Verbinderschraube

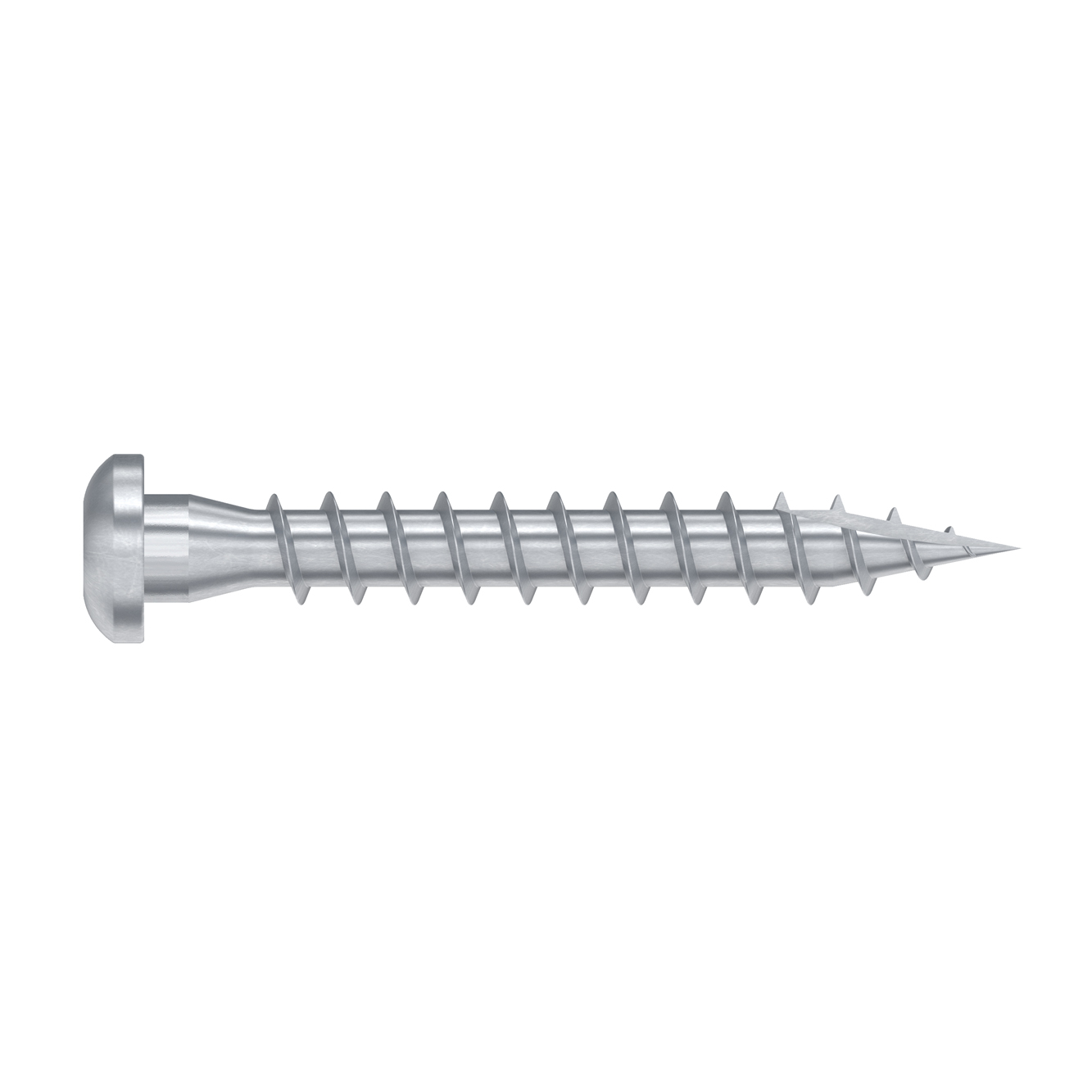

CSA-Schrauben Ø 4.0 und Ø 5.0 mm sind speziell für Stahlblech-Holz-Verbindungen entwickelt und zugelassen. Der passgenaue Ansatz des Schaftes unter dem Schraubenkopf gewährleistet eine kraftschlüssige Lastübertragung auf die Lochleibung der Verbinder. Die scharfe Schneidspitze sorgt für ein exaktes und sofortiges Ansetzen der Schraube im Holz.

Technisches Datenblatt

CE Kennzeichnung

ETA

Innen

Galvanisch verzinkt 12µm

EPD

Nutzungsklasse 2

Fastener Designer

CSA_SSTBP_homepage_FR_fr

CSA_SSTBP_homepage_ES_es

CSA_SSTBP_homepage_NL_nl

CSA_SSTBP_homepage_PT_pt

CSA_SSTBP_homepage_CZ_cs

Produkt-Details

Bilder

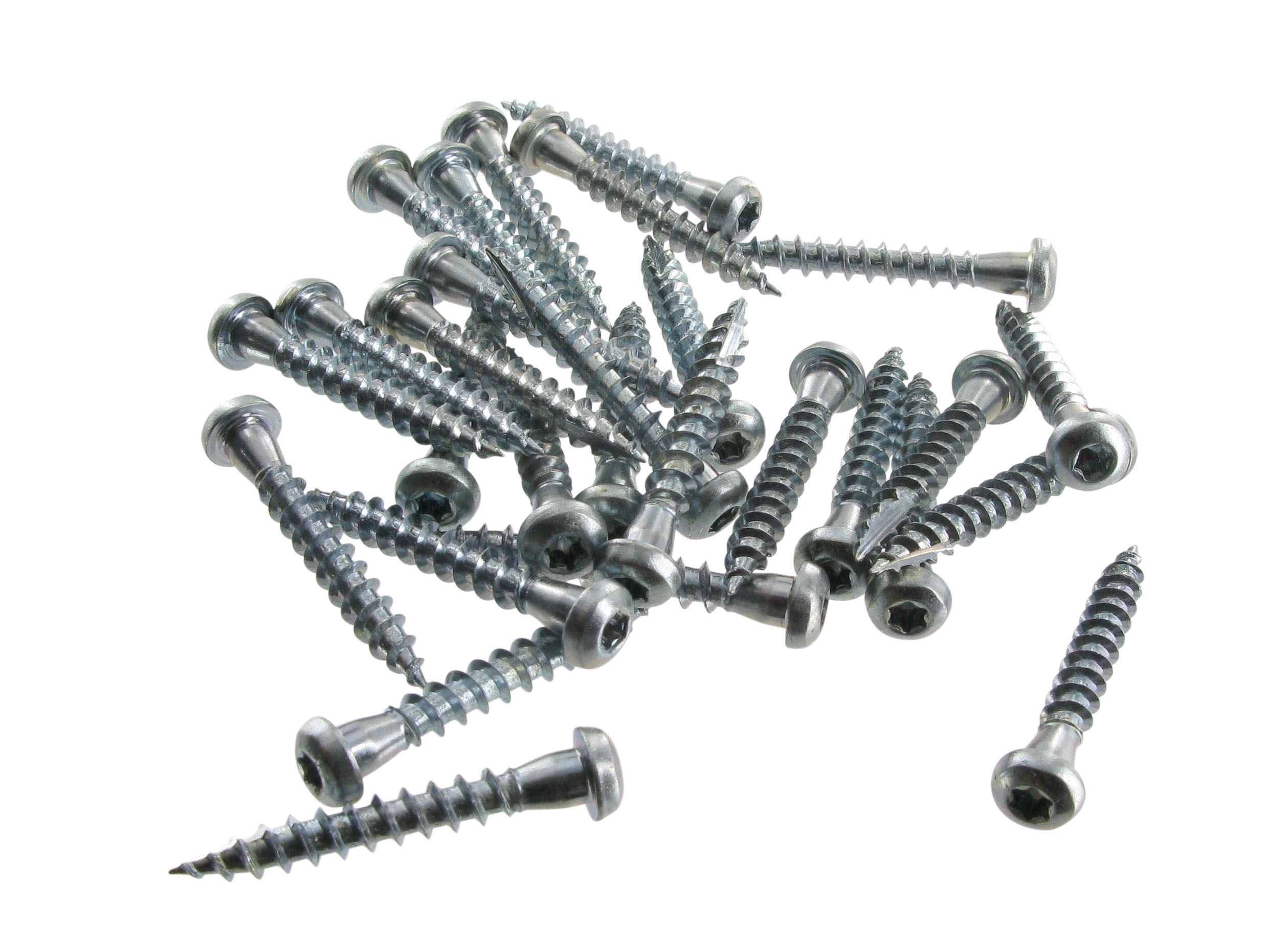

CSA Schraube

Eigenschaften

Material

Kohlenstoffstahl, gehärtet,
Fe/Zn12/A: galvanisch verzinkt >12 µm, blau passiviert

Vorteile

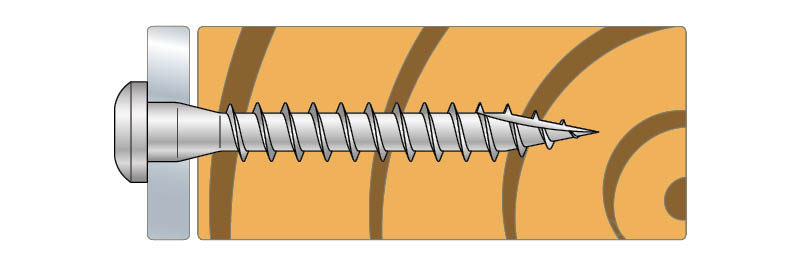

Der passgenaue Ansatz des Schaftes unter dem Schraubenkopf gewährleistet eine exakte Kraftübertragung
Die Schrauben haben ein Spezialschneidgewinde - deshalb ist kein Vorbohren notwendig.
Die Werte der Tragfähigkeit sind in der ETA geregelt.
Für die Randabstände sowie die Abstände untereinander gelten die gleichen Werte wie für die CNA4,0xℓ Kammnägel.

Anwendung

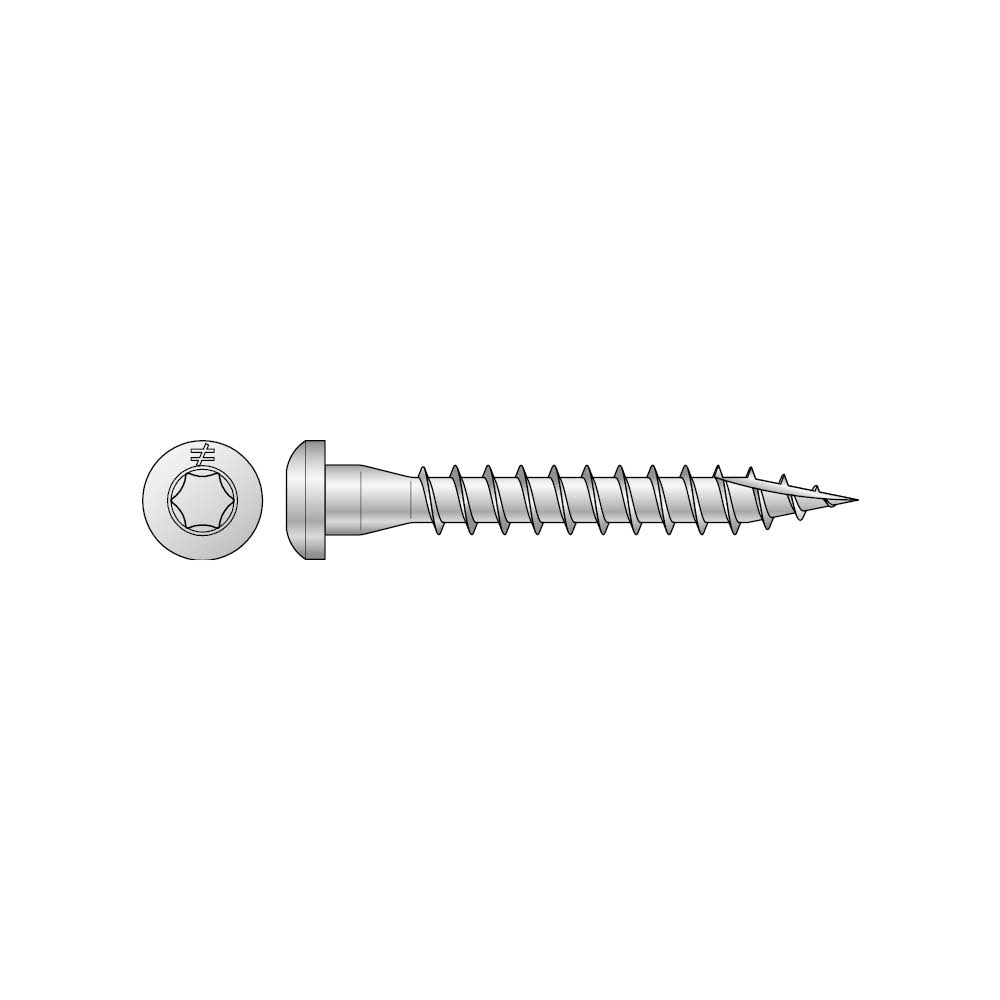

Produktmerkmale

Innensechsrundantrieb
Konisch-zylindrische Unterkopfgeometrie für optimale Zentrierung
Schneidspitze Typ 17

Anwendungsbereich

Holz / Holzwerkstoffe / CLT/ Stahl

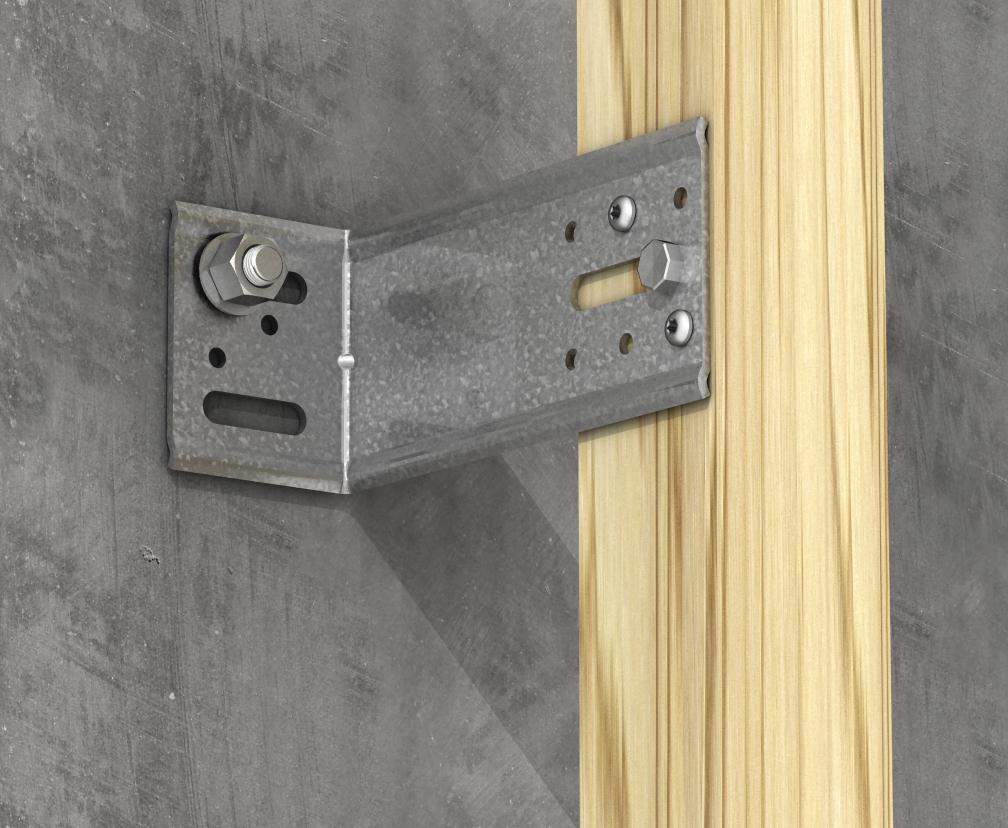

Verbindungsmittel für Balkenschuhe, Balkenträger, Winkel, Sparrenpfetten usw. und für allg. Holzbau.

Technische Daten

Abmessungen und Tragfähigkeiten

Abmessungen

Referenz	Befestigungsmittel Abmessungen
	Sonstiges			Produktabmessungen[mm]
	Stk./Pkt.	Stk. / Umverpackung	Gewicht[kg]	l[mm]	lg[mm]	d[mm]	dₕ[mm]
CSA4.0X30	250.0	-	0.003	30	24	3.95	7.3
CSA5.0X25	250.0	2000.0	0.002	25	19	4.85	8.3
CSA5.0X35	250.0	2000.0	0.004	35	29	4.85	8.3
CSA5.0X40	250.0	2000.0	0.004	40	34	4.85	8.3
CSA5.0X50	250.0	2000.0	0.005	50	44	4.85	8.3
CSA5.0X80	200.0	2000.0	0.008	80	74	4.85	8.3

Die angegebenen Tragfähigkeiten sind gültig für eine 2mm dicke Stahlplatte. Für Tragfähigkeiten bei anderen Eindringtiefen, abweichenden Stahldicken und/oder Holzgüten, siehe ETA-04/0013.

Charakteristische Tragfähigkeiten

Referenz	Screw Loads
	Charakteristische Tragfähigkeiten*)[kN]
	Rₐₓ.ₖ[kN]	Rₗₐₜ,ₖ**)
CSA4.0X30	1.28	1.36
CSA5.0X25	1.38	1.49
CSA5.0X35	2.11	1.99
CSA5.0X40	2.47	2.25
CSA5.0X50	3.2	2.63
CSA5.0X80	5.38	3.5
