Winkelverbinder ohne Rippe (70 90 105)

Die AB Winkelverbinder ohne Rippe werden aus feuerverzinktem Stahlblech hergestellt und sind für tragende Holzkonstruktionen geeignet.

CE Kennzeichnung
ETA
Nutzungsklasse 2
Innen
Galvanisch verzinkter Stahl Z275

Produkt-Details

Eigenschaften

Material

Stahlqualität:

S 250 GD +Z 275 gemäß DIN EN 10346

Korrosionsschutz:

275 g/m2 beidseitig - entsprechend einer Zinkschichtdicke von ca. 20 μm

Vorteile

  • Lastaufnahme in allen Richtungen
  • Optimierte Tragfähigkeiten für Voll- und Teilausnagelung
  • Vorteilhafte Befestigung mittels Bolzenanker auf Bauteilen aus Beton oder Stahl
  • Zur Befestigungen von Nebenträger an Stützen un Haupträger geeignet

Anwendung

Anwendbare Materialien

Auflager:

  • Holz, Holzverkstoffe, Beton, Stahl

Aufzulagerndes Bauteil:

  • Holz, Holzwerkstoffe



Anwendungsbereich

  • Die AB Winkelverbinder ohne Rippe sind für tragende Holzkonstruktionen geeignet.z.B. sich kreuzende Balken, sowie Anschlüsse an Stützen.
  • Wenn größere Anforderungen hinsichtlich der anzuschließenden Kräfte gestellt werden, empfehlen wir, die Verwendung von Winkelverbindern mit Rippe. Die AB Winkelverbinder 70, 90 und 105 ohne Rippe sind auch für die Befestigung von Holz an anderen Materialien mittels Bolzen anwendbar.

Technische Daten

Abmessungen

Abmessungen

Artikel Abmessungen [mm] Schenkel A Schenkel B
A B C t Ø5 Ø8.5 Ø11 Ø5 Ø8.5 Ø11
AB70 70 70 55 2 4 2 - 7 1 -
AB90-R 88 88 65 2.5 6 - 3 9 - 2
AB105 103 103 90 3 8 - 3 11 - 3

Kombinierte Beanspruchung:

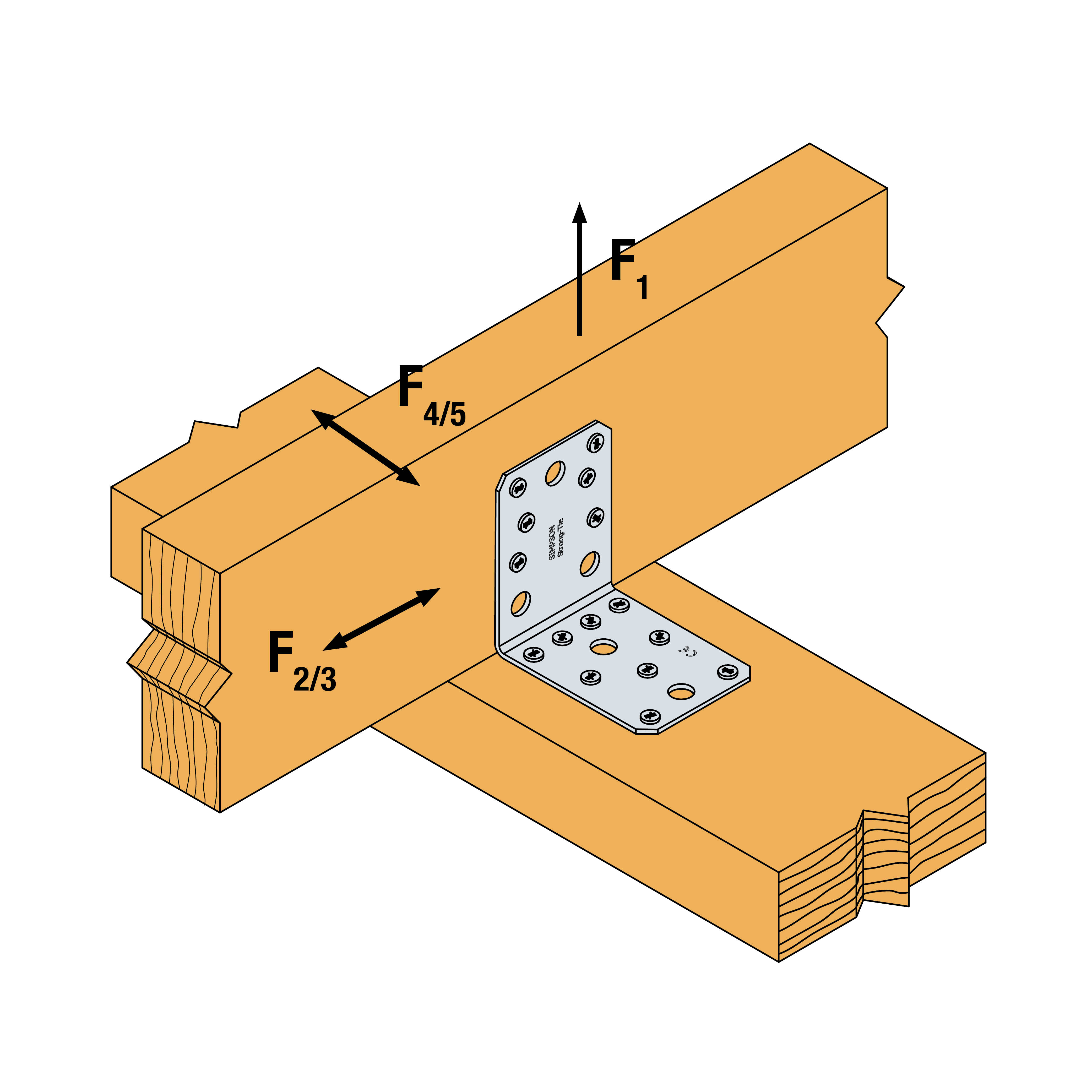

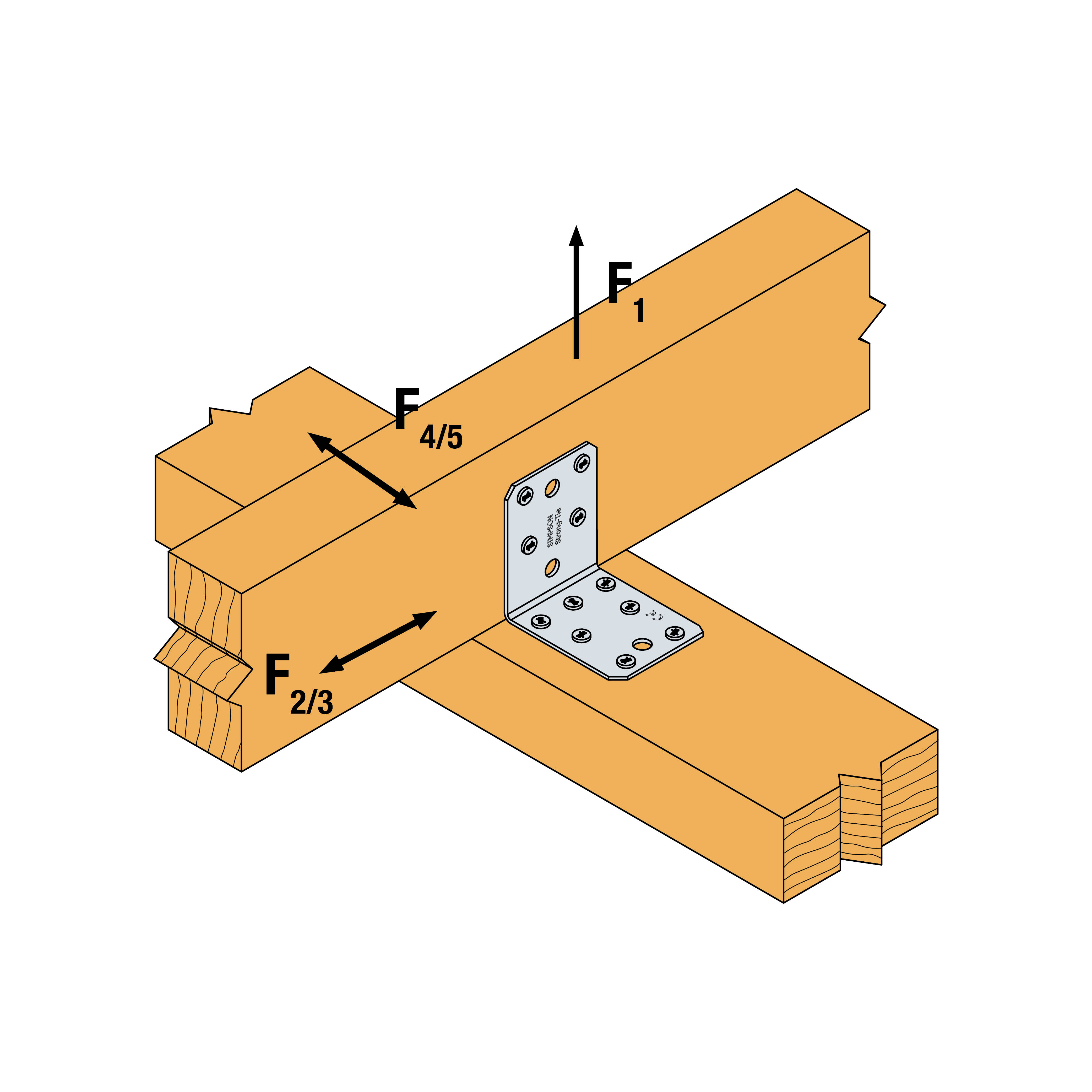

Tragfähigkeiten - Holz an Holz / 2 Winkel pro Verbindung / Vollausnagelung

Artikel Tragfähigkeiten - Balken an Balken - Vollausnagelung
Verbindungsmittel Charakteristische Tragfähigkeit C24 - 2 Winkelverbinder je Anschluss [kN]
Schenkel A Schenkel B R1.k R2.k = R3.k R4.k = R5.k (1)
Anzahl Anzahl CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA4.0x40 CNA4.0x60
AB70 4 7 3.9/kmod^0.3 5.0/kmod^0.3 - 5.3 7 7.5 1.4/kmod^0.3 -
AB90-R 6 9 5.1/kmod^0.3 6.7/kmod^0.3 7.5/kmod^0.3, max: 6.9/kmod 7.1 9.4 10.4 1.9/kmod^0.3 2.5/kmod^0.5
AB105 8 11 8.5/kmod^0.3 11.2/kmod^0.3 12.7/kmod^0.3 13.3 16.9 18.1 3.3/kmod^0.3 4.7/kmod^0.3

1) b = 75mm und e = 130mm

Tragfähigkeiten - Holz an Holz / 2 Winkel pro Verbindung / Teilausnagelung

Artikel Tragfähigkeiten - Balken an Balken - Teilausnagelung
Verbindungsmittel Charakteristische Tragfähigkeit C24 - 2 Winkelverbinder je Anschluss [kN]
Schenkel A Schenkel B R1.k R2.k = R3.k R4.k = R5.k(1)
Anzahl Anzahl CNA4.0x40 CNA4.0x60 CNA4.0x40 CNA4.0x60 CNA4.0x40 CNA4.0x60
AB70 2 3 3.9/kmod^0.3 - 3.8 5.6 1.4/kmod^0.3 -
AB90-R 4 4 3.1/kmod^0.3 4.4/kmod^0.3 5.5 7.3 1.2/kmod^0.5 1.7/kmod^0.3
AB105 4 5 5.4/kmod^0.3 7.4/kmod^0.3 4 7.5 2.1/kmod^0.5 2.9/kmod^0.4

1) b = 75mm und e = 130mm

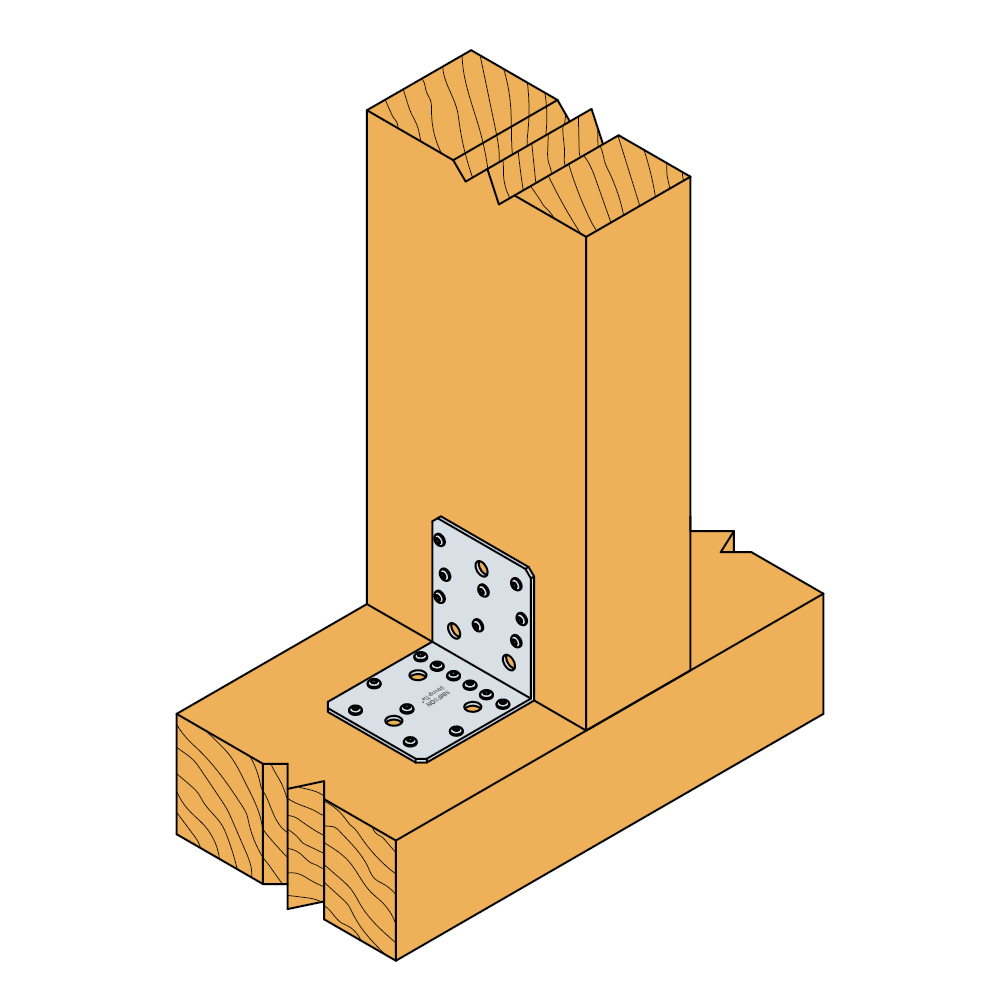

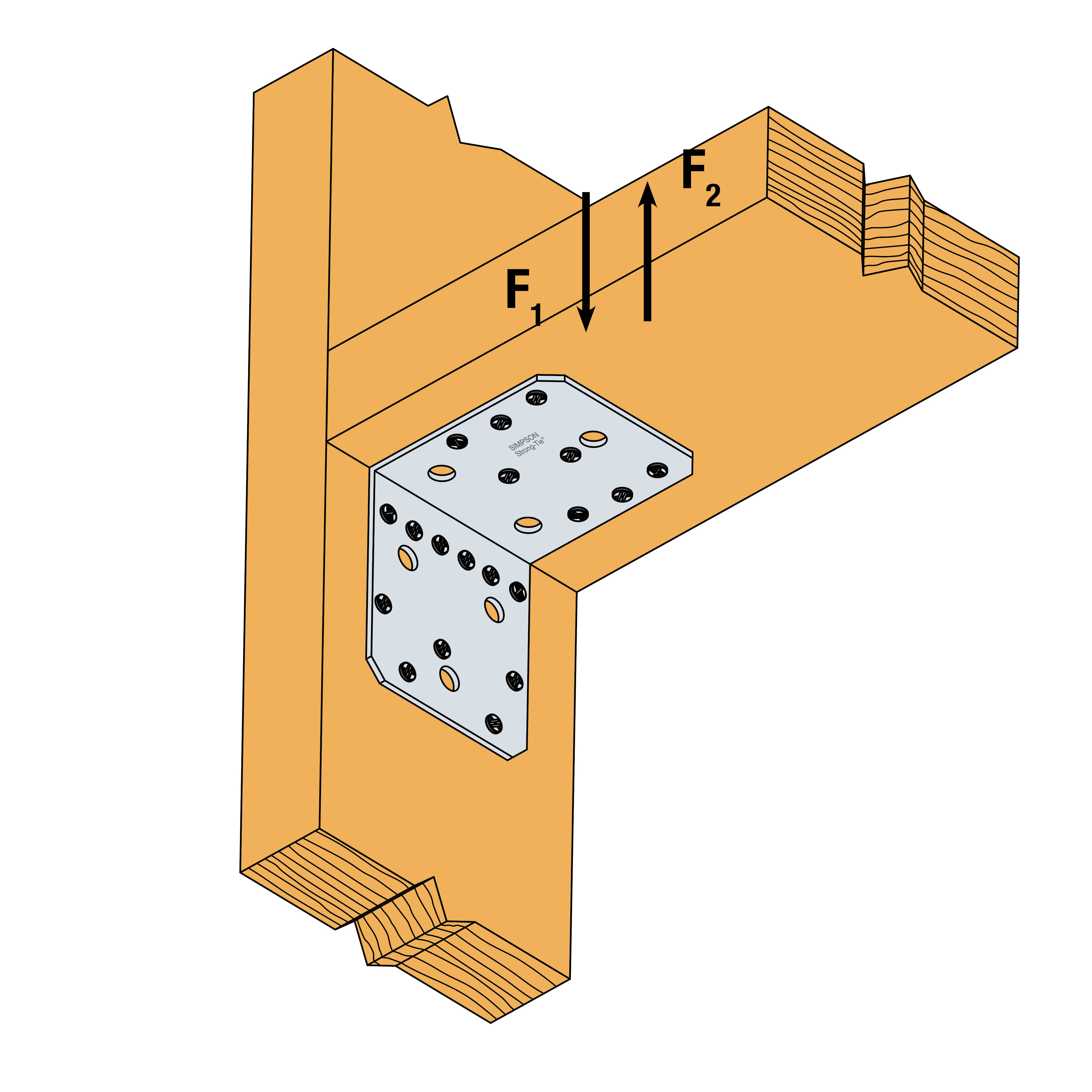

Tragfähigkeiten - Riegel an Stütze / 1 Winkel pro Verbindung

Artikel Tragfähigkeiten - Balken an Stütze
Verbindungsmittel Charakter. Tragfähigkeiten - Nadelholz C24 [kN]
Schenkel A Schenkel B R1.k R2.k
Anzahl Anzahl Nach unten gerichteter Schenkel Nach obengerichteter Schenkel CNA4.0x40 CNA4.0x60
CNA4.0x40 CNA4.0x60 CNA4.0x40 CNA4.0x60
AB90-R 4 4 5.2/ kmod^0.55 5.2/ kmod^0.55 4.0/ kmod^0.5 4.0/ kmod^0.5 0.7/ kmod 0.7/ kmod
AB105 6 5 10,0; max:9,8/ kmod 9.4/ kmod^0.6 8.1/ kmod^0.75 8.1/ kmod^0.75 1.4/ kmod 1.4/ kmod

...

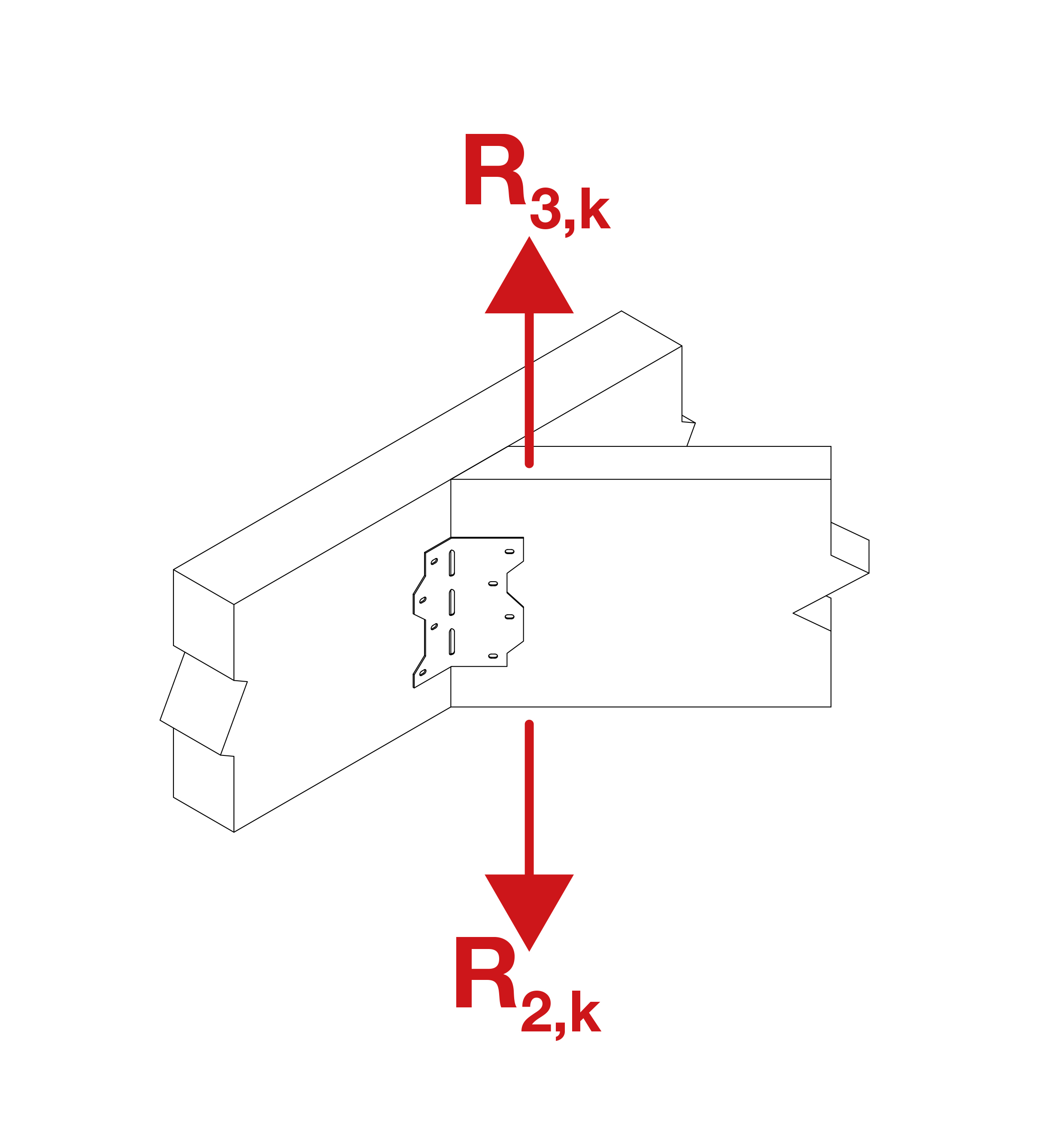

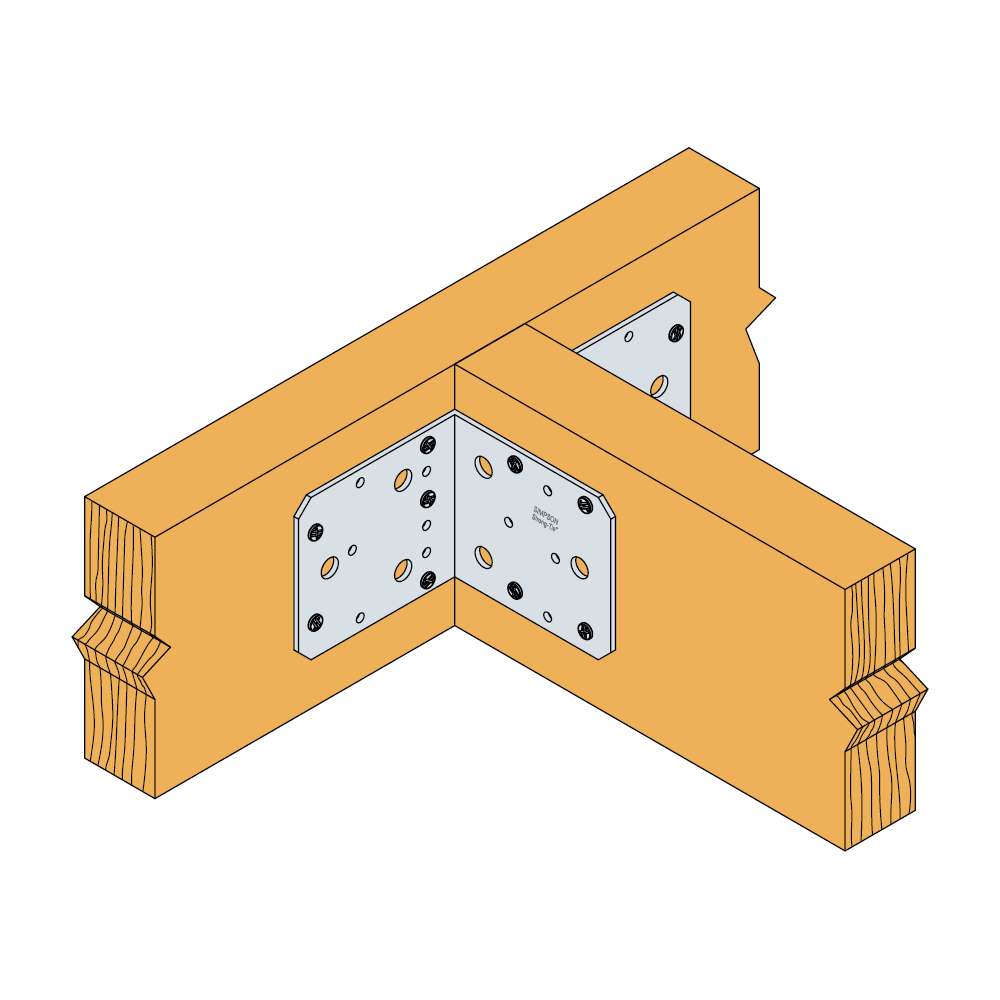

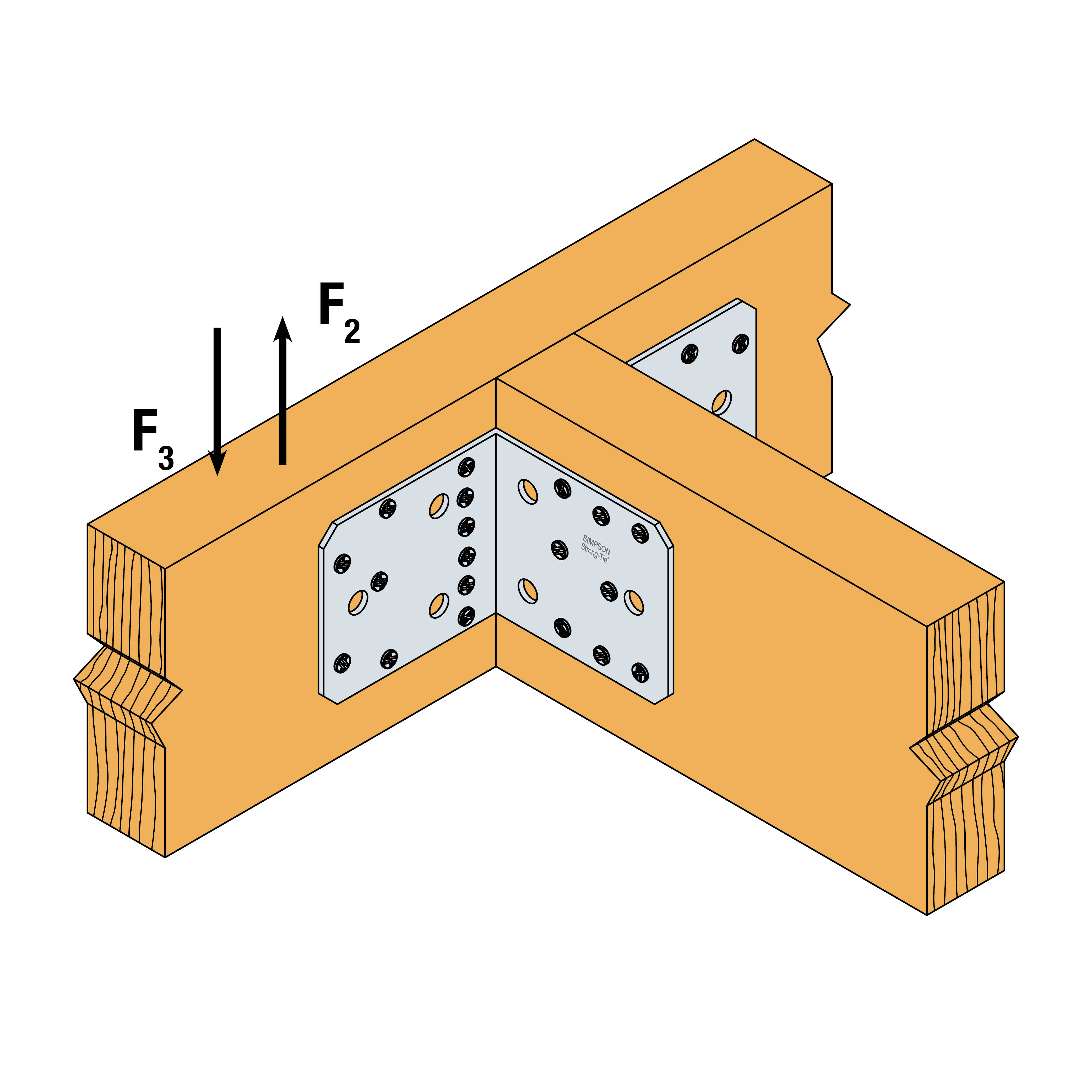

Tragfähigkeiten - Nebenträger an Hauptträger / 2 Winkel pro Verbindung

Artikel Tragfähigkeiten - Balken an Balken
Verbindungsmittel Charakteristische Tragfähigkeit C24 - 2 Winkelverbinder je Anschluss [kN]
Schenkel A Schenkel B R2.k = R3.k
Anzahl Anzahl CNA4.0x40 CNA4.0x60
AB90-R 9 6 7.2 10.2
AB105 11 8 13.3 18.1

.

Installation

Installation

Befestigung

  • Die Befestigung erfolgt mit CNA4,0xℓ Kammnägeln oder CSA5,0xℓ Schrauben.
  • Zur Befestigung am Beton oder Stahl werden Bolzenanker verwendet.

Technische Hinweise

Weitere Informationen

Bitte beachten Sie dazu die untenstehenden Beispiele
