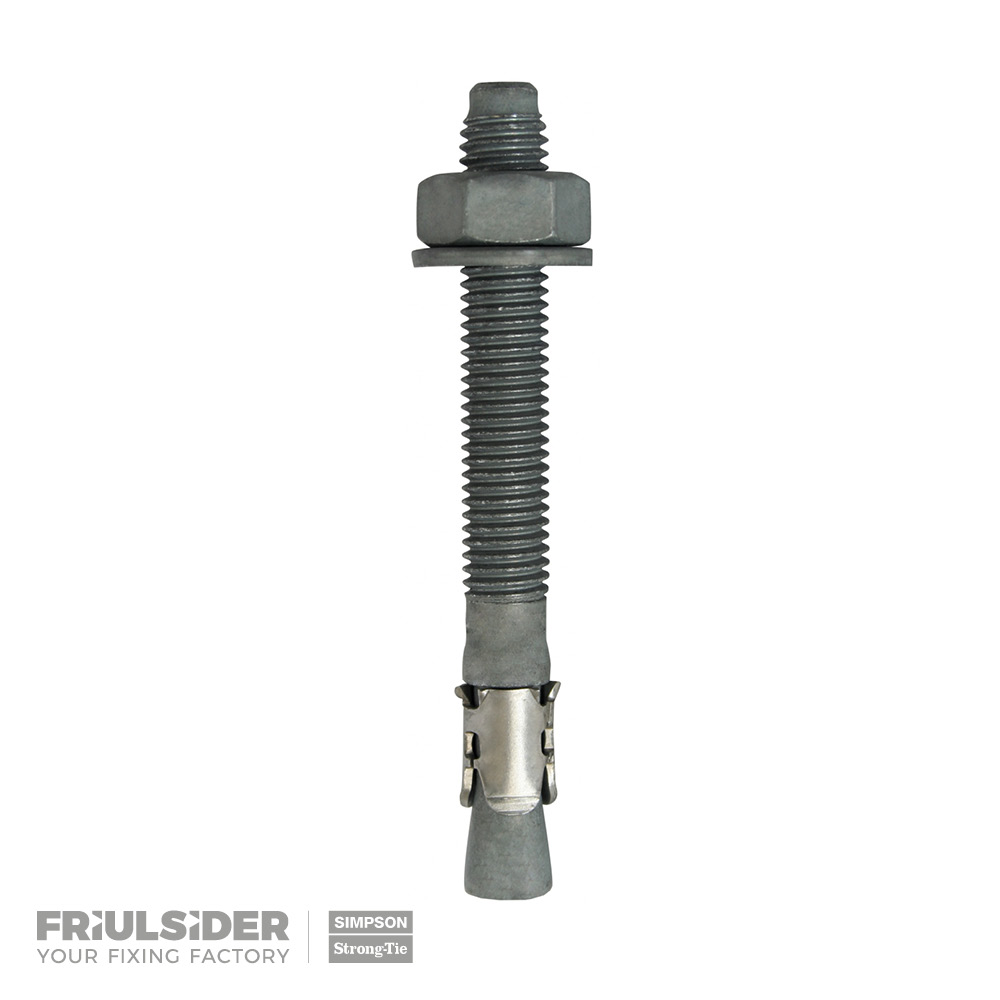

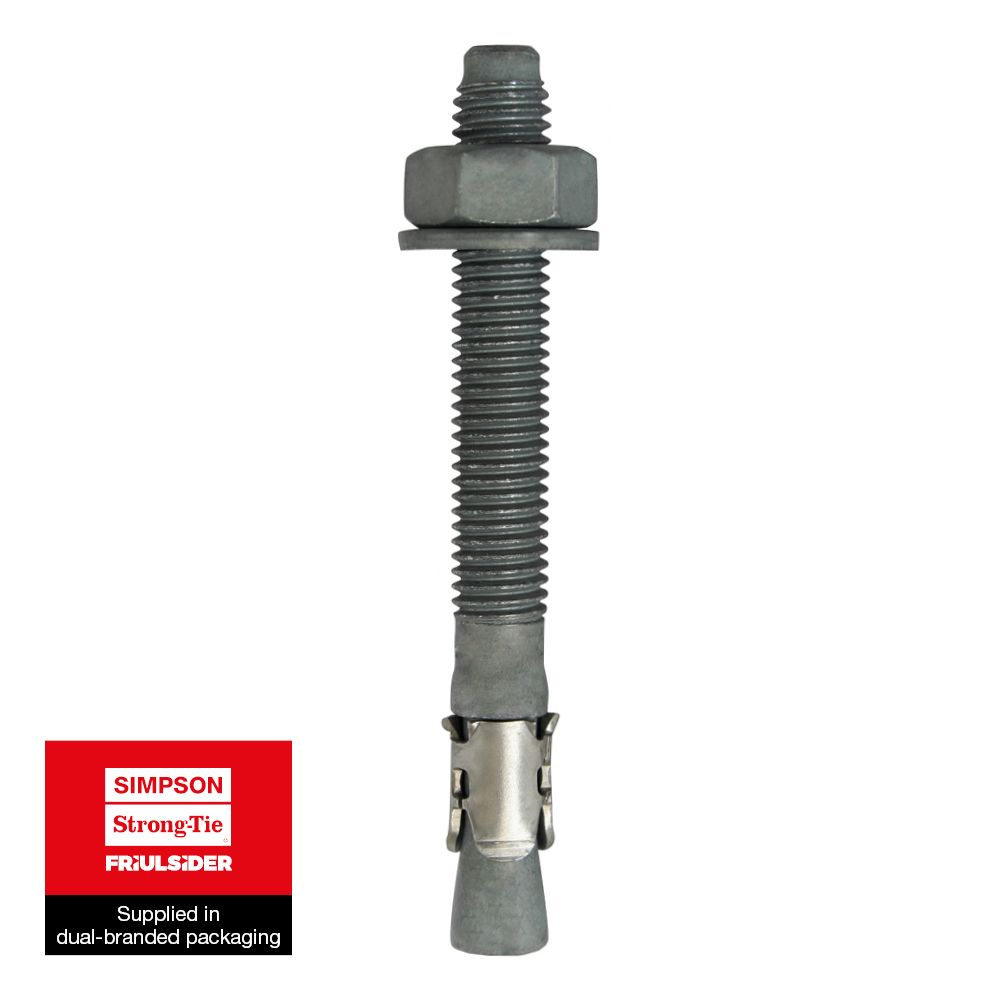

FM-753 3DG

H - Bolzenanker / Holz

Kraftkontrollierter Spreizdübel für den mittleren Lastbereich, in den Größen M8 – M20 zur Verankerung im ungerissenen Beton C20/25 - C50/60.

CE Kennzeichnung
ETA
3DG Coating
Fix Calc

Produkt-Details

Bilder

Eigenschaften

Material

  • Stahl, kaltgeformt mit 3DG Spezialbeschichtung ≥ 10 µm und matter Passivierung für erhöhten Korrosionsschutz sowie Edelstahl-Spreizclip

Vorteile

  • Europäische Technische Bewertung: ETA - Option 7
  • Rationelle und wirtschaftliche Montage
  • Verringerter Bohraufwand: Nenndurchmesser = Bohrdurchmesser
  • Variable Dübellängen für den Anschluss von Holzbauteilen
  • Alternativ große U-Scheibe DIN 440 (extra zu bestellen)

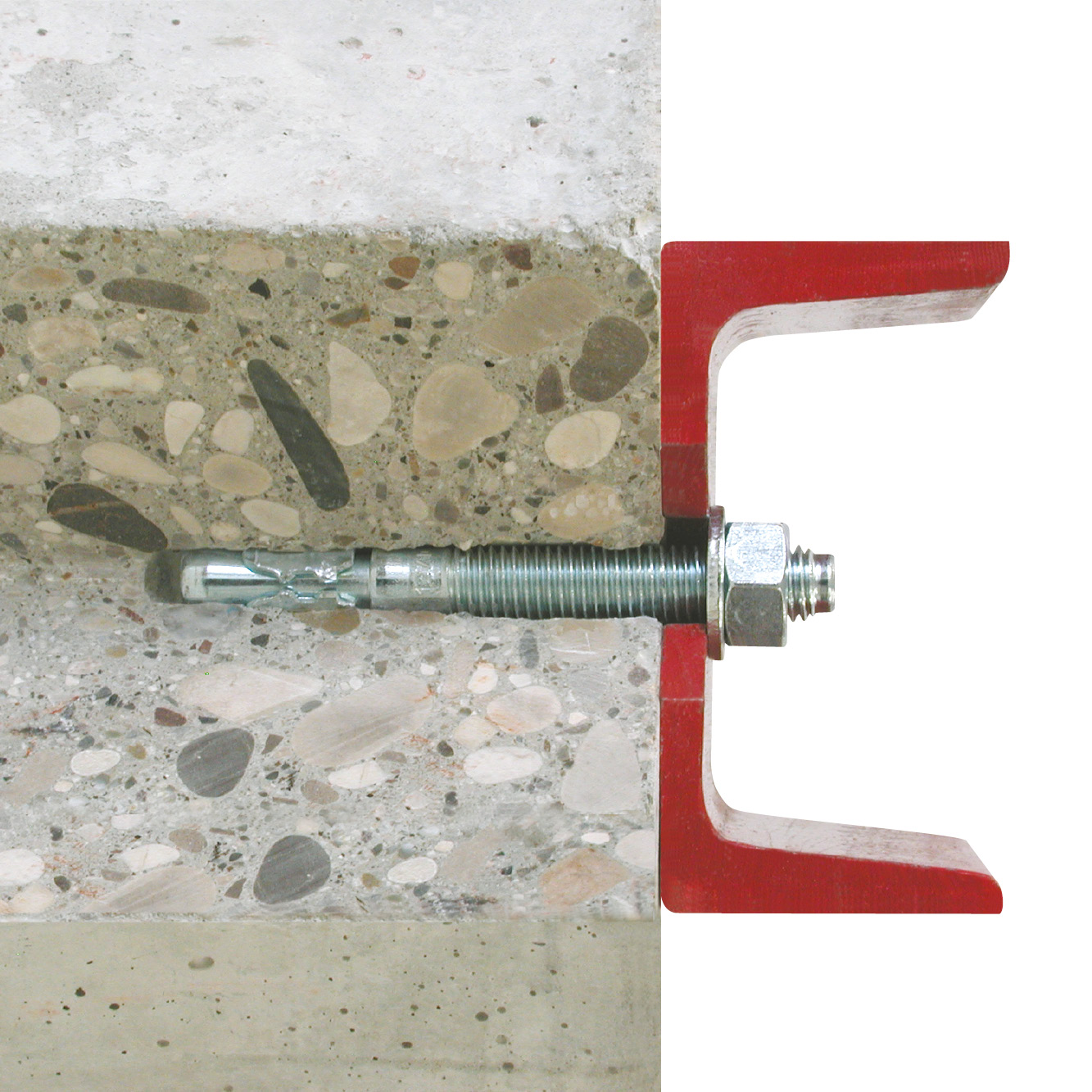

Anwendung

Anwendungsbereich

  • Verankerung von Holzbauelementen (Auflagerbalken, Holzschwellen, etc.)

Anwendbare Materialien

  • Ungerissener Beton C25/25 - C50/60

Technische Daten

Abmessungen

Abmessungen und charakteristische Werte

Artikel Bezeichnung Abmessungen [ØxL] [mm] max. Anbauteildicke tfix,max (für  hef,STD) [mm] max. Anbauteildicke tfix,max (für hef,RED) [mm] Durchgangsloch im Anbauteil df ≤ [mm] Ø Bohrer x Bohrtiefe  dx h1,STD  (für hef.STD) [mm] Mindest-bauteildicke [hmin] [mm] effektive Verankerungs-tiefe hef.STD [mm] Montage-drehmoment [Tinst] [Nm] Stk. / Box Stk. / Umverpackung
75320C0813500FM-753 3DGM8x13575(85)98x601004015100400
75320C0816500FM-753 3DGM8x165105(115)98x60100401550200
75320C1017000FM-753 3DGM10x170100(115)1210x70100502525100
75320C1021000FM-753 3DGM10x210140(155)1210x70100502525100
75320C1218500FM-753 3DGM12x185100(115)1412x85120605025100
75320C1220000FM-753 3DGM12x200115(130)1412x8512060502080
75320C1222000FM-753 3DGM12x220135(150)1412x8512060502080
75320C1224000FM-753 3DGM12x240155(170)1412x8512060502080
75320C1225500FM-753 3DGM12x255170(185)1412x8512060502080
75320C1228500FM-753 3DGM12x285200(215)1412x8512060502080
75320C1230000FM-753 3DGM12x300215(230)1412x8512060502080
75320C1232500FM-753 3DGM12x325240(255)1412x8512060502080
75320C1621500FM-753 3DGM16x215100(120)1816x115170851001540
75320C1623000FM-753 3DGM16x230115(135)1816x115170851001040
75320C1625000FM-753 3DGM16x250135(155)1816x115170851001040
75320C1627000FM-753 3DGM16x270155(175)1816x115170851001040
75320C1632000FM-753 3DGM16x320205(225)1816x115170851001040
75320C2028000FM-753 3DGM20x280140-2220x130200951601040

hef,STD = effektive Verankerungstiefe

hef,RED = reduzierte Verankerungstiefe

Zulässige Zug- und Querlasten [kN] für Einzeldübel, ohne Einfluss von Achs- und Randabständen 1) 2)

Artikel Bezeichnung Abmessungen [ØxL] [mm] ungerissener Beton
Zuglast Nzul Querlast Vzul zul. Biegemoment Mzul [Nm]
C20/25 [kN] C30/37 [kN] C40/50 [kN] C50/60 [kN] C20/25 [kN] C30/37 [kN] C40/50 [kN] C50/60 [kN]
75320C0813500FM-753 3DGM8x1355.76.16.56.84.44.44.44.411.4
75320C0816500FM-753 3DGM8x1655.76.16.56.84.44.44.44.411.4
75320C1017000FM-753 3DGM10x1705.76.36.87.46.66.66.66.623.3
75320C1021000FM-753 3DGM10x2105.76.36.87.46.66.66.66.623.3
75320C1218500FM-753 3DGM12x18511.212.313.414.69.69.69.69.634.3
75320C1220000FM-753 3DGM12x20011.212.313.414.69.69.69.69.634.3
75320C1222000FM-753 3DGM12x22011.212.313.414.69.69.69.69.634.3
75320C1224000FM-753 3DGM12x24011.212.313.414.69.69.69.69.634.3
75320C1225500FM-753 3DGM12x25511.212.313.414.69.69.69.69.634.3
75320C1228500FM-753 3DGM12x28511.212.313.414.69.69.69.69.634.3
75320C1230000FM-753 3DGM12x30011.212.313.414.69.69.69.69.634.3
75320C1232500FM-753 3DGM12x32511.212.313.414.69.69.69.69.634.3
75320C1621500FM-753 3DGM16x21516.718.42021.720.320.320.320.391.9
75320C1623000FM-753 3DGM16x23016.718.42021.720.320.320.320.391.9
75320C1625000FM-753 3DGM16x25016.718.42021.720.320.320.320.391.9
75320C1627000FM-753 3DGM16x27016.718.42021.720.320.320.320.391.9
75320C1632000FM-753 3DGM16x32016.718.42021.720.320.320.320.391.9
75320C2028000FM-753 3DGM20x28019.123.326.929.624.524.524.524.5161

1) Bei Interaktion von Zug- und Querlasten (Hebelarm) sowie bei Dübelgruppen und/oder Randeinfluss ist eine Bemessung nach ETAG 001, Annex C, Bemessungsverfahren A (Aug. 2010) oder
CEN/TS 1992-4-4 unter Berücksichtigung der gesamten Europäischen Technischen Bewertung ETA-13/0367 zu führen.
2) Die Lastangaben berücksichtigen die in der Europäischen Technischen Bewertung ETA-13/0367 angegebenen Teilsicherheitsbeiwerte der Widerstände sowie einen Teilsicherheitsbeiwert der
Einwirkungen von γF = 1,4. Bei den angegebenen Werten wird von unbewehrtem bzw. normal bewehrtem Beton mit einem Abstand der Bewehrungsstäbe s ≥ 15 cm oder s ≥ 10 cm bei einem
Bewehrungsstabdurchmesser ds ≤ 10 mm ausgegangen.

Installation

Installation

Achs- und Randabstände

Artikel Achs- und Randabstände
Bezeichnung Abmessungen [ØxL] [mm] Min. Randabstand [cmin] [mm] Min. Achsabstand [smin] [mm] Charak. Achsabstand [scr,N] [mm] Charak. Randabstand [ccr,N] [mm]
75320C0813500FM-753 3DGM8x135555512060
75320C0816500FM-753 3DGM8x165555512060
75320C1017000FM-753 3DGM10x170555515075
75320C1021000FM-753 3DGM10x210555515075
75320C1218500FM-753 3DGM12x185909018090
75320C1220000FM-753 3DGM12x200909018090
75320C1222000FM-753 3DGM12x220909018090
75320C1224000FM-753 3DGM12x240909018090
75320C1225500FM-753 3DGM12x255909018090
75320C1228500FM-753 3DGM12x285909018090
75320C1230000FM-753 3DGM12x300909018090
75320C1232500FM-753 3DGM12x325909018090
75320C1621500FM-753 3DGM16x215130130255130
75320C1623000FM-753 3DGM16x230130130255130
75320C1625000FM-753 3DGM16x250130130255130
75320C1627000FM-753 3DGM16x270130130255130
75320C1632000FM-753 3DGM16x320130130255130
75320C2028000FM-753 3DGM20x280145200290145

.

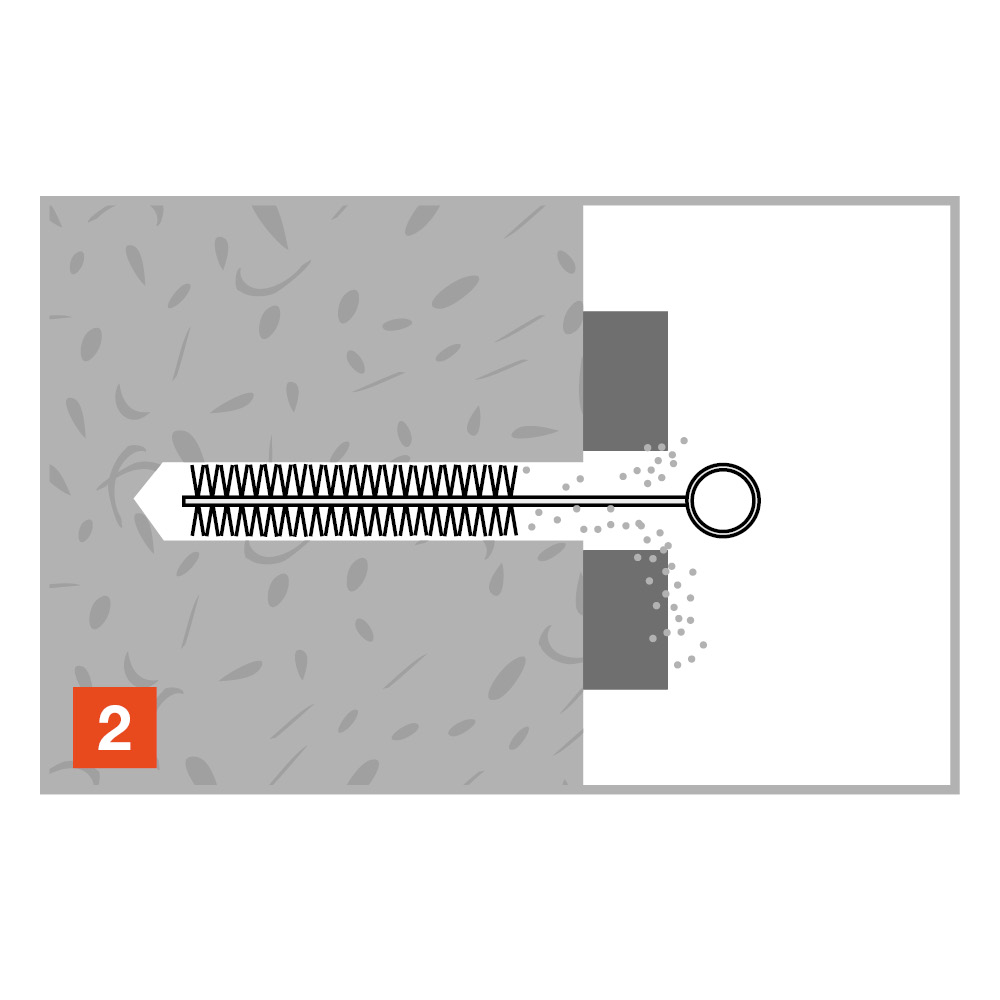

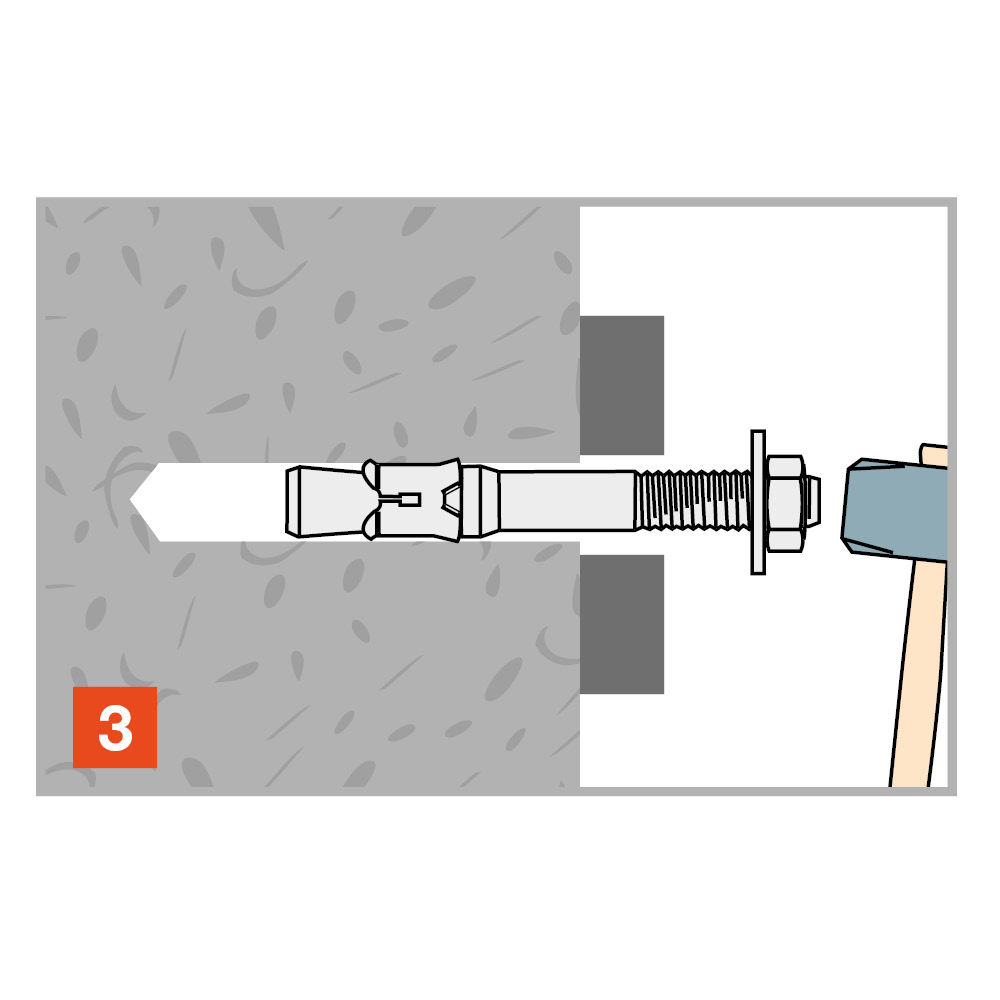

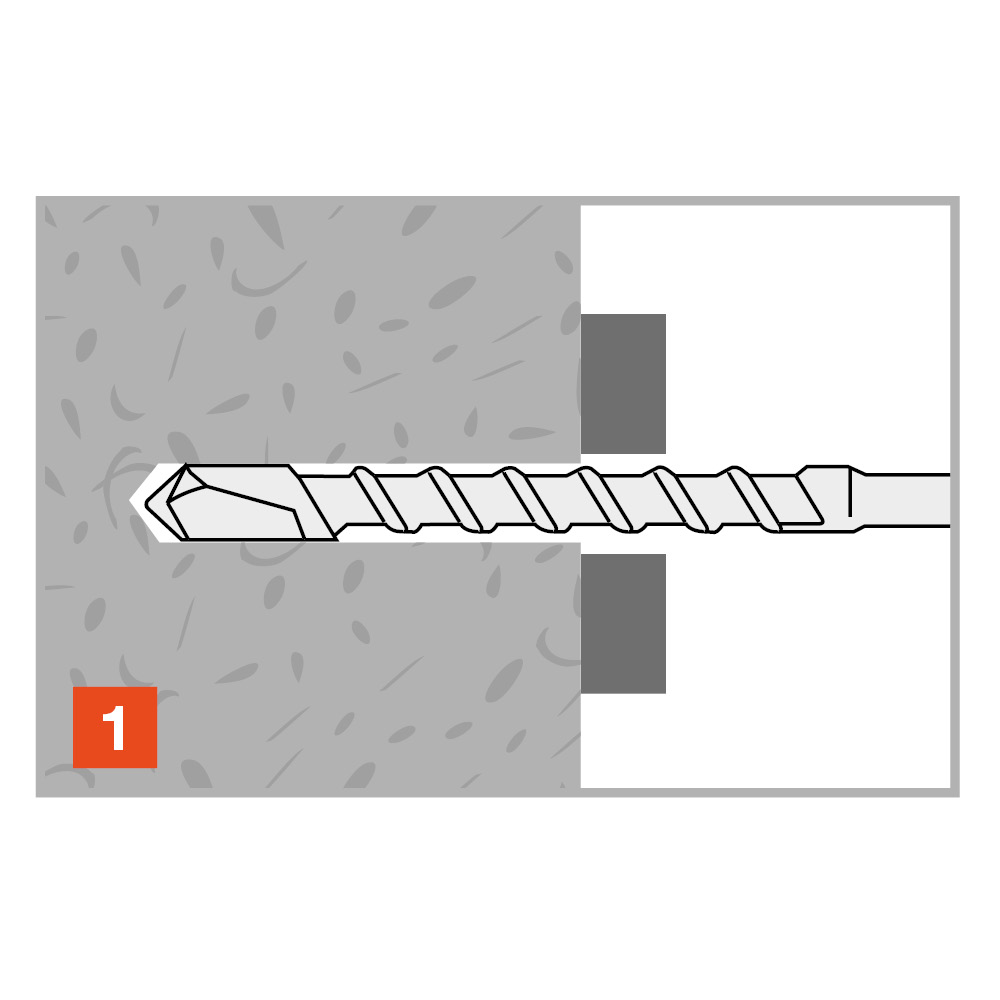

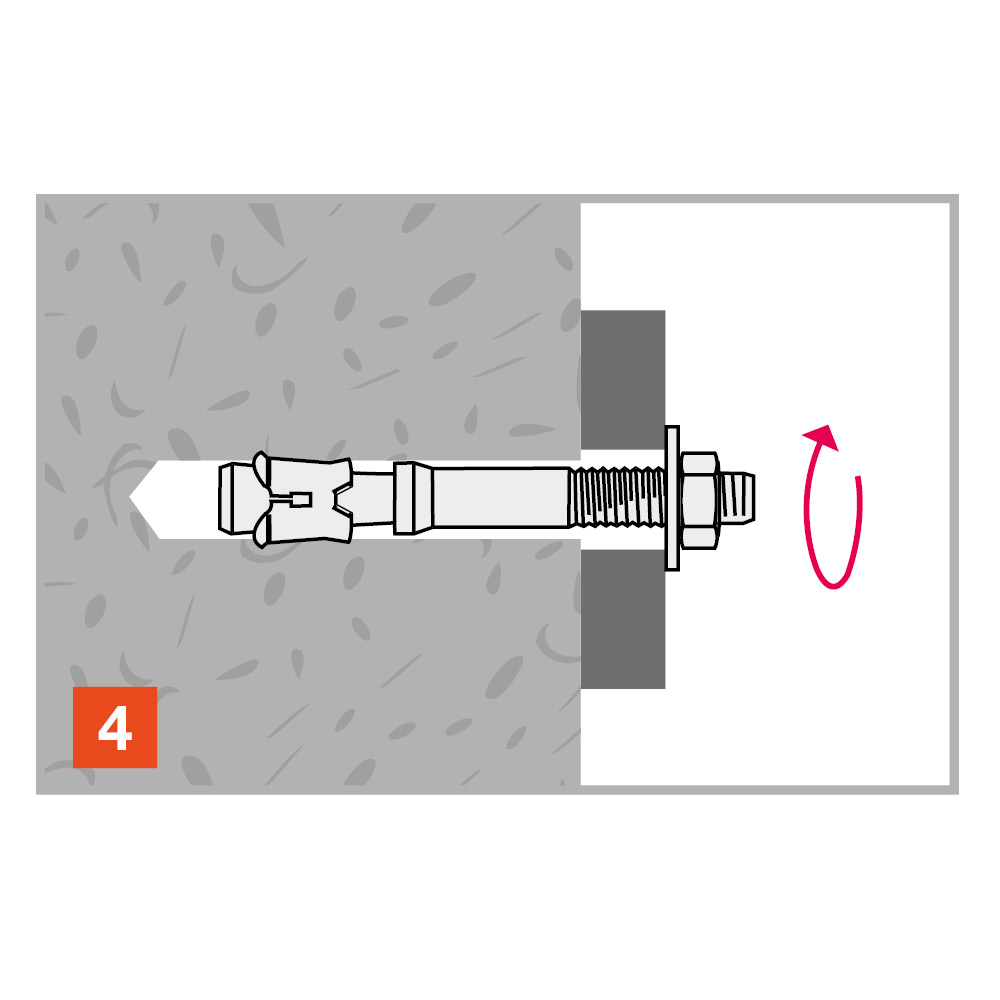

Installation

Artikel Daten zur Installtion
Bezeichnung Abmessungen [ØxL] [mm] ∅ Bohrloch [d0] [mm] min. Bohrtiefe [h1] [mm] ∅ Durchgangsloach im Anbauteil [df] [mm] Schlüssel-  weite [SW] [mm] Montage-drehmoment [Tinst] [Nm] Einbindetiefe [hef] [mm] Mindest-bauteildicke [hmin] [mm]
75320C0813500FM-753 3DGM8x1358609131540100
75320C0816500FM-753 3DGM8x1658609131540100
75320C1017000FM-753 3DGM10x170107012172550100
75320C1021000FM-753 3DGM10x210107012172550100
75320C1218500FM-753 3DGM12x185128514195060120
75320C1220000FM-753 3DGM12x200128514195060120
75320C1222000FM-753 3DGM12x220128514195060120
75320C1224000FM-753 3DGM12x240128514195060120
75320C1225500FM-753 3DGM12x255128514195060120
75320C1228500FM-753 3DGM12x285128514195060120
75320C1230000FM-753 3DGM12x300128514195060120
75320C1232500FM-753 3DGM12x325128514195060120
75320C1621500FM-753 3DGM16x21516115182410085170
75320C1623000FM-753 3DGM16x23016115182410085170
75320C1625000FM-753 3DGM16x25016115182410085170
75320C1627000FM-753 3DGM16x27016115182410085170
75320C1632000FM-753 3DGM16x32016115182410085170
75320C2028000FM-753 3DGM20x28020130223016095200
