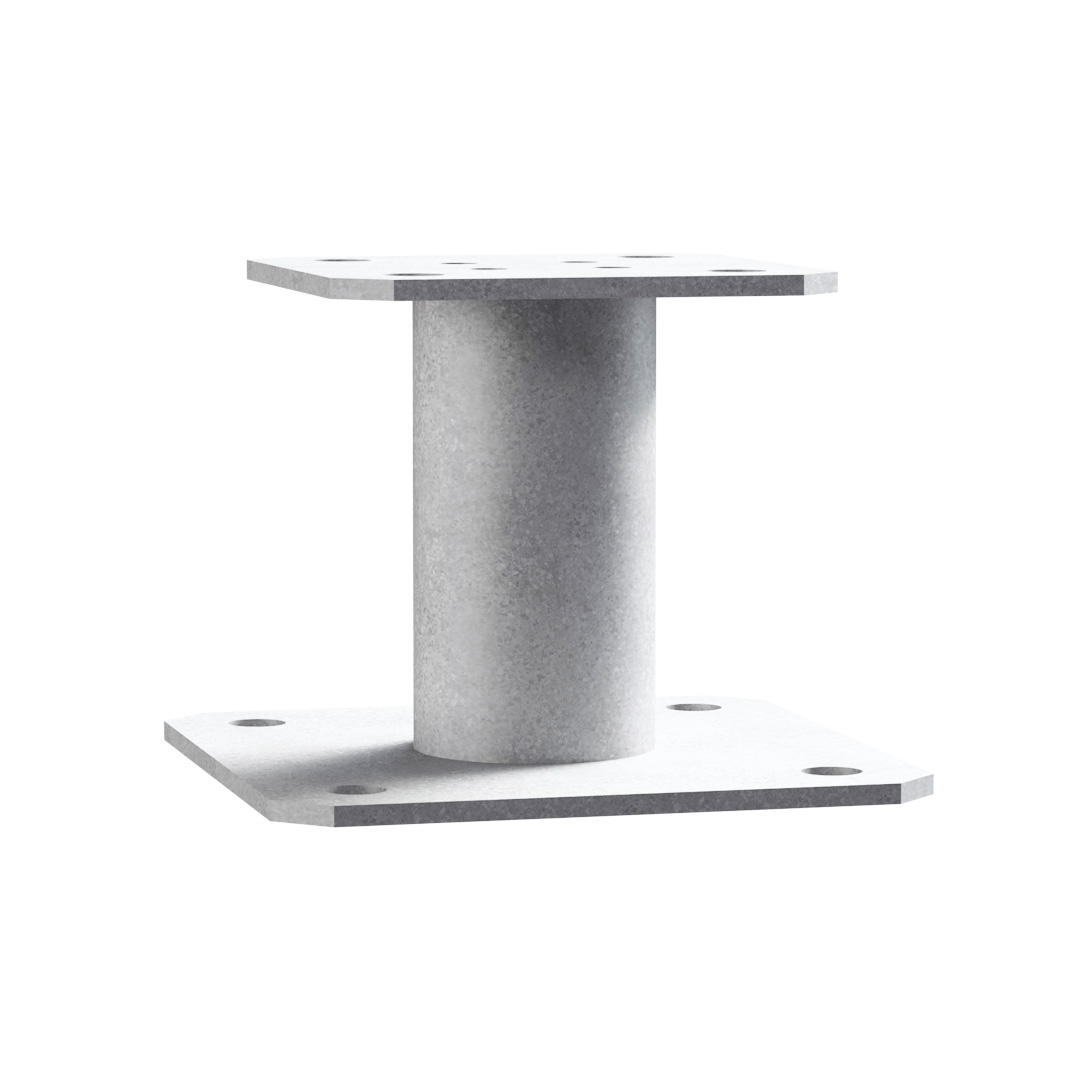

Stützenfüße Typ PPA
Die PPA Stützenfüße sind für die Aufständerung von Wandkonstruktionen und Veranden vorgesehen.
CE Kennzeichnung
ETA
EPD
Außen
Feuerverzinkter Stahl
Nutzungsklasse 3
Produkt-Details
Bilder
Verwendete Befestigungen für Stützenfuß Typ PPA
Eigenschaften
Anwendung
Technische Daten
Abmessungen
Abmessungen
| Referenz | Verbinder Abmessungen | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Abmessungen und charackteristische Werte[mm] | Löcher obere Platte | Löcher in der Fußplatte | Other | |||||||
| A[mm] | B[mm] | D[mm] | E[mm] | D[mm] | G[mm] | Dicke[mm] | Round | Round | Gewicht[kg] | |
| Ø12[mm] | Ø12[mm] | |||||||||
| PPA150 | 100 | 100 | 130 | 130 | 150 | 48.3 | 4 | 4 | 4 | 1.3 |
Tragfähigkeiten
Abmessungen
| Referenz | Post base capacity | ||||
|---|---|---|---|---|---|
| Tragfähigkeiten - Balken an Beton | |||||
| Verbindungsmittel | Charakt. Werte der Tragfähigkeit - Holz C24[kN] | ||||
| In Stütze | an Beton | R₁,ₖ | |||
| Anzahl | Typ | Anzahl | Typ | ||
| PPA150 | 4 | Ø10x80 | 4.0 | Ø10* | 78.5 / kmod^0.4 |
* Für geeignete Anker siehe Simpson Strong-Tie Ankerprogramm. Typische Lösungen sind unsere Bolzenanker FM-753 CRACK 3DG und unser Injektionsmörtel VT-HP® je nach Betontyp, Abstand und Randabständen.
