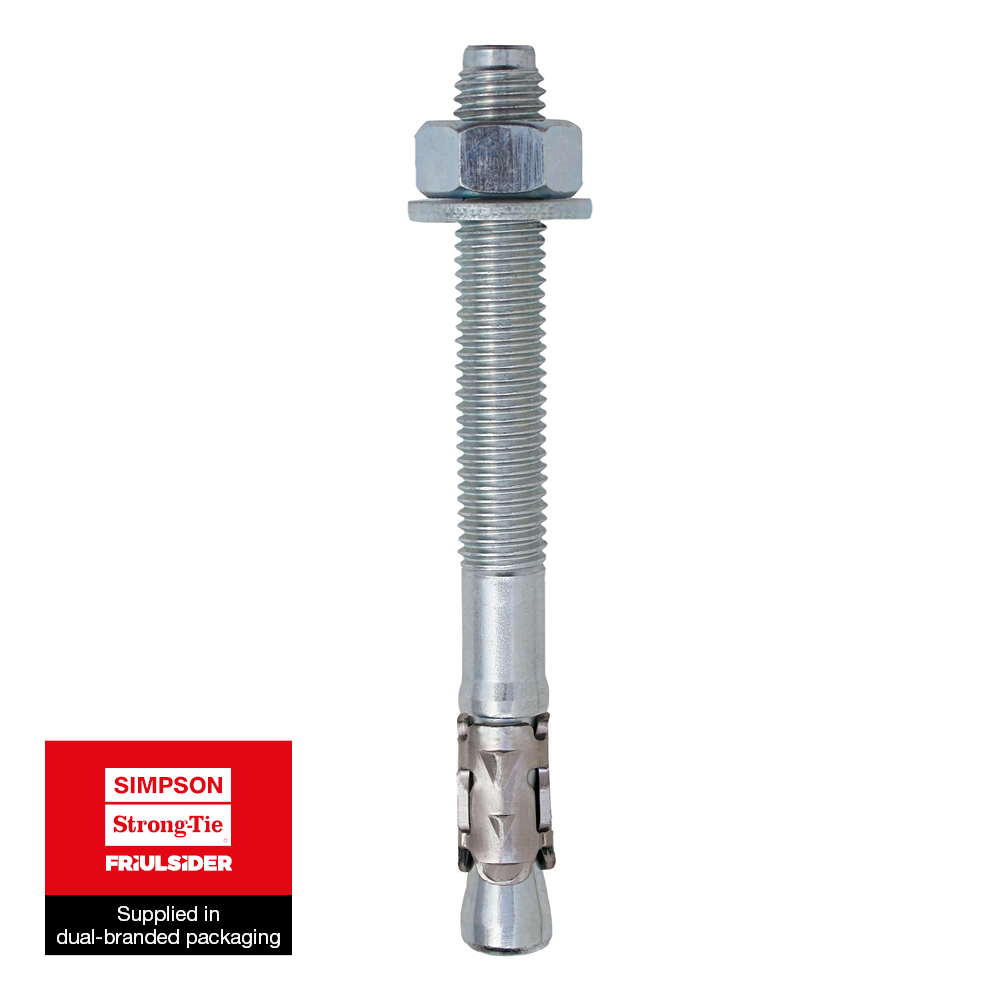

FM-753 CRACK 3DG

Bolzenanker

Kraftkontrollierter Spreizdübel für den mittleren Lastbereich in den Größen M8 - M16 zur Verankerung im gerissenen und ungerissenen Beton C20/25 - C50/60, sowie bei seismischen Einwirkungen der Leistungskategorie C1/C2.

Technisches Datenblatt

CE Kennzeichnung

ETA

Neu

Sprinkleranlagen

Außen

Seismic C1 C2

3DG Coating

Feuerwiderstandsklasse R 120

Widerstand gegen kurzfristige Stoßlasten (Erdbeben, Explosion etc.)

Fix Calc

Produkt-Details

Bilder

Eigenschaften

Material

Stahl, kaltgeformt/gehärtet mit 3DG Spezialbeschichtung ≥ 8µm für erhöhten Korrosionsschutz und Edelstahl-Spreizclip

Vorteile

Europäische Technische Bewertung: ETA - Option 1
Rationelle und wirtschaftliche Montage
Verringerter Bohraufwand: Nenndurchmesser = Bohrdurchmesser
Variable Dübel- und Gewindelängen
Reduzierte Verankerungstiefe

Anwendung

Anwendungsbereich

Stahl- und Metallbau (Geländer, Konsolen, etc.)
Verankerungen von Toren und Maschinen
Kabeltrassen / Rohrinstallationen
Seismische Einwirkungen der Kategorie C1/C2
Brandeinwirkung R30 bis R120
Sprinkleranlagen / Schutzräume
Anschluss von Holzverbindungselementen an Beton

Anwendbare Materialien

Gerissener und ungerissener Beton C25/25 - C50/60
Auch geeignet für Naturstein mit dichtem Gefüge

Technische Daten

Abmessungen und charakteristische Werte

Abmessungen

Referenz	Metallic fixings dimensions													Daten zur Installtion
	Produktabmessungen[mm]		Bezeichnung	Sonstiges										Installation
	Abmessungen[mm]	Gewinde- länge Lv[mm]	Bezeichnung	Erdbeben Leistungskategorie	max. Anbauteildicke tfᵢₓ,ₘₐₓ (für hₑf,ₛₜD)[mm]	max. Anbauteildicke tfᵢₓ,ₘₐₓ (für hₑf,ᵣₑD)[mm]	Durchgangsloch im Anbauteil df ≤[mm]	∅ Bohrer x Bohrtiefe d₀ x H[mm]	Ø Bohrer x Bohrtiefe d₀ x h₁,ᵣₑD (für hₑf,ᵣₑD)[mm]	effektive Verankerungstiefe hₑf,ₛₜD[mm]	Stk. / Box[stk]	Stk. / Umverpackung	Gewicht[kg]	reduzierte Verankerungstiefe hₑf,ᵣₑD[mm]
75350B0806800	M8x68	30	FM-753 CRACK 3DG	C1	4	18	9	8x70	8x56	48	100.0	400	0.029	34
75350B0807500	M8x75	30	FM-753 CRACK 3DG	C1	10	24	9	8x70	8x56	48	100.0	400	0.031	34
75350B0809000	M8x90	40	FM-753 CRACK 3DG	C1	25	39	9	8x70	8x56	48	100.0	400	0.036	34
75350B0811500	M8x115	60	FM-753 CRACK 3DG	C1	50	64	9	8x70	8x56	48	100.0	400	0.043	34
75350B0813500	M8x135	80	FM-753 CRACK 3DG	C1	70	84	9	8x70	8x56	48	100.0	400	0.049	34
75350B0816500	M8x165	80	FM-753 CRACK 3DG	C1	100	114	9	8x70	8x56	48	50.0	200	0.059	34
75350B1009000	M10x90	40	FM-753 CRACK 3DG	C1/C2	10	30	12	10x80	10x60	60	50.0	200	0.06	40
75350B1010500	M10x105	55	FM-753 CRACK 3DG	C1/C2	25	45	12	10x80	10x60	60	50.0	200	0.068	40
75350B1011500	M10x115	55	FM-753 CRACK 3DG	C1/C2	35	55	12	10x80	10x60	60	50.0	200	0.072	40
75350B1013500	M10x135	85	FM-753 CRACK 3DG	C1/C2	55	75	12	10x80	10x60	60	50.0	200	0.083	40
75350B1015500	M10x155	85	FM-753 CRACK 3DG	C1/C2	75	95	12	10x80	10x60	60	50.0	200	0.093	40
75350B1018500	M10x185	85	FM-753 CRACK 3DG	C1/C2	105	125	12	10x80	10x60	60	25.0	100	0.11	40
75350B1211000	M12x110	65	FM-753 CRACK 3DG	C1/C2	10	30	14	12x100	12x80	72	50.0	200	0.1	52
75350B1212000	M12x120	65	FM-753 CRACK 3DG	C1/C2	20	40	14	12x100	12x80	72	50.0	200	0.11	52
75350B1214500	M12x145	85	FM-753 CRACK 3DG	C1/C2	45	65	14	12x100	12x80	72	25.0	100	0.13	52
75350B1217000	M12x170	85	FM-753 CRACK 3DG	C1/C2	70	90	14	12x100	12x80	72	25.0	100	0.15	52
75350B1220000	M12x200	85	FM-753 CRACK 3DG	C1/C2	100	120	14	12x100	12x80	72	25.0	100	0.17	52
75350B1613000	M16x130	65	FM-753 CRACK 3DG	C1/C2	10	30	18	16x115	16x95	86	20.0	80	0.22	66
75350B1615000	M16x150	85	FM-753 CRACK 3DG	C1/C2	30	50	18	16x115	16x95	86	20.0	80	0.25	66
75350B1618500	M16x185	85	FM-753 CRACK 3DG	C1/C2	60	80	18	16x115	16x95	86	20.0	80	0.29	66
75350B1622000	M16x220	85	FM-753 CRACK 3DG	C1/C2	100	120	18	16x115	16x95	86	15.0	60	0.34	66

h_ef,STD = effektive Verankerungstiefe

h_ef,RED = reduzierte Verankerungstiefe

Zulässige Zug- und Querlasten [kN] für Einzeldübel, ohne Einfluss von Achs- und Randabständen 1) 2)

Referenz	Metallic fixings dimensions		Metallic fixings loads
	Produktabmessungen[mm]	Bezeichnung	ungerissener Beton
	Abmessungen[mm]		zul. Biegemoment Mzuₗ[Nm]	Zuglast Nzuₗ[kN]				Querlast Vzuₗ[kN]
	Abmessungen[mm]		zul. Biegemoment Mzuₗ[Nm]	Zulässige Last Fzuₗ [kN] an Beton C20/25 (³)[kN]	C30/37[kN]	C40/50[kN]	C50/60[kN]	C20/25[kN]	C30/37[kN]	C40/50[kN]	C50/60[kN]
75350B0806800	M8x68	FM-753 CRACK 3DG	15.9	4.3	5.2	6.1	6.7	6.1	6.1	6.1	6.1
75350B0807500	M8x75	FM-753 CRACK 3DG	15.9	4.3	5.2	6.1	6.7	6.1	6.1	6.1	6.1
75350B0809000	M8x90	FM-753 CRACK 3DG	15.9	4.3	5.2	6.1	6.7	6.1	6.1	6.1	6.1
75350B0811500	M8x115	FM-753 CRACK 3DG	15.9	4.3	5.2	6.1	6.7	6.1	6.1	6.1	6.1
75350B0813500	M8x135	FM-753 CRACK 3DG	15.9	4.3	5.2	6.1	6.7	6.1	6.1	6.1	6.1
75350B0816500	M8x165	FM-753 CRACK 3DG	15.9	4.3	5.2	6.1	6.7	6.1	6.1	6.1	6.1
75350B1009000	M10x90	FM-753 CRACK 3DG	31.9	7.6	9.3	10.7	11.8	11.5	11.5	11.5	11.5
75350B1010500	M10x105	FM-753 CRACK 3DG	31.9	7.6	9.3	10.7	11.8	11.5	11.5	11.5	11.5
75350B1011500	M10x115	FM-753 CRACK 3DG	31.9	7.6	9.3	10.7	11.8	11.5	11.5	11.5	11.5
75350B1013500	M10x135	FM-753 CRACK 3DG	31.9	7.6	9.3	10.7	11.8	11.5	11.5	11.5	11.5
75350B1015500	M10x155	FM-753 CRACK 3DG	31.9	7.6	9.3	10.7	11.8	11.5	11.5	11.5	11.5
75350B1018500	M10x185	FM-753 CRACK 3DG	31.9	7.6	9.3	10.7	11.8	11.5	11.5	11.5	11.5
75350B1211000	M12x110	FM-753 CRACK 3DG	56.1	9.5	11.6	13.4	14.7	16.1	16.1	16.1	16.1
75350B1212000	M12x120	FM-753 CRACK 3DG	56.1	9.5	11.6	13.4	14.7	16.1	16.1	16.1	16.1
75350B1214500	M12x145	FM-753 CRACK 3DG	56.1	9.5	11.6	13.4	14.7	16.1	16.1	16.1	16.1
75350B1217000	M12x170	FM-753 CRACK 3DG	56.1	9.5	11.6	13.4	14.7	16.1	16.1	16.1	16.1
75350B1220000	M12x200	FM-753 CRACK 3DG	56.1	9.5	11.6	13.4	14.7	16.1	16.1	16.1	16.1
75350B1613000	M16x130	FM-753 CRACK 3DG	142.4	16.7	20.4	23.5	25.9	31.6	31.6	31.6	31.6
75350B1615000	M16x150	FM-753 CRACK 3DG	142.4	16.7	20.4	23.5	25.9	31.6	31.6	31.6	31.6
75350B1618500	M16x185	FM-753 CRACK 3DG	142.4	16.7	20.4	23.5	25.9	31.6	31.6	31.6	31.6
75350B1622000	M16x220	FM-753 CRACK 3DG	142.4	16.7	20.4	23.5	25.9	31.6	31.6	31.6	31.6

Werte für effektive Verankerungstiefe h_ef.STD

1) Bei Interaktion von Zug- und Querlasten (Hebelarm) sowie bei Dübelgruppen und/oder Randeinfluss ist eine Bemessung nach EN 1992-4 (seismische Einwirkungen - Anhang C / Brandeinwirkung - Anhang D) unter Berücksichtigung der gesamten Europäischen Technischen Bewertung ETA-09/0056 zu führen.
2) Die Lastangaben berücksichtigen die in der Europäischen Technischen Bewertung (ETA) angegebenen Teilsicherheitsbeiwerte der Widerstände sowie einen Teilsicherheitsbeiwert der Einwirkungen
von γ_F = 1,4. Bei den angegebenen Werten wird von unbewehrtem bzw. normal bewehrtem Beton mit einem Abstand der Bewehrungsstäbe s ≥ 15 cm oder s ≥ 10 cm bei einem
Bewehrungsstabdurchmesser d_s ≤ 10 mm ausgegangen.

Zulässige Zug- und Querlasten [kN] für Einzeldübel, ohne Einfluss von Achs- und Randabständen 1) 2)

Referenz	Metallic fixings dimensions		Metallic fixings loads
	Produktabmessungen[mm]	Bezeichnung	gerissener Beton
	Abmessungen[mm]		zul. Biegemoment Mzuₗ[Nm]	Zuglast Nzuₗ				Querlast Vzuₗ
	Abmessungen[mm]		zul. Biegemoment Mzuₗ[Nm]	C20/25[kN]	C30/37[kN]	C40/50[kN]	C50/60[kN]	C20/25[kN]	C30/37[kN]	C40/50[kN]	C50/60[kN]
75350B0806800	M8x68	FM-753 CRACK 3DG	15.9	2.9	3.5	4.1	4.5	4.9	4.9	4.9	4.9
75350B0807500	M8x75	FM-753 CRACK 3DG	15.9	2.9	3.5	4.1	4.5	4.9	4.9	4.9	4.9
75350B0809000	M8x90	FM-753 CRACK 3DG	15.9	2.9	3.5	4.1	4.5	4.9	4.9	4.9	4.9
75350B0811500	M8x115	FM-753 CRACK 3DG	15.9	2.9	3.5	4.1	4.5	4.9	4.9	4.9	4.9
75350B0813500	M8x135	FM-753 CRACK 3DG	15.9	2.9	3.5	4.1	4.5	4.9	4.9	4.9	4.9
75350B0816500	M8x165	FM-753 CRACK 3DG	15.9	2.9	3.5	4.1	4.5	4.9	4.9	4.9	4.9
75350B1009000	M10x90	FM-753 CRACK 3DG	31.9	5.7	7	8	8.8	9.2	9.2	9.2	9.2
75350B1010500	M10x105	FM-753 CRACK 3DG	31.9	5.7	7	8	8.8	9.2	9.2	9.2	9.2
75350B1011500	M10x115	FM-753 CRACK 3DG	31.9	5.7	7	8	8.8	9.2	9.2	9.2	9.2
75350B1013500	M10x135	FM-753 CRACK 3DG	31.9	5.7	7	8	8.8	9.2	9.2	9.2	9.2
75350B1015500	M10x155	FM-753 CRACK 3DG	31.9	5.7	7	8	8.8	9.2	9.2	9.2	9.2
75350B1018500	M10x185	FM-753 CRACK 3DG	31.9	5.7	7	8	8.8	9.2	9.2	9.2	9.2
75350B1211000	M12x110	FM-753 CRACK 3DG	56.1	7.6	9.3	10.7	11.8	12.9	12.9	12.9	12.9
75350B1212000	M12x120	FM-753 CRACK 3DG	56.1	7.6	9.3	10.7	11.8	12.9	12.9	12.9	12.9
75350B1214500	M12x145	FM-753 CRACK 3DG	56.1	7.6	9.3	10.7	11.8	12.9	12.9	12.9	12.9
75350B1217000	M12x170	FM-753 CRACK 3DG	56.1	7.6	9.3	10.7	11.8	12.9	12.9	12.9	12.9
75350B1220000	M12x200	FM-753 CRACK 3DG	56.1	7.6	9.3	10.7	11.8	12.9	12.9	12.9	12.9
75350B1613000	M16x130	FM-753 CRACK 3DG	142.4	9.5	11.6	13.4	14.7	25.3	25.3	25.3	25.3
75350B1615000	M16x150	FM-753 CRACK 3DG	142.4	9.5	11.6	13.4	14.7	25.3	25.3	25.3	25.3
75350B1618500	M16x185	FM-753 CRACK 3DG	142.4	9.5	11.6	13.4	14.7	25.3	25.3	25.3	25.3
75350B1622000	M16x220	FM-753 CRACK 3DG	142.4	9.5	11.6	13.4	14.7	25.3	25.3	25.3	25.3

Werte für effektive Verankerungstiefe h_ef.STD

1) Bei Interaktion von Zug- und Querlasten (Hebelarm) sowie bei Dübelgruppen und/oder Randeinfluss ist eine Bemessung nach EN 1992-4 (seismische Einwirkungen - Anhang C / Brandeinwirkung - Anhang D) unter Berücksichtigung der gesamten Europäischen Technischen Bewertung ETA-09/0056zu führen.
2) Die Lastangaben berücksichtigen die in der Europäischen Technischen Bewertung (ETA) angegebenen Teilsicherheitsbeiwerte der Widerstände sowie einen Teilsicherheitsbeiwert der Einwirkungen
von γ_F = 1,4. Bei den angegebenen Werten wird von unbewehrtem bzw. normal bewehrtem Beton mit einem Abstand der Bewehrungsstäbe s ≥ 15 cm oder s ≥ 10 cm bei einem
Bewehrungsstabdurchmesser d_s ≤ 10 mm ausgegangen.

Installation

Achs- und Randabstände

Referenz	Metallic fixings dimensions		Daten zur Installtion
	Produktabmessungen[mm]	Bezeichnung	Achs- und Randabstände
	Abmessungen[mm]	Bezeichnung	Min. Randabstand[mm]	Min. Achsabstand[mm]	Charak. Randabstand[mm]	Charak. Achsabstand[mm]
75350B0806800	M8x68	FM-753 CRACK 3DG	50	50	72	144
75350B0807500	M8x75	FM-753 CRACK 3DG	50	50	72	144
75350B0809000	M8x90	FM-753 CRACK 3DG	50	50	72	144
75350B0811500	M8x115	FM-753 CRACK 3DG	50	50	72	144
75350B0813500	M8x135	FM-753 CRACK 3DG	50	50	72	144
75350B0816500	M8x165	FM-753 CRACK 3DG	50	50	72	144
75350B1009000	M10x90	FM-753 CRACK 3DG	60	60	90	180
75350B1010500	M10x105	FM-753 CRACK 3DG	60	60	90	180
75350B1011500	M10x115	FM-753 CRACK 3DG	60	60	90	180
75350B1013500	M10x135	FM-753 CRACK 3DG	60	60	90	180
75350B1015500	M10x155	FM-753 CRACK 3DG	60	60	90	180
75350B1018500	M10x185	FM-753 CRACK 3DG	60	60	90	180
75350B1211000	M12x110	FM-753 CRACK 3DG	70	70	110	220
75350B1212000	M12x120	FM-753 CRACK 3DG	70	70	110	220
75350B1214500	M12x145	FM-753 CRACK 3DG	70	70	110	220
75350B1217000	M12x170	FM-753 CRACK 3DG	70	70	110	220
75350B1220000	M12x200	FM-753 CRACK 3DG	70	70	110	220
75350B1613000	M16x130	FM-753 CRACK 3DG	85	80	120	258
75350B1615000	M16x150	FM-753 CRACK 3DG	85	80	120	258
75350B1618500	M16x185	FM-753 CRACK 3DG	85	80	120	258
75350B1622000	M16x220	FM-753 CRACK 3DG	85	80	120	258

^*) Für effektive Verankerungstiefe h_ef,STD

Eignungsnachweise

Leistungserklärung (DoP)

de-fm753crack-14-f.pdf

Kein Verlauf verfügbar

Europäische Technische Bewertung (ETA)

fm753-crack-eta-09-0056-en-op1-seismic-2023-10-21.pdf

Kein Verlauf verfügbar
