Pfostenhalter

Die PU Pfostenhalter werden direkt auf dem Untergrund aufgestellt und mittels Ankerbolzen befestigt, ein Abstandshalter zum Hirnholz der Stütze ist integriert.

Technisches Datenblatt

CE Kennzeichnung

ETA

Nutzungsklasse 3

Außen

EPD

Feuerverzinkter Stahl

Produkt-Details

Bilder

Pfostenhalter PU

Eigenschaften

Material

Stahlqualität:

S 235 JR gemäß DIN EN 10025

Korrosionsschutz:

nach Bearbeitung rundumfeuerverzinkt; Zinkschichtdicke ca. 55 μm gemäß DIN EN 1461

Vorteile

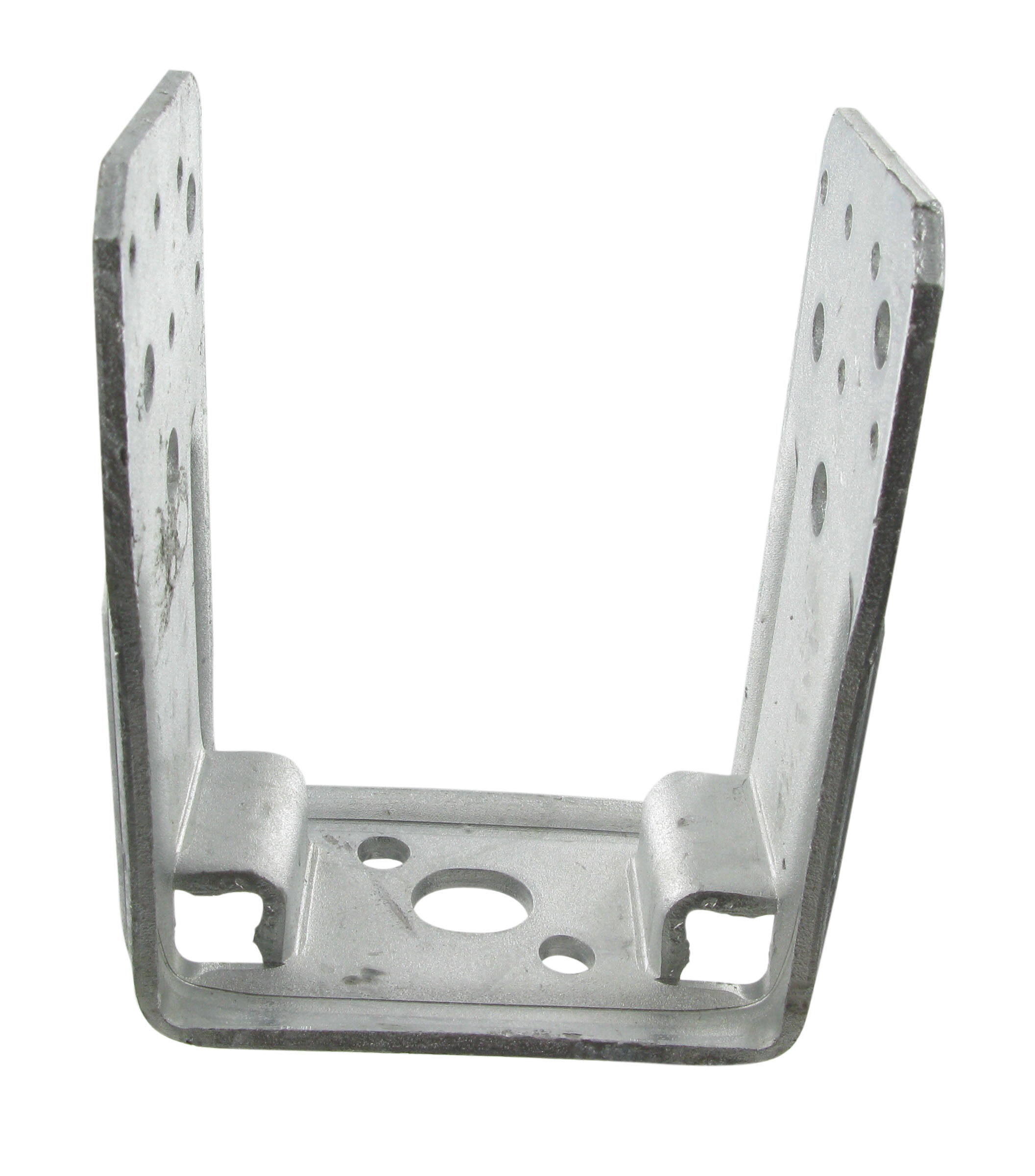

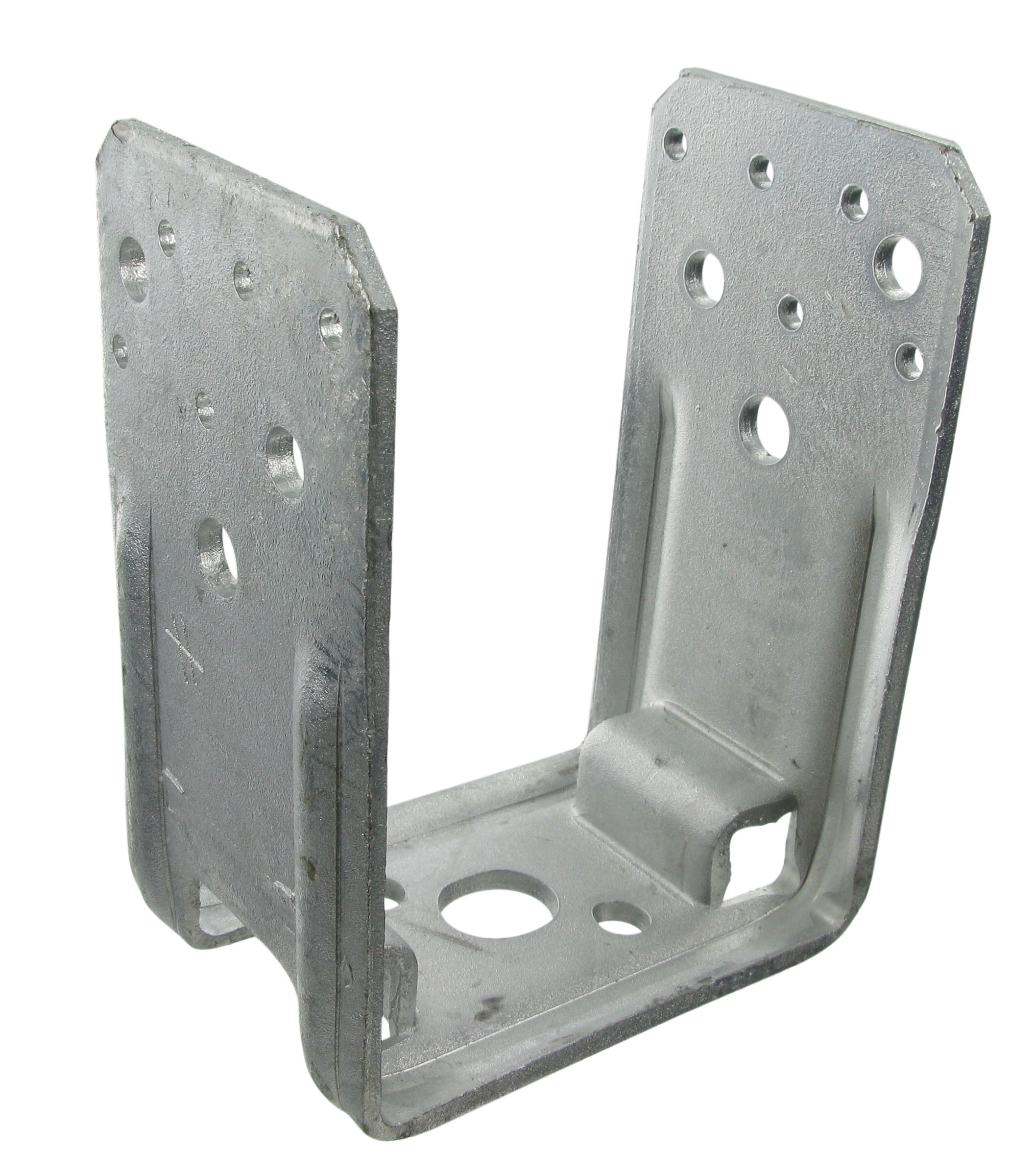

Die PU Stützenfüße bestehen aus einem U-förmigen Profil mit Sickenverstärkung und 2 Auflagerflächen für die Füsse.

Anwendung

Anwendbare Materialien

Auflager:

Beton

Aufzulagerndes Bauteil:

Holz, Holzwerkstoffe

Anwendungsbereich

Für den Haus und Garten Bereich.
Der PU Stützenfuß wird z.B. als Anschlussmittel für Stützen und Pfosten oder zur Befestigung von Holzskelett-Konstruktionen an Fassaden, z.B. in Verbindung mit zusätzlicher Isolierung verwendet.

Technische Daten

Abmessungen und charackteristische Werte

Abmessungen

Referenz	Verbinder Abmessungen
	Produktabmessungen[mm]					Löcher obere Platte		Löcher in der Fußplatte		Sonstiges
	A[mm]	B[mm]	C[mm]	F[mm]	t[mm]	Rund		Rund	Langloch	Menge pro Karton	Gewicht[kg]
	A[mm]	B[mm]	C[mm]	F[mm]	t[mm]	Ø5[mm]	Bolts[mm]	Menge	17x20	Menge pro Karton	Gewicht[kg]
PU70-B	71	70	131	24	4	10	4	-	1	20	0.69
PU80-B	81	70	126	24	4	10	4	-	1	20	0.69
PU90-B	91	70	131	24	4	10	4	2	1	20	0.73
PU100-B	101	70	126	24	4	10	4	2	1	20	0.73
PU120-B	121	70	116	24	4	10	4	2	1	20	0.73
PU140-B	141	70	106	24	4	10	4	2	1	20	0.73

Tragfähigkeiten

Abmessungen

Referenz	Pfostenträger-Tragfähigkeit
	Tragfähigkeiten - Balken an Beton
	Verbindungsmittel				Charakt. Werte der Tragfähigkeit - Holz C24[kN]
	in Stütze		an Beton		R₁,ₖ	R₂,ₖ
	Anzahl	Typ	Anzahl	Typ	R₁,ₖ	R₂,ₖ
PU70-B	n	CNA4,0x l	1.0	Ø16	min (19.1 ; n x Rlat.k)	min (n x Rlat.k ; 14.1/kmod)
PU80-B	n	CNA4,0x l	1.0	Ø16	min (19.1 ; n x Rlat.k)	min (n x Rlat.k ; 11.7/kmod)
PU90-B	n	CNA4,0x l	1.0	Ø16	min (19.1 ; n x Rlat.k)	min (n x Rlat.k ; 10.0/kmod)
PU100-B	n	CNA4,0x l	1.0	Ø16	min (19.1 ; n x Rlat.k)	min (n x Rlat.k ; 8.76/kmod)
PU120-B	n	CNA4,0x l	1.0	Ø16	min (19.1 ; n x Rlat.k)	min (n x Rlat.k ; 6.99/kmod)
PU140-B	n	CNA4,0x l	1.0	Ø16	min (19.1 ; n x Rlat.k)	min (n x Rlat.k ; 5.82/kmod)

R_lat.k = Tragfähigkeit des einzelnen CNA-Nagels auf Abscheren

Installation

Befestigung

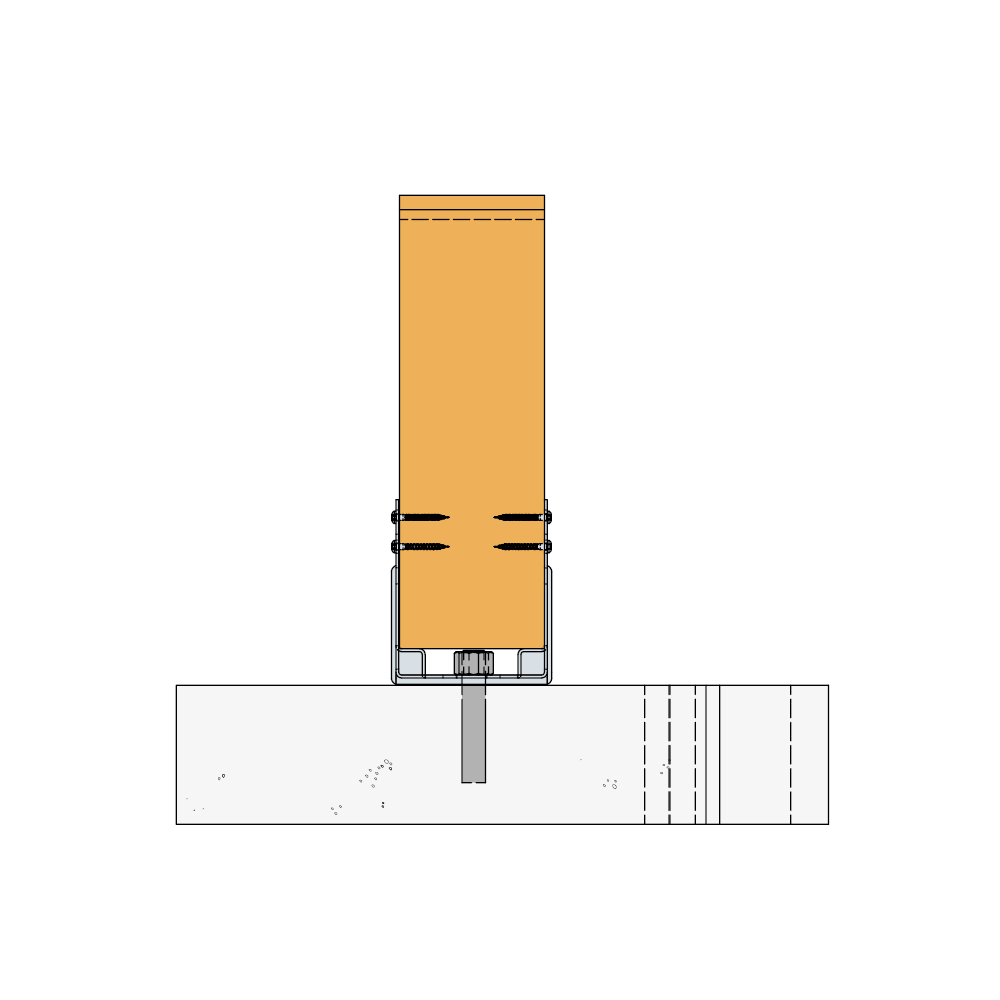

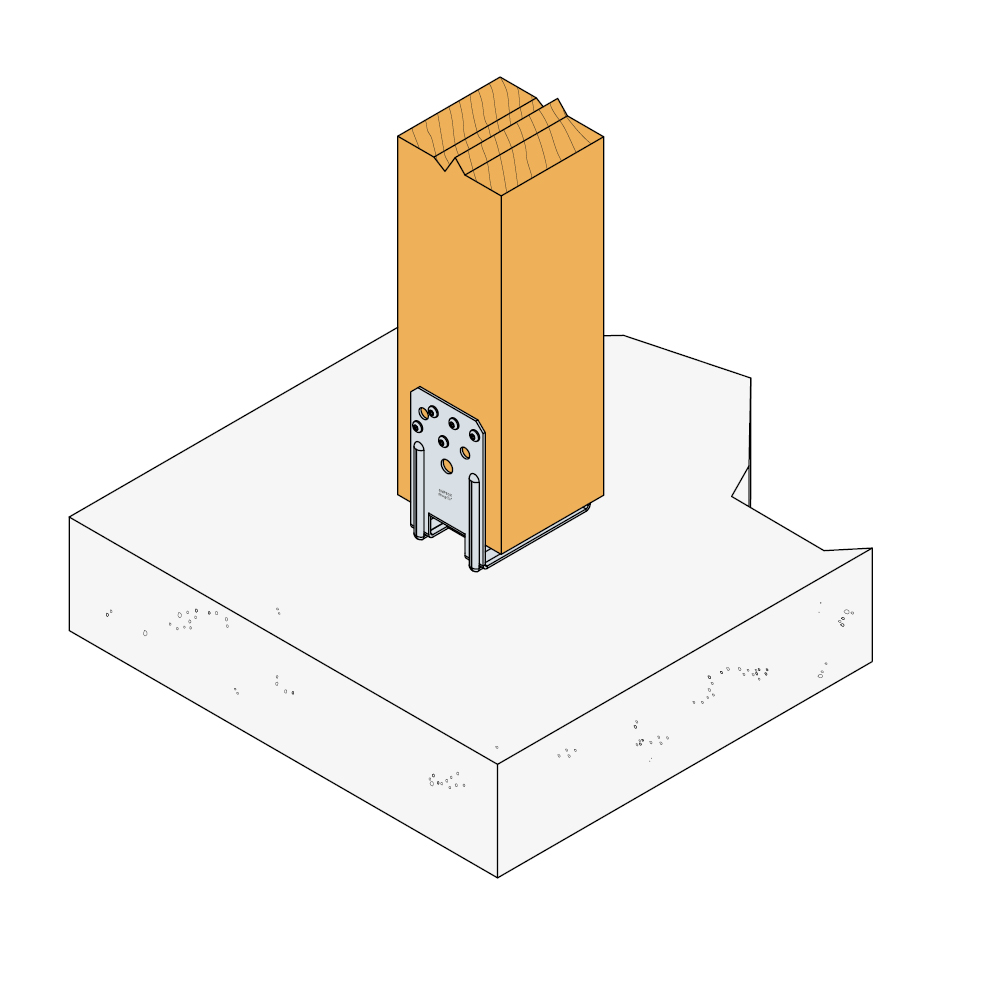

Die PU Stützenfüße sind mit Löchern für CNA4,0×l Kammnägel, Ø8 mm Holzschrauben oder Ø10 mm Bolzen versehen.
Im Boden der Stützenfüße befindet sich eine Bohrung für einen Ø16 mm Dübel.
