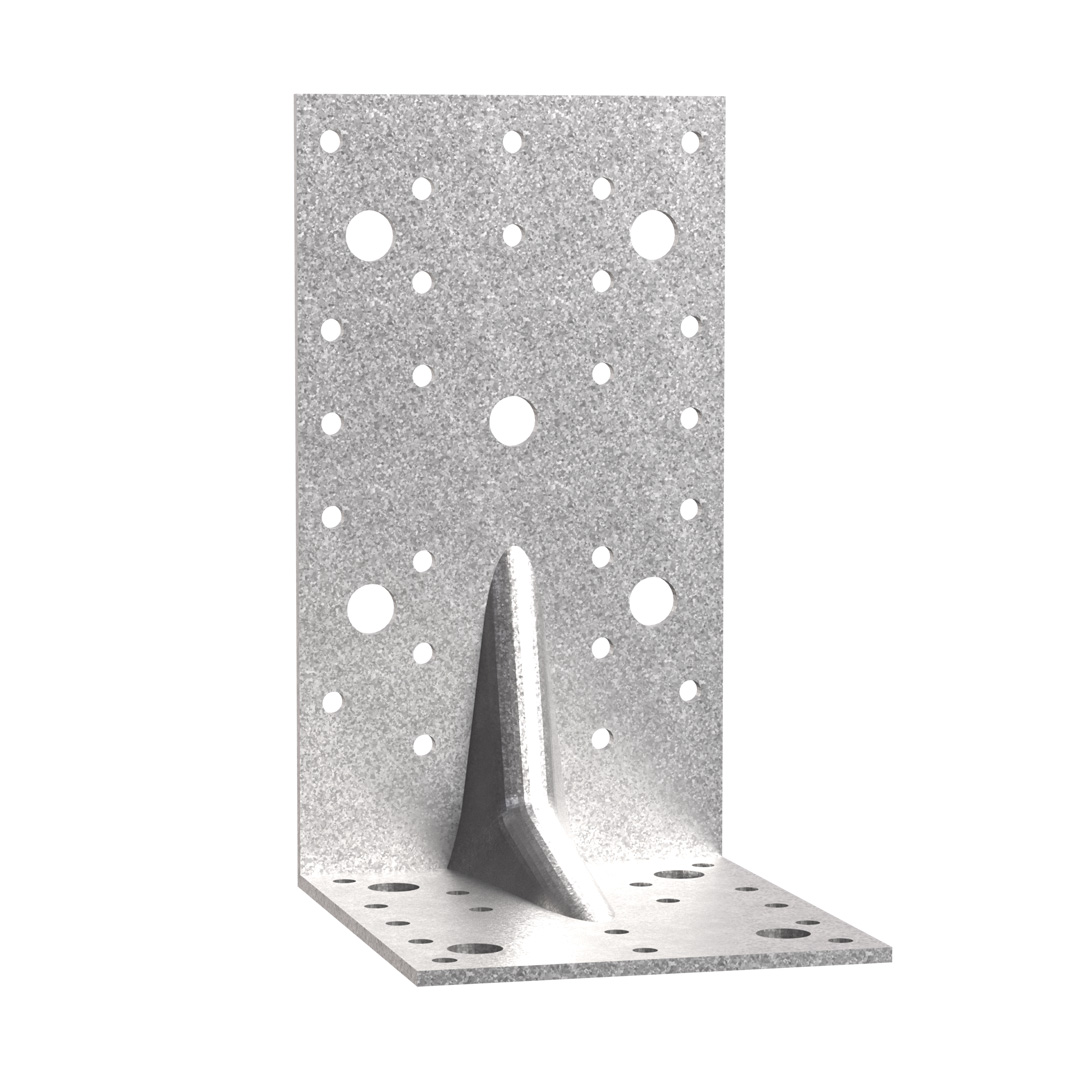

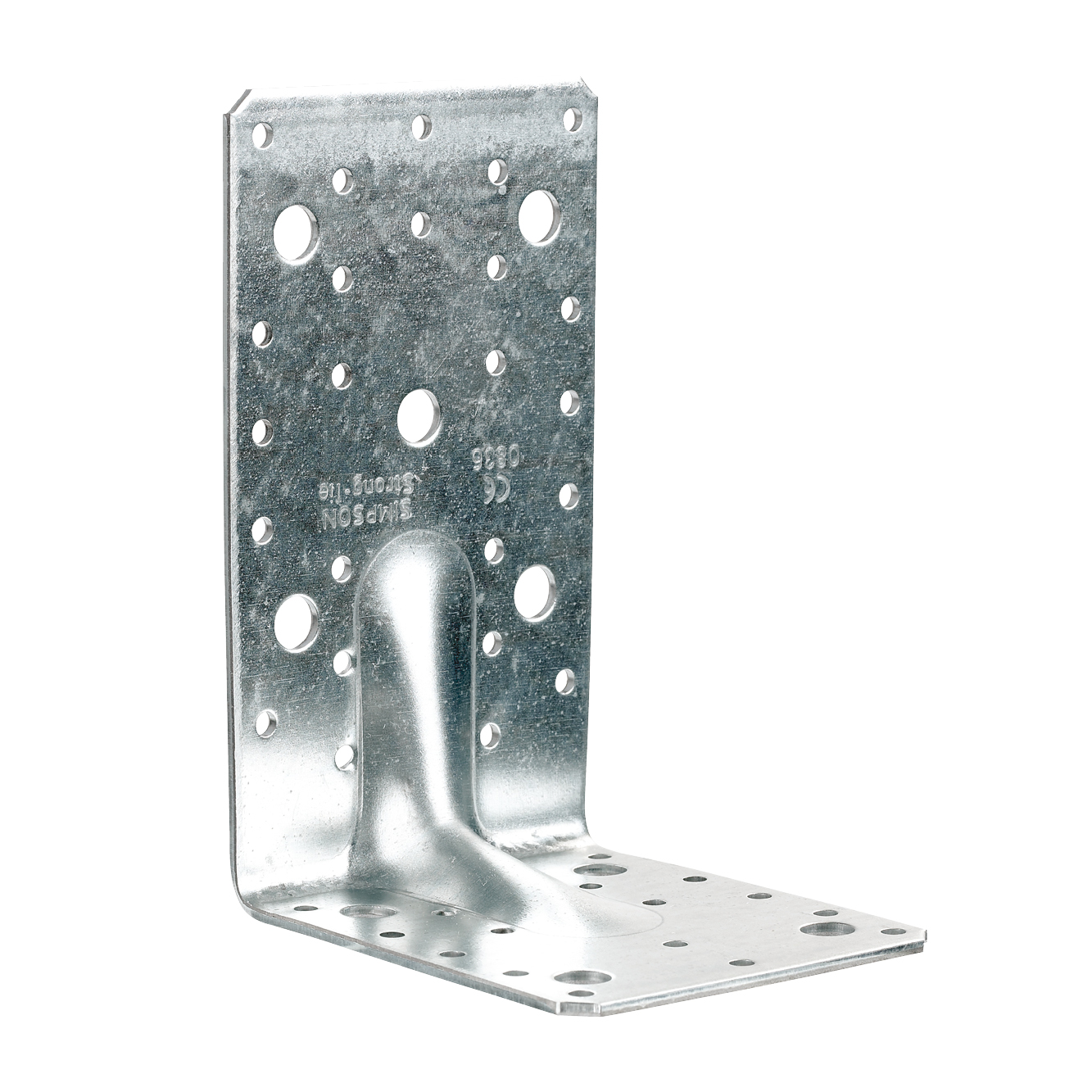

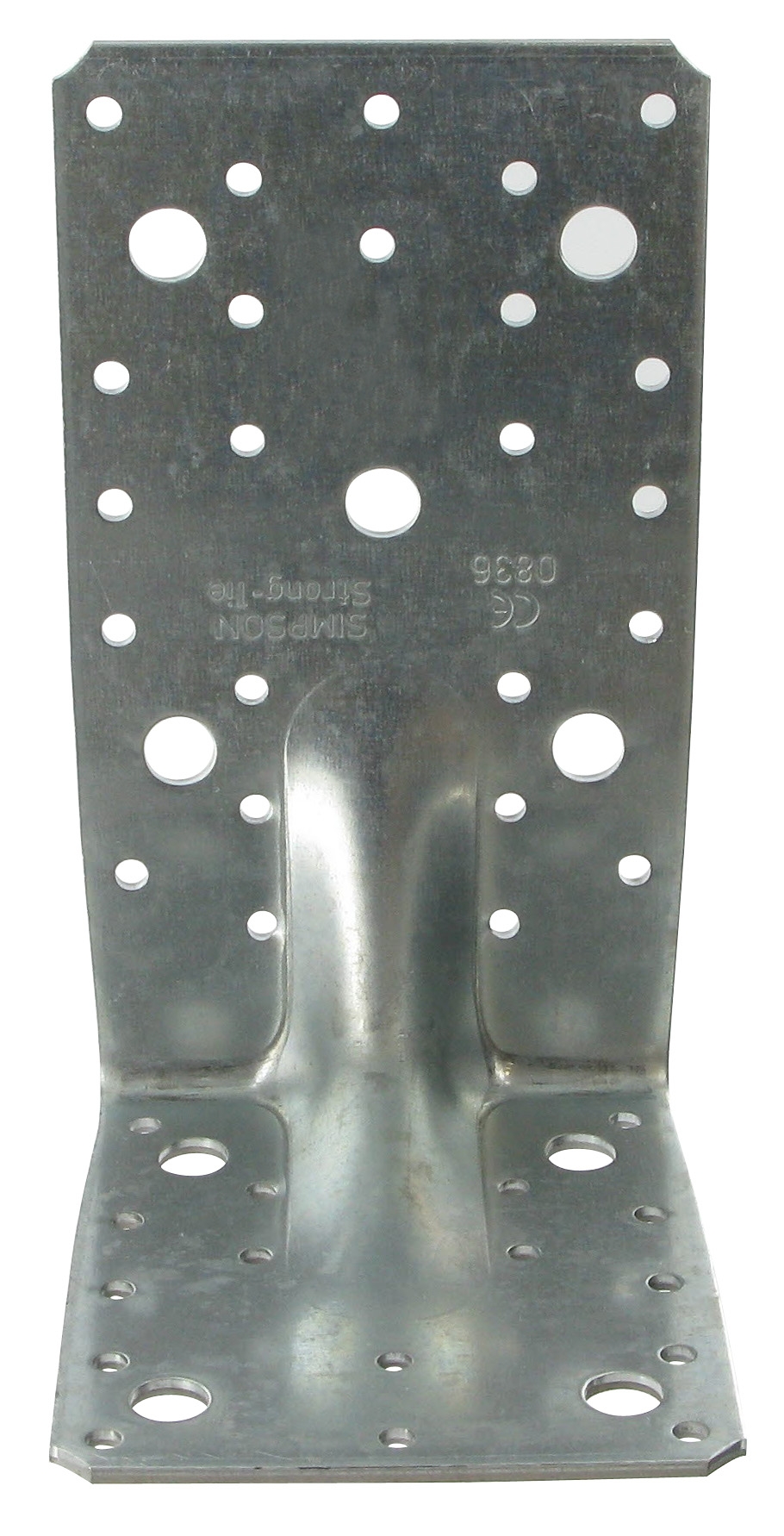

E20/3

Winkelverbinder

E20/3 Winkelverbinder sind besonders für Anschlüsse geeignet, bei denen große Kräfte übertragen werden müssen. Die E20/3 Winkelverbinder sind mit Rippen versehen.

CE Kennzeichnung
ETA
Nutzungsklasse 2
Innen
Galvanisch verzinkter Stahl Z275

Produkt-Details

Bilder

Eigenschaften

Material

Stahlqualität:

S 250 GD +Z 275 gemäß DIN EN 10346

Korrosionsschutz:

275 g/m2 beidseitig - entsprechend einer Zinkschichtdicke von ca. 20 μm

Vorteile

  •  Hohe Zug- und Schubkraftbelasbarkeit  durch die Rippenverstärkung
  • Optimierte Tragfähigkeiten für Voll- und Teilausnagelung
  • Vorteilhafte Befestigung mittels Bolzenanker auf Bauteilen aus Beton oder Stahl

Anwendung

Anwendbare Materialien

Auflager:

  • Holz, Beton, Stahl

Aufzulagerndes Bauteil:

  • Holz, Holzwerkstoffe

Anwendungsbereich

  • Verbindungen in tragenden Holzkonstruktionen
  • Holz / Holz Anschlüsse
  • Holz / Beton Anschlüsse

Technische Daten

Abmessungen

Abmessungen

Artikel Abmessungen [mm] Schenkel A Schenkel B Box Quantity
A B C t Ø5 Ø11 Ø5 Ø11
E20/317011395324516425

Kombinierte Beanspruchung:



Tragfähigkeiten - Balken an Balken - Vollausnagelung - 2 Winkelverbinder pro Anschluss

Artikel Tragfähigkeiten - Balken an Balken - Vollausnagelung
Verbindungsmittel Charakteristische Tragfähigkeit C24 - 2 Winkelverbinder je Anschluss [kN]
Schenkel A Schenkel B R1.k R2.k = R3.k
Anzahl Anzahl CNA4.0x50 CNA4.0x60 CNA4.0x50 CNA4.0x60
E20/3241611.7714.7126.6128.31

Um die charakteristische Werte für eine einzelne Winkel zu erhalten, müssen die Werte in der obigen Tabelle durch zwei teilten, vorausgesetzt, der Hauptträger ist drehsteif gelagert. Werte für frei drehbar Hauptträger entnehmen Sie bitte unsere ETA-06/0106.

Tragfähigkeiten - Balken an Balken - Teilausnagelung - 2 Winkelverbinder pro Anschluss

Artikel Tragfähigkeiten - Balken an Balken - Teilausnagelung
Verbindungsmittel Charakteristische Tragfähigkeit C24 - 2 Winkelverbinder je Anschluss [kN]
Schenkel A Schenkel B R1.k R2.k = R3.k
Anzahl Anzahl CNA4.0x50 CNA4.0x60 CNA4.0x50 CNA4.0x60
E20/31298.7810.9720.2221.51

Um die charakteristische Werte für eine einzelne Winkel zu erhalten, müssen die Werte in der obigen Tabelle durch zwei teilten, vorausgesetzt, der Hauptträger ist drehsteif gelagert. Werte für frei drehbar Hauptträger entnehmen Sie bitte unsere ETA-06/0106.

Tragfähigkeiten - Stütze an Balken - Teilausnagelung - 2 Winkelverbinder pro Anschluss

Artikel Tragfähigkeiten - Stütze an Balken - Teilausnagelung - 2 Winkelverbinder pro Anschluss
Verbindungsmittel Charakteristische Tragfähigkeit C24 - 2 Winkelverbinder je Anschluss [kN]
Schenkel A Schenkel B R1.k R2.k = R3.k
Anzahl Anzahl CNA4.0x50 CNA4.0x60 CNA4.0x50 CNA4.0x60
E20/31388.7810.9715.9116.92

Um die charakteristische Werte für eine einzelne Winkel zu erhalten, müssen die Werte in der obigen Tabelle durch zwei teilten, vorausgesetzt, der Hauptträger ist drehsteif gelagert. Werte für frei drehbar Hauptträger entnehmen Sie bitte unsere ETA-06/0106.

Tragfähigkeiten - Nebenträger an Hauptträger - Teilausnagelung - 2 Winkelverbinder pro Anschluss

Artikel Tragfähigkeiten - Nebenträger an Hauptträger
Verbindungsmittel Charakteristische Tragfähigkeit C24 - 2 Winkelverbinder je Anschluss [kN]
Schenkel A Schenkel B R2.k = R3.k
Anzahl Anzahl CNA4.0x50 CNA4.0x60
E20/3181619.3124.14

Um die charakteristische Werte für eine einzelne Winkel zu erhalten, müssen die Werte in der obigen Tabelle durch zwei teilten, vorausgesetzt, der Hauptträger ist drehsteif gelagert. Werte für frei drehbar Hauptträger entnehmen Sie bitte unsere ETA-06/0106.

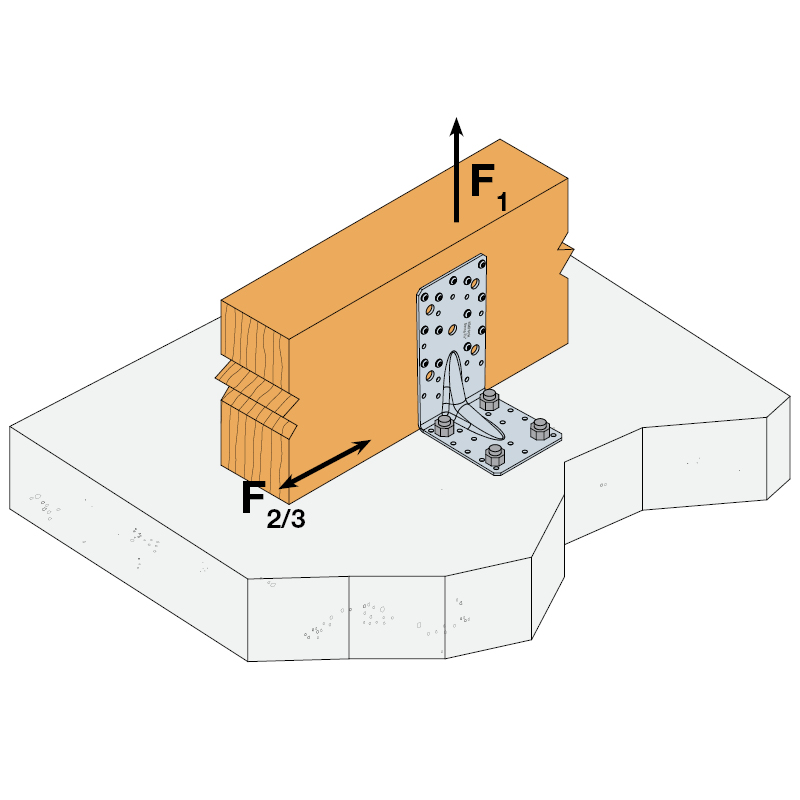

Tragfähigkeiten - Balken an Beton - Vollausnagelung - 2 Winkelverbinder pro Anschluss

Artikel Tragfähigkeiten - Balken an Beton - Vollausnaglung
Verbindungsmittel Charakteristische Tragfähigkeit C24 - 2 Winkelverbinder je Anschluss [kN]
Schenkel A Schenkel B R1.k R2.k = R3.k
Anzahl Typ Anzahl Typ CNA4.0x50 CNA4.0x60 CNA4.0x50 CNA4.0x60
E20/324CNA4Ø107188.844.747.5

Um die charakteristische Werte für eine einzelne Winkel zu erhalten, müssen die Werte in der obigen Tabelle durch zwei teilten, vorausgesetzt, der Hauptträger ist drehsteif gelagert. Werte für frei drehbar Hauptträger entnehmen Sie bitte unsere ETA-06/0106.

Tragfähigkeiten - Balken an Beton - Teilausnagelung - 2 Winkelverbinder pro Anschluss

Artikel Tragfähigkeiten - Balken an Beton - Teilausnaglung
Verbindungsmittel Charakteristische Tragfähigkeit C24 - 2 Winkelverbinder je Anschluss [kN]
Schenkel A Schenkel B R1.k R2.k = R3.k
Anzahl Typ Anzahl Typ CNA4.0x50 CNA4.0x60 CNA4.0x50 CNA4.0x60
E20/313CNA4Ø10405029.131

Die angegebenen charakteristische Tragfähogkeiten basiert auf kurzer Belastungsdauer und Nutzungsklasse 2 nach EC5 (EN 1995) - kmod = 0,9.

Charakteristische Werte für andere Belastungsdauern und Nutzungsklassen, entnehmen Sie bitte der ETA-06/0106.
Um die charakteristische Werte für eine einzelne Winkel zu erhalten, müssen die Werte in der obigen Tabelle durch zwei teilten, vorausgesetzt, der Hauptträger ist drehsteif gelagert. Werte für frei drehbar Hauptträger entnehmen Sie bitte unsere ETA-06/0106.

Installation

Installation

Befestigung

  • Die Befestigung erfolgt mit CNA4,0xℓ Kammnägeln oder CSA5,0xℓ Schrauben.

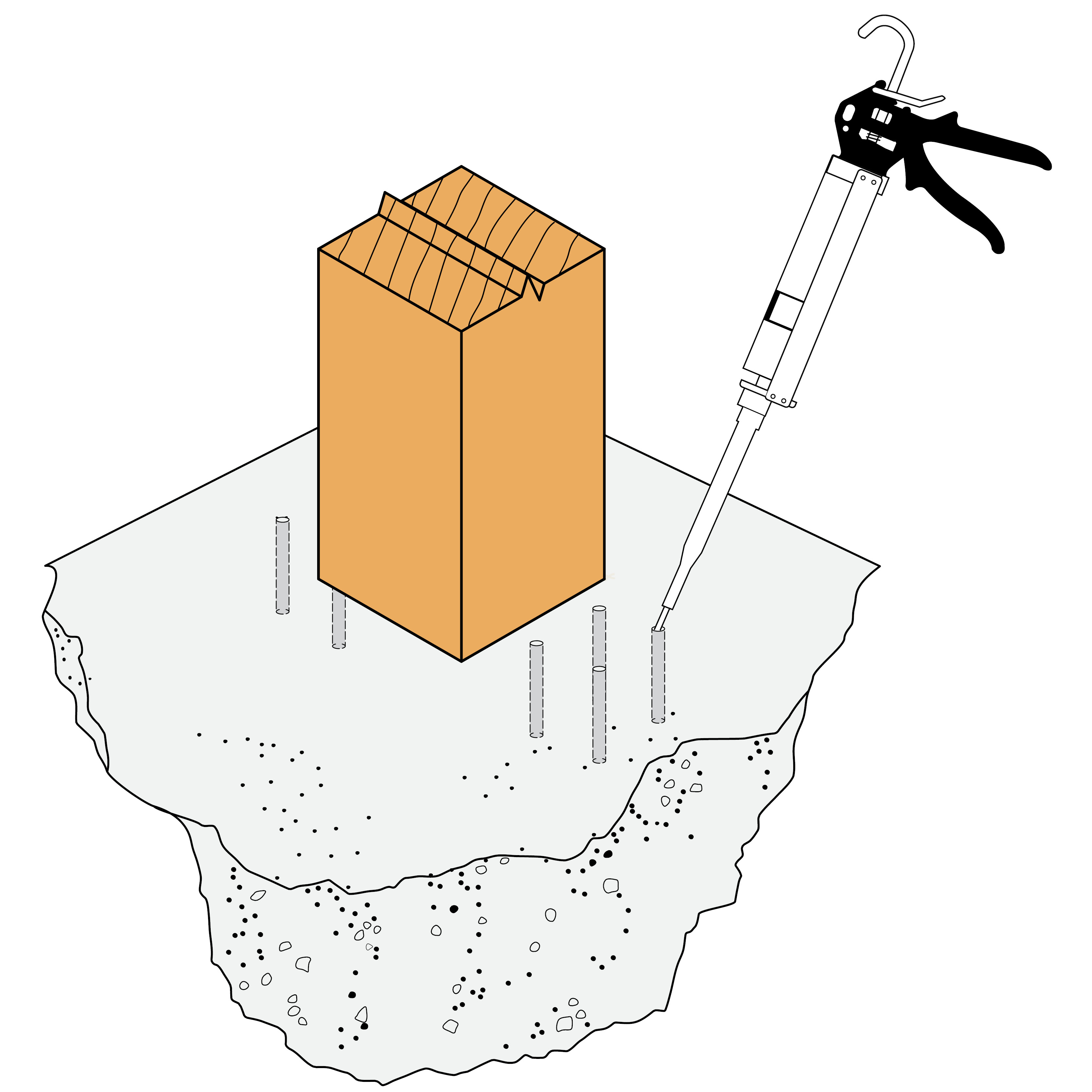

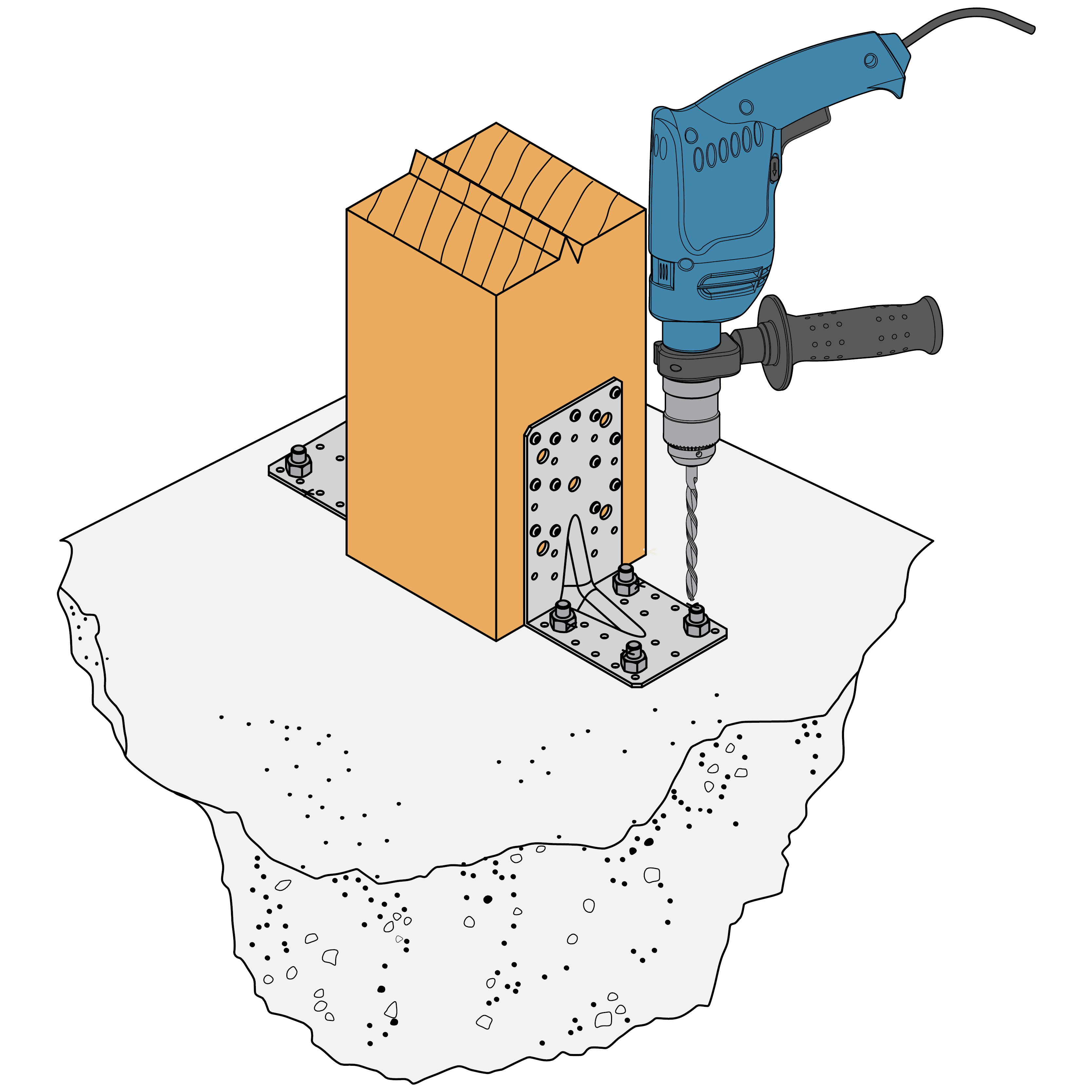

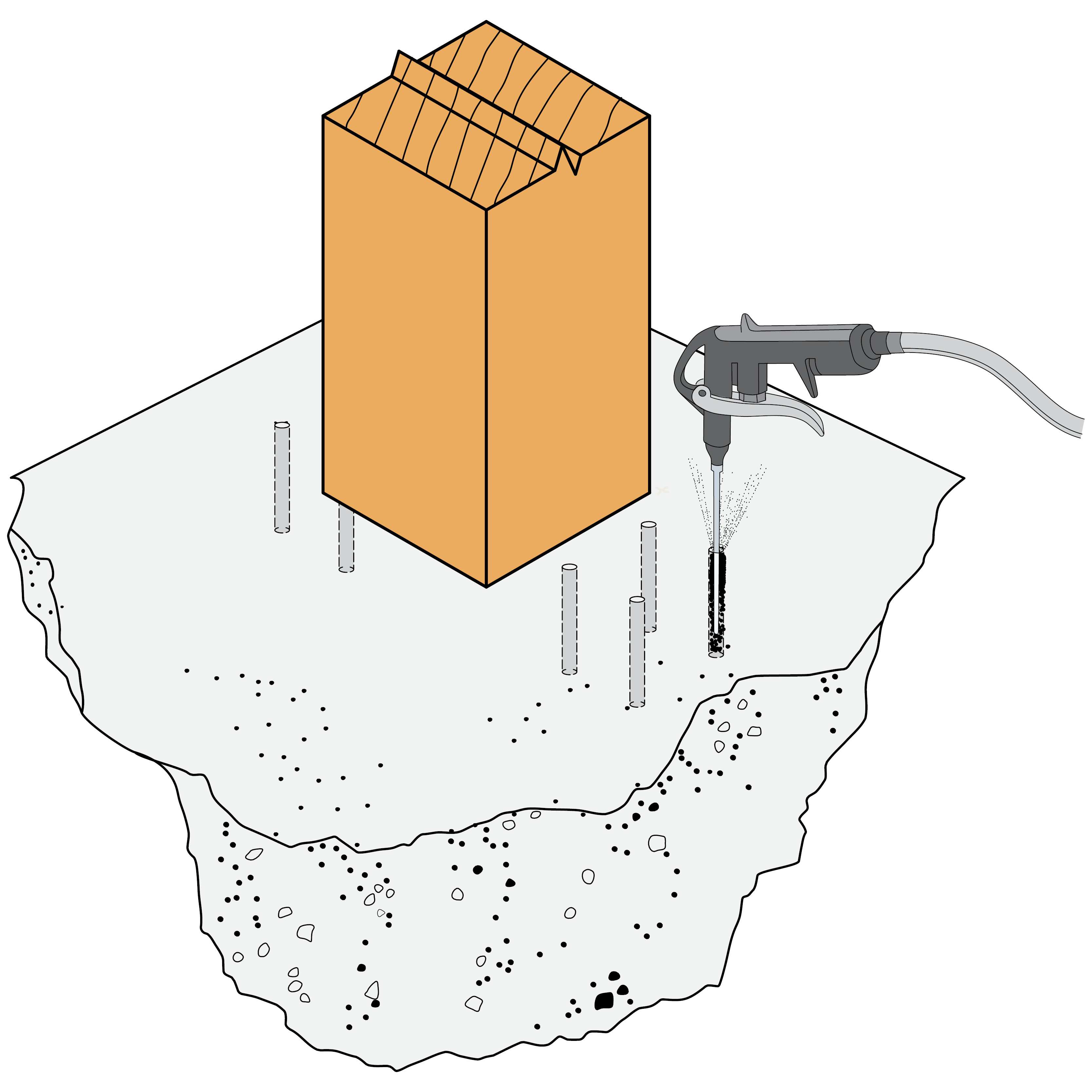

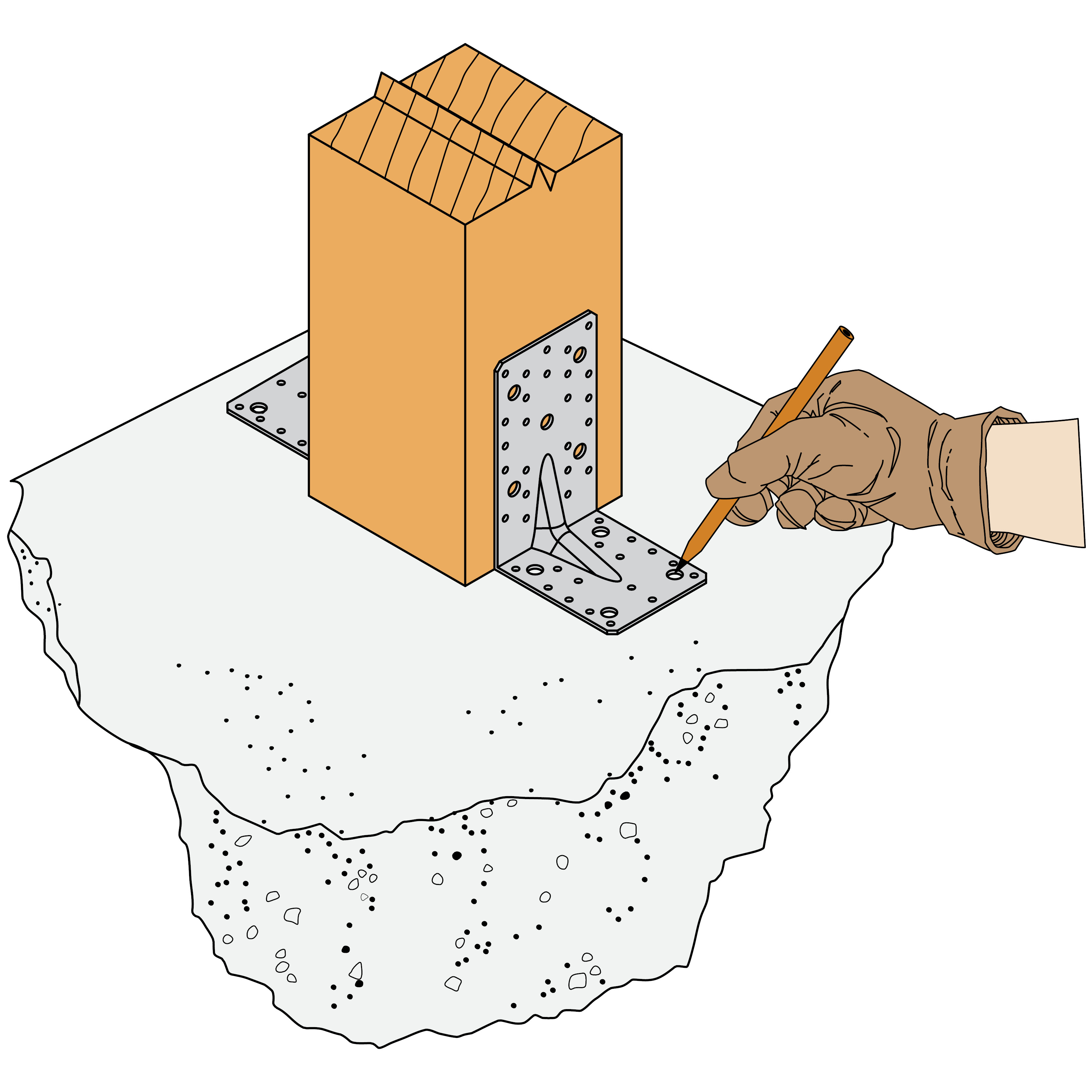

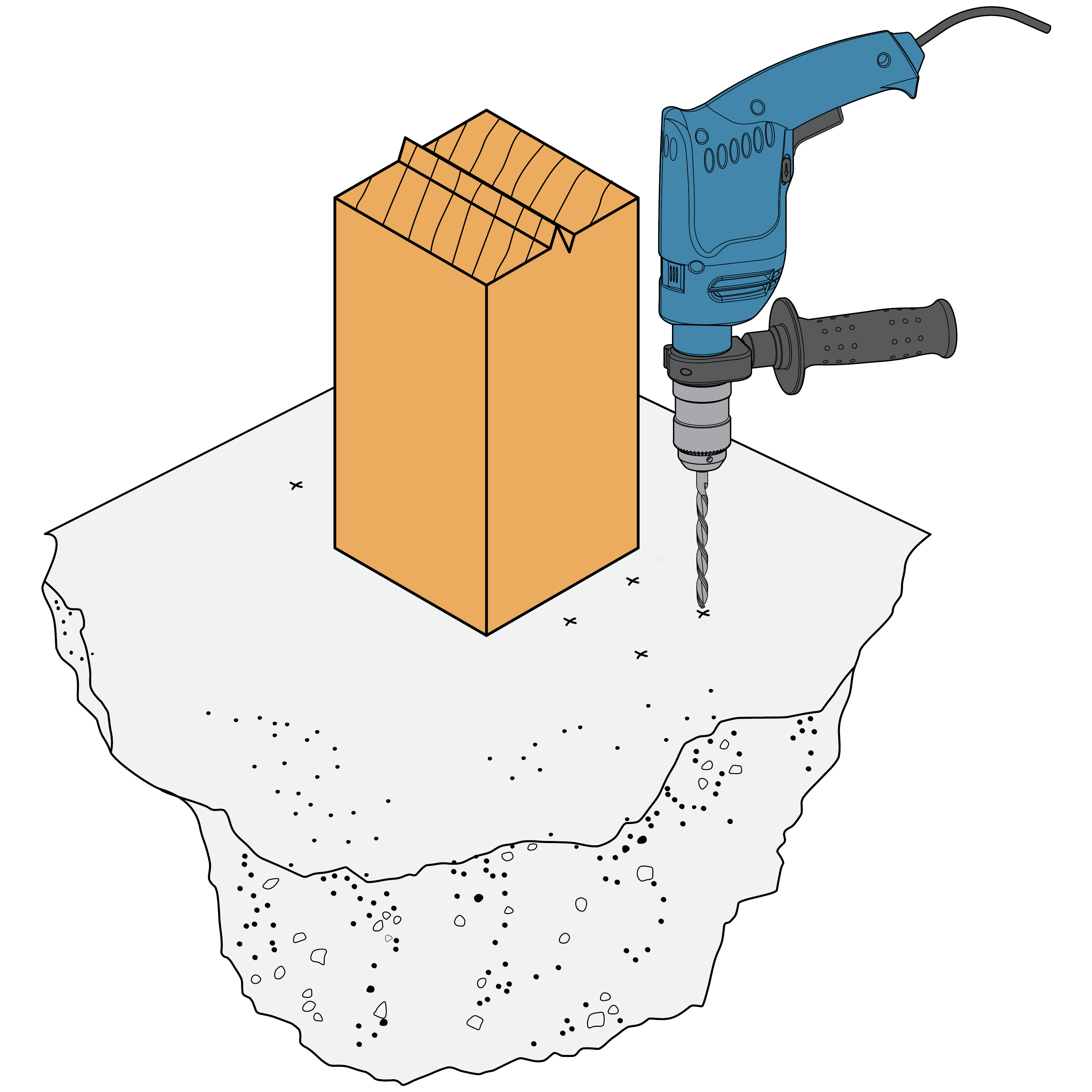

  • Befestigung von Holz auf Beton oder Stahl mit M10 Bolzen

Eignungsnachweise

Leistungserklärung (DoP)

Technische Bewertung (ETA)

eta-06-0106.pdf (13.43 MB)
