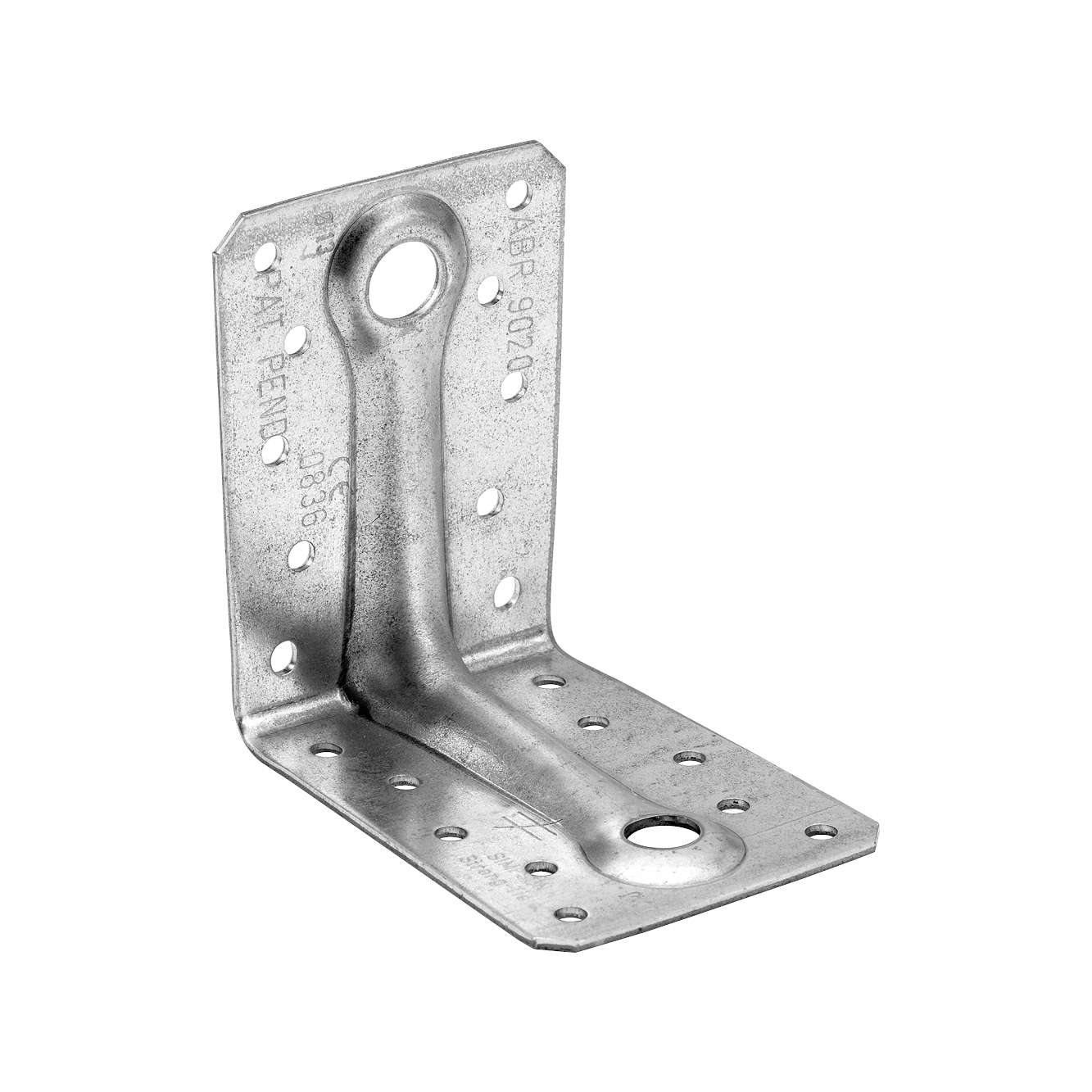

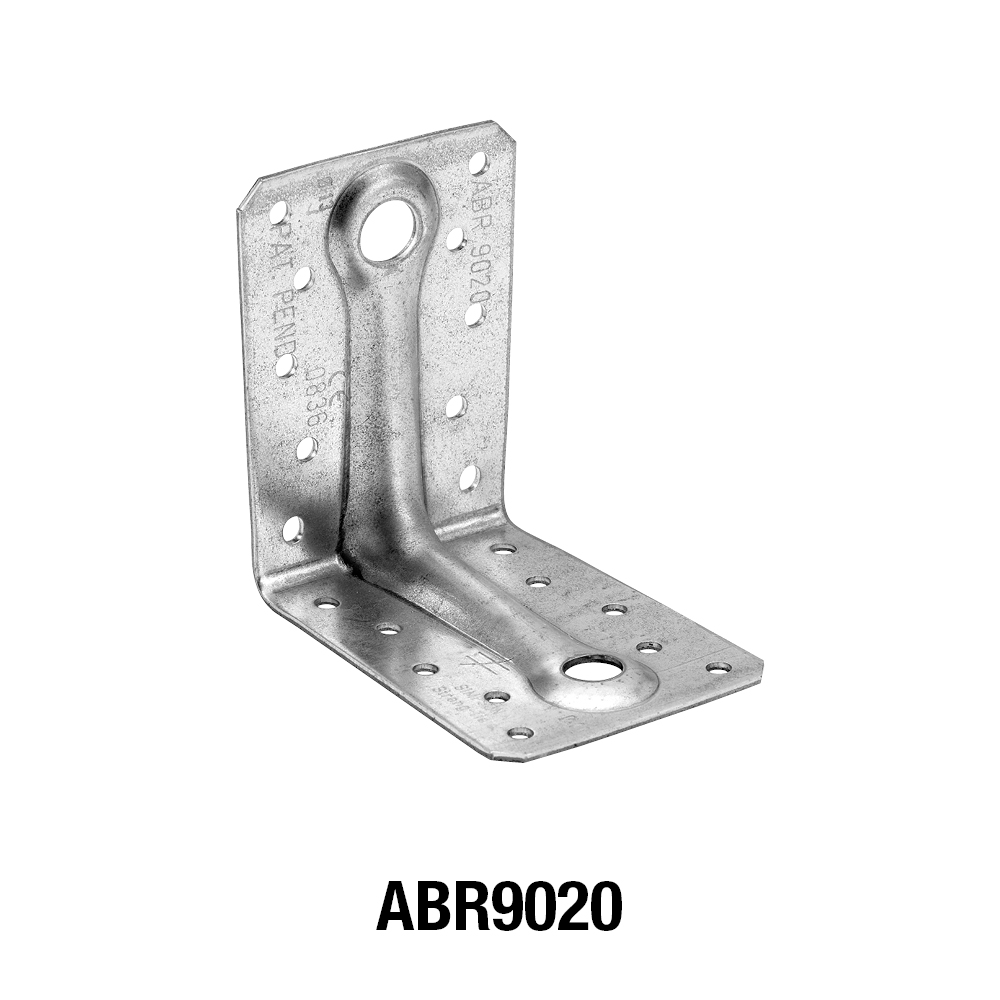

Winkelverbinder (9020)

ABR Winkelverbinder sind besonders für Anschlüsse geeignet, bei denen große Kräfte übertragen werden müssen. Die ABR sind mit Rippen versehen.

CE Kennzeichnung
CE Kennzeichnung
ETA
ETA
Nutzungsklasse 2
Nutzungsklasse 2
EPD
EPD
Feuerverzinkter Stahl Z275
Feuerverzinkter Stahl Z275
Innen
Innen

Produkt-Details

Eigenschaften

Material

Stahlqualität:

S 250 GD +Z 275 gemäß DIN EN 10346

Korrosionsschutz:

275 g/m2 beidseitig - entsprechend einer Zinkschichtdicke von ca. 20 μm

Vorteile

  • weniger Gewicht - dadurch bessere Handhabung im Lager
  • Hohe Belastungswerte
  • Europäisches Patent beantragt

Anwendung

Anwendbare Materialien

Auflager:

  • Holz, Holzverkstoffe

Aufzulagerndes Bauteil:

  • Holz, Holzwerkstoffe

Anwendungsbereich

  • Kompakte Holz-Holz Anschlüsse bei relativ großer Belastung in allen Richtungen z.B. Pfetten auf Haupträger, Fachwerkbinder usw.

Technische Daten

Abmessungen

Abmessungen

ReferenzVerbinder Abmessungen
SonstigesProduktabmessungen[mm]Schenkel A[mm]Schenkel B[mm]
Menge pro KartonGewicht[kg]A[mm]B[mm]C[mm]Stärke[mm]RundRund
Ø5[mm]Ø11[mm]Ø5[mm]Ø13[mm]
ABR902050.00.178888652101101

Kombinierte Belastung

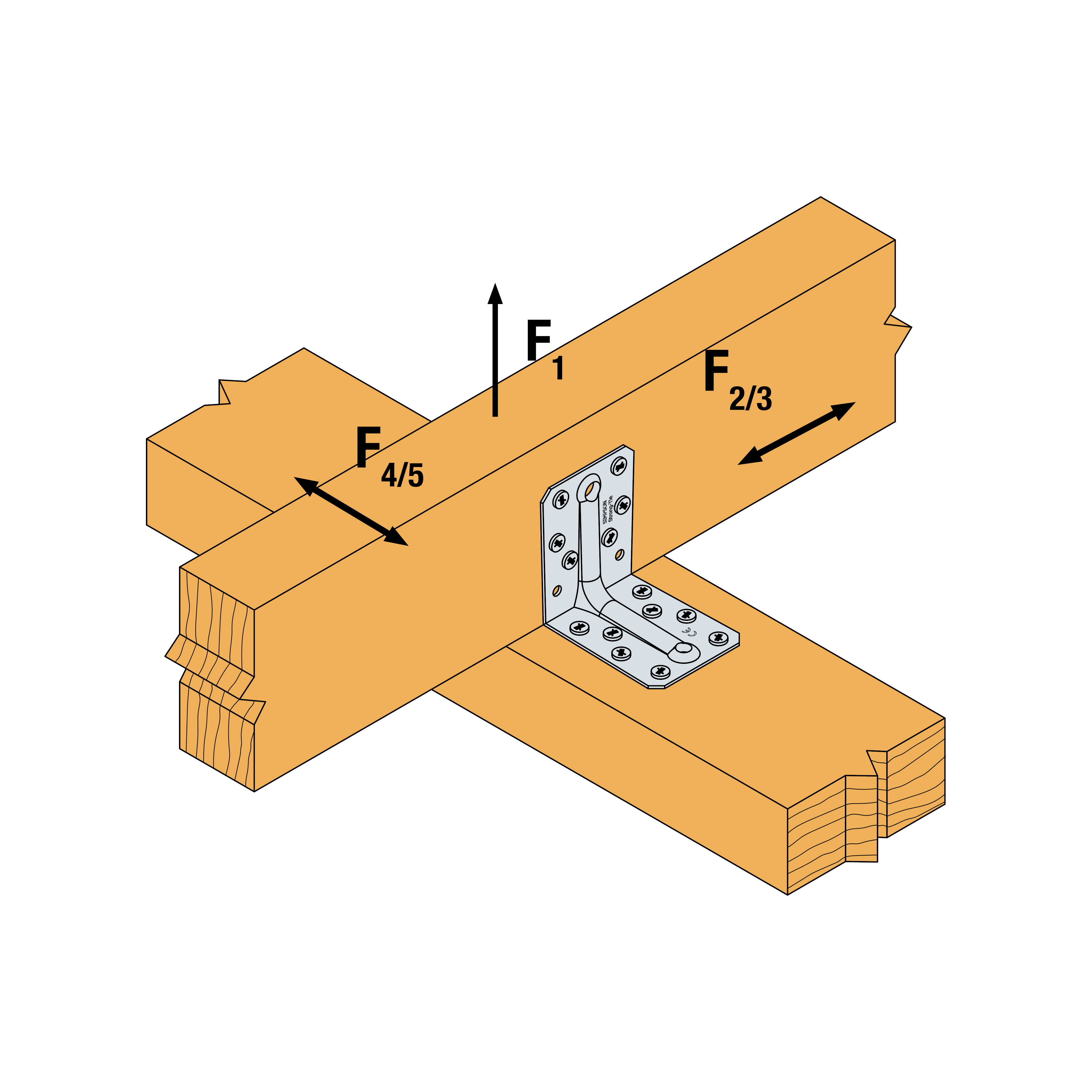

\sqrt{\left ( \frac {F_{1,d}} {R_{1,d}} + \frac {F_{4/5,d}}{R_{4/5,d}} \right )^2 + \left ( \frac{F_{2/3,d}}{R_{2/3,d}} \right )^2} \le 1

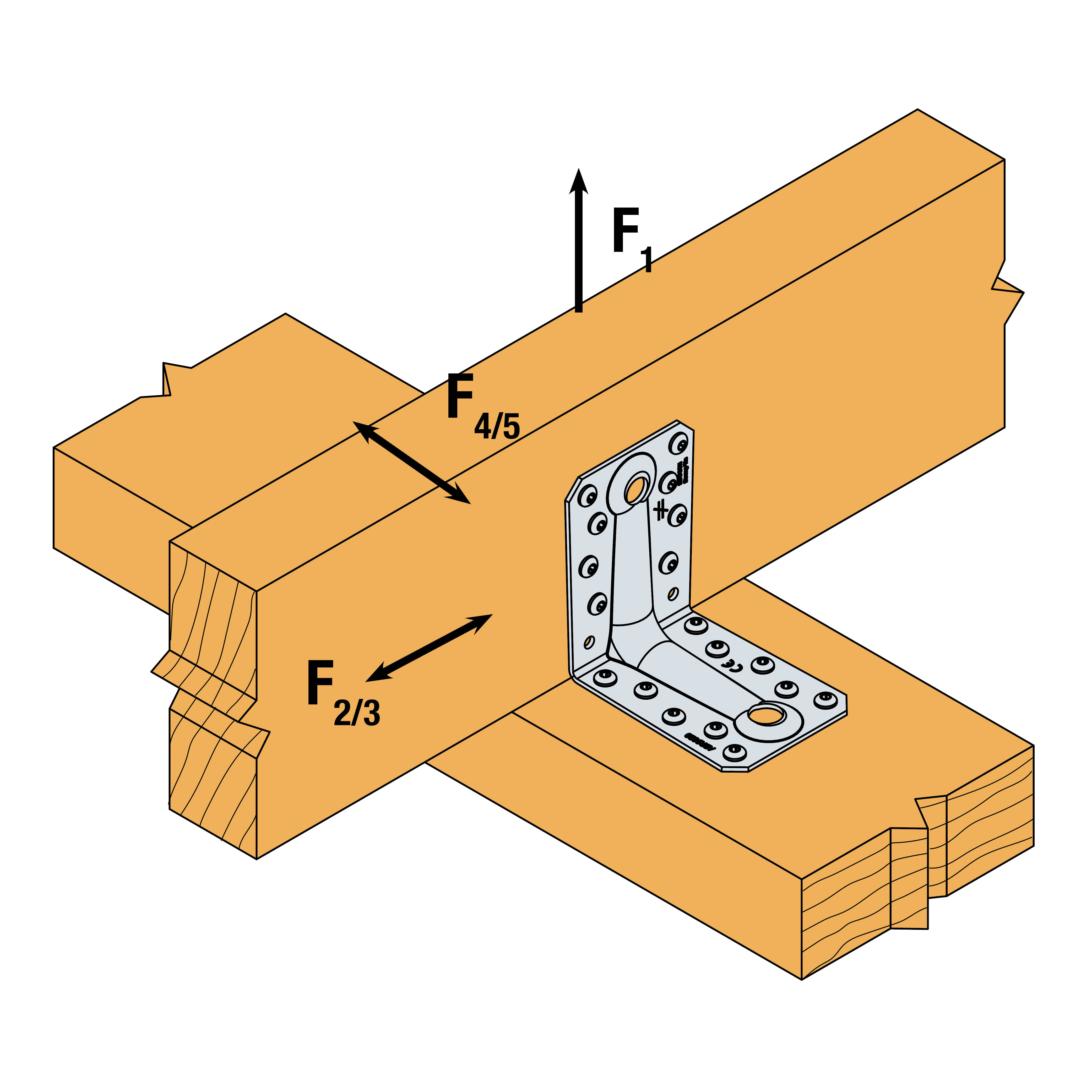

Tragfähigkeiten - Balken an Balken - Vollausnagelung - 2 Winkel pro Anschluß

Abmessungen

ReferenzWinkelverbinder-Tragfähigkeit
Tragfähigkeiten - Balken an Balken - Vollausnagelung
VerbindungsmittelCharakteristische Tragfähigkeit C24 - 2 Winkelverbinder je Anschluss[kN]
Schenkel ASchenkel BR₁,ₖR₂,ₖ=R₃,ₖR4,k = R5,k(1)
AnzahlAnzahlmit CNA 4,0 × 40mit CNA 4.0x50CNA4,0x60CSA5.0x40mit CNA 4,0 × 40mit CNA 4.0x50CNA4,0x60CSA5.0x40mit CNA 4,0 × 40
ABR90208.010.010.811.914.914.610.312.21312.34,9 / kmod^0,7

*b = 75 mm und e = 130 mm

Um die Widerstandswerte für eine einzelne Winkel zu erhalten, dürfen die Werte in der obigen Tabelle halbiert werden, vorausgesetzt der Hauptträger ist drehsteif gelagert. Wiederstandswerte für drehweich gelagerte Hauptträger finden Sie in unserer ETA-06/0106.

Tragfähigkeiten - Balken an Balken - Teilausnagelung - 2 Winkel pro Anschluss

Abmessungen

ReferenzWinkelverbinder-Tragfähigkeit
Tragfähigkeiten - Balken an Balken - Teilausnagelung
VerbindungsmittelCharakteristische Tragfähigkeit C24 - 2 Winkelverbinder je Anschluss[kN]
Schenkel ASchenkel BR₁,ₖR₂,ₖ=R₃,ₖ
AnzahlAnzahlmit CNA 4,0 × 40mit CNA 4.0x50CNA4,0x60mit CNA 4,0 × 40mit CNA 4.0x50CNA4,0x60
ABR90204.06.05.97.89.86.57.68.1

Um die Widerstandswerte für eine einzelne Winkel zu erhalten, dürfen die Werte in der obigen Tabelle halbiert werden, vorausgesetzt der Hauptträger ist drehsteif gelagert. Wiederstandswerte für drehweich gelagerte Hauptträger finden Sie in unserer ETA-06/0106.

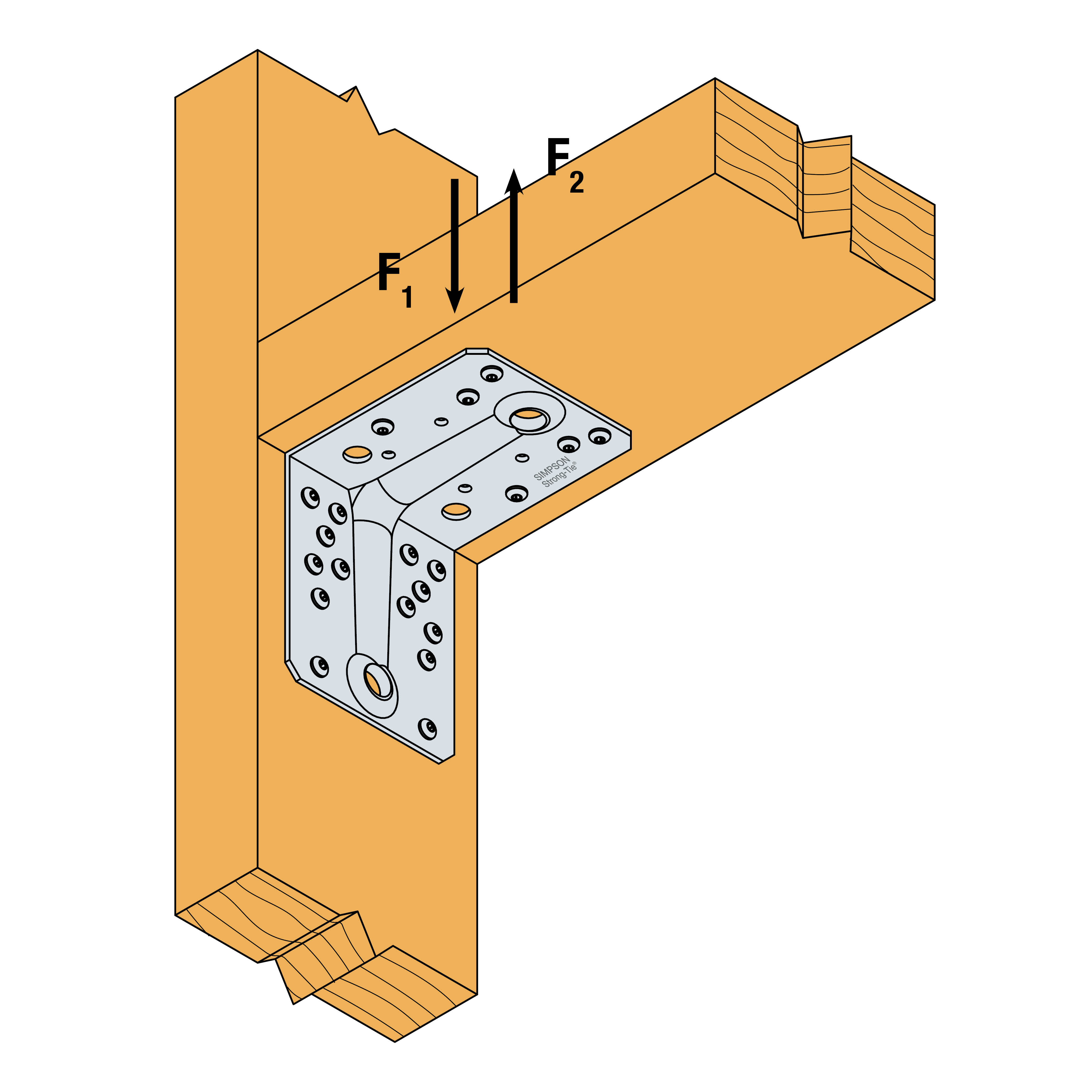

Installation

Installation

Installation

c

Befestigung

  • Die Befestigung erfolgt mit CNA4,0xℓ Kammnägeln oder CSA5,0xℓ Schrauben.
