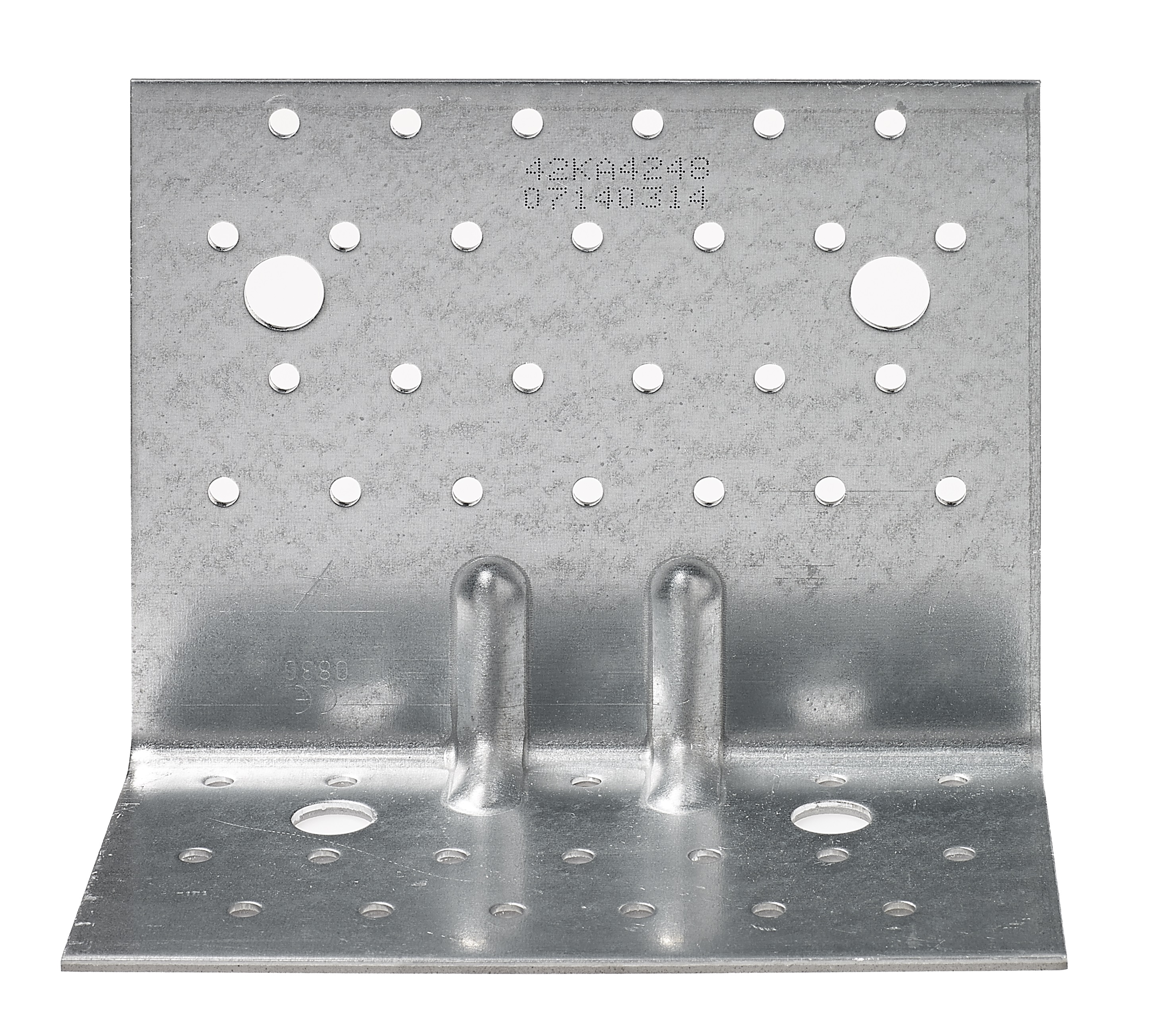

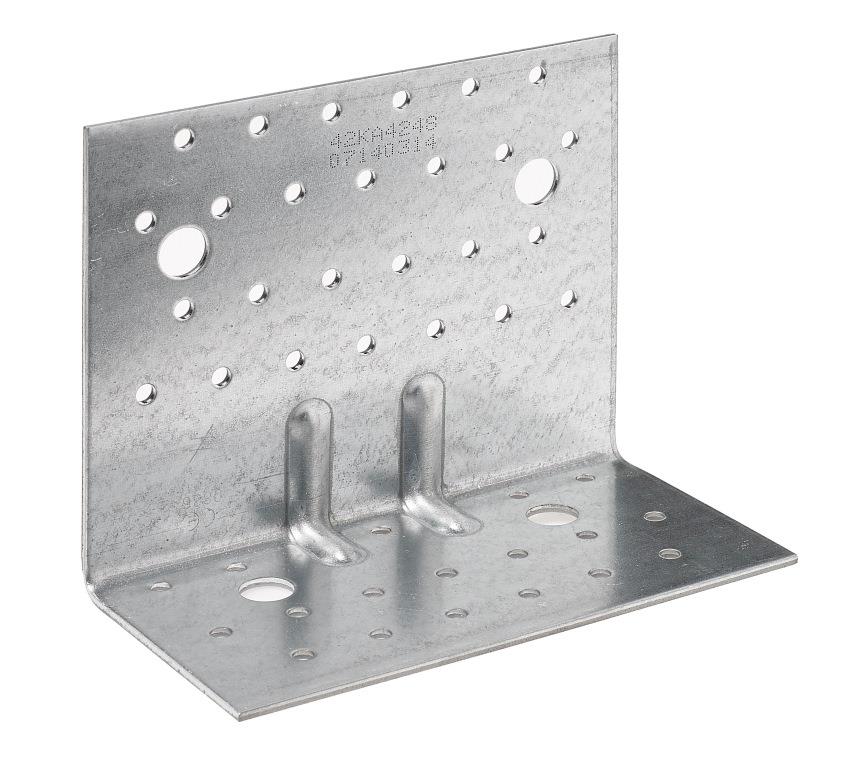

AG922

Winkelverbinder

Dieser Winkelverbinder ist für den Anschluss von Holzbauteilen an Holz oder Beton konzipiert.
Er kann sowohl Zug- als auch Schublasten aufnehmen. Bei Verwendung unterschiedlicher Ausnagelungen können Balken oder Stützen angeschlossen werden.
Ebenso können Brettsperrholzelemente angeschlossen werden, die Faserrichtung der Decklage ist hierbei zur Bestimmung der Verbindungsmittelabstände maßgebend.

Technisches Datenblatt

CE Kennzeichnung

ETA

Innen

Feuerverzinkter Stahl Z275

Nutzungsklasse 2

EPD

In Connector Selector verfügbar

Produkt-Details

Bilder

Eigenschaften

Material

Stahlqualität:

S 250 GD +Z 275 gemäß DIN EN 10346

Korrosionsschutz:

275 g/m2 beidseitig - entsprechend einer Zinkschichtdicke von ca. 20 μm

Vorteile

Für Anschlüsse an Holz oder Beton/Stahl
Angepasste Nagelbilder für Balken- oder Stützenverankerung
Hohe Belastungswerte bei Zug- und Schubbeanspruchung
Große 13mm Bohrungen für 12mm Bolzen
Zusätzliche Bohrungen für konstruktive Zwecke

Anwendung

Anwendbare Materialien

Auflager:

Holz, Holzwerkstoffe, Beton, Stahl

Aufzulagerndes Bauteil:

Holz, Holzwerkstoffe

Anwendungsbereich

Die AG Winkelverbinder sind für Holz / Holz oder Holz / Beton Anschlüsse in tragenden Konstruktionen geeignet.

Technische Daten

Abmessungen

Referenz	Verbinder Abmessungen
	Produktabmessungen[mm]				Schenkel A[mm]		Schenkel B[mm]		Sonstiges
	A[mm]	B[mm]	C[mm]	Stärke[mm]	Rund		Rund		Menge pro Karton	Gewicht[kg]
	A[mm]	B[mm]	C[mm]	Stärke[mm]	Ø5[mm]	Ø13	Ø5[mm]	Ø13[mm]	Menge pro Karton	Gewicht[kg]
AG922	121	79	150	2.5	26	2	18	2	25.0	0.54

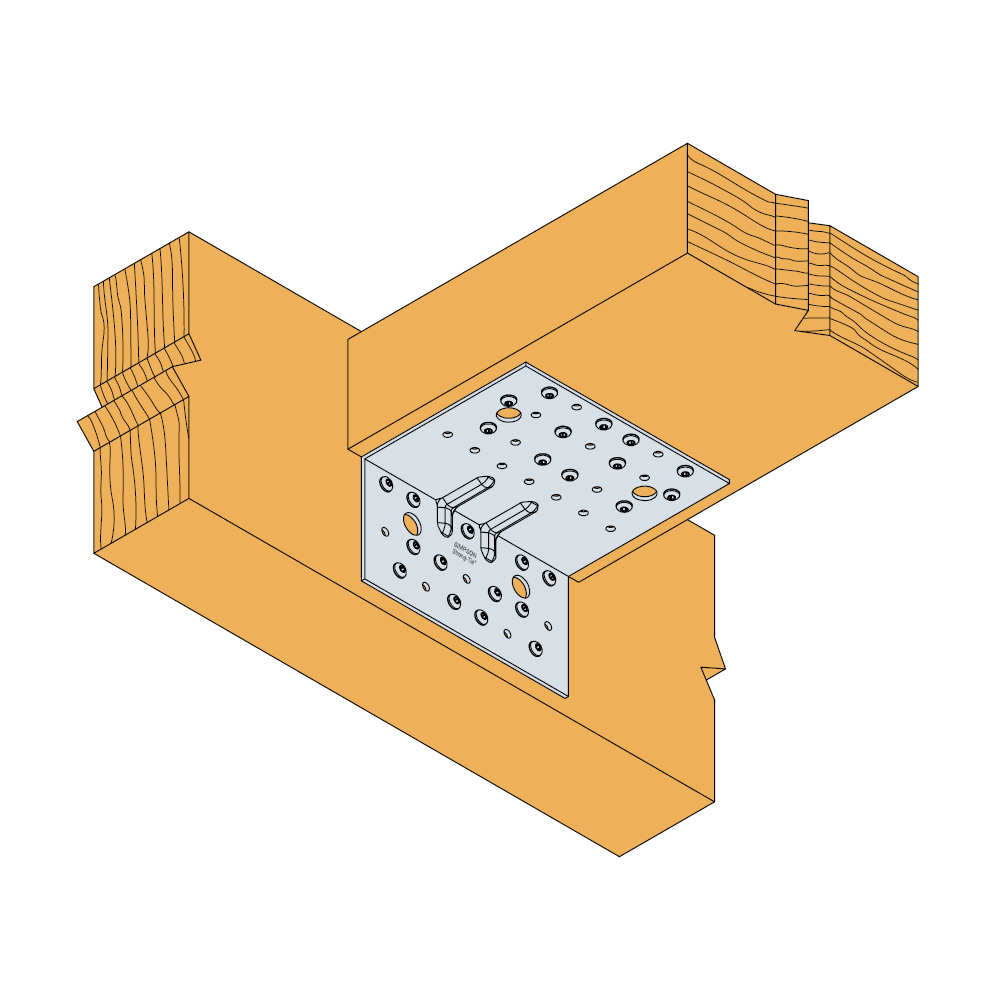

Balken an Balken - 2 Winkel pro Anschluss

Referenz	Winkelverbinder-Tragfähigkeit
	Tragfähigkeiten - Balken an Balken - Vollausnagelung
	Verbindungsmittel		Charakteristische Tragfähigkeit C24 - 2 Winkelverbinder je Anschluss[kN]
	Schenkel A	Schenkel B	R₁,ₖ	R₂,ₖ=R₃,ₖ[kN]
	Anzahl	Anzahl	mit CNA 4.0x50	mit CNA 4.0x50
AG922	16	13	18.5	29.5

Um die Widerstandswerte für eine einzelne Winkel zu erhalten, dürfen die Werte in der obigen Tabelle halbiert werden, vorausgesetzt der Hauptträger ist drehsteif gelagert. Wiederstandswerte für drehweich gelagerte Hauptträger finden Sie in unserer ETA-06/0106.

Stütze an Schwelle (Balken) - 2 Winkel pro Anschluss

Referenz	Winkelverbinder-Tragfähigkeit
	Tragfähigkeiten - Stütze an Balken
	Verbindungsmittel		Charakteristische Tragfähigkeit C24 - 2 Winkelverbinder je Anschluss[kN]
	Schenkel A	Schenkel B	R₁,ₖ
	Anzahl	Anzahl	mit CNA 4.0x50
AG922	12.0	13.0	19.5

Holz an Beton - 2 Winkel pro Anschluss

Referenz	Winkelverbinder-Tragfähigkeit
	Tragfähigkeiten - Balken an Beton
	Verbindungsmittel				Charakteristische Tragfähigkeit C24 - 2 Winkelverbinder je Anschluss[kN]
	Schenkel A		Schenkel B		R₁,ₖ	R₂,ₖ=R₃,ₖ
	Anzahl	Typ	Anzahl	Typ	mit CNA 4.0x50	mit CNA 4.0x50
AG922	16.0	CNA*	2.0	Ø12	30.6	48.2

*) Bolzenanker wie z.B. WA, BoAX II oder gleichwertig sind separat nachzuweisen.

Stütze an Beton - 2 Winkel pro Anschluss

Referenz	Winkelverbinder-Tragfähigkeit
	Tragfähigkeiten - Stütze an Beton
	Verbindungsmittel				Charakteristische Tragfähigkeit C24 - 2 Winkelverbinder je Anschluss[kN]
	Schenkel A		Schenkel B		R₁,ₖ
	Anzahl	Typ	Anzahl	Typ	mit CNA 4.0x50
AG922	12.0	CNA*	2.0	Ø12	37.5

*) Bolzenanker wie z.B. WA, BoAX II oder gleichwertig sind separat nachzuweisen.

Holz an Holz - 1 Winkel pro Anschluss (für Lastrichtung F4)

Referenz	Winkelverbinder-Tragfähigkeit
	Tragfähigkeiten - Balken an Balken
	Verbindungsmittel		Tragfähigkeiten - Holz C24 - 1 Winkelverbinder je Anschluss[kN]
	Schenkel A	Schenkel B	R4,k
	Anzahl	Anzahl	mit CNA 4.0x50
AG922	12.0	13.0	22.6

Holz an Beton - 1 Winkel pro Anschluss (für Lastrichtung F4)

Referenz	Winkelverbinder-Tragfähigkeit
	Charaketristische Tragfähigkeit - Holz an Beton
	Verbindungsmittel				Tragfähigkeiten - Holz C24 - 1 Winkelverbinder je Anschluss[kN]
	Schenkel A		Schenkel B		R4,k
	Anzahl	Typ	Anzahl	Typ	mit CNA 4.0x50
AG922	12.0	CNA*	2.0	Ø12	24.8

*) Bolzenanker z.B. WA, BoAX II oder gleichwertig sind separat nachzuweisen.

Installation

Befestigungsmittel

Auf der Holzsseite erfolgt die Befestigung mit CNA4,0xℓ Kammnägeln oder CSA5,0xℓ Schrauben.
Auf der Betonseite erfolgt die Befestigung mit Bolzen Ø12mm.
