E9/2.5

Winkelverbinder

E9/2,5 Winkelverbinder sind besonders für Anschlüsse geeignet, bei denen große Kräfte übertragen werden müssen. Die E9/2,5 Winkelverbinder sind mit Rippen versehen.

CE Kennzeichnung
ETA
Nutzungsklasse 2
Innen
Galvanisch verzinkter Stahl Z275

Produkt-Details

Bilder

Eigenschaften

Material

Stahlqualität:

S 250 GD +Z 275 gemäß DIN EN 10346

Korrosionsschutz:

275 g/m2 beidseitig - entsprechend einer Zinkschichtdicke von ca. 20 μm

Vorteile

  • Hohe Zug- und Schubkraftbelasbarkeit  durch die Rippenverstärkung
  • Optimierte Tragfähigkeiten für Voll- und Teilausnagelung
  • Zur Befestigungen von Nebenträger an Stützen un Haupträger sowie von Stützen geeignet

Anwendung

Anwendbare Materialien

Auflager:

  • Holz, geeignete Holzwerkstoffe

Aufzulagerndes Bauteil:

  • Holz, geeignete Holzwerkstoffe

Anwendungsbereich

  • Befestigungen von Holzbalken, Holzstützen an Pfetten oder Haupträger

Technische Daten

Abmessungen

Abmessungen

Artikel Abmessungen [mm] Schenkel A Schenkel B
A B C t Ø5 Ø11 Ø11x34 Ø5 Ø11
E9/2,5 154 152.5 65 2.5 14 1 1 14 2

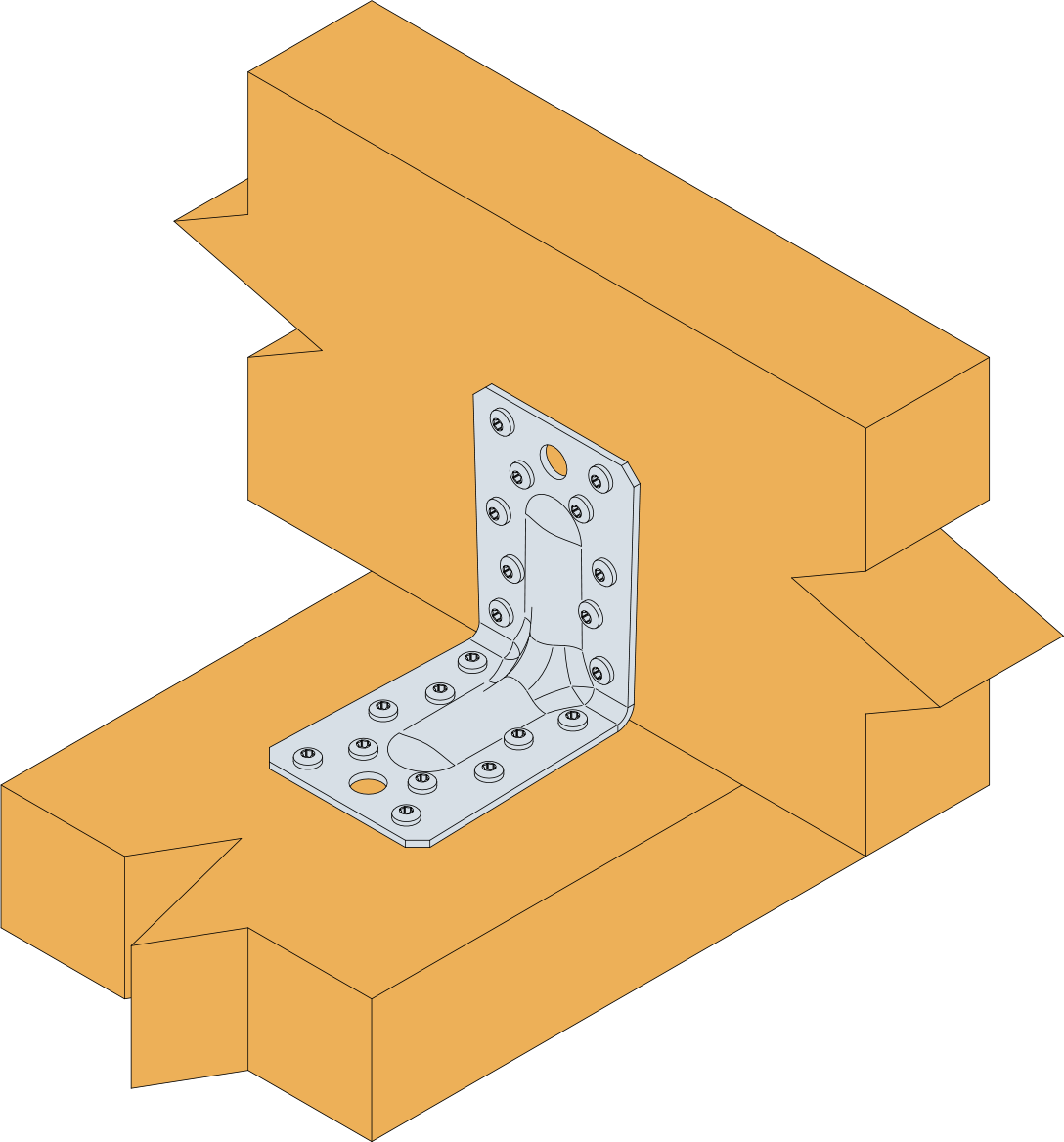

Tragfähigkeiten - Holz an Holz / 2 Winkel pro Verbindung / Vollausnagelung

Artikel Tragfähigkeiten - Balken an Balken - Vollausnagelung
Verbindungsmittel Charakteristische Tragfähigkeit C24 - 2 Winkelverbinder je Anschluss [kN]
Schenkel A Schenkel B R1.k R2.k = R3.k
Anzahl Anzahl CNA4.0x50 CNA4.0x50
E9/2,5 12 14 8.5 / kmod^(-0.1) 13

To obtain the resistance values for a single bracket, the values in the above table should be divided by two, provided that the supported beam is locked in rotation. Please consult our ETA-06/0106 if the beam is free to rotate.

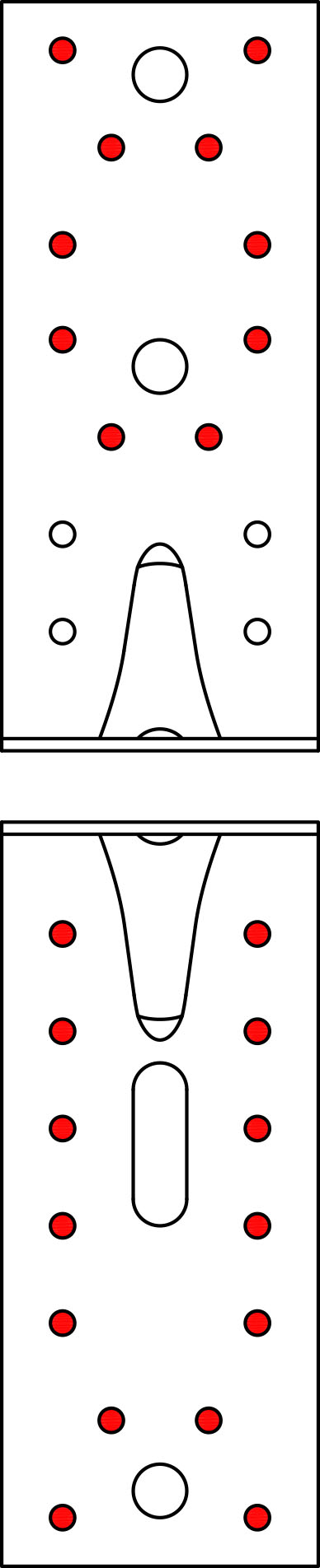

Tragfähigkeiten - Holz an Holz / 2 Winkel pro Verbindung / Teilausnagelung

Artikel Tragfähigkeiten - Balken an Balken - Vollausnagelung
Verbindungsmittel Charakteristische Tragfähigkeit C24 - 2 Winkelverbinder je Anschluss [kN]
Schenkel A Schenkel B R1.k R2.k = R3.k
Anzahl Anzahl CNA4.0x50 CNA4.0x50
E9/2,5 8 6 3.6 / kmod^(-0.2) 8.9

* The published characteristic capacity is based on short term load duration and service class 2 according to EC5 (EN 1995) – kmod = 0.9. For other load duration and service class, please refer to the ETA to get more accurate capacities

To obtain the resistance values for a single bracket, the values in the above table should be divided by two, provided that the supported beam is locked in rotation. Please consult our ETA-06/0106 if the beam is free to rotate.

Tragfähigkeiten - Stütze an Schwelle / 2 Winkel pro Verbindung

Artikel Tragfähigkeiten - Stütze an Balken
Verbindungsmittel Charakteristische Tragfähigkeit C24 - 2 Winkelverbinder je Anschluss [kN]
Schenkel A Schenkel B R1.k R2.k = R3.k
Anzahl Anzahl CNA4.0x50 CNA4.0x50
E9/2,5 10 14 5.1 8.6

To obtain the resistance values for a single bracket, the values in the above table should be divided by two, provided that the supported beam is locked in rotation. Please consult our ETA-06/0106 if the beam is free to rotate.

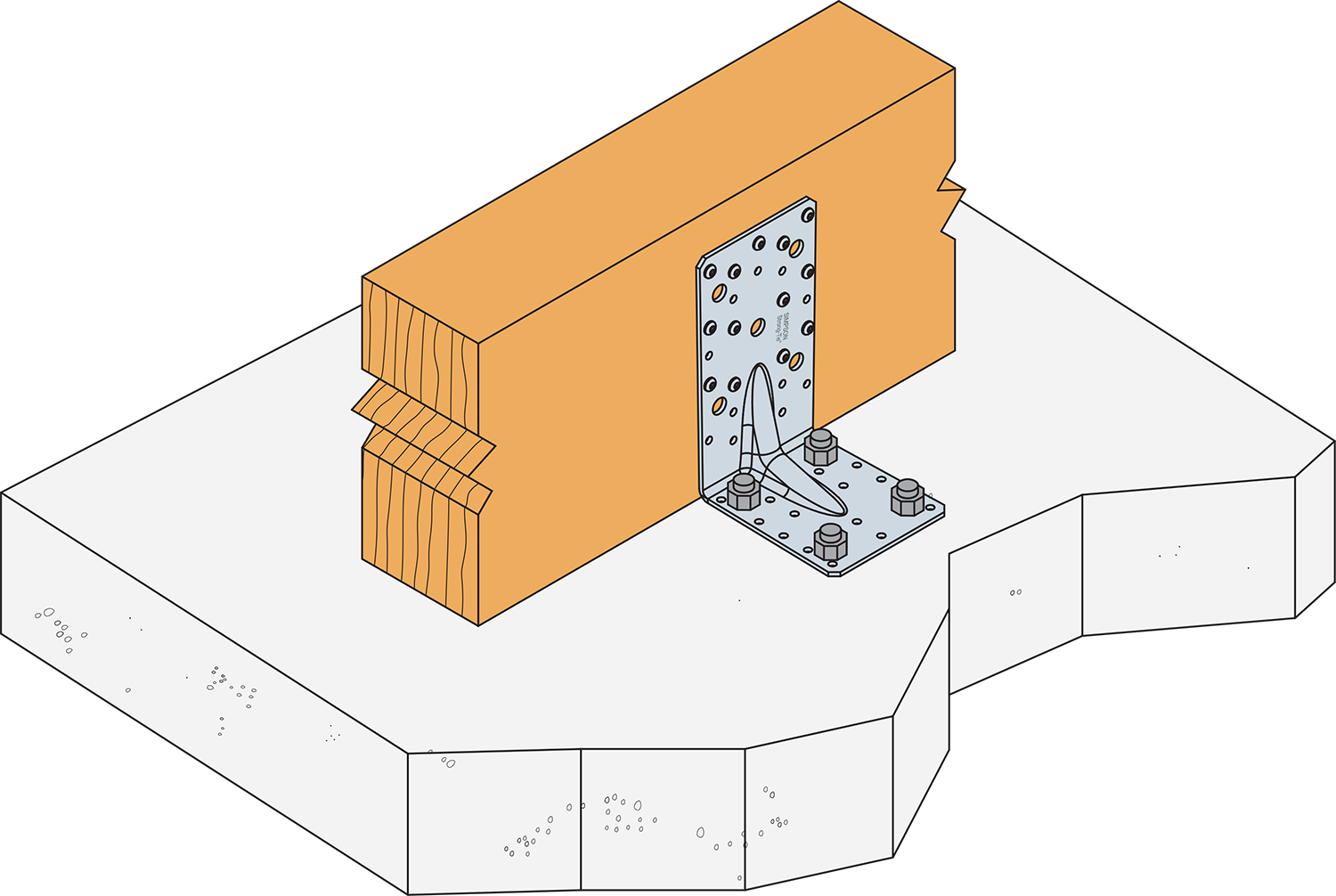

Stütze an Beton / 2 Winkel pro Verbindung

Artikel Tragfähigkeiten - Balken an Beton
Verbindungsmittel Charakteristische Tragfähigkeit C24 - 2 Winkelverbinder je Anschluss [kN]
Schenkel A Schenkel B R1.k
Anzahl Typ Anzahl Typ CNA4.0x35
E9/2,5 12 CNA* 1 Ø10 6

*)   Bolzenanker wie z.B. WA, BoAX II oder gleichwertig sind separat nachzuweisen.

Installation

Installation

Befestigung

  • Die Befestigung erfolgt mit CNA4,0xℓ Kammnägeln oder CSA5,0xℓ Schrauben.

Befestigung

  1. Approcher l’élément à fixer du support,
  2. Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées,
  3. Si le support est en bois, l’équerre est aussi pointée ou vissée sur celui-ci,
  4. Si le support est en béton, fixer l’équerre en respectant les préconisations de pose de l’ancrage choisi.
