Winkelverbinder (9015 100)

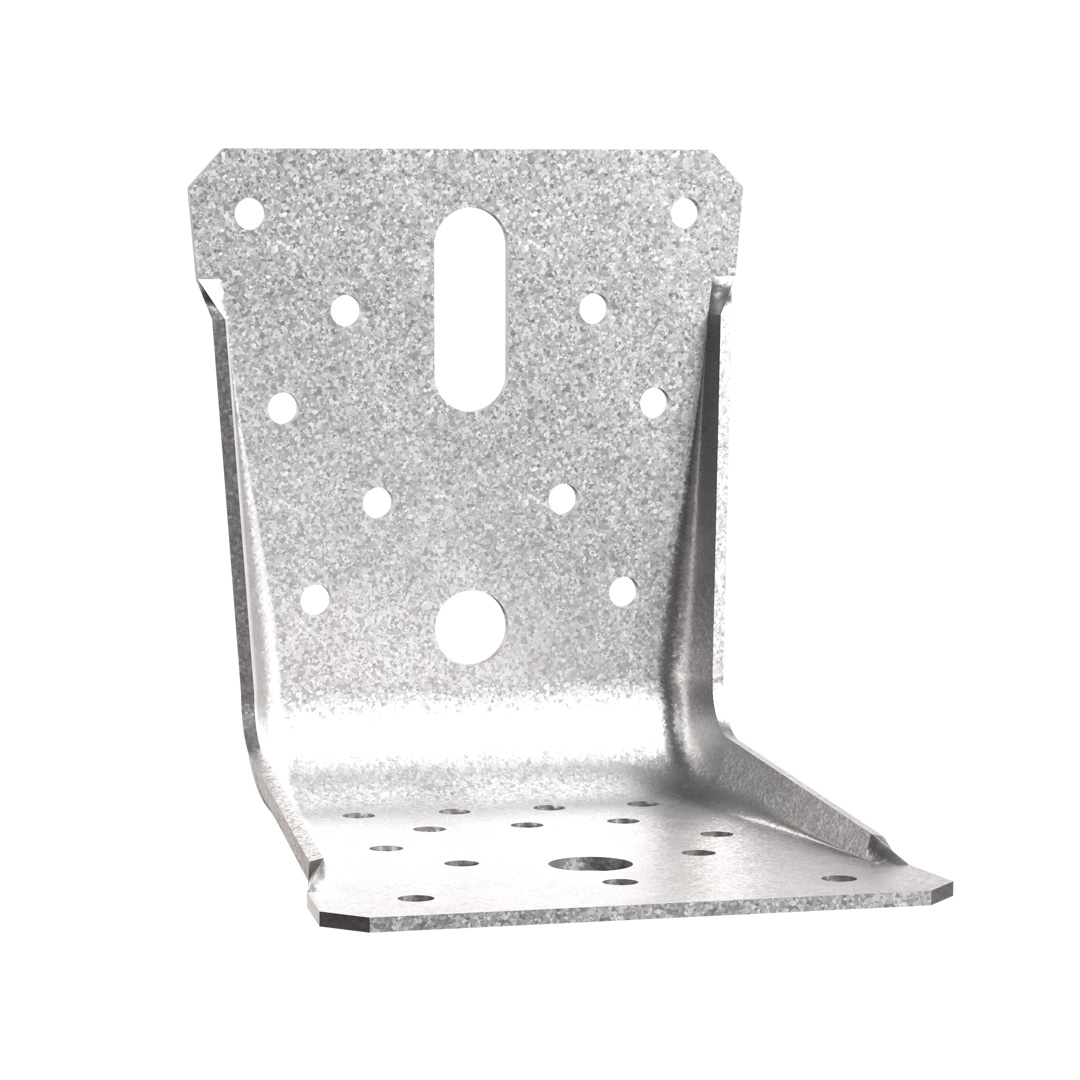

ABR Winkelverbinder sind besonders für Anschlüsse geeignet, bei denen große Kräfte übertragen werden müssen. Die ABR Winkelverbinder sind mit Rippen versehen.

Technisches Datenblatt

CE Kennzeichnung

ETA

Feuerverzinkter Stahl Z275

Nutzungsklasse 2

Innen

EPD

In Connector Selector verfügbar

Produkt-Details

Bilder

Eigenschaften

Material

Stahlqualität:

S 250 GD +Z 275 gemäß DIN EN 10346

Korrosionsschutz:

275 g/m2 beidseitig - entsprechend einer Zinkschichtdicke von ca. 20 μm

Vorteile

Hohe Steifigkeit durch beidseitige Aufkantung
Hohe Belastungswerte

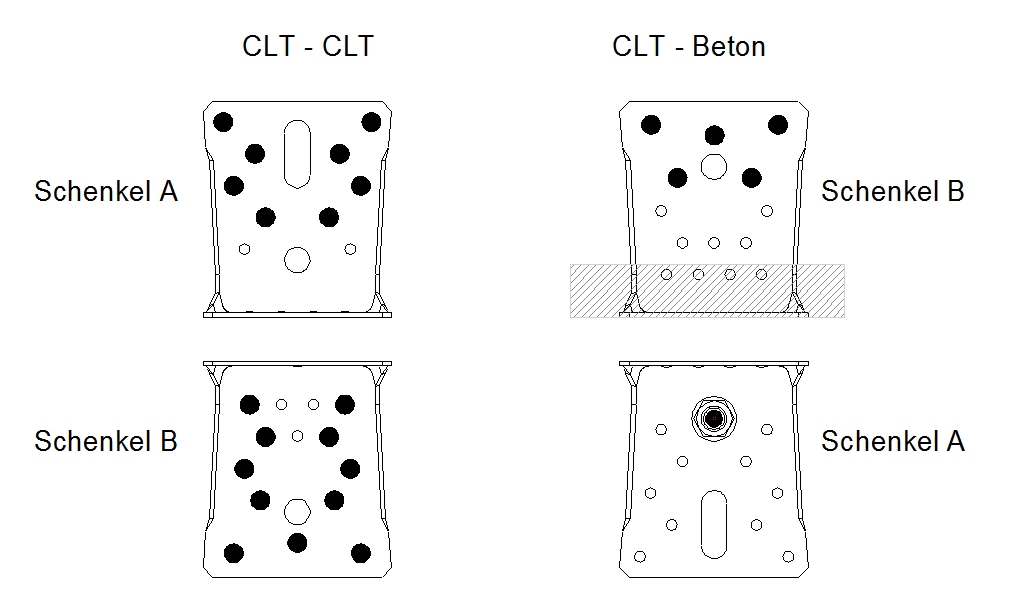

Optimiertes Nagelbild
ABR100: Bohrungen Ø12mm für M10er Bolzen
ABR100: Betonanschluss mit nur einem Bolzen möglich
ABR9015: Weniger Gewicht- dadurch bessere Handhabung im Lager
ABR9015: Ø13 mm Bolzenlöcher für konstruktive Befestigungen

Anwendung

Anwendbare Materialien

Auflager:

Holz, Holzwerkstoffe, Beton, Stahl

Aufzulagerndes Bauteil:

Holz, Holzwerkstoffe

Anwendungsbereich

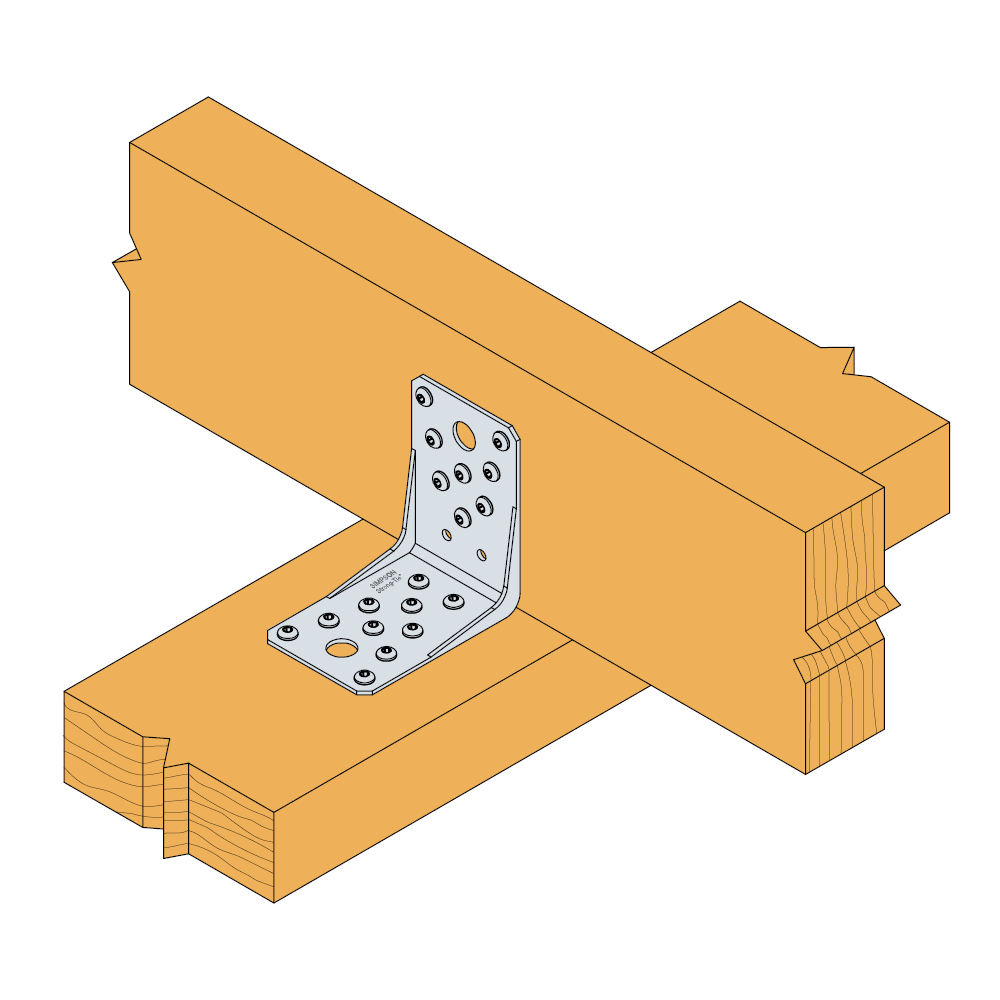

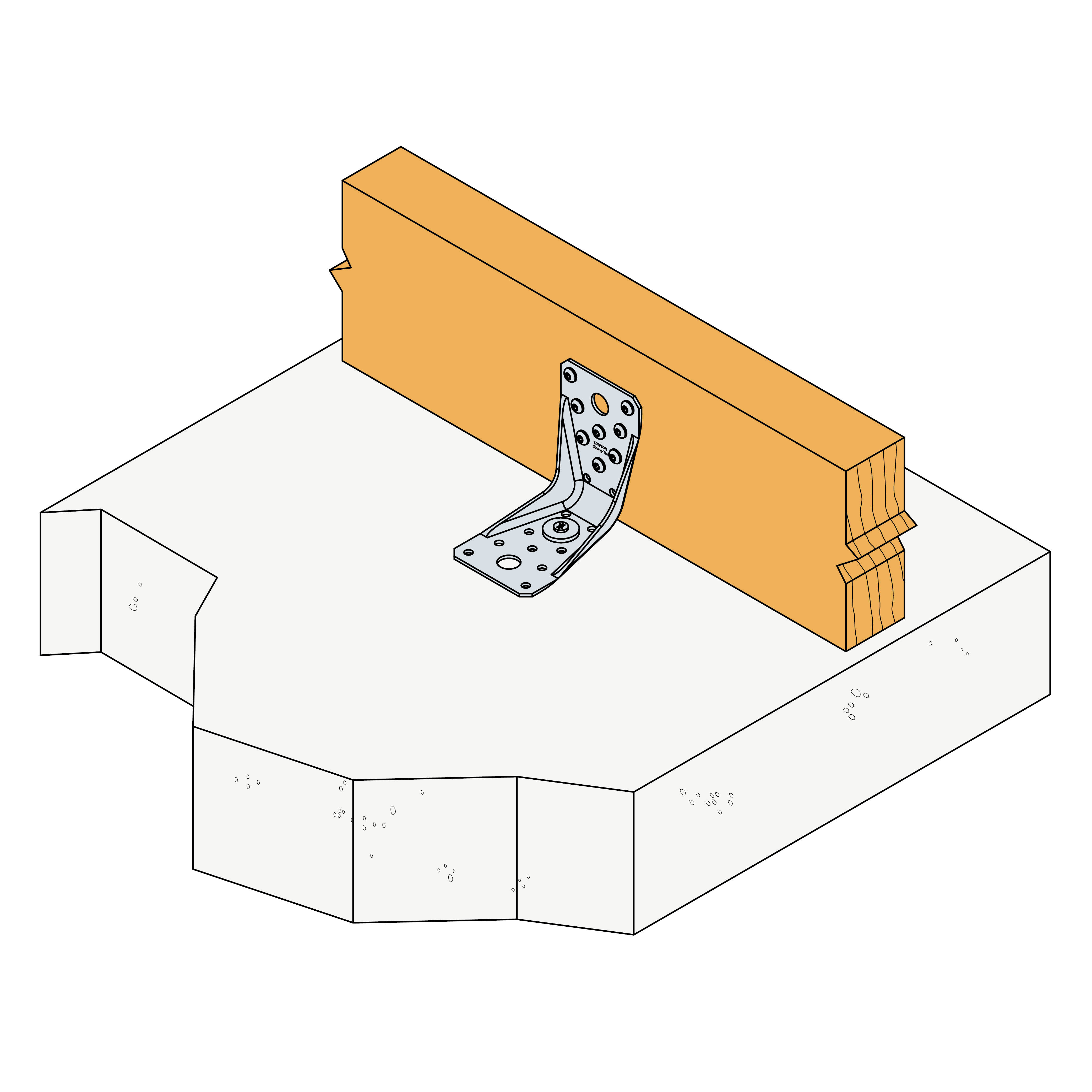

Die ABR Winkelverbinder werden für Holz/Holz , Holz/Beton oder Holz/Stahl Anschlüsse verwendet, sowie besonders zur Übertragung von großen Kräften.

Technische Daten

Abmessungen

Referenz	Verbinder Abmessungen
	Sonstiges		Produktabmessungen[mm]				Schenkel A[mm]				Schenkel B[mm]
	Menge pro Karton	Gewicht[kg]	A[mm]	B[mm]	C[mm]	Stärke[mm]	Rund			Langloch	Rund
	Menge pro Karton	Gewicht[kg]	A[mm]	B[mm]	C[mm]	Stärke[mm]	Ø5[mm]	Ø12	Ø13	Ø12x32	Ø5[mm]	Ø12	Ø13[mm]
ABR9015	50.0	0.11	89	89	60	1.5	10	-	1	-	10	-	1
ABR100	50.0	0.26	103	103	90	2	10	1	-	1	14	1	-

Charakter. Tragfähigkeit - Holz an Holz - 2 Winkelverbinder pro Anschluss

Abmessungen

Referenz	Winkelverbinder-Tragfähigkeit
	Tragfähigkeiten - Balken an Balken - Vollausnagelung
	Verbindungsmittel		Charakteristische Tragfähigkeit C24 - 2 Winkelverbinder je Anschluss[kN]

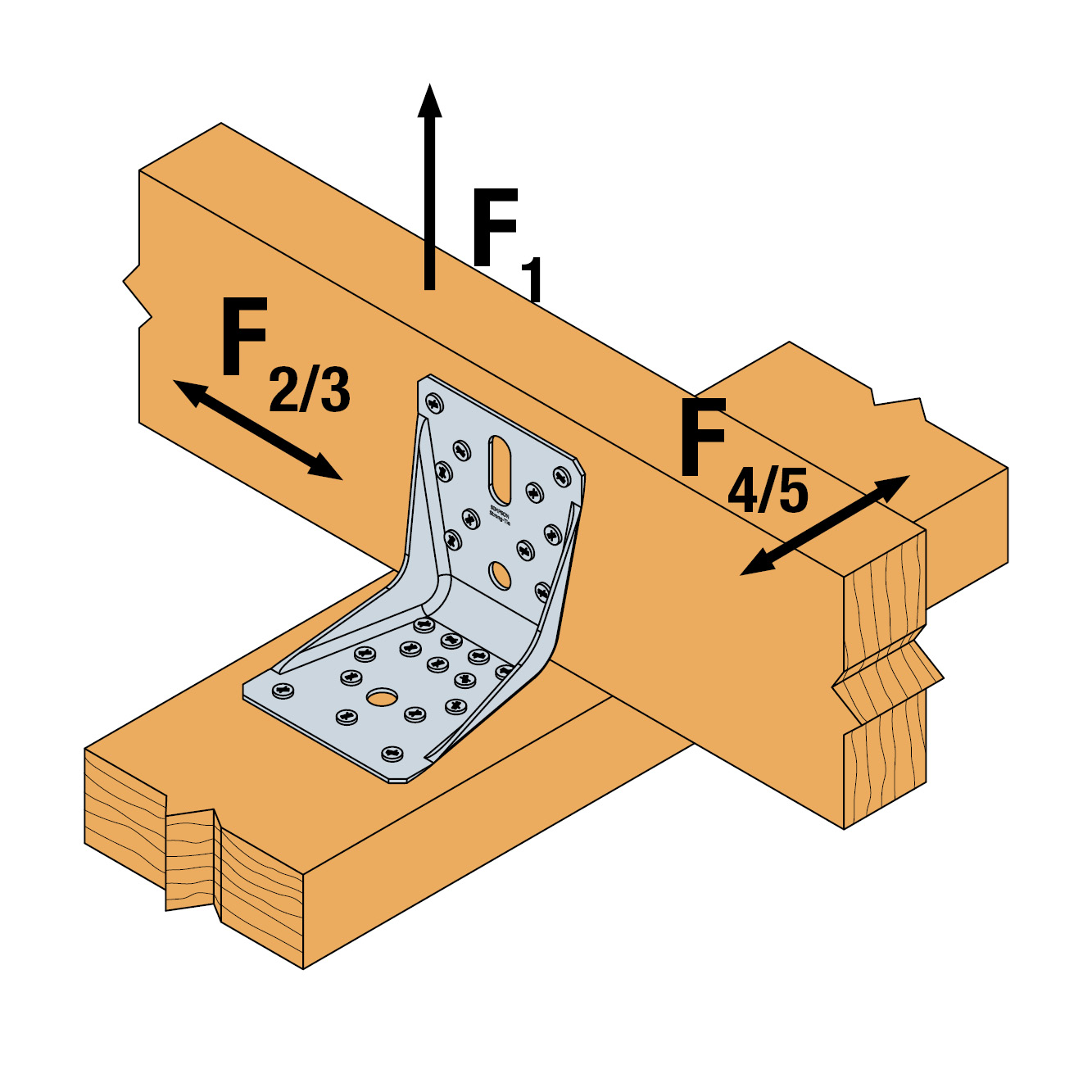

	Schenkel A	Schenkel B	R₁,ₖ			R₂,ₖ=R₃,ₖ			R4,k = R5,k(1)
	Anzahl	Anzahl	mit CNA 4.0x50	CNA4,0x60	CSA5.0x40	mit CNA 4.0x50	CNA4,0x60	CSA5.0x40	mit CNA 4.0x50	CNA4,0x60	CSA5.0x40
ABR9015	8.0	10.0	5.4	6.6	13.2	8	9.6	10.5	-	-	5 /kmod^0,4
ABR100	10.0	14.0	15.7	19.7	min (26,7/kmod^0,2 ; 27 /kmod)	14.2	16.7	20.3	5.1	5.1	5.1

1) b = 75 mm ; e = 130 mm

Um die Widerstandswerte für eine einzelne Winkel zu erhalten, dürfen die Werte in der obigen Tabelle halbiert werden, vorausgesetzt der Hauptträger ist drehsteif gelagert. Wiederstandswerte für drehweich gelagerte Hauptträger finden Sie in unserer ETA-06/0106.

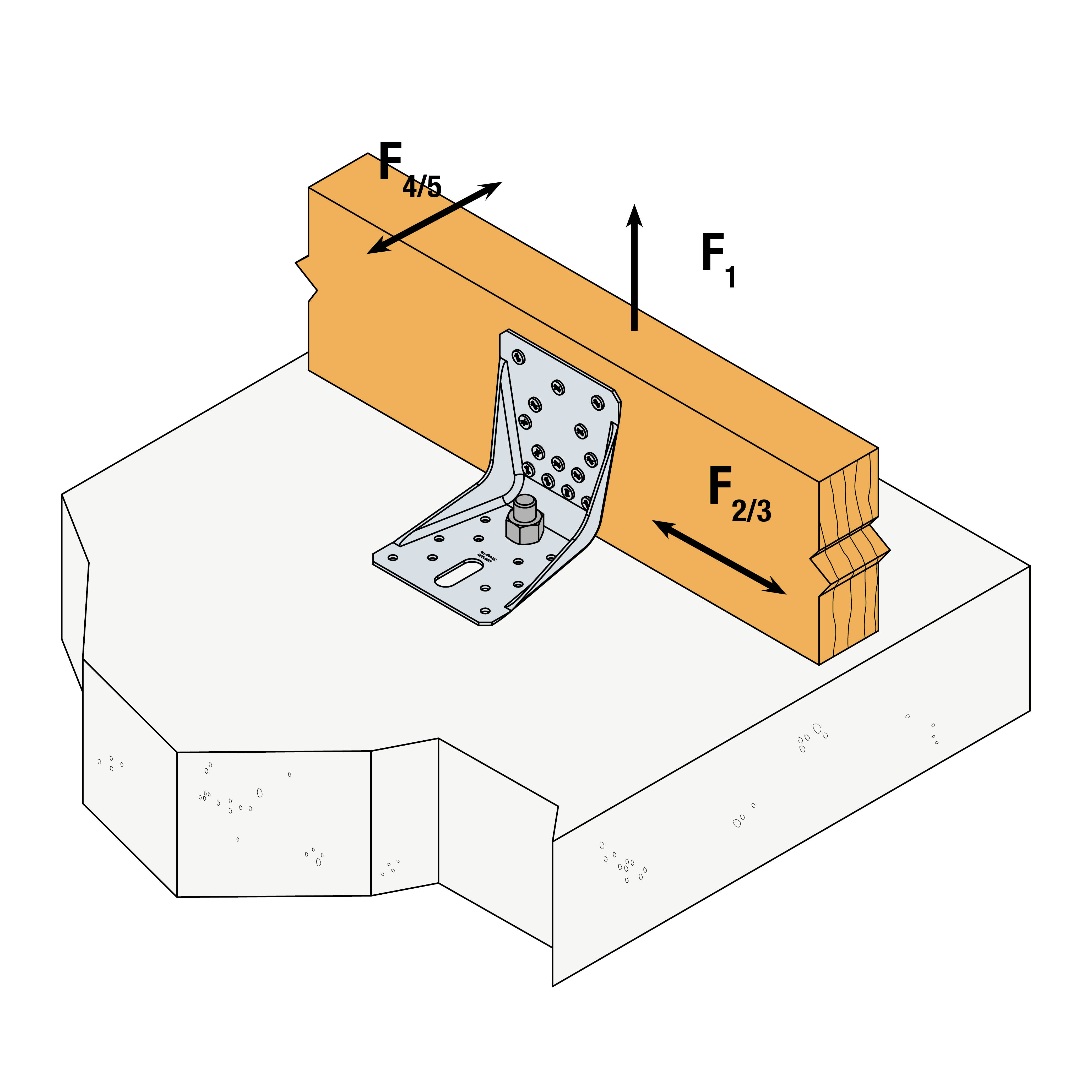

Charakter. Tragfähigkeit - Holz an Beton - 2 Winkelverbinder pro Anschluss

Abmessungen

Referenz	Winkelverbinder-Tragfähigkeit
	Tragfähigkeiten - Balken an Beton
	Verbindungsmittel				Charakteristische Tragfähigkeit C24 - 2 Winkelverbinder je Anschluss[kN]
	Schenkel A		Schenkel B		R₁,ₖ			R₂,ₖ=R₃,ₖ			R4/5,k
	Anzahl	Typ	Anzahl	Typ	CNA4.0x35	mit CNA 4,0 × 40	mit CNA 4.0x50	CNA4.0x35	mit CNA 4,0 × 40	mit CNA 4.0x50	CNA4.0x35	mit CNA 4,0 × 40
ABR100	1.0	Ø10	10.0	CNA*	min (17,1; 21,6 /kmod)	min (20,6; 21,6 /kmod)	min (26,6; 21,6 /kmod)	7.2	8.7	10.9	8.6	10.4

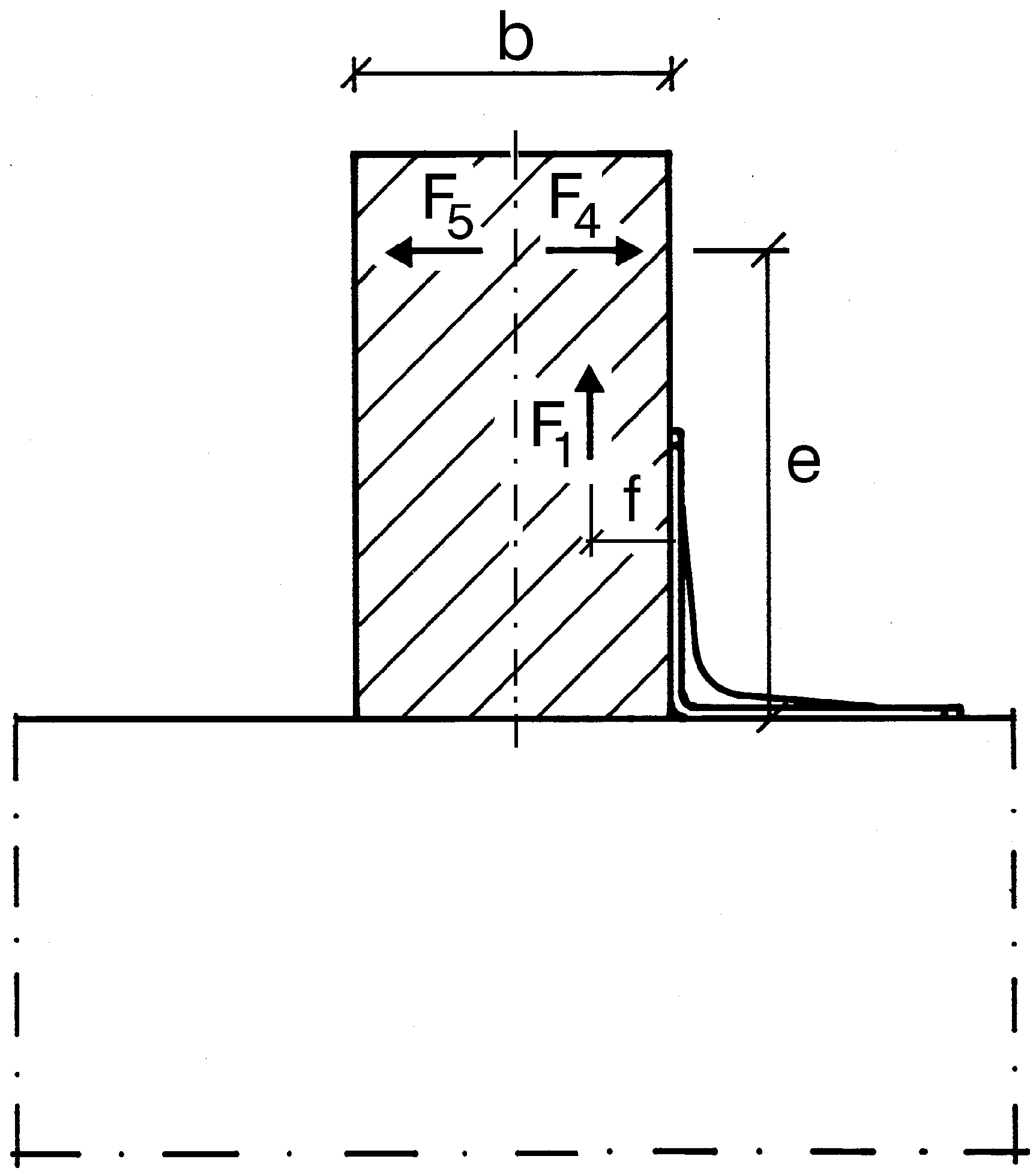

Bei einer Last F_4/5 ist eine zusätzliche Zuglast auf der lastzugewandten Seite mit F₁^* = F_4/5 x e / b zu berücksichtigen,
mit e= Abstand der Last F_4/5 ; b = Breite des anzuschließendes Holzes.

Bolzenanker sind separat nachzuweisen, siehe hierzu weitere Angaben in der aktuellen ETA.

Bemessung

Für die Überlagerung der Einwirkungen ist nachzuweisen:

$\sqrt{\left ( \frac {F_{1,d}} {R_{1,d}} + \frac {F_{4/5,d}}{R_{4/5,d}} \right )^2 + \left ( \frac{F_{2/3,d}}{R_{2/3,d}} \right )^2} \le 1$
