Winkelverbinder - ER | Simpson Strong-Tie

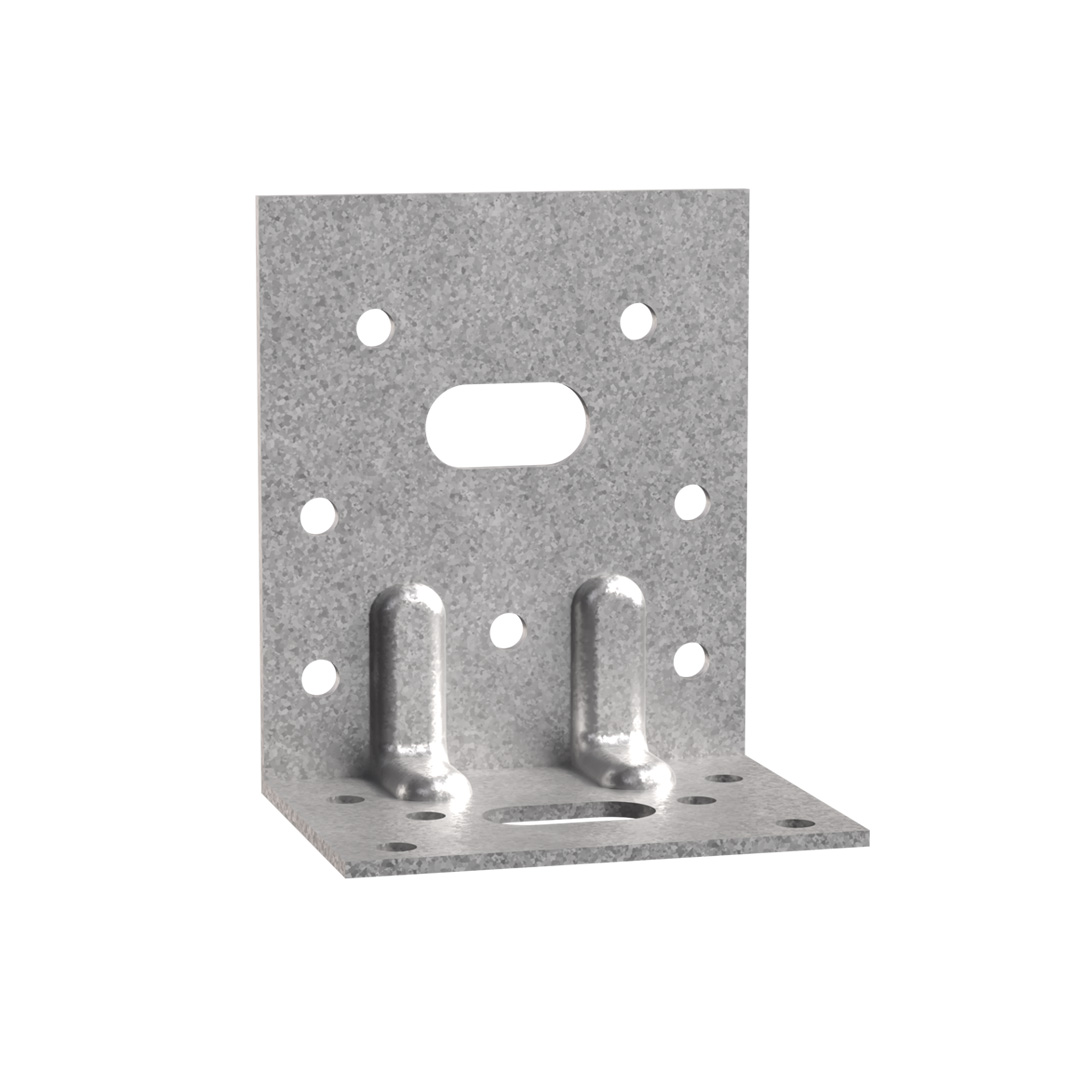

E Winkelverbinder sind mit kleinen Verstärkungsrippen versehen. Geeignet zum Anschluss von Holz-Beton, Holz-Mauerwerk, Holz-Stahl oder Holz-Holz in vielen Lastbereichen.

Die Langlöcher in den Winkeln bieten eine Montageausgleichmoglichkeit.

Technisches Datenblatt

CE Kennzeichnung

ETA

Nutzungsklasse 2

Innen

EPD

Feuerverzinkter Stahl Z275

Produkt-Details

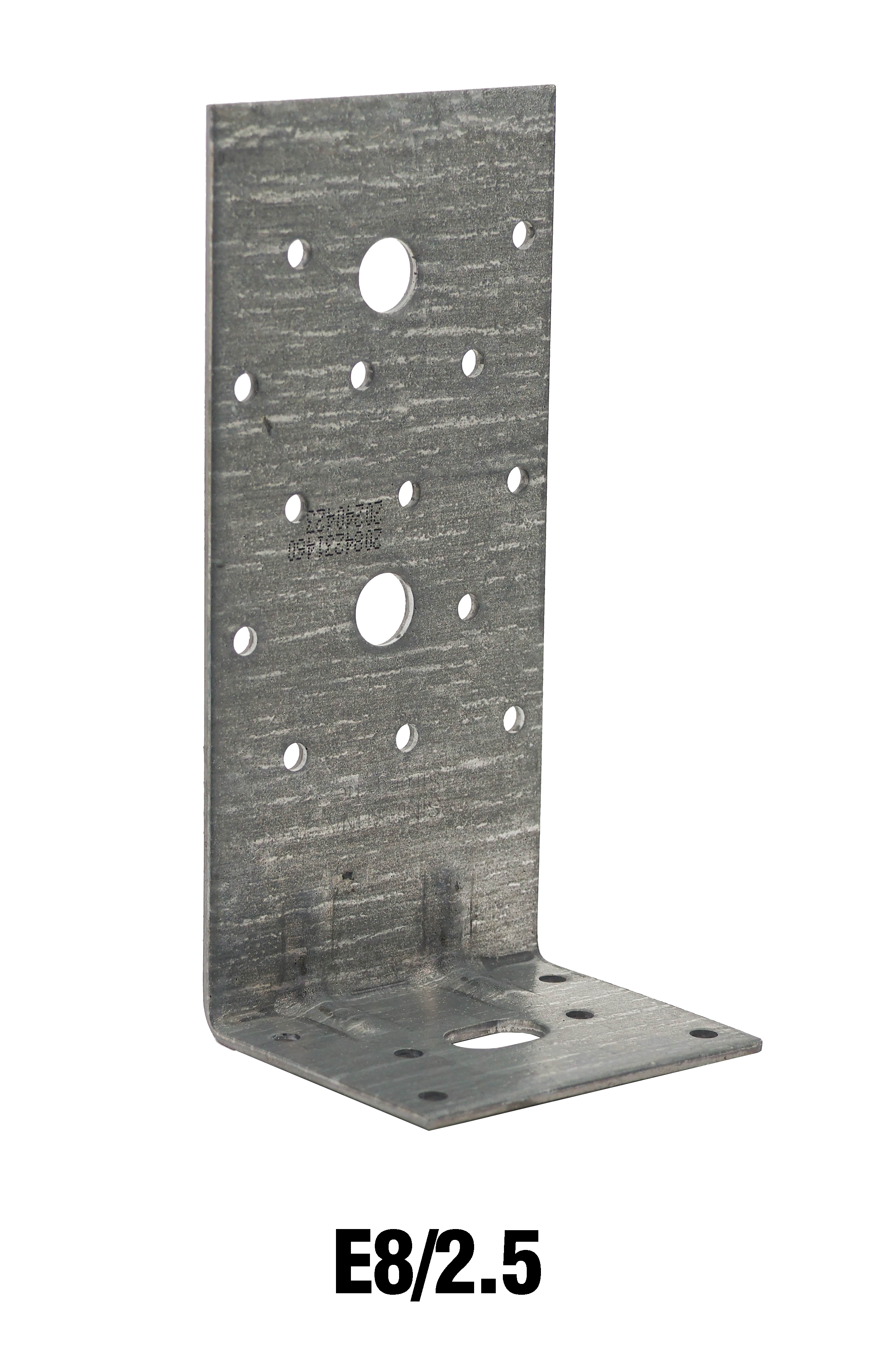

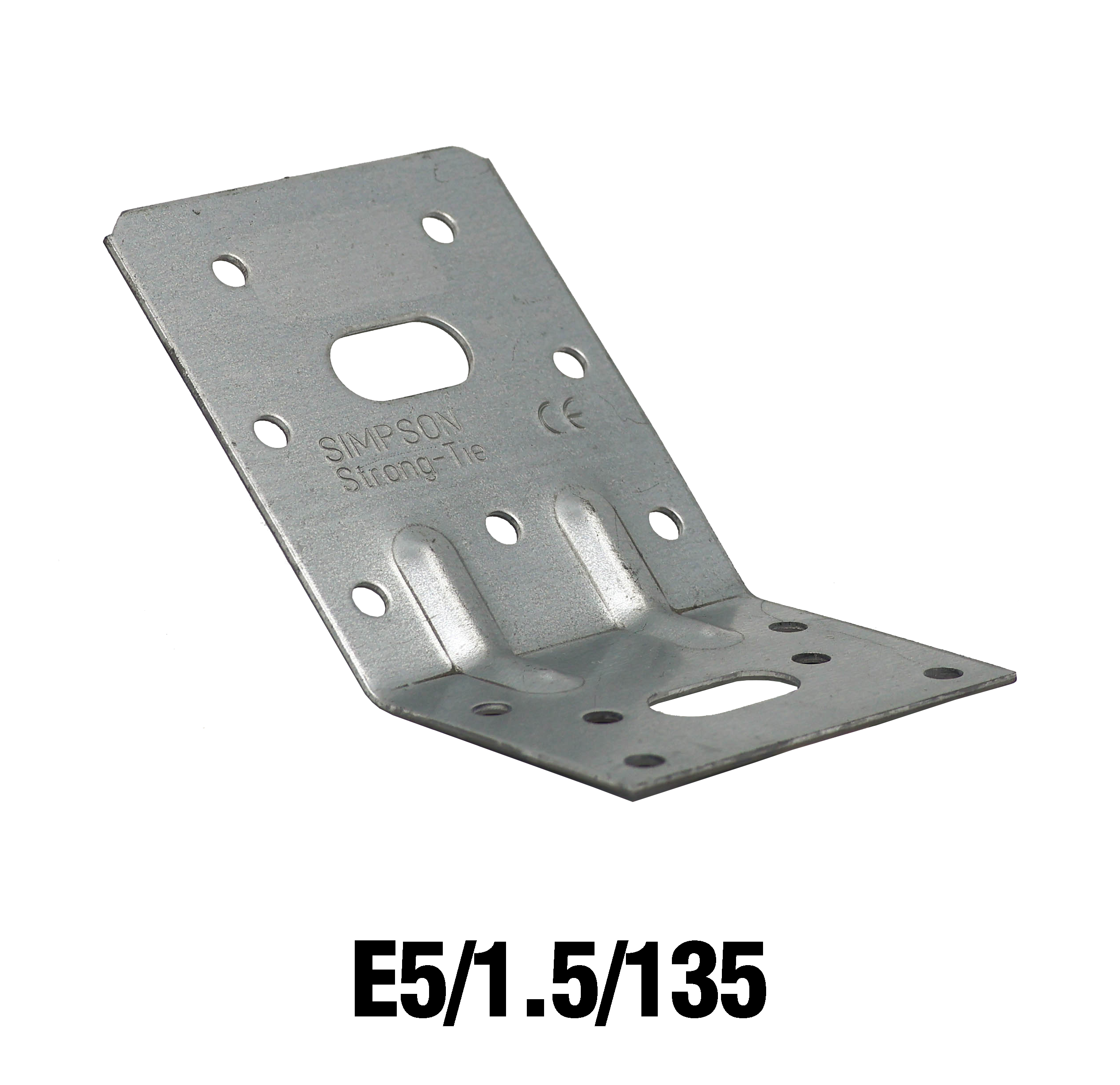

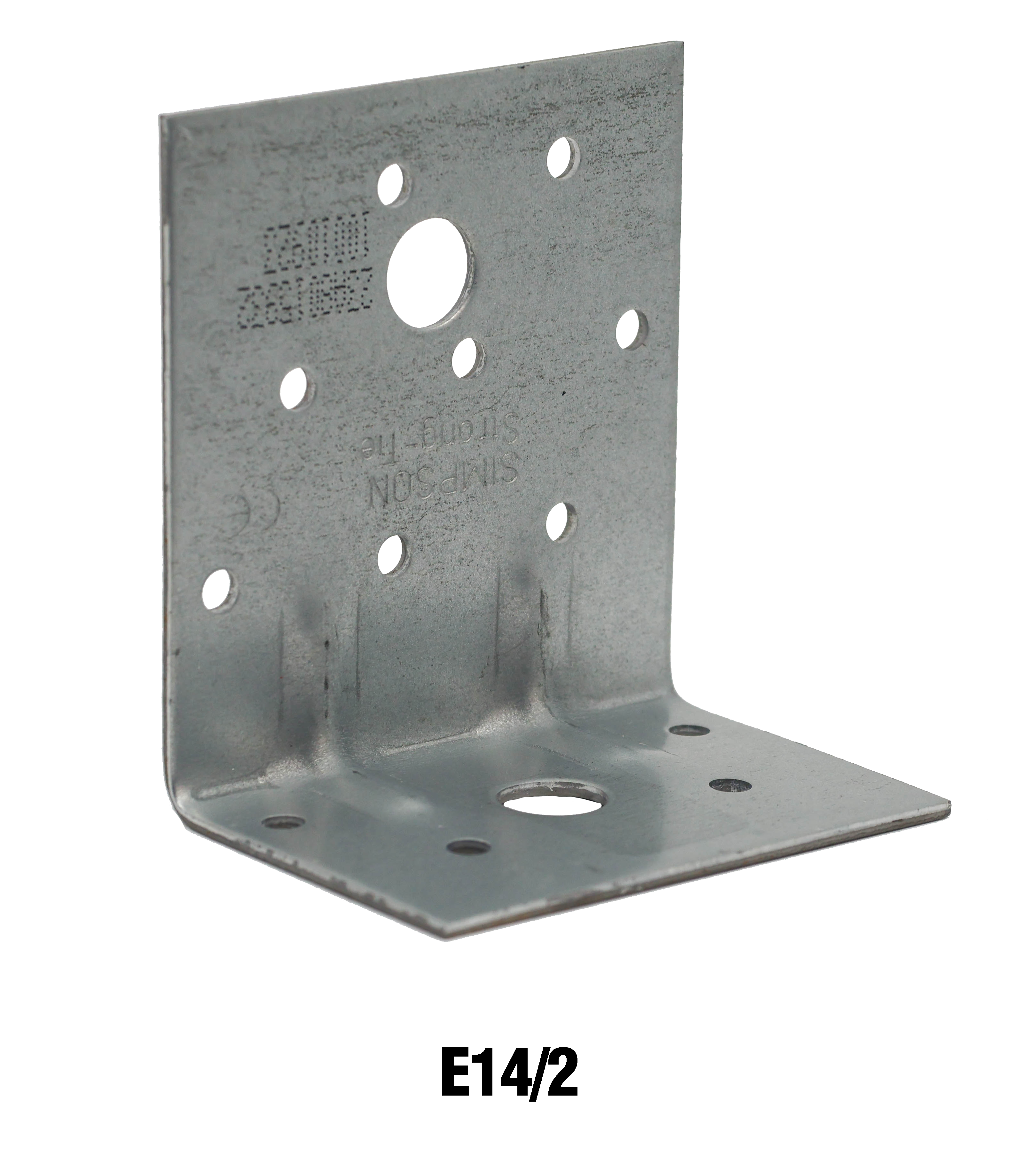

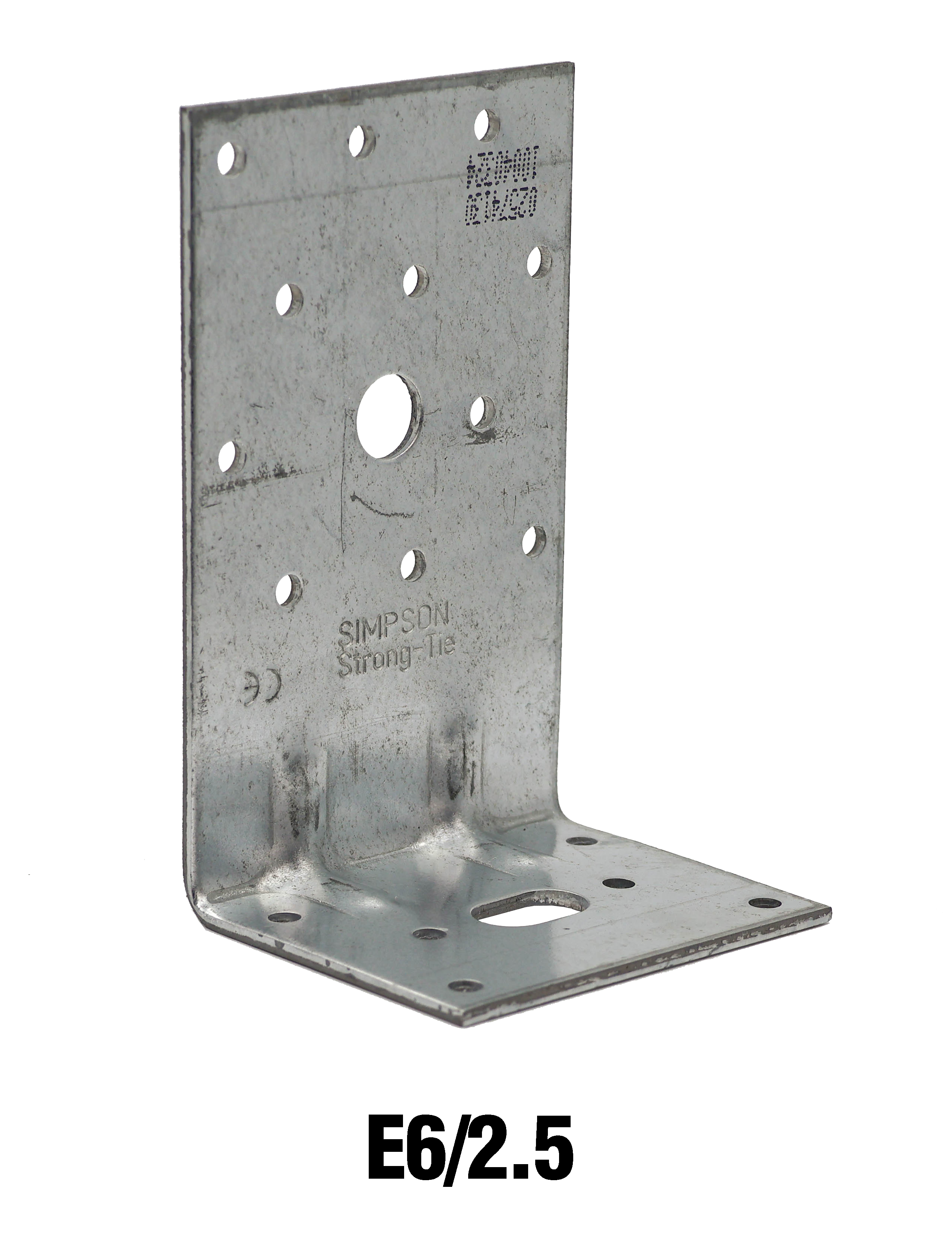

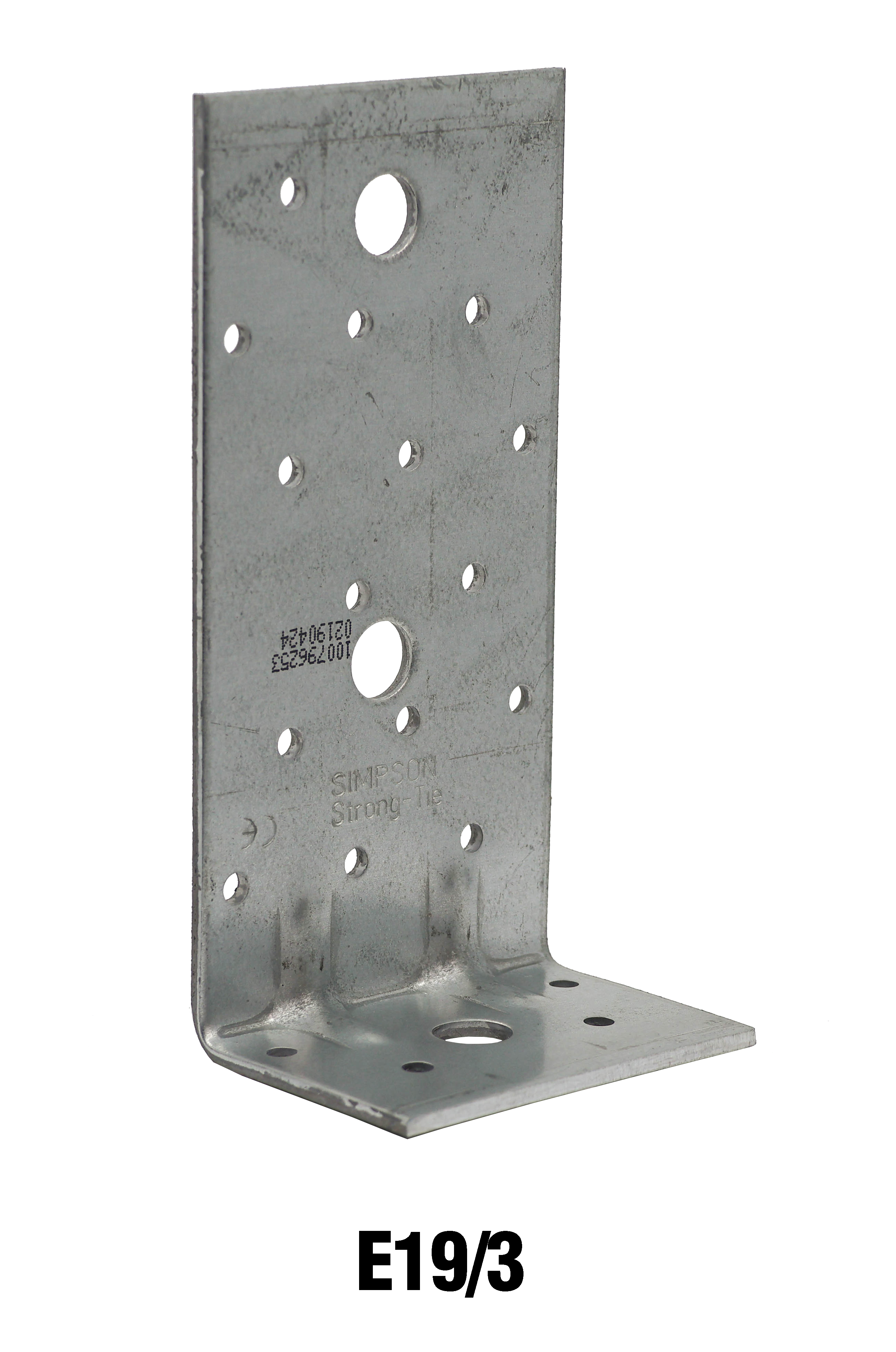

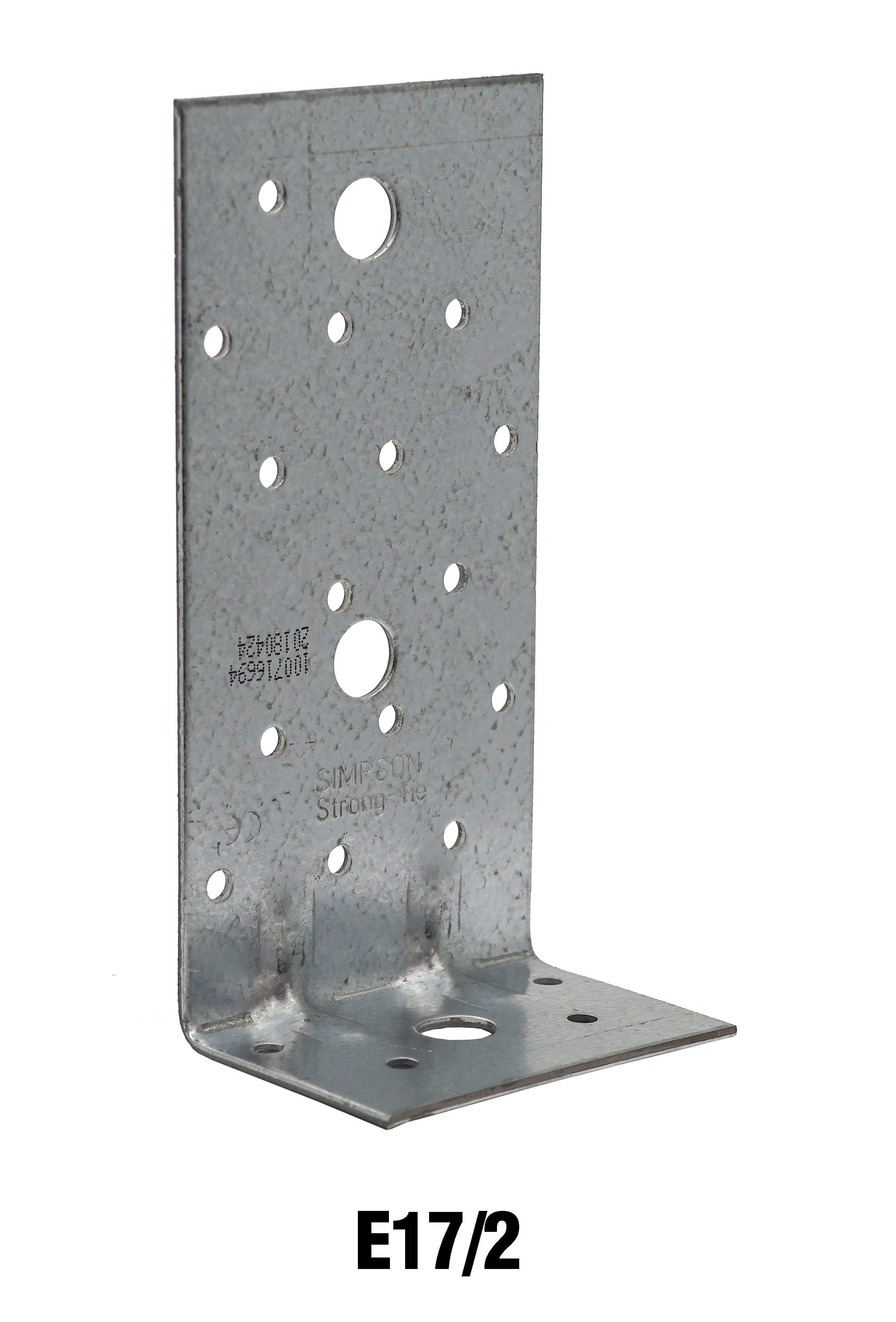

Bilder


Eigenschaften

Material

Stahlqualität:

S 250 GD +Z 275 gemäß DIN EN 10346

Korrosionsschutz:

275 g/m2 beidseitig - entsprechend einer Zinkschichtdicke von ca. 20 μm

Vorteile

Auch bei geringen Holzabmessungen einsetzbar.
Lastaufnahme in allen Richtungen.

Anwendung

Anwendbare Materialien

Auflager:

Holz, Holzwerkstoffe, Beton

Aufzulagerndes Bauteil:

Holz, Holzwerkstoffe

Anwendungsbereich

Die E Winkelverbinder ist vielseitig einsetzbar, auch dort, wo bei geringen Holzabmessungen stabile Anschlüsse hergestellt werden sollen.
Sie werden u.a. für Anschlüsse von kreuzenden Balken in kleineren Holzkonstruktionen eingesetzt.
Sie besitzen viele weitere Anschlussmöglichkeiten mit zugehörigen Nagelbildern - z.B. auch Stütze an Beton
Information hierzu in der ETA

Technische Daten

Abmessung

Abmessungen

Referenz	Verbinder Abmessungen
	Produktabmessungen[mm]				Schenkel A[mm]			Schenkel B[mm]			Sonstiges
	A[mm]	B[mm]	C[mm]	Stärke[mm]	Rund		Langloch	Rund	Langloch		Gewicht[kg]
	A[mm]	B[mm]	C[mm]	Stärke[mm]	Ø5[mm]	Ø13	Ø11x22	Ø5[mm]	Ø11x22	Ø12x20	Gewicht[kg]

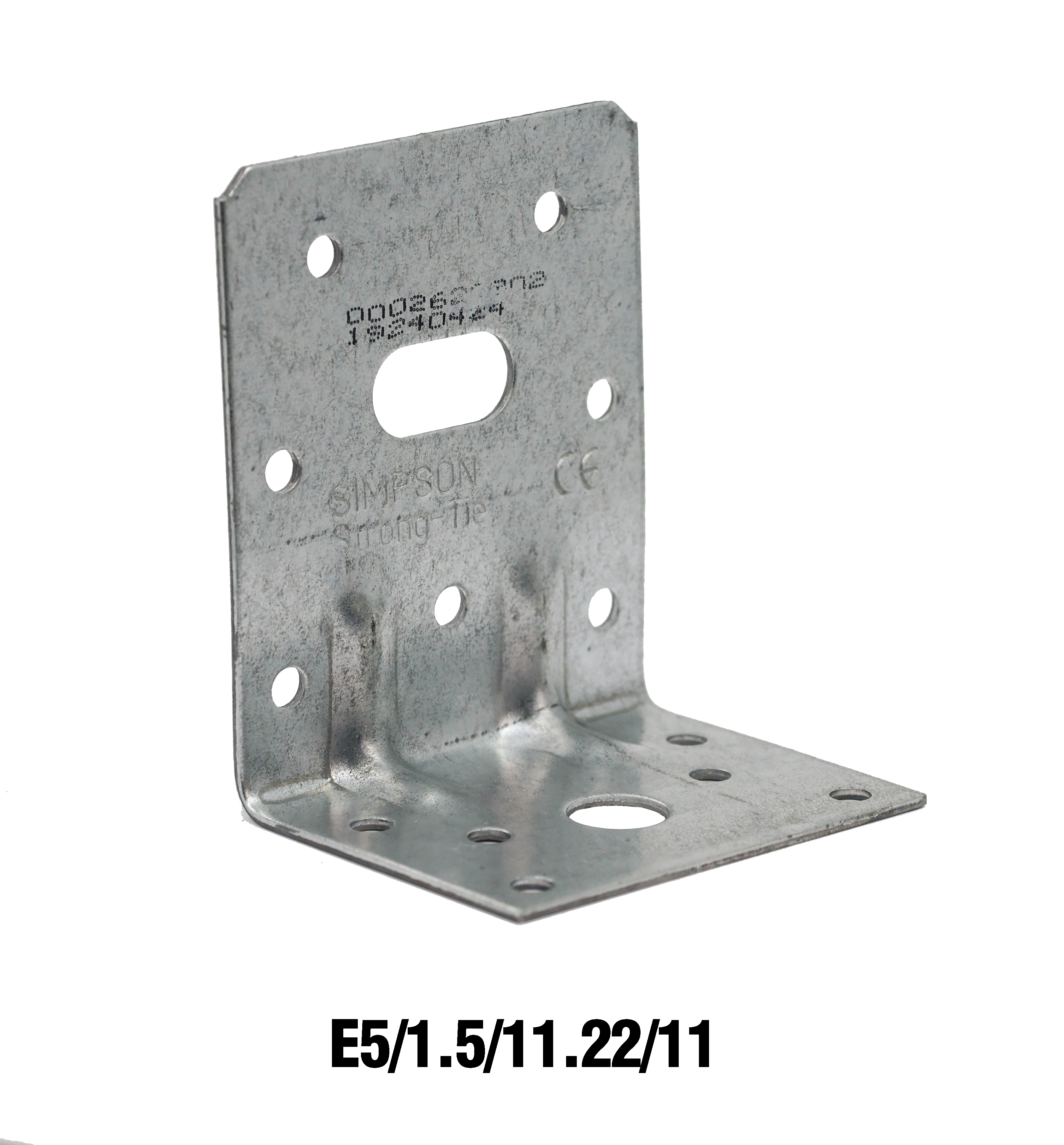

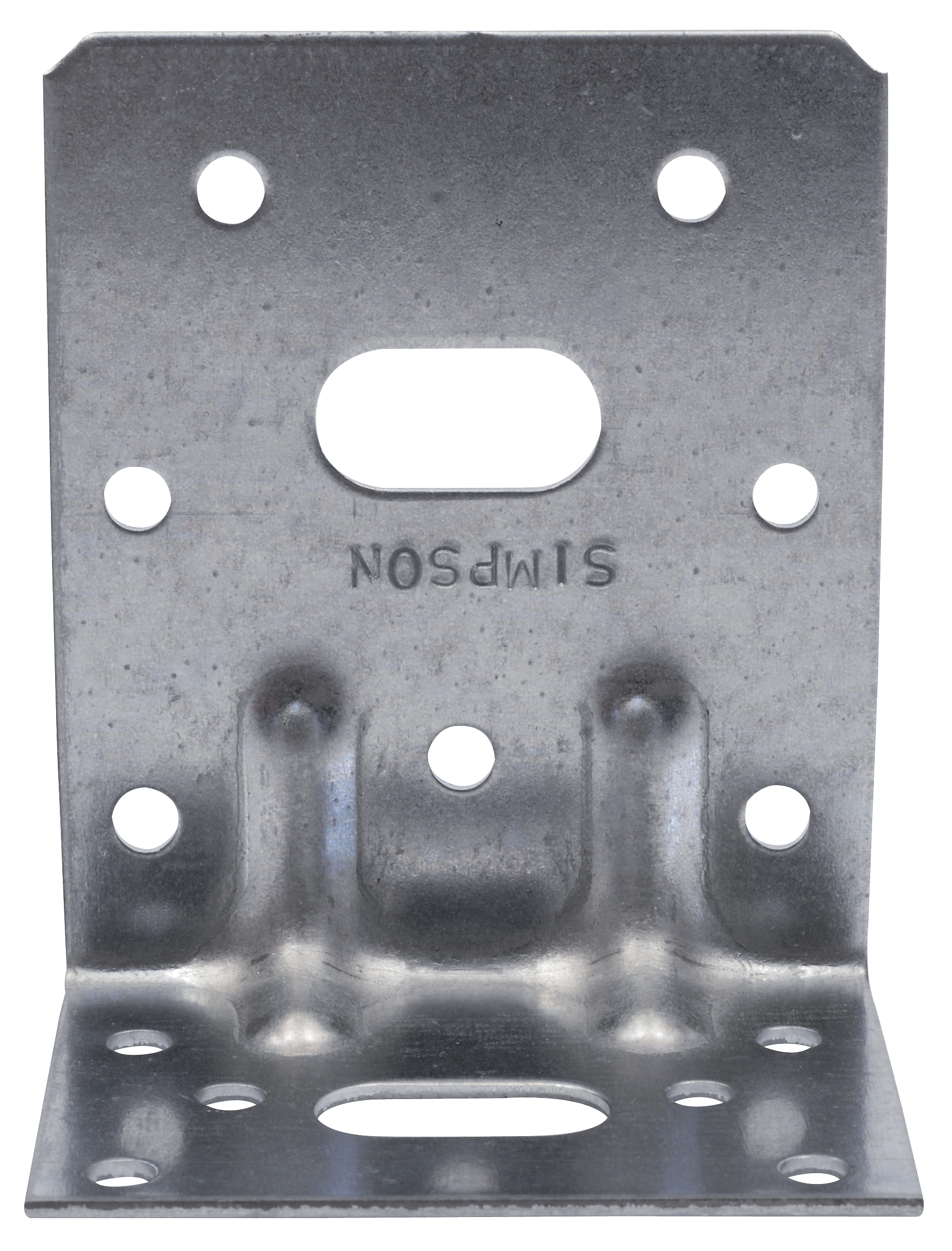

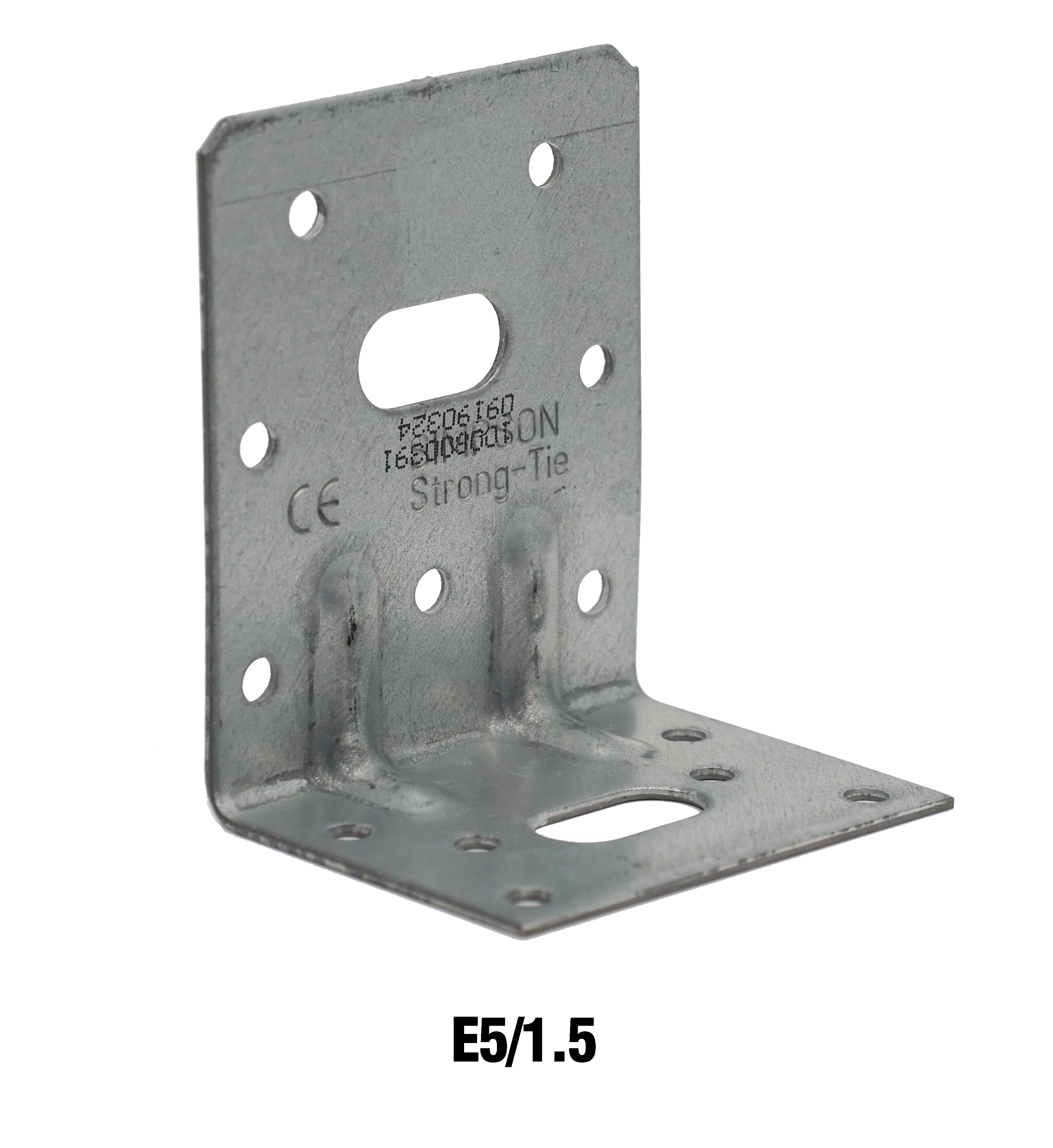

E5/1.5/11.22/11	76.5	49.5	65	1.5	7	-	1	6	-	-	0.084

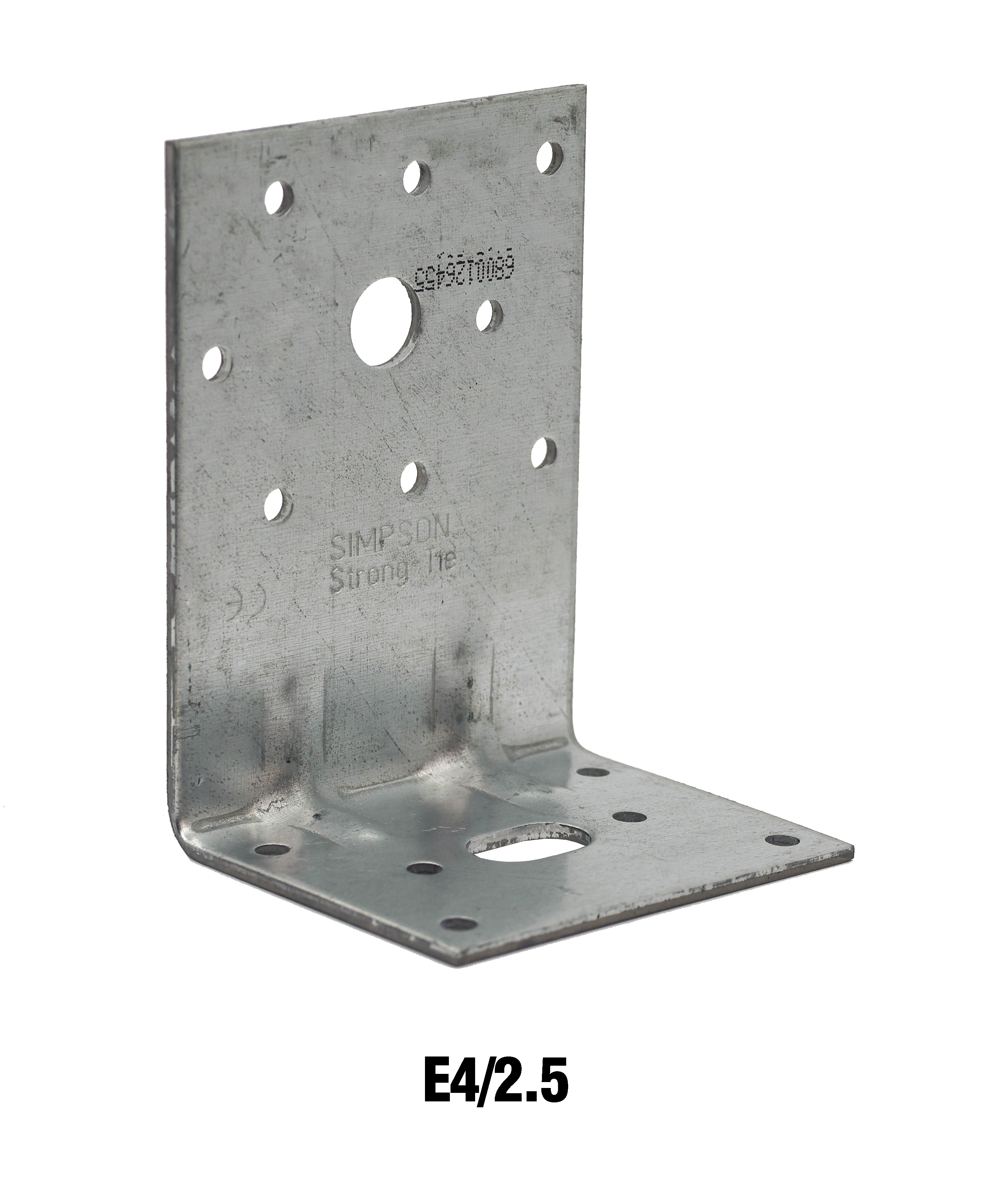

E4/2.5	102.5	62.5	75	2.5	8	1	-	6	-	1	0.22

Charakteristische Tragfähigkeiten - Holz an Holz - Vollausnagelung - 2 Winkelverbinder pro Anschluss

Abmessungen

Referenz	Winkelverbinder-Tragfähigkeit
	Tragfähigkeiten - Balken an Balken - Vollausnagelung
	Verbindungsmittel		Charakteristische Tragfähigkeit C24 - 2 Winkelverbinder je Anschluss[kN]
	Schenkel A	Schenkel B	R₁,ₖ				R₂,ₖ=R₃,ₖ[kN]
	Anzahl	Anzahl	CNA4.0x35	mit CNA 4,0 × 40	mit CNA 4.0x50	CNA4,0x60	CNA4.0x35	mit CNA 4,0 × 40	mit CNA 4.0x50	CNA4,0x60
E5/1.5/11.22/11	7	6	6.1	7.1	8.6	9.3	9.8	10.8	13	14
E4/2.5	8	6	5.5	6.3	7.2	7.6	7.6	8.3	10.1	10.7

Um die Widerstandswerte für eine Verbindung mit einem Winkel zu ermitteln, sollten die Werte aus der obigen Tabelle durch zwei geteilt werden, sofern der lastaufnehmende Träger drehsteif ist.
Bitte beachten Sie unsere ETA-06/0106, wenn der Träger frei drehbar gelagert ist.

Charakteristische Tragfähigkeiten - Holz an Beton - 2 Winkelverbinder pro Anschluss

Abmessungen

Referenz	Winkelverbinder-Tragfähigkeit
	Tragfähigkeiten - Balken an Beton
	Verbindungsmittel				Charakteristische Tragfähigkeit C24 - 2 Winkelverbinder je Anschluss[kN]
	Schenkel A		Schenkel B		R₁,ₖ			R₂,ₖ=R₃,ₖ
	Anzahl	Typ	Anzahl	Typ	mit CNA 4,0 × 40	mit CNA 4.0x50	CNA4,0x60	mit CNA 4,0 × 40	mit CNA 4.0x50	CNA4,0x60
E5/1.5/11.22/11	7	CNA	1	Ø10	6.6	6.6	6.6	6.7	8.6	9.9
E4/2.5	8	CNA	1	Ø10	12.6	12.6	12.6	- *	- *	- *

* Es werden keine Kapazitäten angegeben, da es sich bei dem Langloch um eine verschiebliche Verbindung handelt.

Installation

Befestigung

Die Befestigung erfolgt mit CNA4,0xℓ Kammnägeln oder CSA5,0xℓ Schrauben.
Befestigung auf Beton mit Bolzenanker Ø 10 mm oder THD Betonschraube

Stütze auf Schwelle

Holz an Holz

Stütze auf Beton

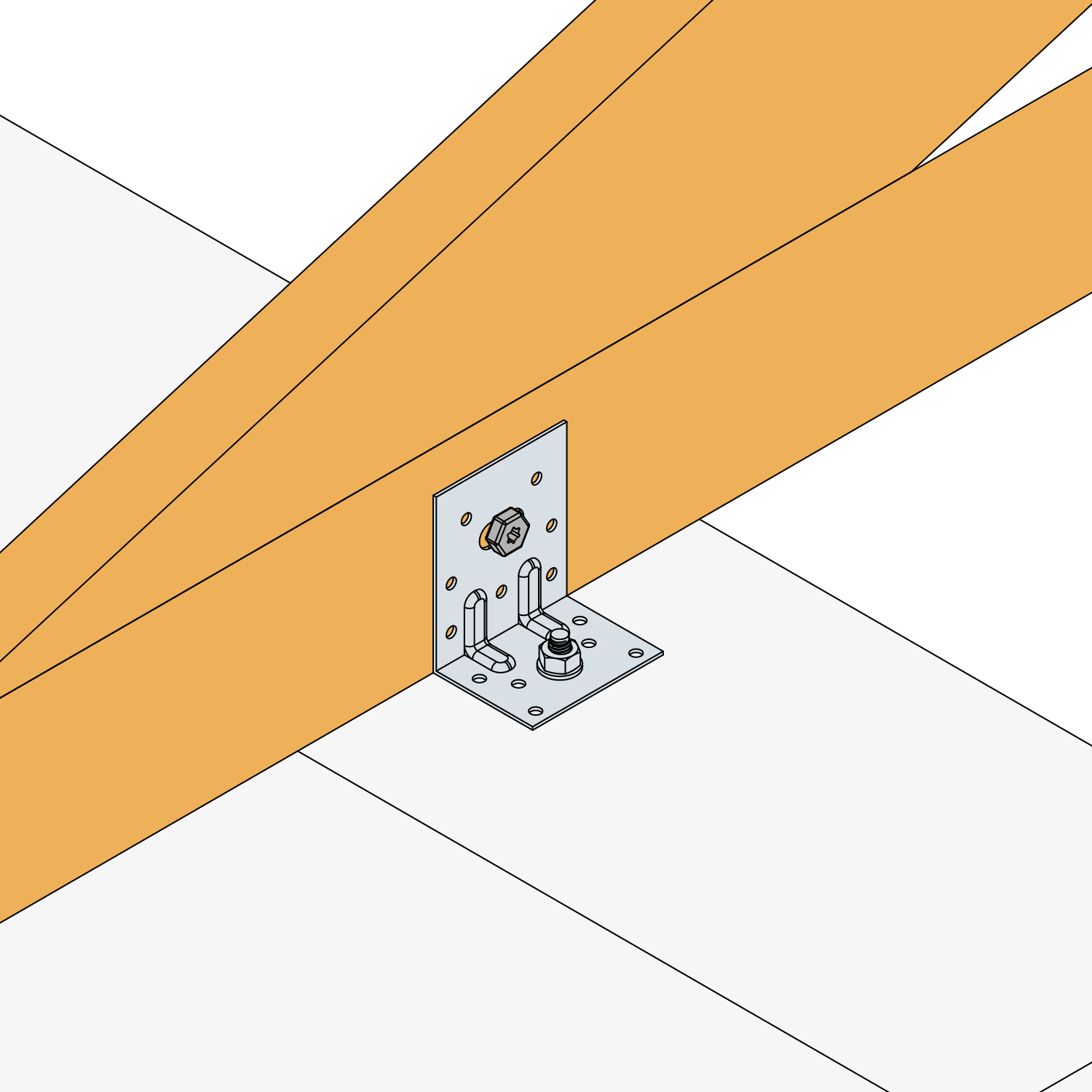

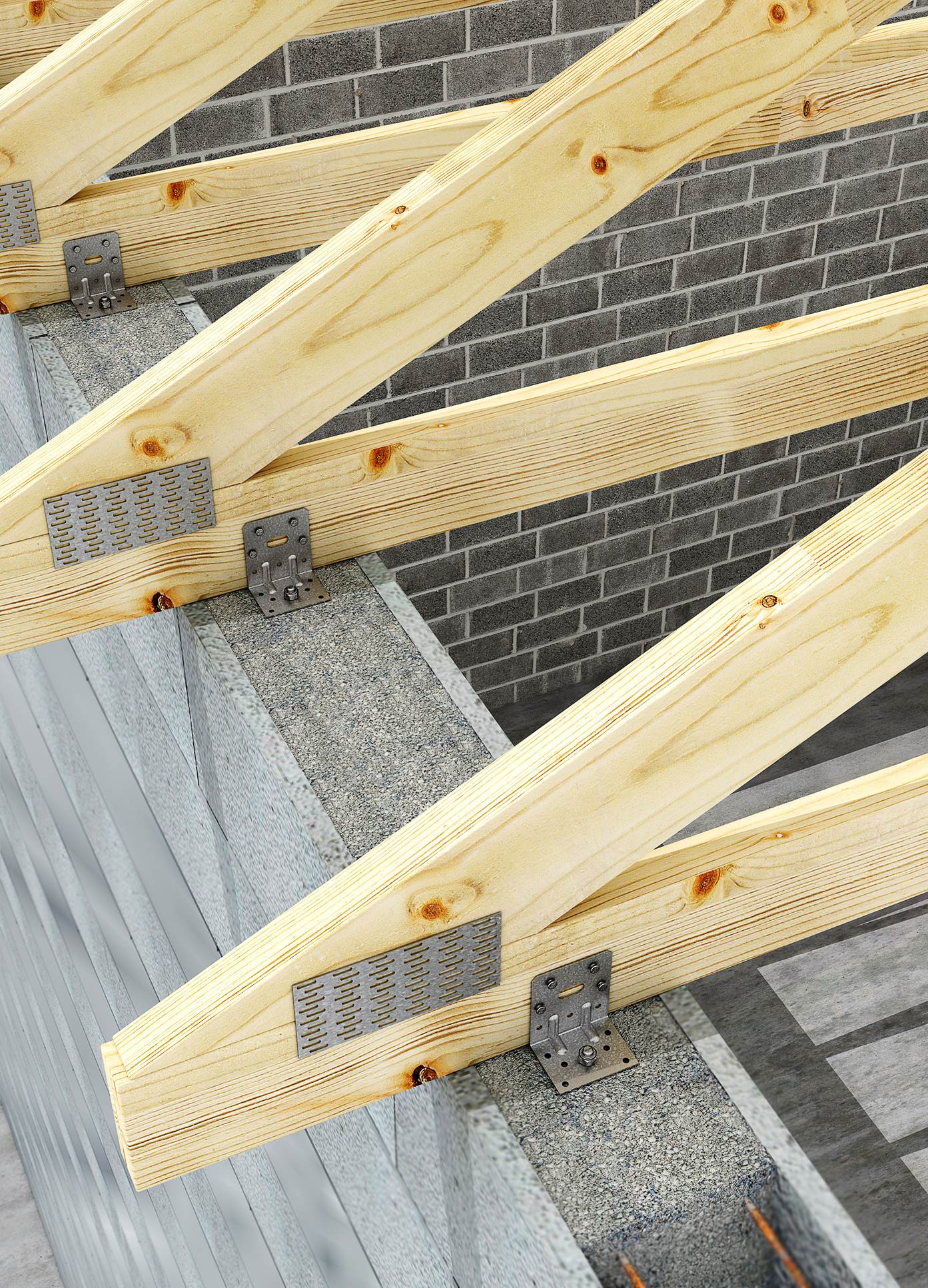

Holz auf Beton

Eignungsnachweise

Europäische Technische Bewertung (ETA)

eta-06-0106-2026-03-09.pdf

Verlauf anzeigen

2021-04-29

eta-06-0106-2021-04-09.pdf

2020-11-09

eta-06-0106-2020-01-29-cor1.pdf

2020-01-29

eta-06-0106.pdf

2018-12-18

eta-060106-sst-ab-r10-2018-issued.pdf

2016-12-12

eta-060106-sst-ab-v8-2016.pdf

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors
