TUS

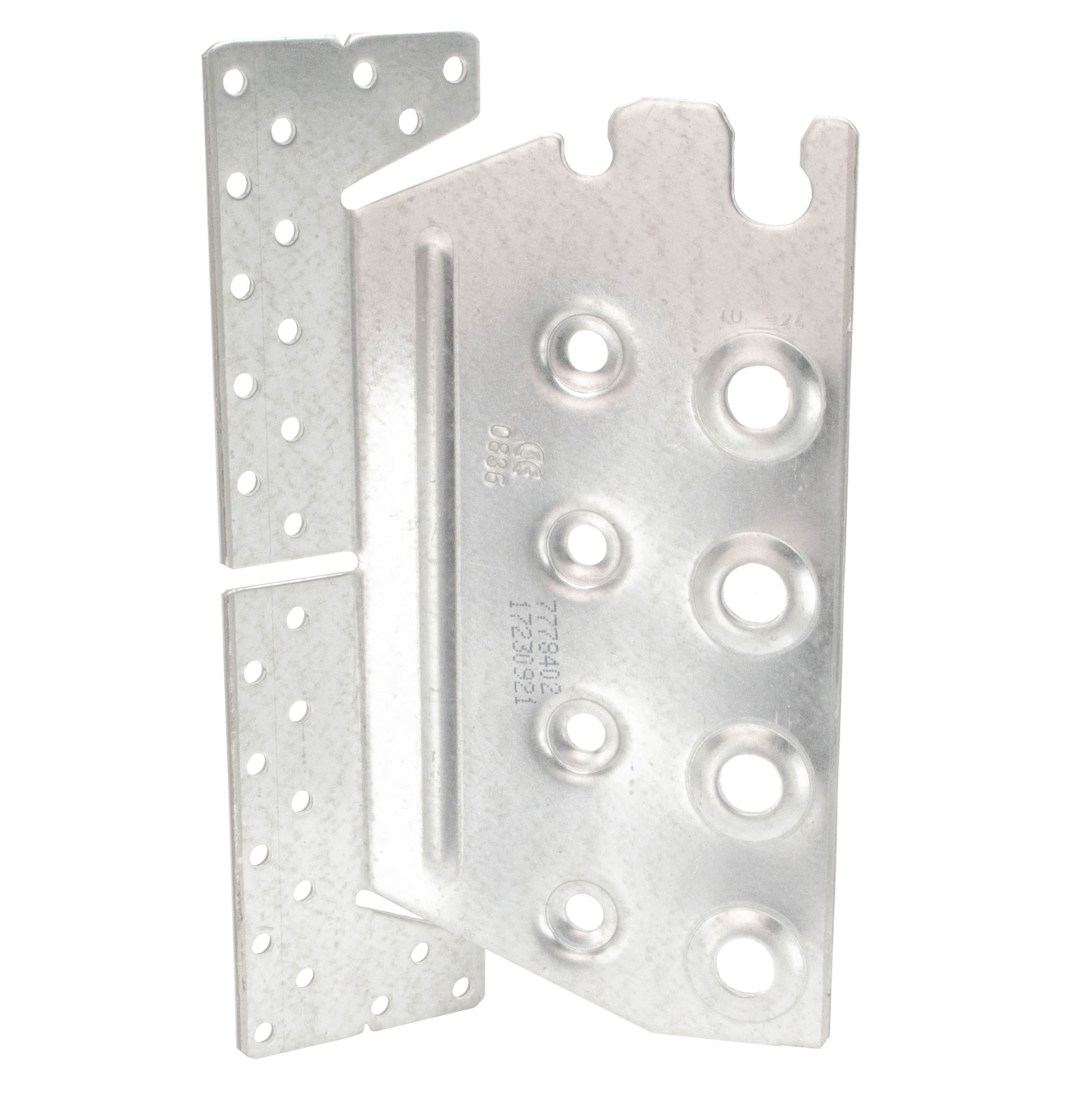

Balkenträger TUS

Die TU und TUS Balkenträger dienen als verdeckt liegende Anschlüsse von Nebenträgern an Hauptträger oder an Stützen. Es können Anschlüsse mit Neigungen bis zu 45° und bei dem TUS zusätzlich Schrägen von 30° bis 85° ausgeführt werden.

CE Kennzeichnung
ETA
Nutzungsklasse 2
Feuerwiderstandsklasse R 30
In Connector Selector verfügbar

Produkt-Details

Bilder

Eigenschaften

Material

Stahlqualität:

S 250 GD +Z 275 gemäß DIN EN 10346

Korrosionsschutz:

275 g/m2 beidseitig - entsprechend einer Zinkschichtdicke von ca. 20 μm

Vorteile

  • Die Endziffern der Typen (TU 12,TU 16,TU 20,TU 24, TU 26) geben gleichzeitig die Mindestnebenträgerhöhen in cm an.
  • Bei Holz-Holz-Verbindungen werden die Rückenplatten der TUS mit Rillennägeln befestigt.
  • Anschlüsse an Beton können mit dem BTC ausgeführt werden.
  • Mit TU Einhängeträgern können rechtwinklige Anschlüsse von Nebenträgern an Hauptträger sowohl in horizontaler als auch geneigter Form ausgeführt werden.

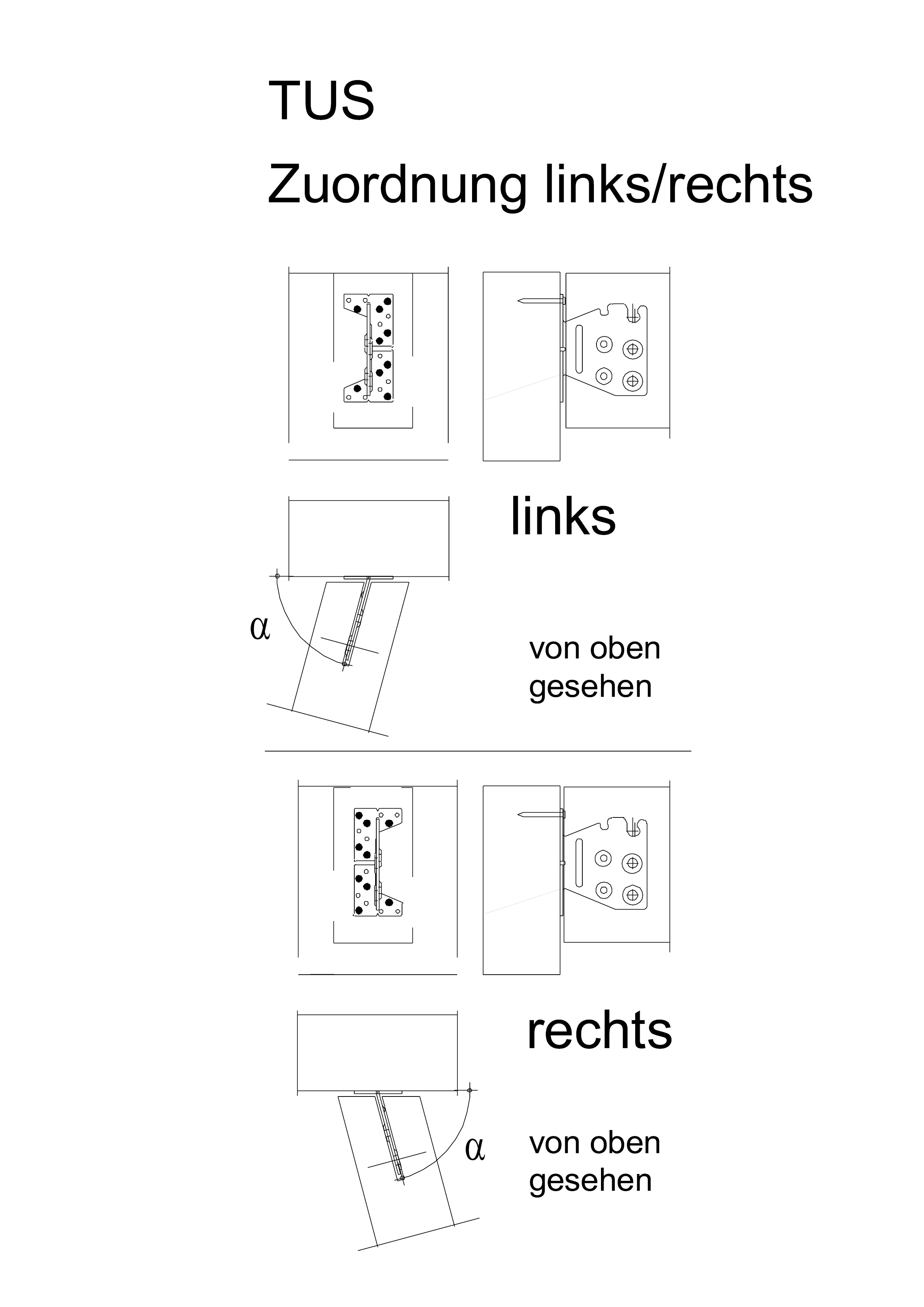

  • Mit TUS Einhängeträgern können zusätzlich Schrägen von 30° bis 89° ausgeführt werden. Sie werden je nach Erfordernis / Bestellung ausschließlich werkseitig gekantet.
  • Besteht eine Brandschutzanforderung ist diese mit dem Einhängeträger nach DIN 4102 leicht ausführbar.

Anwendung

Anwendbare Materialien

Auflager:

  • Holz, Holzwerkstoffe

Aufzulagerndes Bauteil:

  • Holz, Holzwerkstoffe

Anwendungsbereich

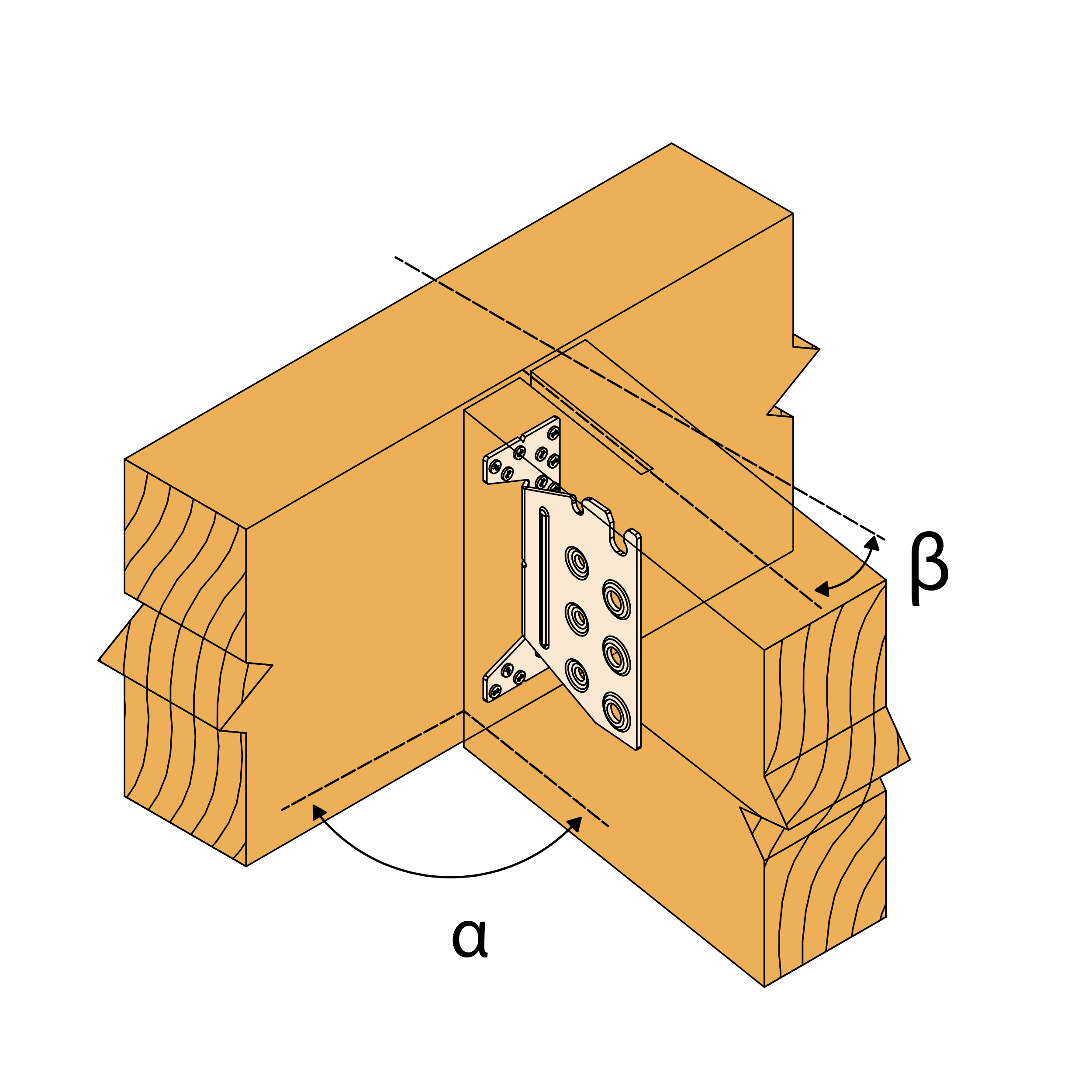

  • Für Anschlüsse von Nebenträgern aus Holz oder Holzwerkstoffen an Hauptträger/Stützen aus Holz/Holzwerkstoffen.
  • Es können Anschlüsse mit Neigungen (-45° bis +45°) und Schrägen (30° bis 89°) ausgeführt werden.

Technische Daten

Abmessungen

Abmessungen

Artikel Abmessungen des Nebenträgers [mm] Abmessungen des Hauptträgers [mm] Abmessungen [mm] Löcher im Hauptträger Löcher im Nebenträger
Breite Höhe Stützenbreite A B C t α [°] Ø5 Ø8,5 Ø12,5
Min. Min β=0 Min. β≠0 Min. Min. Max.
TU/S1240120160689697.5403308564-
TU/S166016019088134104.5603308518-3
TU/S206020022588174104.5603308522-4
TU/S246024026088214104.5603308526-5
TU/S286028029588254104.5603308530-6

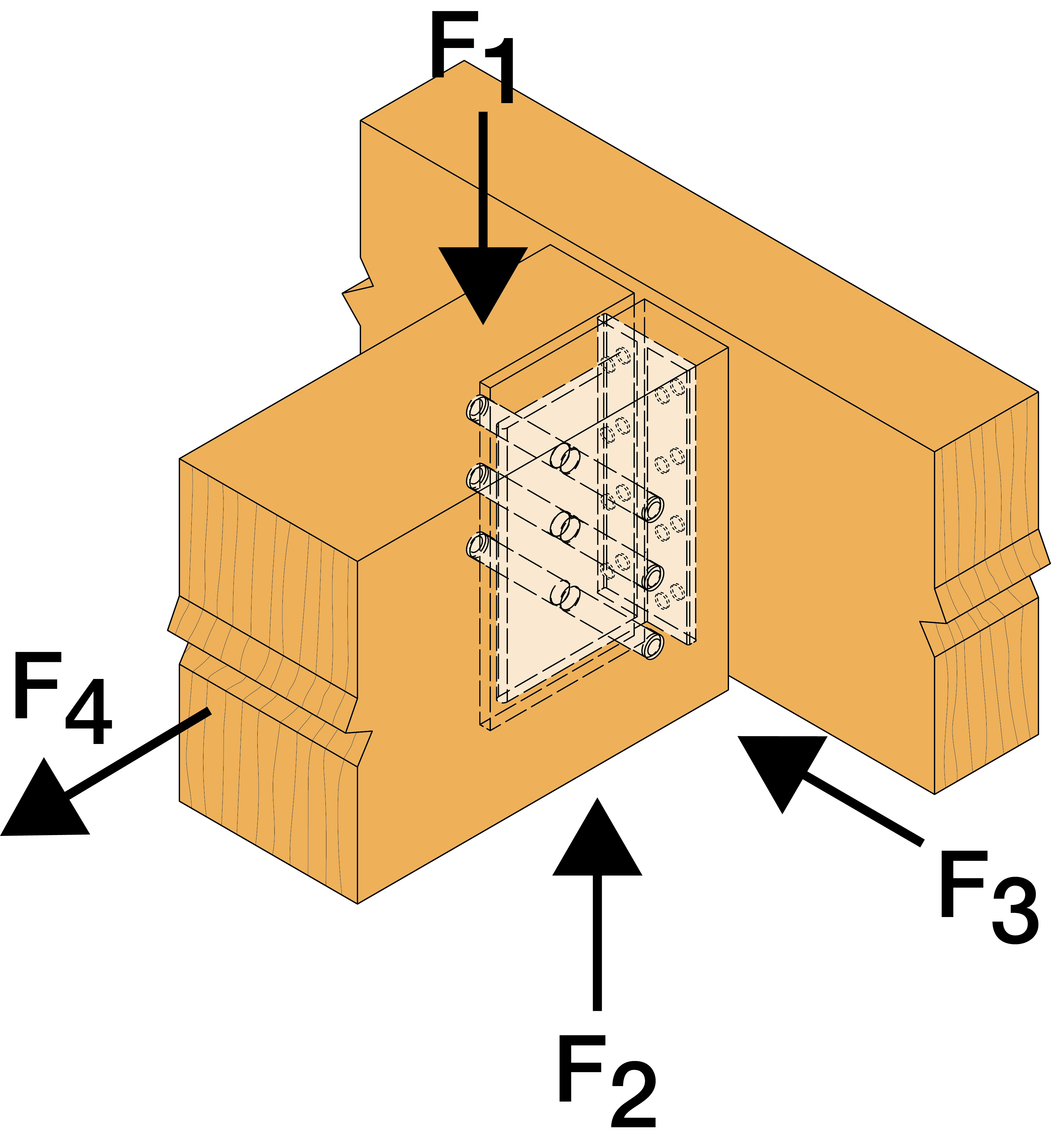

Charakteristische Tragfähigkeiten - Holzbalken an Holzbalken - Vollausnagelung - mit Neigung und einer Schräge von α=30°

Artikel Charakteristische Tragfähigkeiten - Holzbalken an Holzbalken - Vollausnagelung - mit Neigung und einer Schräge von α=30°
Verbindungsmittel Charakter. Tragfähigkeiten - Nadelholz C24 [kN]
Hauptträger Nebenträger R1,k - Neigung β=0° R1,k - Neigung β=15° R1,k - Neigung β=30° R1,k - Neigung β=45°
Anzahl Typ Anzahl Typ Stabdübellänge [mm] Stabdübellänge [mm] Stabdübellänge [mm] Stabdübellänge [mm]
60 80 100 120 140 160 60 80 100 120 140 160 60 80 100 120 140 160 60 80 100 120 140 160
TU/S126CNA4,0x504STD87.48.199.59.59.57.17.88.69.39.39.36.87.48.28.9996.67.17.88.58.78.7
TU/S1618CNA4,0x503STD1216.416.917.818.82021.315.916.317181920.215.515.816.417.218.119.115.115.51616.717.518.4
TU/S2022CNA4,0x504STD1224.925.626.928.630.332.224.224.725.827.228.830.523.62424.926.127.528.922.923.624.325.426.627.9
TU/S2426CNA4,0x505STD1234.235.136.939.141.543.933.233.935.337.239.441.632.332.934.135.837.639.631.632.533.53536.638.4
TU/S2830CNA4,0x506STD1243.945.147.350.1535642.743.545.447.750.453.241.542.4444648.350.840.84243.345.247.249.5

R2,k Tragfähigkeiten können bemessen werden als2,k = R1,k x (Anzahl Stabdübel - 1) / (Anzahl Stabdübel).

Der oberste Stabdübel ist nicht für abhebende Kräfte anzusetzen, da dieser in einem offenen Dübelloch sitzt.

Charakteristische Tragfähigkeiten - Holzbalken an Holzbalken - Vollausnagelung - mit Neigung und einer Schräge von α=45°

Artikel Charakteristische Tragfähigkeiten - Holzbalken an Holzbalken - Vollausnagelung - mit Neigung und einer Schräge von α=45°
Verbindungsmittel Charakter. Tragfähigkeiten - Nadelholz C24 [kN]
Hauptträger Nebenträger R1,k - Neigung β=0° R1,k - Neigung β=15° R1,k - Neigung β=30° R1,k - Neigung β=45°
Anzahl Typ Anzahl Typ Stabdübellänge [mm] Stabdübellänge [mm] Stabdübellänge [mm] Stabdübellänge [mm]
60 80 100 120 140 160 60 80 100 120 140 160 60 80 100 120 140 160 60 80 100 120 140 160
TU/S126CNA4,0x504STD87.48.28.99.59.59.57.17.88.69.39.39.36.87.48.29996.67.17.88.58.78.7
TU/S1618CNA4,0x503STD1216.316.917.918.920.221.415.916.3171819.120.215.415.716.317.218.119.11515.415.916.617.518.4
TU/S2022CNA4,0x504STD1224.925.627.228.730.532.324.124.725.827.328.930.623.523.924.926.127.52922.923.524.325.426.728
TU/S2426CNA4,0x505STD1234.235.237.239.241.744.133.233.935.437.439.541.832.332.934.235.937.839.831.532.533.63536.838.6
TU/S2830CNA4,0x506STD124445.247.850.353.256.142.743.645.547.950.653.441.542.544.146.248.55140.84243.445.347.449.7

R2,k Tragfähigkeiten können bemessen werden als R2,k = R1,k x (Anzahl Stabdübel - 1) / (Anzahl Stabdübel).

Der oberste Stabdübel ist nicht für abhebende Kräfte anzusetzen, da dieser in einem offenen Dübelloch sitzt

Charakteristische Tragfähigkeiten - Holzbalken an Holzbalken - Vollausnagelung - mit Neigung und einer Schräge von α=60°

Artikel Charakteristische Tragfähigkeiten - Holzbalken an Holzbalken - Vollausnagelung - mit Neigung und einer Schräge von α=60°
Verbindungsmittel Charakter. Tragfähigkeiten - Nadelholz C24 [kN]
Hauptträger Nebenträger R1,k - Neigung β=0° R1,k - Neigung β=15° R1,k - Neigung β=30° R1,k - Neigung β=45°
Anzahl Typ Anzahl Typ Stabdübellänge [mm] Stabdübellänge [mm] Stabdübellänge [mm] Stabdübellänge [mm]
60 80 100 120 140 160 60 80 100 120 140 160 60 80 100 120 140 160 60 80 100 120 140 160
TU/S126CNA4,0x504STD87.48.29.19.69.69.67.27.98.79.39.39.36.97.58.29996.67.17.88.58.88.8
TU/S1618CNA4,0x503STD1216.416.917.81920.221.515.916.317.118.119.220.415.415.716.417.218.219.31515.415.916.717.518.5
TU/S2022CNA4,0x504STD122525.827.228.930.732.624.224.825.927.429.130.923.6242526.227.729.322.923.524.425.526.828.2
TU/S2426CNA4,0x505STD1234.435.437.339.54244.433.334.135.637.639.842.132.433.134.436.13840.131.632.633.735.23738.9
TU/S2830CNA4,0x506STD1244.345.547.850.653.656.44343.845.848.25153.741.742.744.346.548.951.440.942.243.745.647.850.1

R2,k Tragfähigkeiten können bemessen werden als R2,k = R1,k x (Anzahl Stabdübel - 1) / (Anzahl Stabdübel).

Der oberste Stabdübel ist nicht für abhebende Kräfte anzusetzen, da dieser in einem offenen Dübelloch sitzt

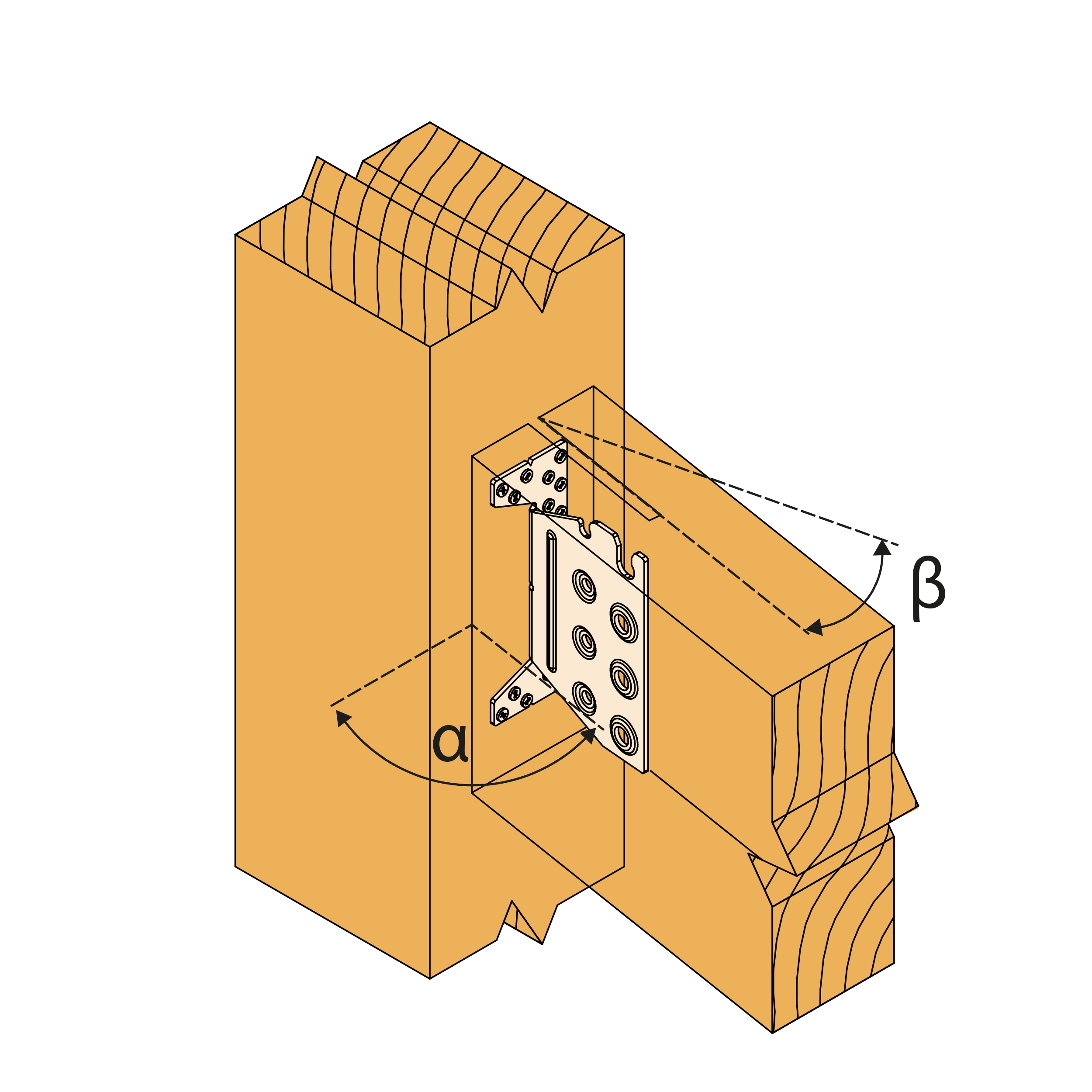

Charakteristische Tragfähigkeiten - Holzbalken an Stütze - Teilausnagelung - mit Neigung und einer Schräge von α=30°

Artikel Charakteristische Tragfähigkeiten - Holzbalken an Stütze - Teilausnagelung - mit Neigung und einer Schräge von α=30°
Verbindungsmittel Charakter. Tragfähigkeiten - Nadelholz C24 [kN]
Hauptträger Nebenträger R1,k - Neigung β=0° R1,k - Neigung β=15° R1,k - Neigung β=30° R1,k - Neigung β=45°
Anzahl Typ Anzahl Typ Stabdübellänge [mm] Stabdübellänge [mm] Stabdübellänge [mm] Stabdübellänge [mm]
60 80 100 120 140 160 60 80 100 120 140 160 60 80 100 120 140 160 60 80 100 120 140 160
TU/S125CNA4,0x504STD87.48.199.59.59.57.17.88.69.39.39.36.87.48.28.9996.67.17.88.58.78.7
TU/S1613CNA4,0x503STD121515.516.317.318.519.614.514.915.616.517.618.614.114.41515.816.717.613.814.114.615.21616.9
TU/S2014CNA4,0x504STD1221.221.92324.425.826.120.621.122.123.324.62620.120.421.322.323.524.719.52020.721.622.723.8
TU/S2417CNA4,0x505STD1229.430.331.933.634.434.428.629.230.632.233.934.427.828.329.430.832.4342727.828.73031.432.9
TU/S2818CNA4,0x506STD1235.236.136.136.136.136.134.33536.136.136.136.133.53435.236.136.136.132.733.434.435.736.136.1

R2,k Tragfähigkeiten können bemessen werden als R2,k = R1,k x (Anzahl Stabdübel - 1) / (Anzahl Stabdübel).

Der oberste Stabdübel ist nicht für abhebende Kräfte anzusetzen, da dieser in einem offenen Dübelloch sitzt

Charakteristische Tragfähigkeiten - Holzbalken an Stütze - Vollausnagelung - mit Neigung und einer Schräge von α=45°

Artikel Charakteristische Tragfähigkeiten - Holzbalken an Stütze - Vollausnagelung - mit Neigung und einer Schräge von α=45°
Verbindungsmittel Charakter. Tragfähigkeiten - Nadelholz C24 [kN]
Hauptträger Nebenträger R1,k - Neigung β=0° R1,k - Neigung β=15° R1,k - Neigung β=30° R1,k - Neigung β=45°
Anzahl Typ Anzahl Typ Stabdübellänge [mm] Stabdübellänge [mm] Stabdübellänge [mm] Stabdübellänge [mm]
60 80 100 120 140 160 60 80 100 120 140 160 60 80 100 120 140 160 60 80 100 120 140 160
TU/S125CNA4,0x504STD87.48.299.59.59.57.17.88.69.39.39.36.87.48.29996.67.17.88.58.78.7
TU/S1613CNA4,0x503STD121515.516.317.418.519.714.514.915.616.617.618.714.114.41515.816.717.713.71414.515.21616.9
TU/S2014CNA4,0x504STD1221.32223.124.525.826.120.621.222.223.424.72620.120.421.322.423.624.819.52020.721.722.723.9
TU/S2417CNA4,0x505STD1229.530.43233.734.434.428.729.330.732.33434.427.928.429.53132.534.127.127.828.830.131.533
TU/S2818CNA4,0x506STD1235.336.136.136.136.136.134.435.136.136.136.136.133.634.135.236.136.136.132.833.534.535.836.136.1

R2,k Tragfähigkeiten können bemessen werden als R2,k = R1,k x (Anzahl Stabdübel - 1) / (Anzahl Stabdübel).

Der oberste Stabdübel ist nicht für abhebende Kräfte anzusetzen, da dieser in einem offenen Dübelloch sitzt

Charakteristische Tragfähigkeiten - Holzbalken an Stütze - Vollausnagelung - mit Neigung und einer Schräge von α=60°

Artikel Charakteristische Tragfähigkeiten - Holzbalken an Stütze - Vollausnagelung - mit Neigung und einer Schräge von α=60°
Verbindungsmittel Charakter. Tragfähigkeiten - Nadelholz C24 [kN]
Hauptträger Nebenträger R1,k - Neigung β=0° R1,k - Neigung β=15° R1,k - Neigung β=30° R1,k - Neigung β=45°
Anzahl Typ Anzahl Typ Stabdübellänge [mm] Stabdübellänge [mm] Stabdübellänge [mm] Stabdübellänge [mm]
60 80 100 120 140 160 60 80 100 120 140 160 60 80 100 120 140 160 60 80 100 120 140 160
TU/S125CNA4,0x504STD87.48.29.19.69.69.67.27.98.79.39.39.36.97.58.29996.67.17.88.58.88.8
TU/S1613CNA4,0x503STD121515.516.417.518.719.914.514.915.716.717.718.914.114.41515.816.817.813.71414.515.316.117
TU/S2014CNA4,0x504STD1221.422.123.324.625.826.120.721.322.323.524.82620.120.521.422.523.724.919.52020.821.822.924
TU/S2417CNA4,0x505STD1229.730.632.233.834.434.428.829.530.932.53434.428.128.629.731.232.734.127.2282930.331.733.1
TU/S2818CNA4,0x506STD1235.436.136.136.136.136.134.635.236.136.136.136.133.834.335.436.136.136.132.933.734.735.836.136.1

R2,k Tragfähigkeiten können bemessen werden als R2,k = R1,k x (Anzahl Stabdübel - 1) / (Anzahl Stabdübel).

Der oberste Stabdübel ist nicht für abhebende Kräfte anzusetzen, da dieser in einem offenen Dübelloch sitzt

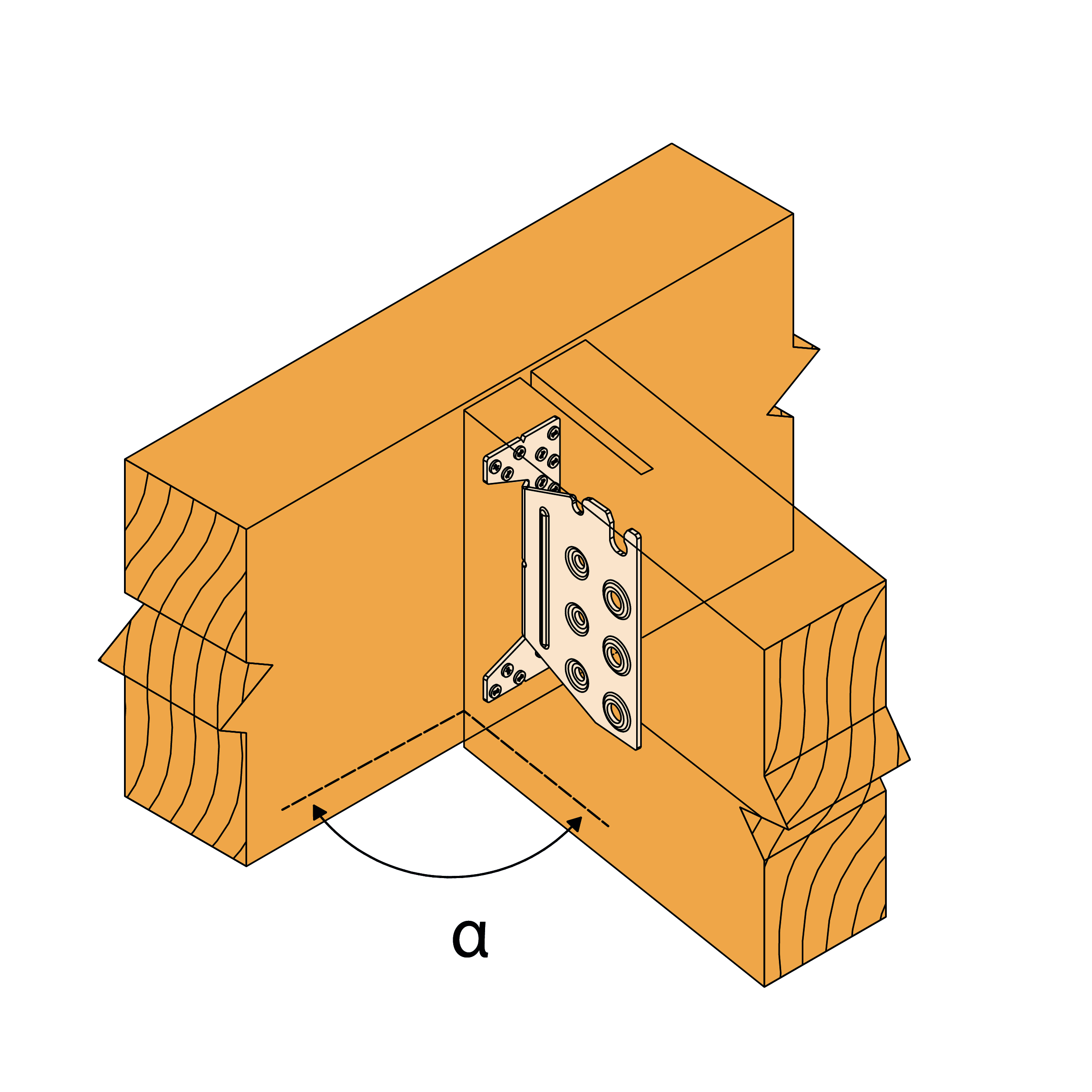

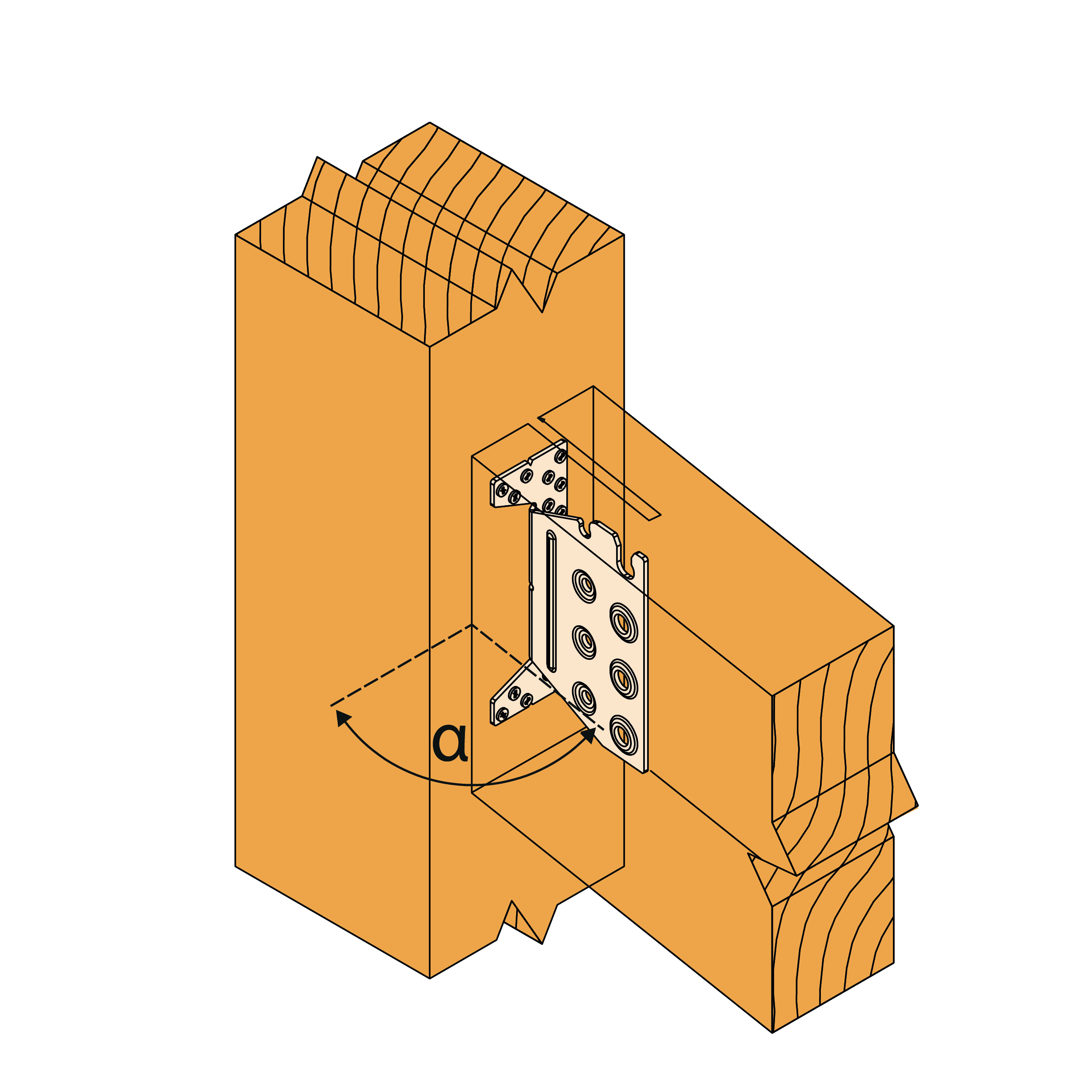

Installation

Installation

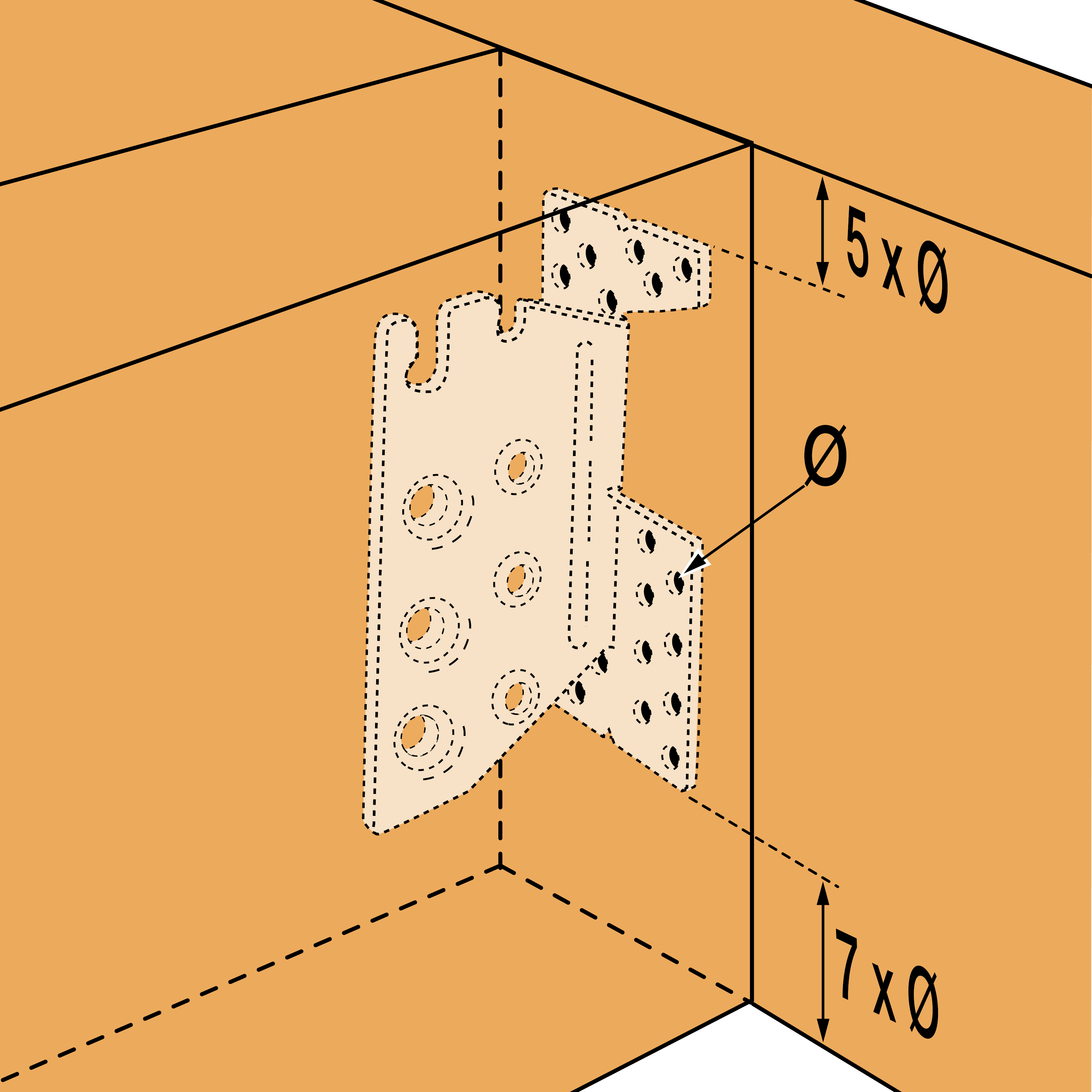

Befestigung



  • CNA4,0×L Kammnägel
  • oder CSA5,0×L Verbinderschrauben
  • und Stabdübel Ø8 mm bzw. Ø12 mm
