ETB

Hirnholzverbinder

Die ETB-Passverbinder eignen sich sowohl für Hauptträger-Nebenträgeranschlüsse als auch für Stützen-Nebenträgeranschlüsse.

CE Kennzeichnung

ETA

Nutzungsklasse 2

Feuerwiderstandsklasse R 30

Aluminium

Produkt-Details

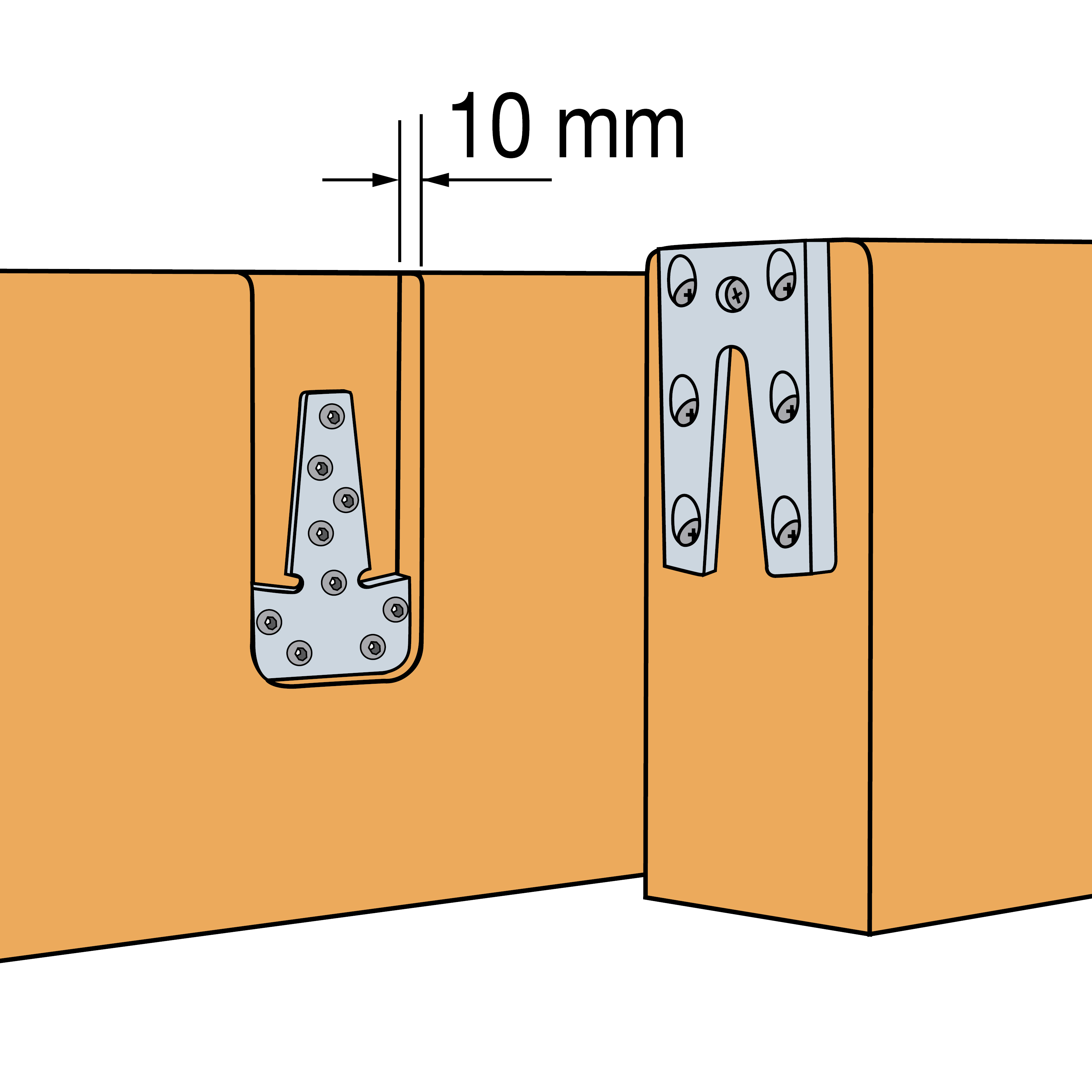

Bauteildicke 10mm / Ausfräsung 9mm

Anschluss an Stütze

Schräganschluss an Hauptträger

Anschluss in Neigung

Es können Anschlüsse mit Neigungen 15° nach unten (β = -15°) und bis 90° nach oben sowie Schrägen von 15° bis 165° ausgeführt werden.
2-teiliger Verbinder aus Aluminium für Sichtholz-Anschlüsse, die keine Verarbeitungsspuren erkennen lassen.
Der ETB Passverbinder eignet sich sowohl für Hauptträger-Nebenträger-Anschlüsse als auch für Stützen-Riegel-Verbindungen in Balken aus Brettschichtholz oder Nadelvollholz zur Aufnahme von Belastungen in die Einschubrichtung.
Es sind auch Schräganschlüsse und nach oben geneigte Anschlüsse möglich.
Das einfache Einhängen der Einschubplatte auf die T-Platte ermöglicht eine passgenaue und schnelle Montage.
Bei entsprechender Überdeckung ist der Verbinder für Konstruktionen mit Brandschutznforderungen bis 30 Minuten (R30) verwendbar.

Auflager:

Aufzulagerndes Bauteil:

Für Anschlüsse von Nebenträgern aus Holz oder Holzwerkstoffen an Hauptträger/ Stützen aus Holz/Holzwerkstoffen.

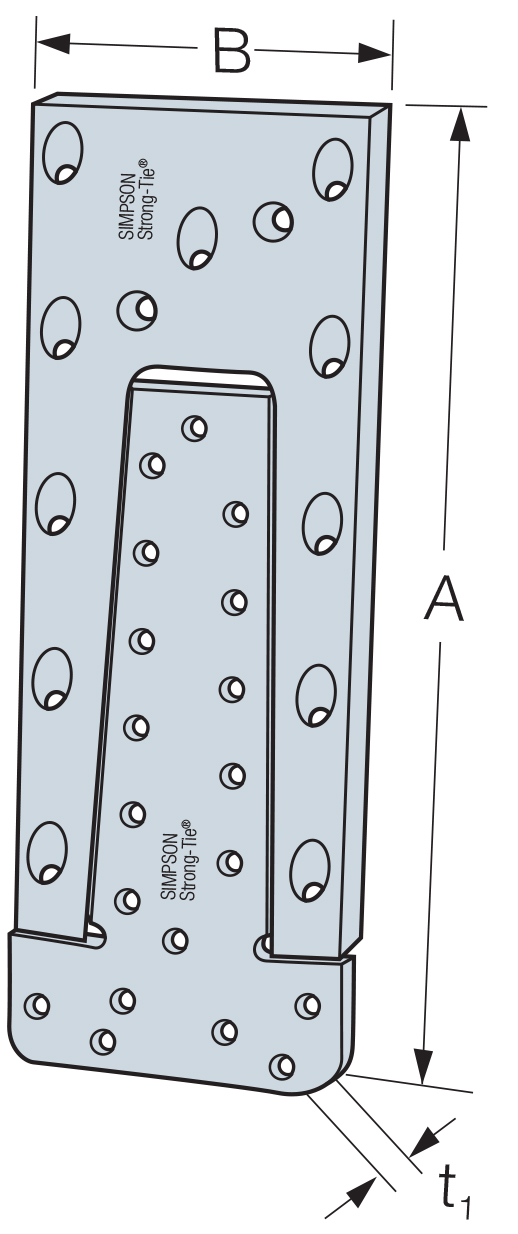

Artikel	Abmessungen des Nebenträgers [mm]		Abmessungen [mm]						Löcher im Hauptträger	Löcher im Nebenträger
	Breite	Höhe	A	B	C	D	t₁	t₂	Ø5	Ø5.4
	Min.	Min.	A	B	C	D	t₁	t₂	Ø5	Ø5.4
ETB90-B	70	115	90	60	58	69	6	10	6	4
ETB120-B	70	150	121	60	85	95	6	10	9	6
ETB160-B	70	185	166	60	95	130	6	10	11	8
ETB190-B	90	220	195	75	138	165	6	10	19	11
ETB230-B	90	255	230	75	138	200	6	10	19	14

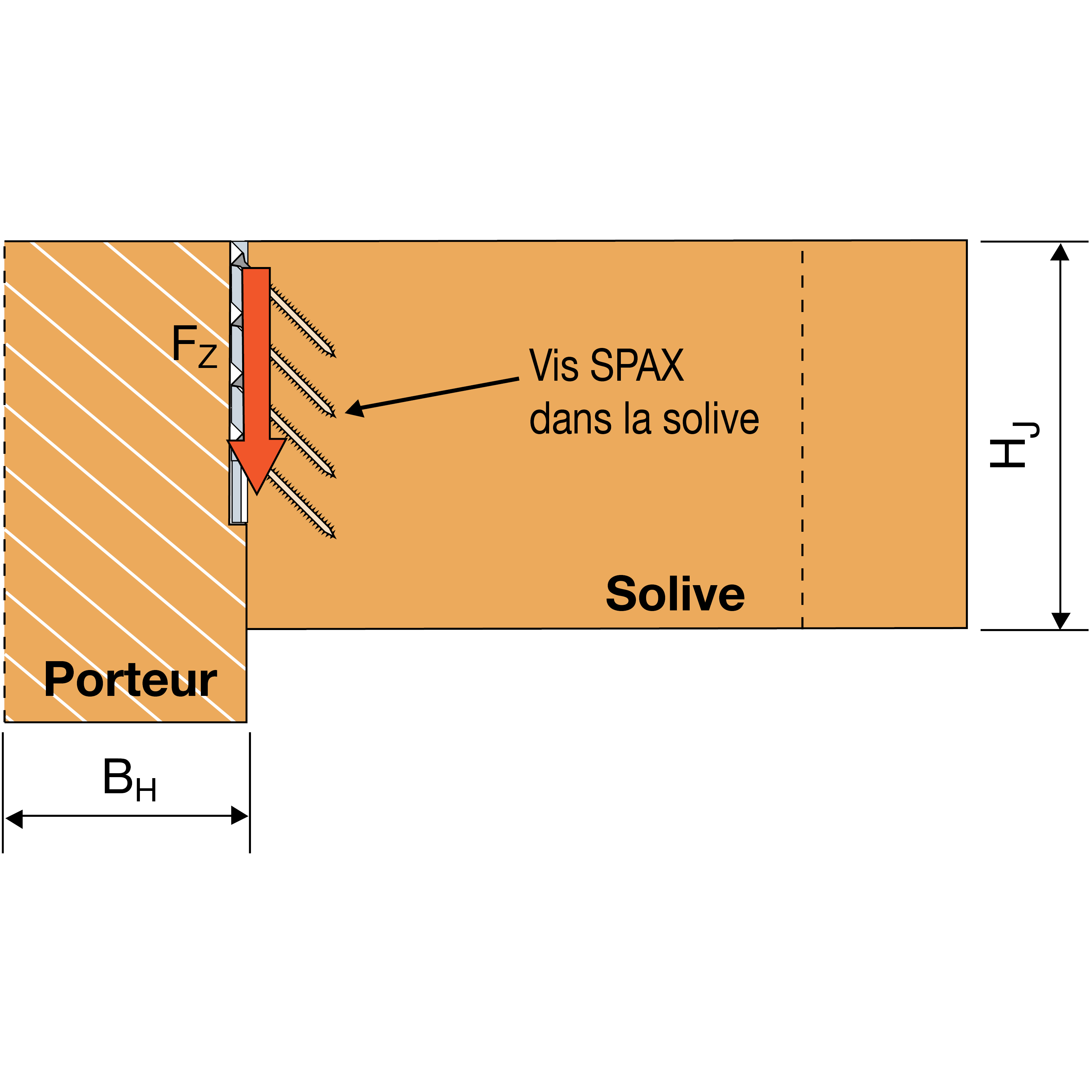

Artikel	Charakteristische Tragfähigkeiten - Holzbalken an Holzbalken
	Verbindungsmittel			Charakter. Tragfähigkeiten - Nadelholz C24 [kN]
	Hauptträger		Nebenträger	R_1,k
	Anzahl	Typ	Anzahl	TTUFS5,0x70	TTUFS5,0x100	FTETL5,0x80	CSFT5,0x70
ETB90-B	6	CNA4,0x40	4	5.9	8.9	9.6	11.1
ETB120-B	9	CNA4,0x40	6	8.5	12.8	13.8	16.7
ETB160-B	11	CNA4,0x40	8	11	16.5	17.8	20.4
ETB190-B	19	CNA4,0x40	11	14.7	22	23.8	29.7
ETB230-B	19	CNA4,0x40	14	18.2	27.4	29.5	35.2

Artikel	Charakteristische Tragfähigkeiten - Holzbalken an Stütze
	Verbindungsmittel			Charakter. Tragfähigkeiten - Nadelholz C24 [kN]
	Hauptträger		Nebenträger	R_1,k
	Anzahl	Typ	Anzahl	FTETL5,0x80	CSFT5,0x70
ETB90-B	6	CNA4,0x40	4	9.6	11.1
ETB120-B	9	CNA4,0x40	6	13.8	16.7
ETB160-B	11	CNA4,0x40	8	17.8	20.4
ETB190-B	12	CNA4,0x40	9	19.8	22.2
ETB230-B	12	CNA4,0x40	10	21.8	22.2
