ABAI

Winkelverbinder Schallschutz

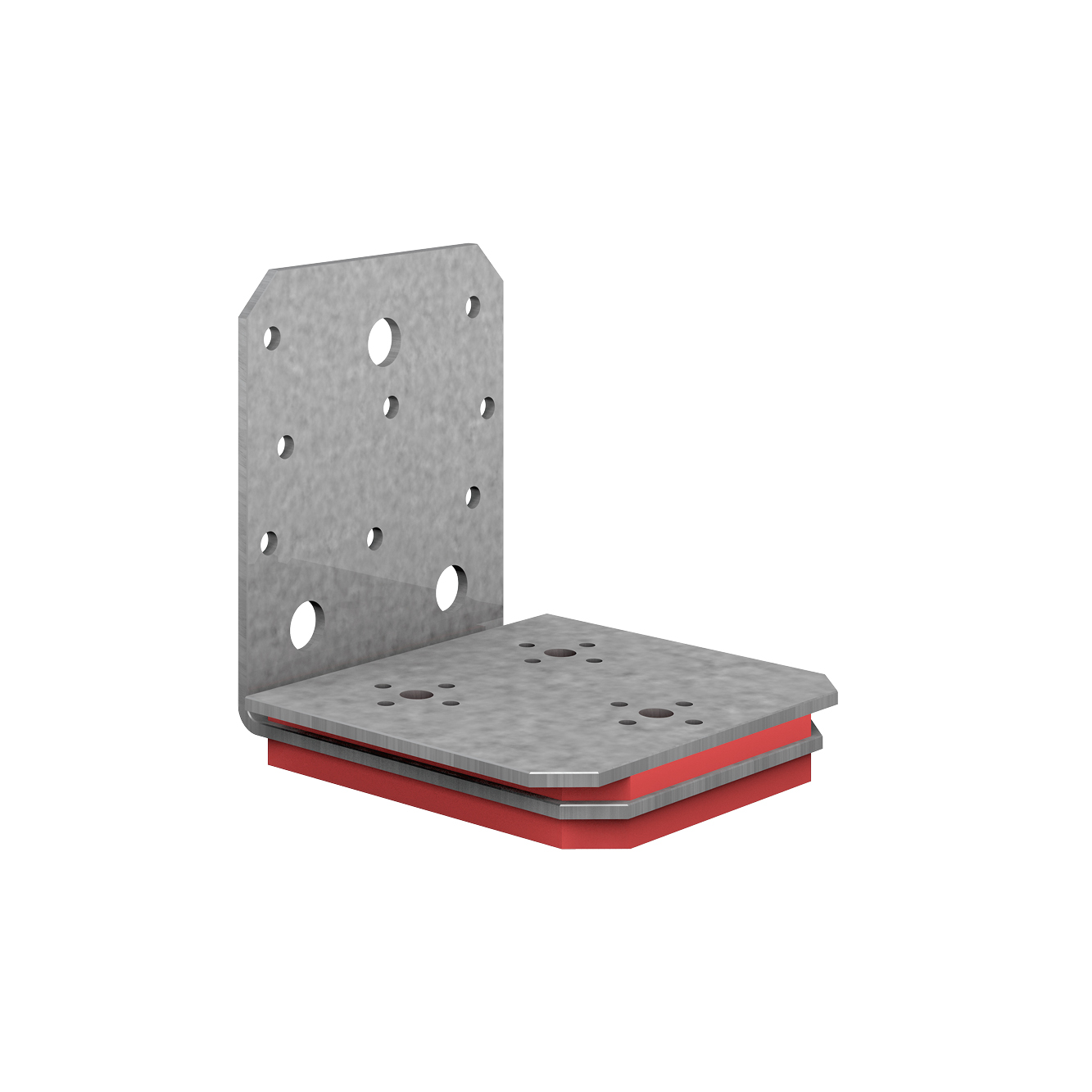

Der ABAI105 ist ein Winkelverbinder für statisch tragende Verbindungen zwischen Wand- und Deckenelementen aus Brettsperrholz, die mit einer 12 mm SIT Zwischenschicht getrennt sind. Der ABAI105 verbindet beide Bauteile ohne eine Erhöhung der Schallübertragung zu bewirken.

Technisches Datenblatt

CE Kennzeichnung

ETA

Nutzungsklasse 2

Innen

Galvanisch verzinkter Stahl Z275

EPD

Produkt-Details

Bilder

Winkelverbinder befestigt mit SDS Schraube

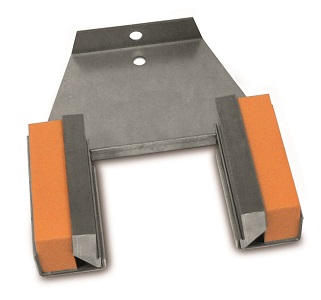

Montage mit MOABAI Setzhilfe

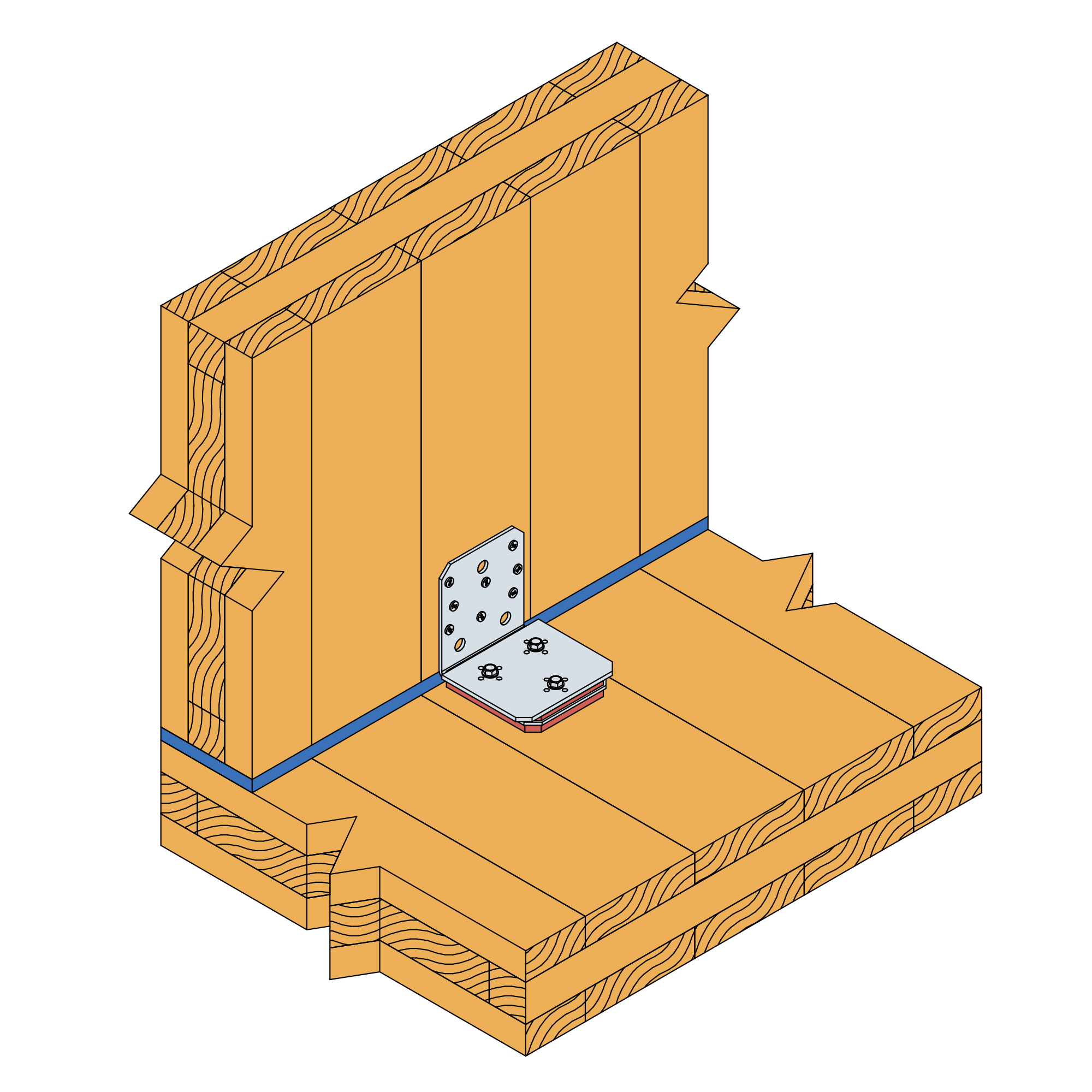

Beispielanwendung

Eigenschaften

Material

Stahlqualität:

S 250 GD +Z 275 gemäß DIN EN 10346

Korrosionsschutz:

275 g/m2 beidseitig - entsprechend einer Zinkschichtdicke von ca. 20 μm

Dämmung:

Polyurethan Sylomer® SR220

Vorteile

Lastaufnahme in allen Richtungen
Zeit- und Kostenersparnis auf der Baustelle weil aufwändige Vorsatzschalen überflüssig werden
Flankenübertragung des Schalls wird reduziert
Größere Nutzfläche aufgrund geringerer Wanddicken
Positiver Einfluss bei unverkleideten Brettsperrholzwänden auf das Raumklima
Verbesserung der Winddichtigkeit durch Verwendung der SIT Schalldämmlager unter den Außenwänden

Anwendung

Anwendbare Materialien

Auflager:

Brettsperrholz

Aufzulagerndes Bauteil:

Brettsperrholz

Anwendungsbereich

Die ABAI Schallschutzwinkel werden für Anschlüsse zwischen Wand- und Deckenelementen aus Brettsperrholz verwendet.
Die Verbindung zur Bodenplatte erfolgt mittels Simpson Strong-Tie® Sonderschrauben. Dabei ist zur zulassungsgerechten Montage die Setzhilfe MOABAI zu verwenden. Die genaue Ausführung der Verbindung ist der Montageanleitung zu entnehmen.
Die Anschlüsse können einseitig oder mit sich gegenüberliegenden Winkelverbindern hergestellt werden.

Technische Daten

Abmessungen

Abmessungen

Artikel	Abmessungen [mm]						Schenkel A		Schenkel B	Box Quantity	Gewicht [kg]
Artikel	A	B	C	D	E	t	Ø5	Ø11	Ø7	Box Quantity	Gewicht [kg]
ABAI105	113	103	90	106	18	3	8	3	3	20	0.81

Einseitiger Anschluss mit einem SIT Schalldämmlager d=12 mm zwischen Wand und Decke

Charakteristische Tragfähigkeit eines ABAI105 zur einseitigen Verbindung einer Brettsperrholzwand mit einer Brettsperrholzdecke durch 12 mm SIT Schalldämmlager.

Artikel	Tragfähigkeiten - Balken an Balken - Vollausnagelung
	Verbindungsmittel				Tragfähigkeiten - Holz C24 - 1 Winkelverbinder je Anschluss [kN]				Verschiebungsmodul K_serbei Lastrichtung: [kN/mm]
	Schenkel A		Schenkel B		R_1.k	R_2/3.k	R_4.k	R_5.k	R_1.k	R_2/3.k	R_4.k	R_5.k
	Anzahl	Typ	Anzahl	Typ	R_1.k	R_2/3.k	R_4.k	R_5.k	R_1.k	R_2/3.k	R_4.k	R_5.k
ABAI105	8	CNA4,0x60	3	SDS25600	2,0/kmod	2,0/kmod	3,3/kmod	2,3/kmod	0.8	0.68	1.16	0.8

Bemessung:

Für die Überlagerung der Einwirkungen ist nachzuweisen:

Installation

Befestigung

Die Befestigung erfolgt vertikal: 8 x CNA4,0x60 Kammnägeln oder 8 x CSA5,0x50 Schrauben.
Sowie horizontal: 3 x SDS25600 Sonderschrauben
Die MOABAI Setzhilfe ist zu verwenden.
