Haupt-Produkt-Linien

Verbindungselemente
Balkenschuhe
SDE

Balkenschuhe 2-teilig

Die SDE können für unterschiedliche Holzbreiten, besonders beim Bauen im Bestand, verwendet werden.

Technisches Datenblatt
CE Kennzeichnung
CE Kennzeichnung
ETA
ETA
EPD
EPD
Nutzungsklasse 2
Nutzungsklasse 2
Feuerverzinkter Stahl Z275
Feuerverzinkter Stahl Z275

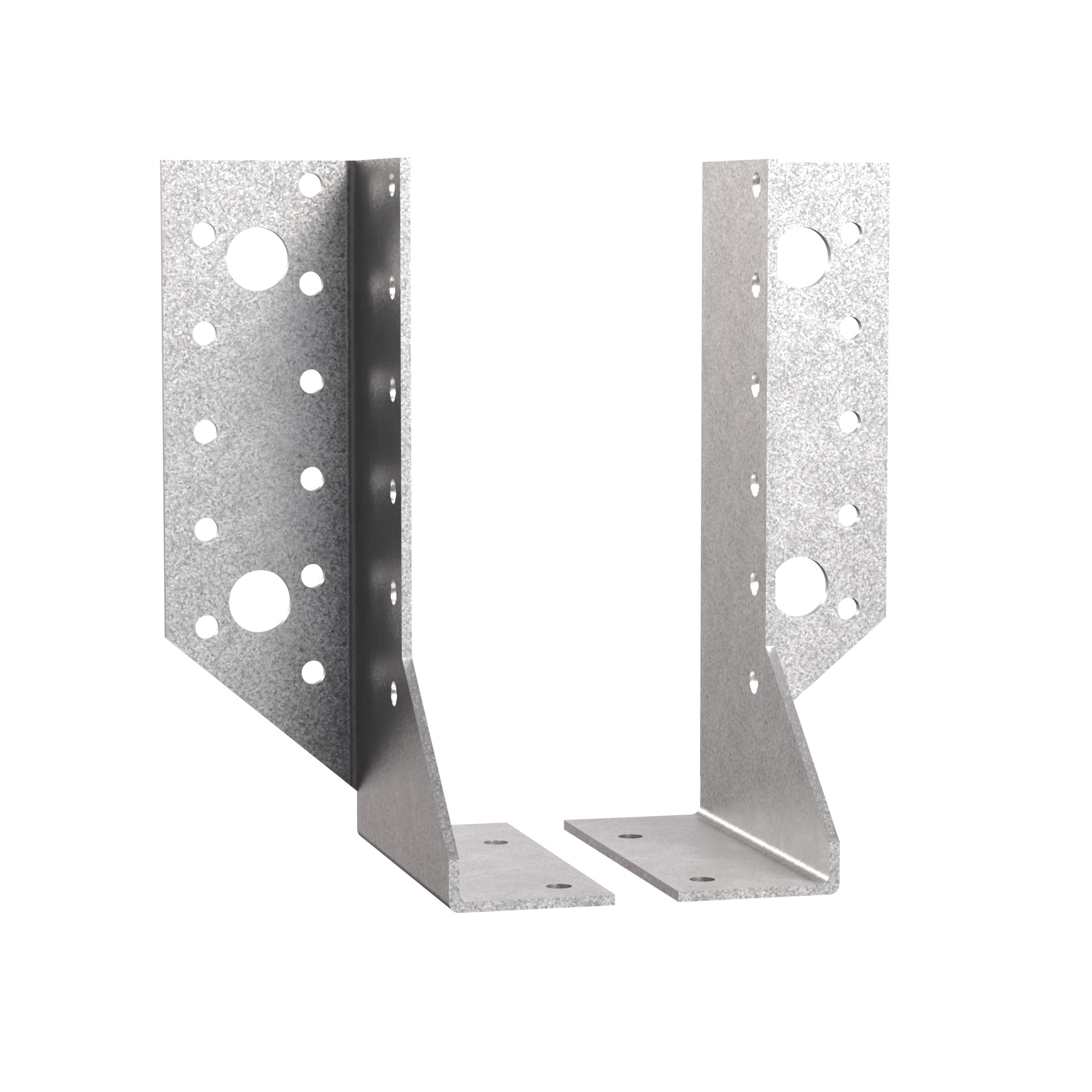

SDE main image

Produkt-Details

Bilder

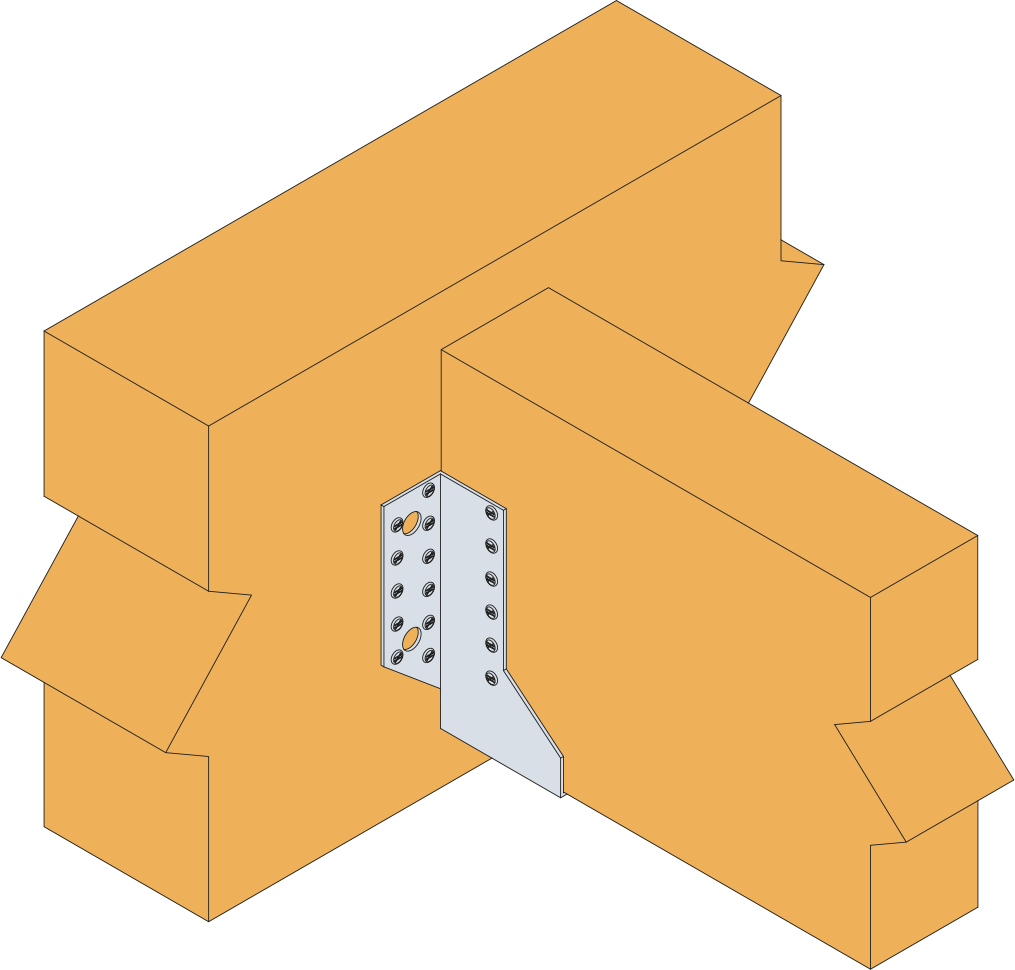

SDEG SDED montage
Anschluss Holz an Holz

Eigenschaften

Material

Stahlqualität:

S 250 GD +Z 275 gemäß DIN EN 10346

Korrosionsschutz:

275 g/m2 beidseitig - entsprechend einer Zinkschichtdicke von ca. 20 μm

Vorteile

  • Für Anschlüsse von Nebenträger an Hauptträger, aus Voll- oder Brettschichtholz.
  • Die 2-teiligen Balkenschuhe können problemlos für viele Trägerbreiten ab 60mm eingesetzt werden, weil sie sich an jede Breite anpassen lassen.
  • Die Nebenträgerhöhe sollte nicht mehr als das 1,5-fache der Balkenschuhhöhe betragen.

Anwendung

Anwendbare Materialien

Auflager:

Holz, Holzwerkstoffe, Beton, Stahl

Aufzulagerndes Bauteil:

Holz, Holzwerkstoffe

Anwendungsbereich

Zweiteilige Balkenschuhe eignen sich insbesondere zur Anwendung bei Balken mit Zwischenmaßen und/oder bei Sanierungen mit wechselnden Holzbreiten.

Technische Daten

Abmessungen

Abmessungen

Abmessungen
Abmessungen
ReferenzVerbinder Abmessungen
Produktabmessungen[mm]Löcher im HauptträgerLöcher im NebenträgerSonstiges
A[mm]B[mm]C[mm]D[mm]F[mm]t[mm]RundRundGewicht[kg]
Ø5[mm]Ø13[mm]Ø5[mm]
SDE300/30601188441.5862184100.37
SDE340/30601388441.5862224120.43
SDE380/30601588441.5862224120.44
SDE440/30601888441.5862284150.56

Charakteristische Tragfähigkeiten - Holz an Holz - Vollausnagelung

Charakteristische Tragfähigkeiten - Holz an Holz - Vollausnagelung
Charakteristische Tragfähigkeiten - Holz an Holz - Vollausnagelung
ReferenzBalkenschuh-Tragfähigkeit
Charakter. Tragfähigkeit - Holz an Holz - Vollausnagelung
VerbindungsmittelCharakter. Tragfähigkeiten - Nadelholz C24[kN]
HauptträgerNebenträgerR₁,ₖR2,kR3,k
AnzahlAnzahlmit CNA 4.0x50mit CNA 4.0x50mit CNA 4.0x50
SDE300/3018.01020.317.614.6
SDE340/3022.01226.62415.8
SDE380/3022.01226.62413.9
SDE440/3028.01433.233.214

Die Kraft F3 wirkt bei der Hälfte der Balkenschuhhöhe.

Kombinierte Belastung:

\left(\frac{F_{1/2,d}} {R_{1/2,d}}\right)^2+\left(\frac{F_{3,d}} {R_{3,d}}\right)^2\le1

Installation

Installation

Befestigung

Holzanschlüsse:

  •     CNA 4,0xl Kammnägel oder CSA5,0xl Verbinderschrauben

Beton Anschlüsse:

  •     Mechanische Verankerung wie BOAXII 10/20.
  •     Chemischer Anker wie VT-HP® mit Gewindestange M10



SDEG SDED montage
Anschluss Holz an Holz

Eignungsnachweise

Leistungserklärung (DoP)

de-dop-e06-0270-07-s.pdf
Verlauf anzeigen
de-dop-e06-0270-issue-6.pdf
de-dop-e06-0270-issue-5.pdf
de-dop-e06-0270-issue-4.pdf
de-dop-e06-0270-issue-3.pdf
cb0667582f32e42f91d108ea8f0bbfb7d3ee9238.pdf
525718ad8c5e2133bc1d6dbbce4bd0829b2f970d.pdf

Europäische Technische Bewertung (ETA)

eta-060270-sst-rev-9-2024.pdf
Kein Verlauf verfügbar

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors
