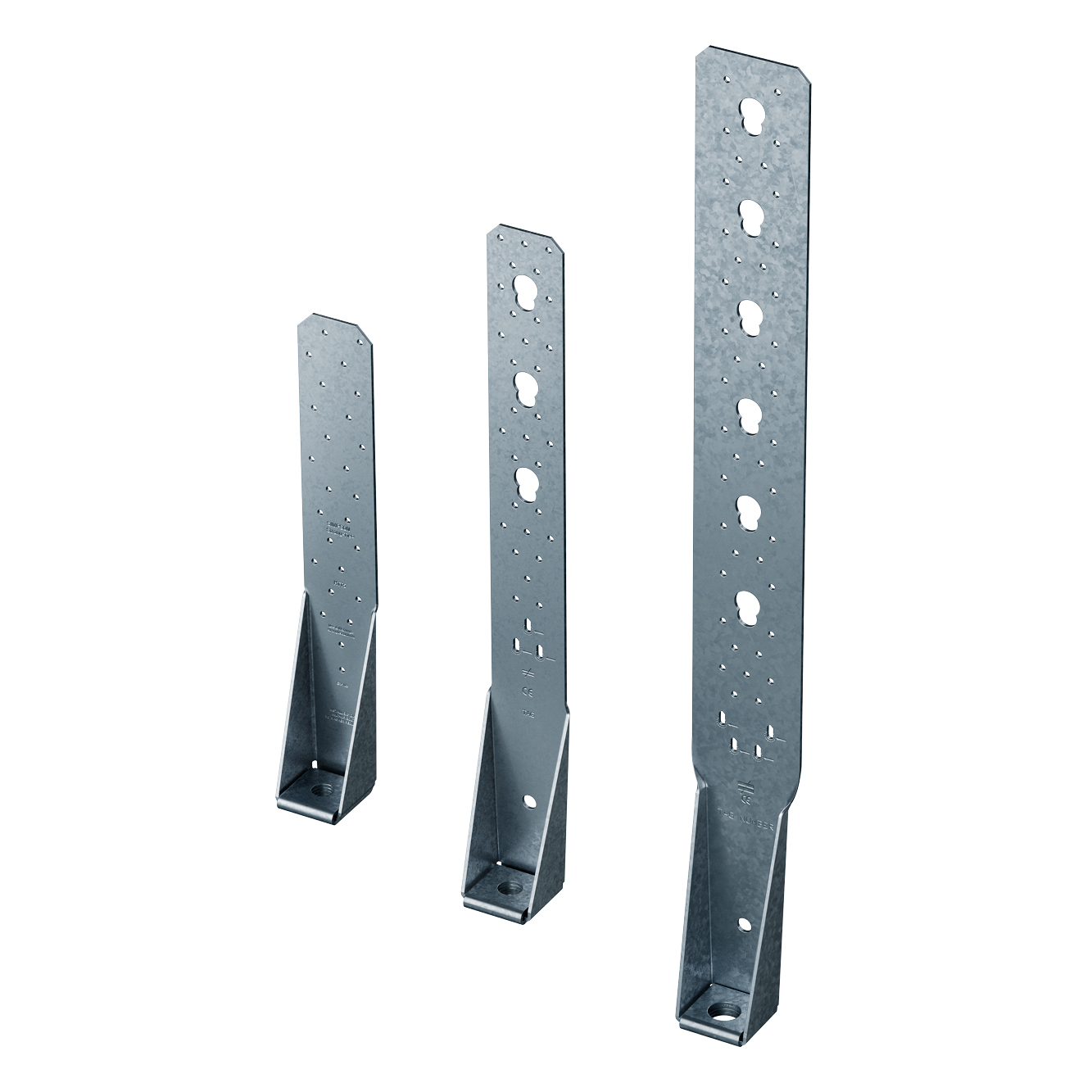

Zuganker
sind Stahlblechformteile speziell für den Holzrahmenbau zur Übertragung von Zugkräften. Bei bestehenden oder neuen Holzkonstruktionen einsetzbar. Ermöglicht hohe Lasten aus dem Holz in den Beton zu übertragen.

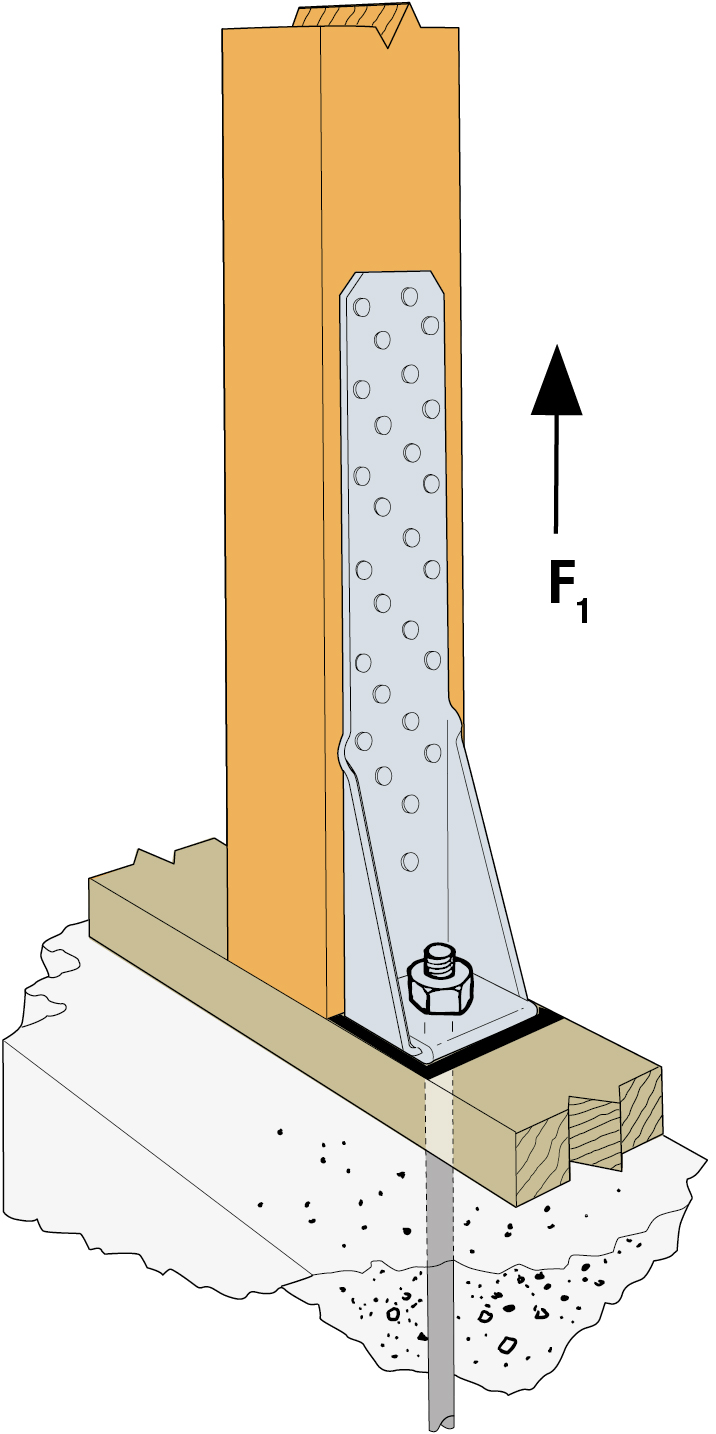

Die Holzkonstruktionen, die abhebende Kräfte aufzunehmen haben, werden an Bodenplatten oder Fundamenten mit HTT Zugankern befestigt. Die lange Rückenplatte ermöglicht eine Platzierung der notwendigen Anzahl CNA4,0×ℓ Kammnägel unter Einhaltung der erforderlichen Nagelabstände am Holzständer, auch wenn eine waagerechte Schwelle unter diesem liegt. Eine Alternative zu den Zugankern HTT sind Zuganker, ein- und zweiteilig sowie Winkelverbinder AKR95, AKR135 oder AKR285.
Die angegebenen statischen Werte beziehen sich auf Verankerungen ohne zusätzliche Unterlegscheibe. Es dürfen jedoch Unterlegscheiben verwendet werden, sind aber nicht im Lieferumfang enthalten.
Bei der Verwendung einer Unterlegscheibe erhöhen sich die Tragfähigkeiten. Information hierzu finden Sie in der ETA-07/0285.





Produkt-Details
Eigenschaften
Material
Stahl:
G90 gemäß ASTM A-653
S350GD gemäß EN 10346
S420MC (HTT140)
Korrosionsschutz:
275 g/m2 beidseitig - entspricht einer Zinkschicht von ca. 20 μm
Fe/Zn12/A (HTT140)
Vorteile
- Der untere anzuschließende Schenkel benötigt keinen Druckkontakt zum Boden
Anwendung
Anwendbare Materialien
Auflager:
- Beton, Stahl, Holz, Holzwerkstoffe
Aufzulagerndes Bauteil:
- Holz, Holzwerkstoffe
Anwendungsbereich
- Mit diesem Zuganker können Holzkonstruktionen optimal mit Betonunterkonstruktionen verbunden werden, wie es z.B. verstärkt im Holzrahmenbau der Fall ist.

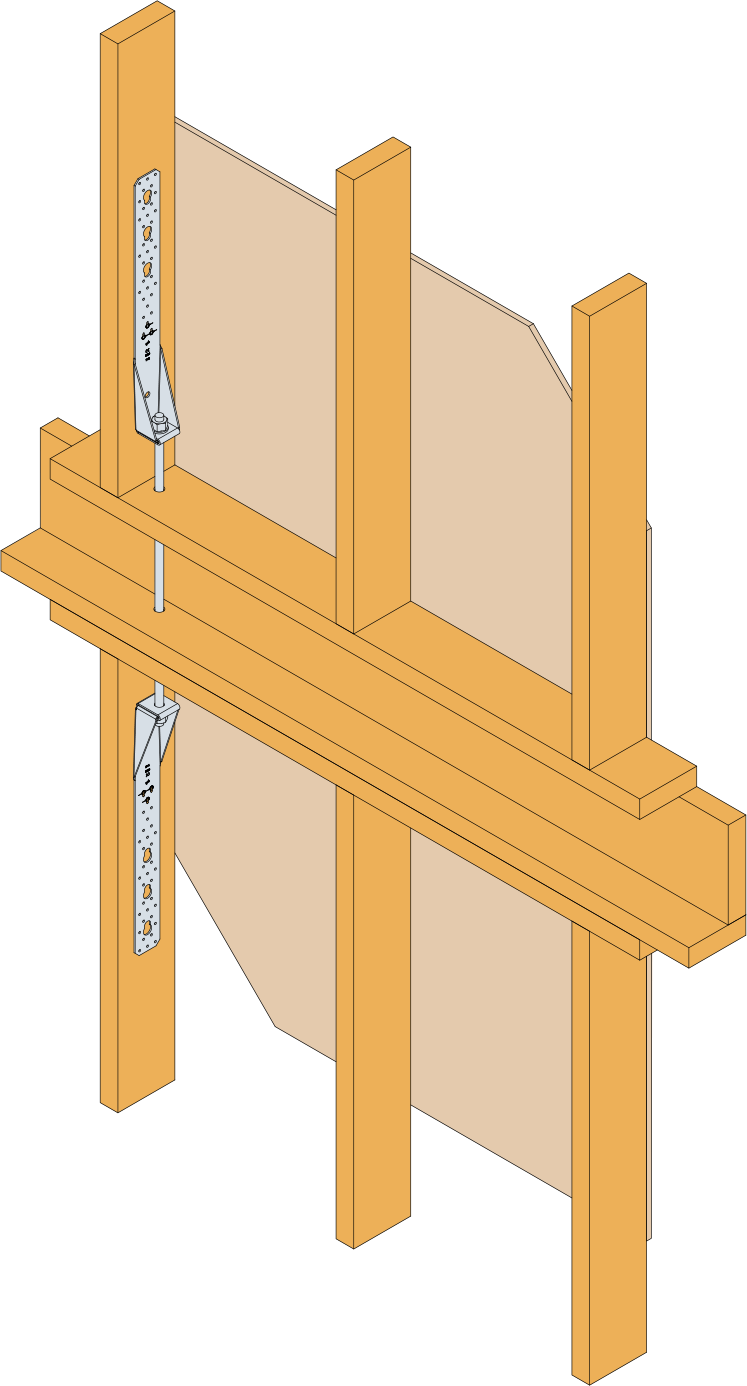

- Ein Verbund durch die Decke hindurch ermöglicht das Weiterleiten der Zuglasten vom Dach bis ins Fundament
Technische Daten
Abmessungen

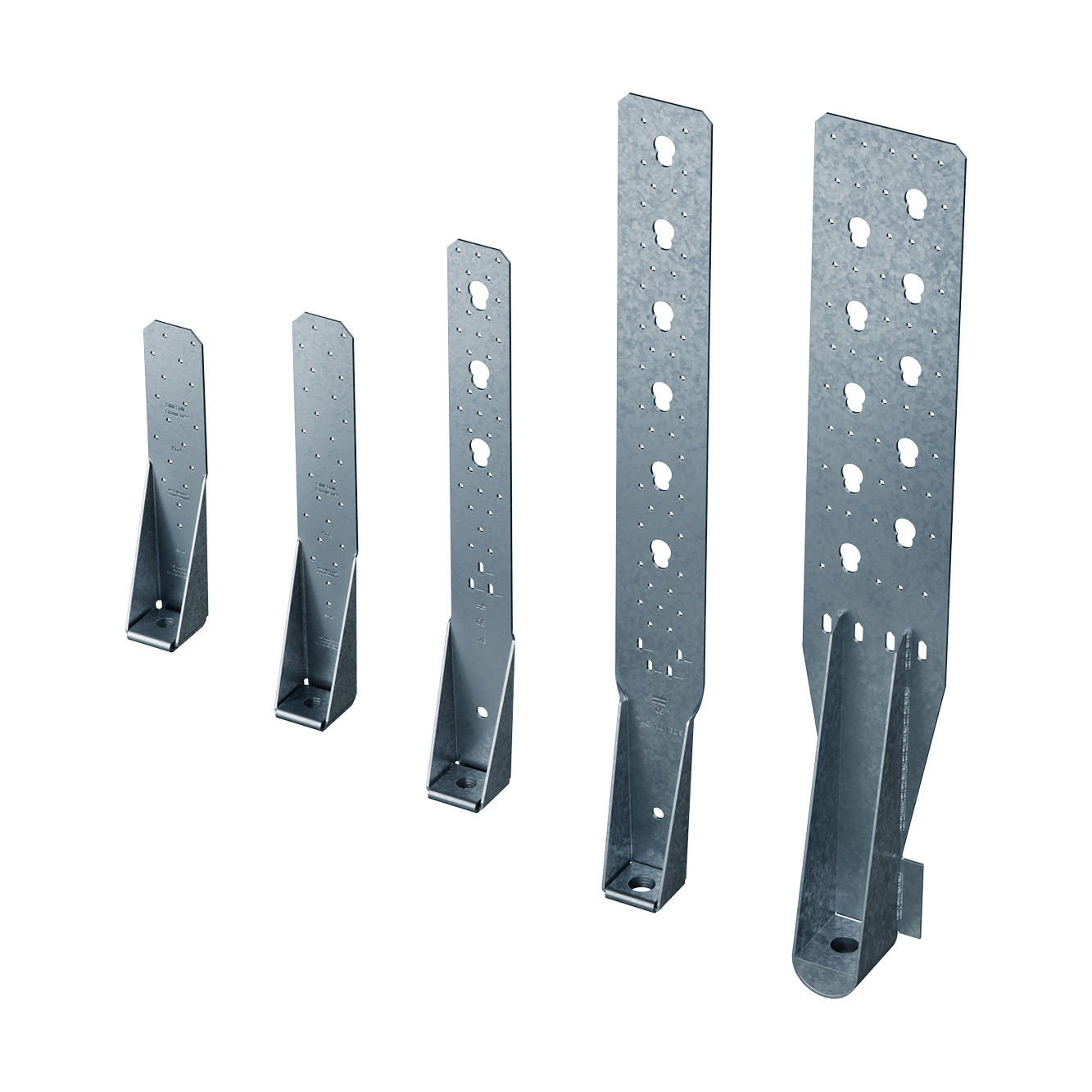

| Referenz | Verbinder Abmessungen | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Sonstiges | Produktabmessungen[mm] | Schenkel A | Schenkel B | |||||||||||
| DB. Nr. | NOBB nr. | Menge pro Karton | A[mm] | B[mm] | C[mm] | D[mm] | E[mm] | t[mm] | Rund | Rund | ||||
| Ø4.7 | Ø5[mm] | Ø21 | Ø17.5 | Ø18[mm] | ||||||||||
| HTT4 | 1388657 | 42922721 | 16.0 | 314 | 60 | 64 | 11.4 | 35 | 2.8 | 18 | - | - | 1 | - |

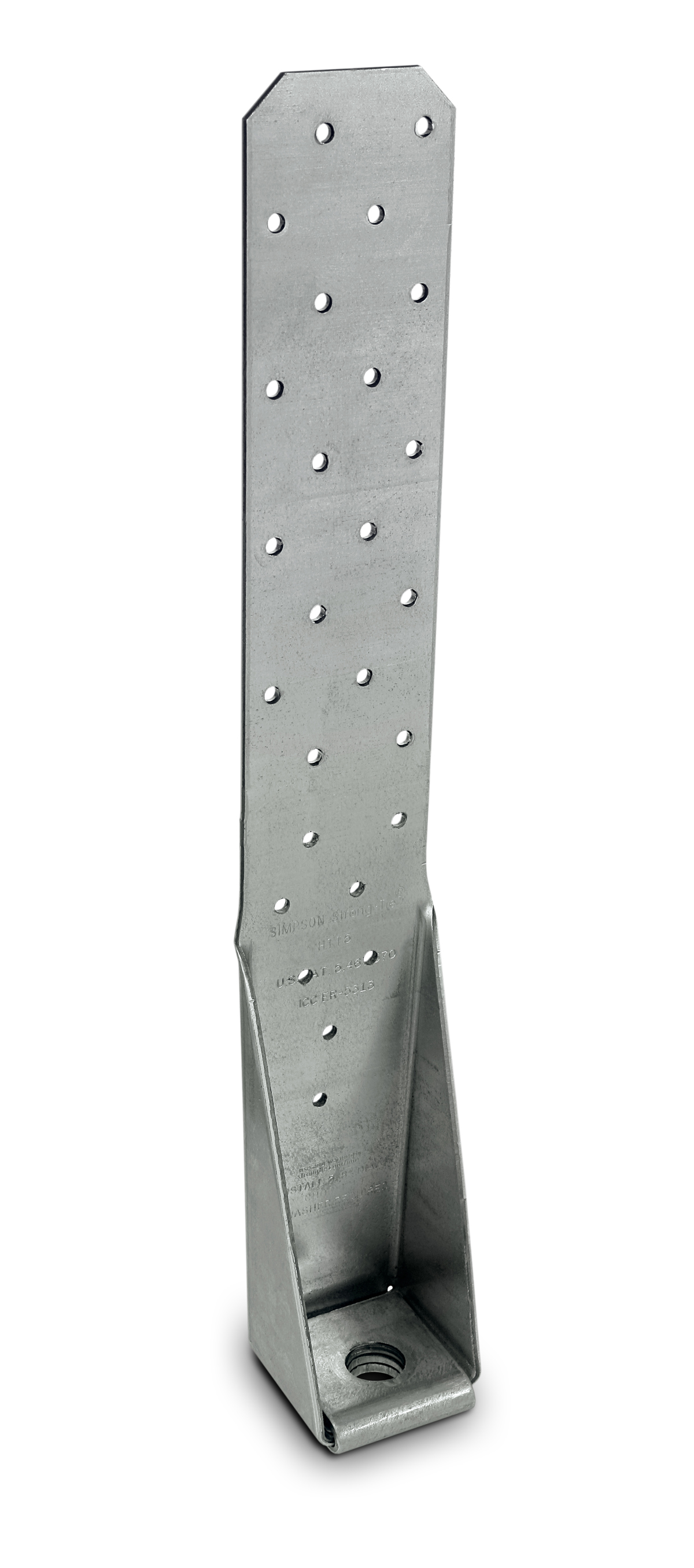

| HTT5 | 1388655 | 42922755 | 10.0 | 403 | 56 | 64 | 11.4 | 35 | 2.8 | 26 | - | - | 1 | - |

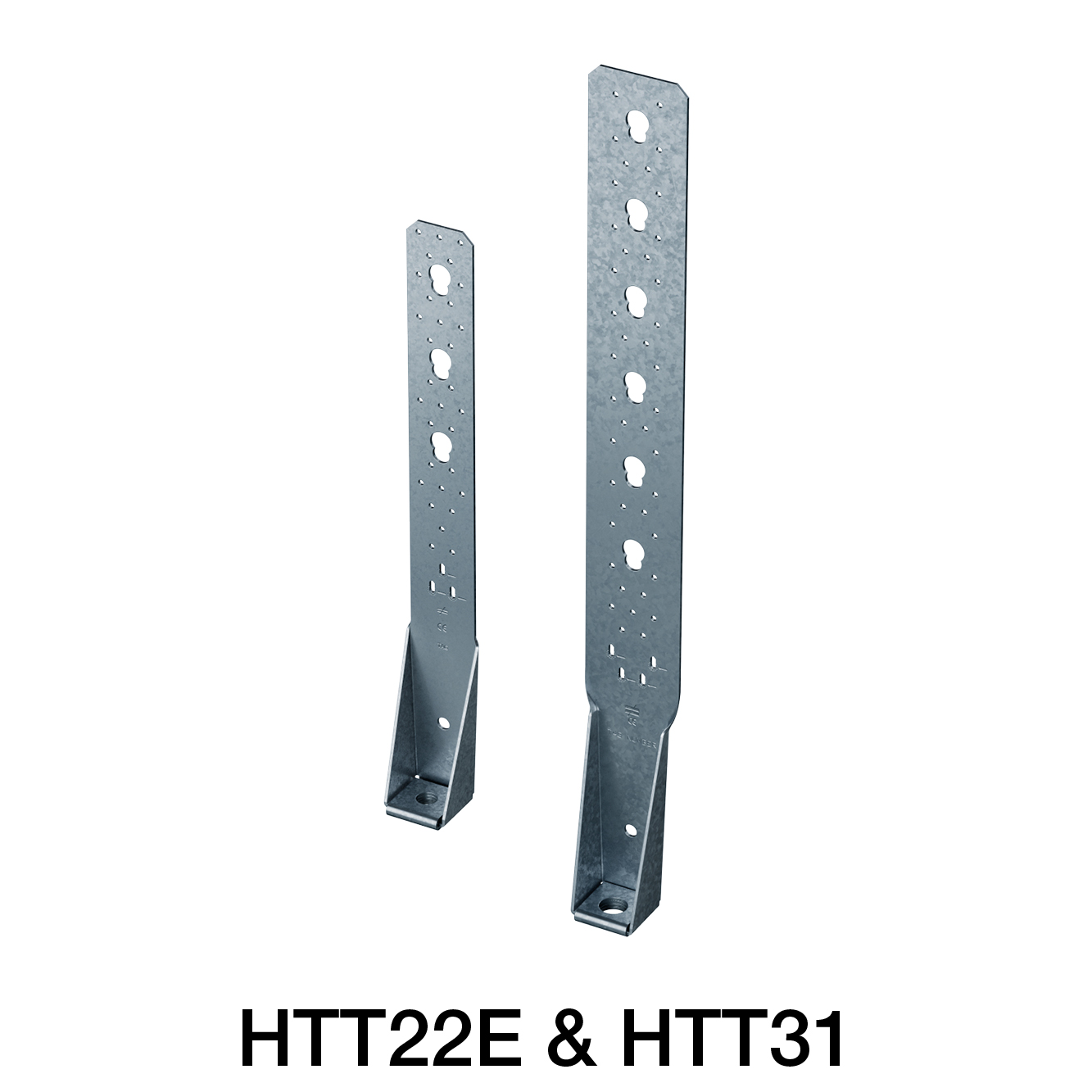

| HTT22E | 2049836 | - | 10.0 | 558 | 60 | 63 | 12 | 33 | 3 | - | 31 | 3 | - | 1 |

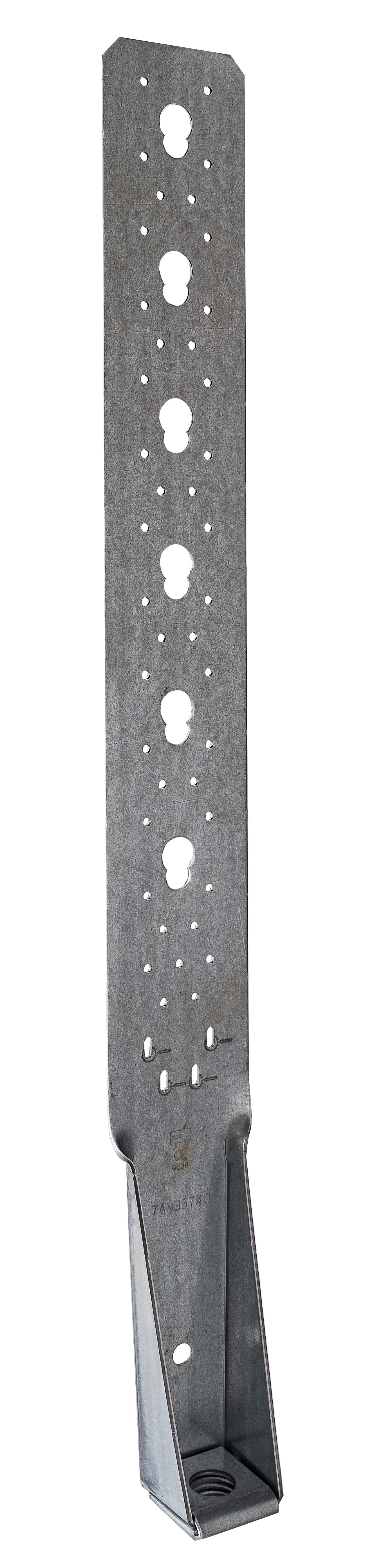

| HTT31 | 2151752 | - | 5.0 | 790 | 60 | 90 | 12 | 33 | 3 | - | 41 | 6 | - | - |

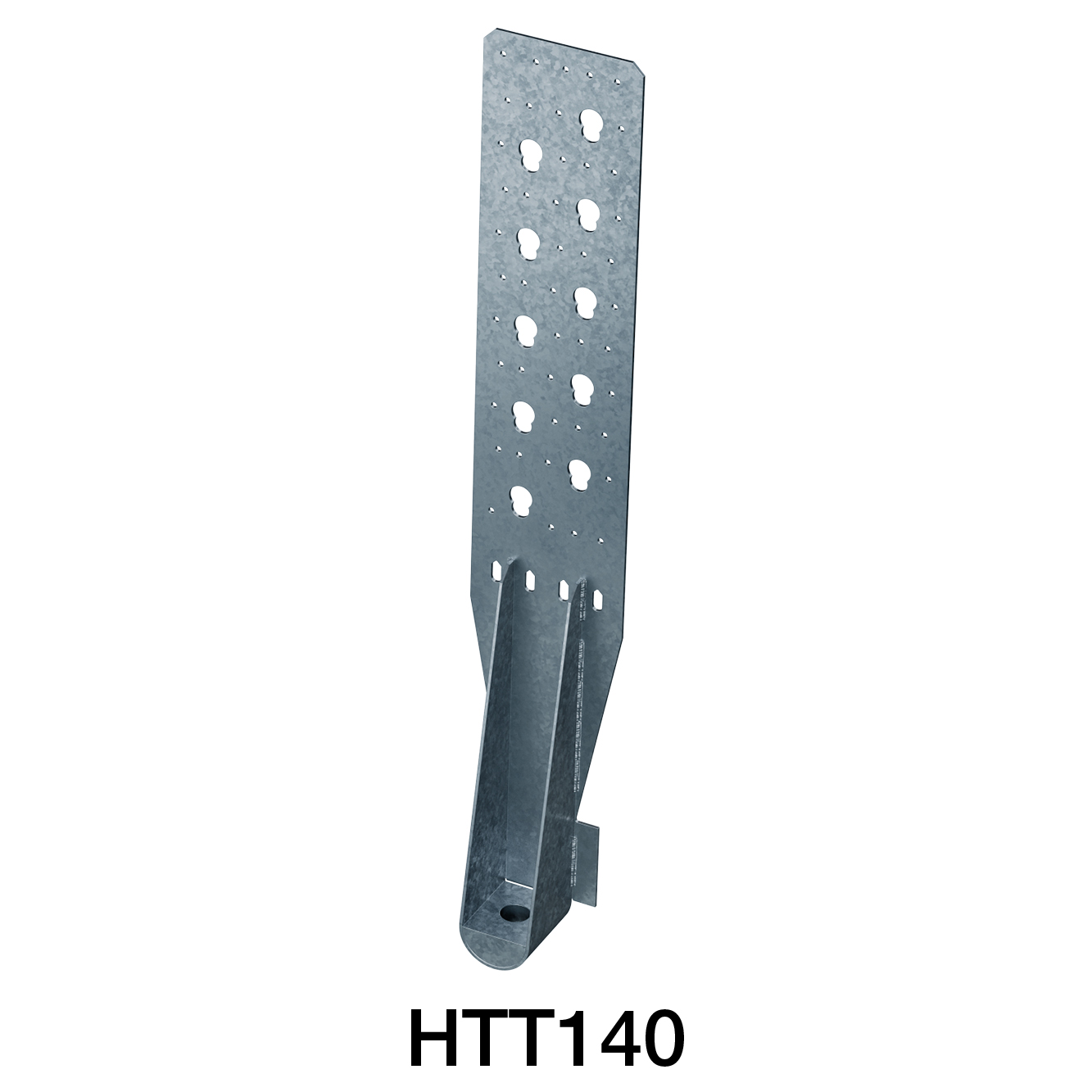

| HTT140 | - | - | - | 833 | 83 | 140 | 33 | 40 | 3 | - | 45 | 10 | - | - |
Tragfähigkeiten
| Referenz | Holdowns capacity | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Tragfähigkeiten - Balken an Beton | |||||||||||||
| Verbindungsmittel | Charakter. Tragfähigkeit - Holz an Beton[kN] | ||||||||||||
| Schenkel A | Schenkel B | R₁.ₖ (ohne US50/50/8 Unterlegsch.) | R₁.ₖ (mit US50/50/8 Unterlegsch.) | ||||||||||
| Anzahl | Typ | Anzahl | Type 2 | Anzahl | Typ | mit CNA 4,0 × 40 | mit CNA 4.0x50 | CNA4,0x60 | CSA5.0x50 | CSA5.0x80 | mit CNA 4.0x50 | CNA4,0x60 | |
| HTT4 | n | CNA | - | - | 1.0 | M16 | min [(n-3.5)*1.83; 18.6; 43/kmod] | min [(n-3.5)*2.22; 24.7; 43/kmod] | min [(n-3.5)*2.36; 31; 43/kmod] | - | - | min [(n-3.5)*2.22; 31.7] | min [(n-3.5)*2.36; 39.7] |
| HTT5 | n | CNA | - | - | 1.0 | M16 | min [(n-3.5)*1.83; 18.6; 43/kmod] | min [(n-3.5)*2.22; 24.7; 43/kmod] | min [(n-3.5)*2.36; 31; 43/kmod] | - | - | min [(n-3.5)*2.22; 31.7] | min [(n-3.5)*2.36; 39.7] |
| HTT22E | n (1) | CNA/CSA | - | - | 1.0 | M16 | min [(n-3,5)*1,83; 39,6; 57,5/kmod] | min [(n-3,5)*2,22; 42,3; 57,5/kmod] | min [(n-3,5)*2,36; 53,1; 57,5/kmod] | min [(n-3.5)*2,63; 138,2; 57,5/kmod] | min [(n-3.5)*3,5; 232,4; 57,5/kmod] | - | - |
| HTT31 | n (2) | CNA/CSA | - | - | 1.0 | M24 | min [(n-4)*1,83; 144,1; 85,1/kmod) | min [(n-4)*2,22; 144,1; 85,1/kmod) | min [(n-4)*2,36; 144,1; 85,1/kmod) | min [(n-4)*2,63; 144,1; 85,1/kmod) | min [(n-4)*3,5; 144,1; 85,1/kmod) | - | - |
| HTT140 | n | CNA/CSA | 4.0 | SSH8x120 | 1.0 | M24 | min [n*1.83;140/kmod] | min [n*2.22;140/kmod] | min [n*2.36;140/kmod] | min [n*2.63;140/kmod] | min [n*3.5;140/kmod] | - | - |
Die Anzahl der Verbindungselemente (n) kann vom Anwender gewählt werden. Die Kapazität wird dann mit dieser Zahl n berechnet.

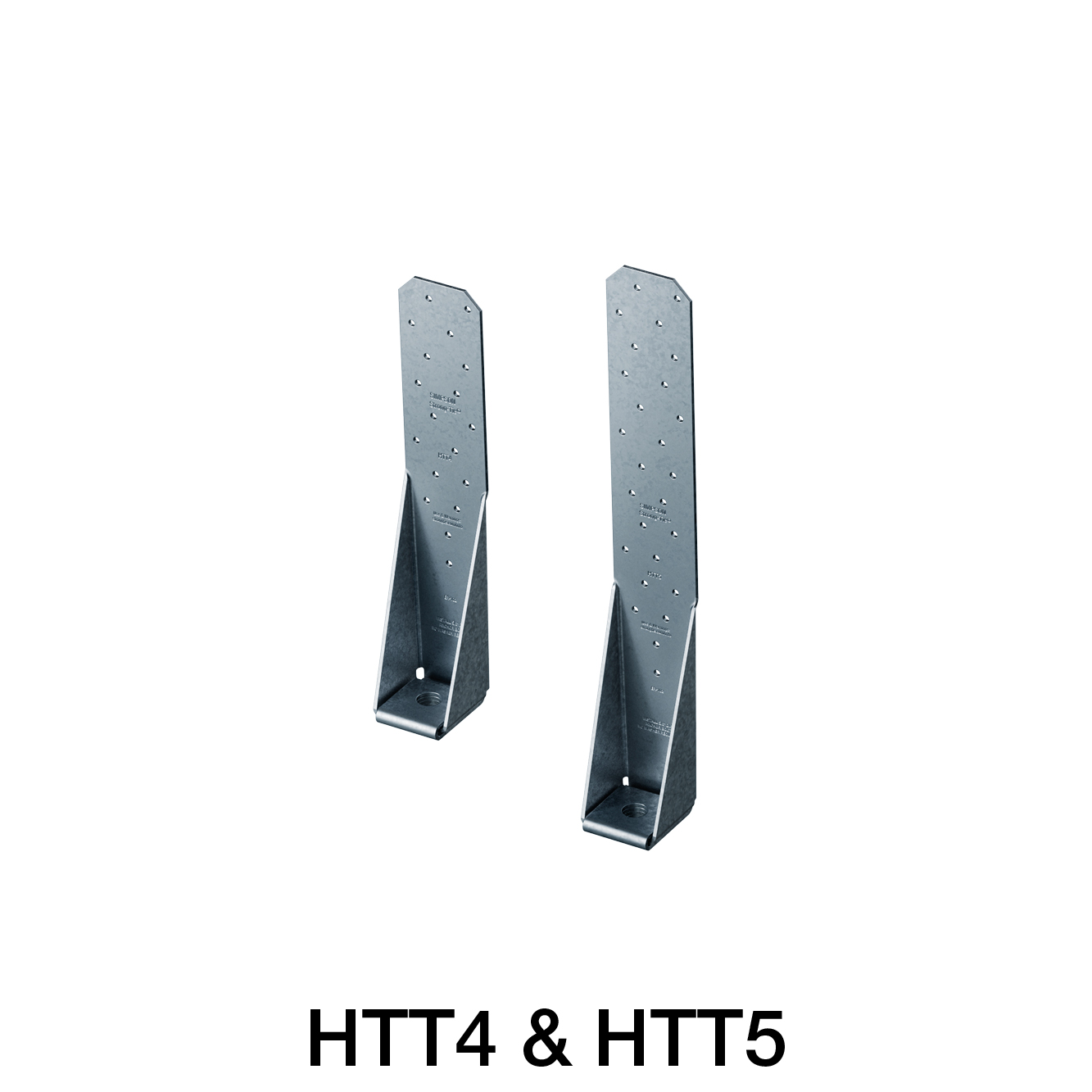

Bei den HTT4 und 5 sind die 4 Löcher oberhalb der seitlichen Streben stets mitzuverwenden.

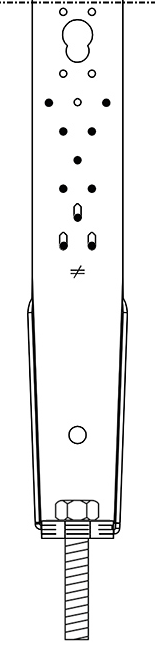

(1) es sind stets die 3 Langlöcher und die untersten 2 Löcher mitzuverwenden
(2) es sind stets 4 CSA5,0x80 im unteren Bereich der Länglöcher einzubauen.
Beim HTT140 sind die SSH12xL Schrauben in den Löchern 9x20 unten anzuordnen
Charakteristische Tragfähigkeiten - Anschluss mit ZYKT
| Referenz |
|---|
| HTT4 |
| HTT5 |
| HTT22E |
| HTT31 |
| HTT140 |
Bei Einbau mit Zwischenschicht sind die Tragfähigkeit des ZYKT69 entsprechend zu berechnen und für die Gesamtträgfähigkeit zu berücksichtigen.
Beim HTT140 sind die SSH12xL Schrauben in den Löchern 9x20 unten anzuordnen
