Verbindungselemente

Nagelplatten und Schubverbinder

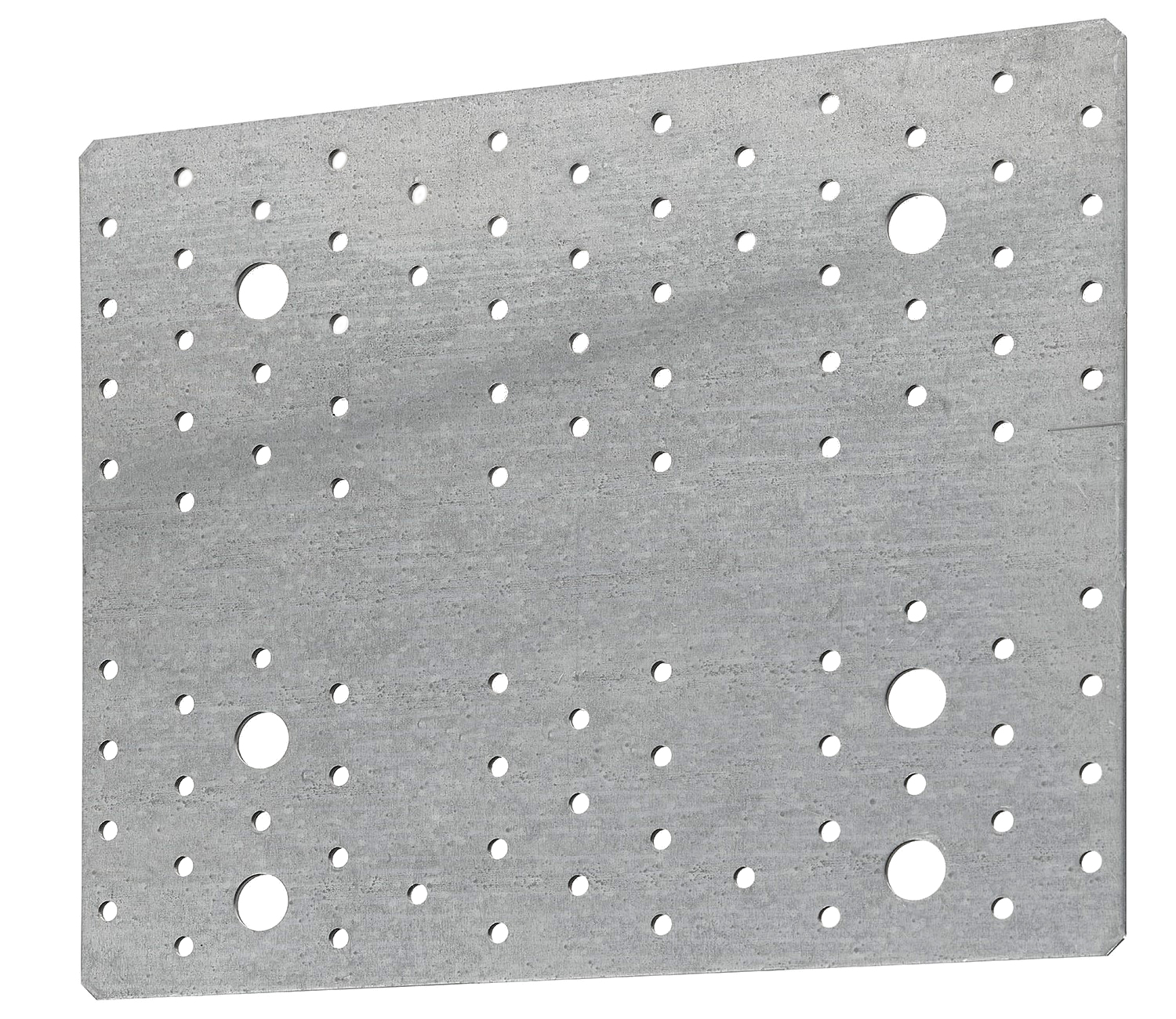

NPB255

Zug- und Scherplatten

Die NPB255 Zug- und Scherplatte für Stoßverbindungen. Einfache und korrekte Montage durch Positionsmarkierung.

Technisches Datenblatt

CE Kennzeichnung

Nutzungsklasse 2

Innen

EPD

Galvanisch verzinkter Stahl 20µm

NPB255_SSTBP_homepage_DE_de

Produkt-Details

Bilder

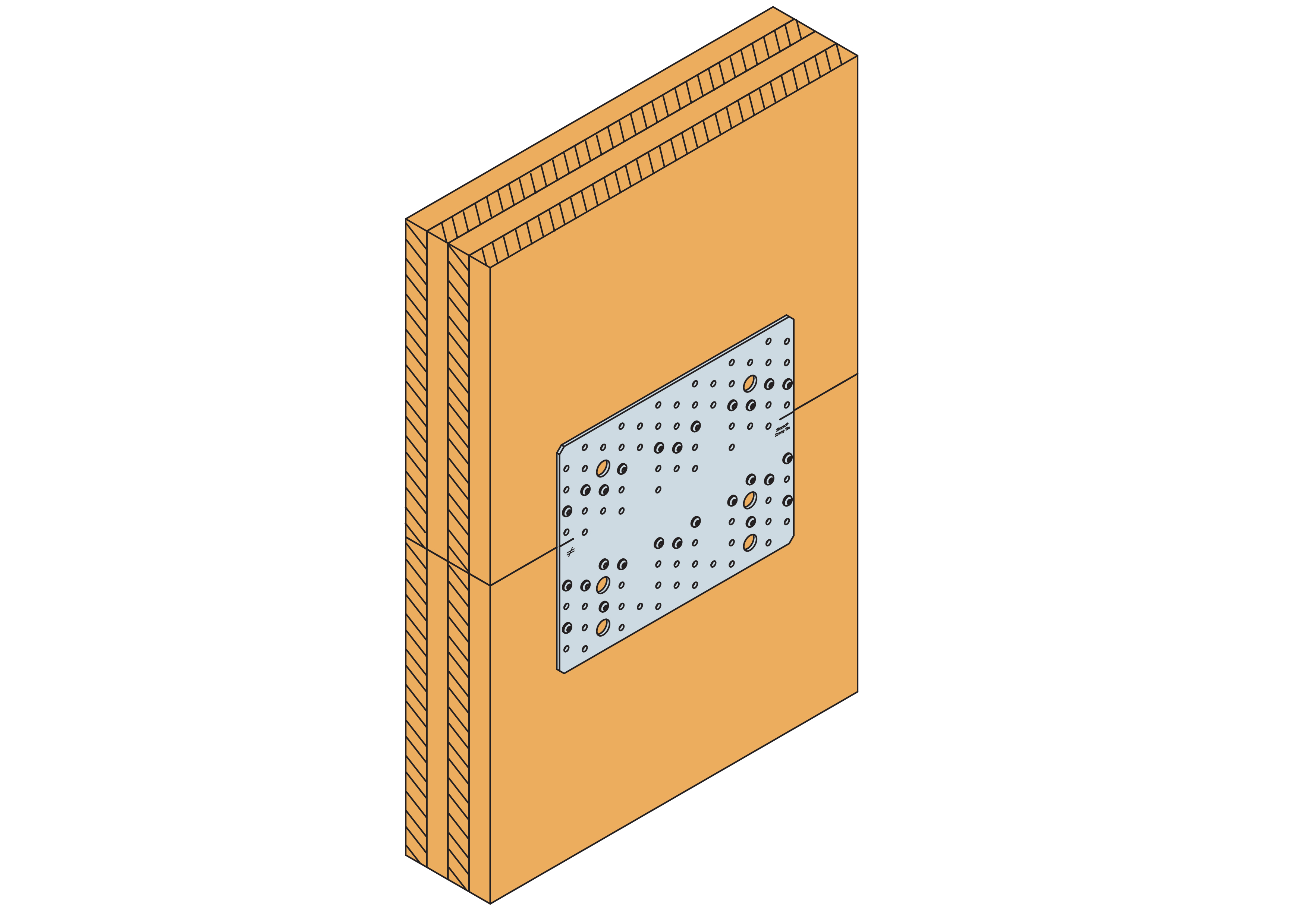

Holz an Holz

C_NPB255_InstIll_Ill_Instld_Br46 CLT concrete_DK_EU_C0.jpg

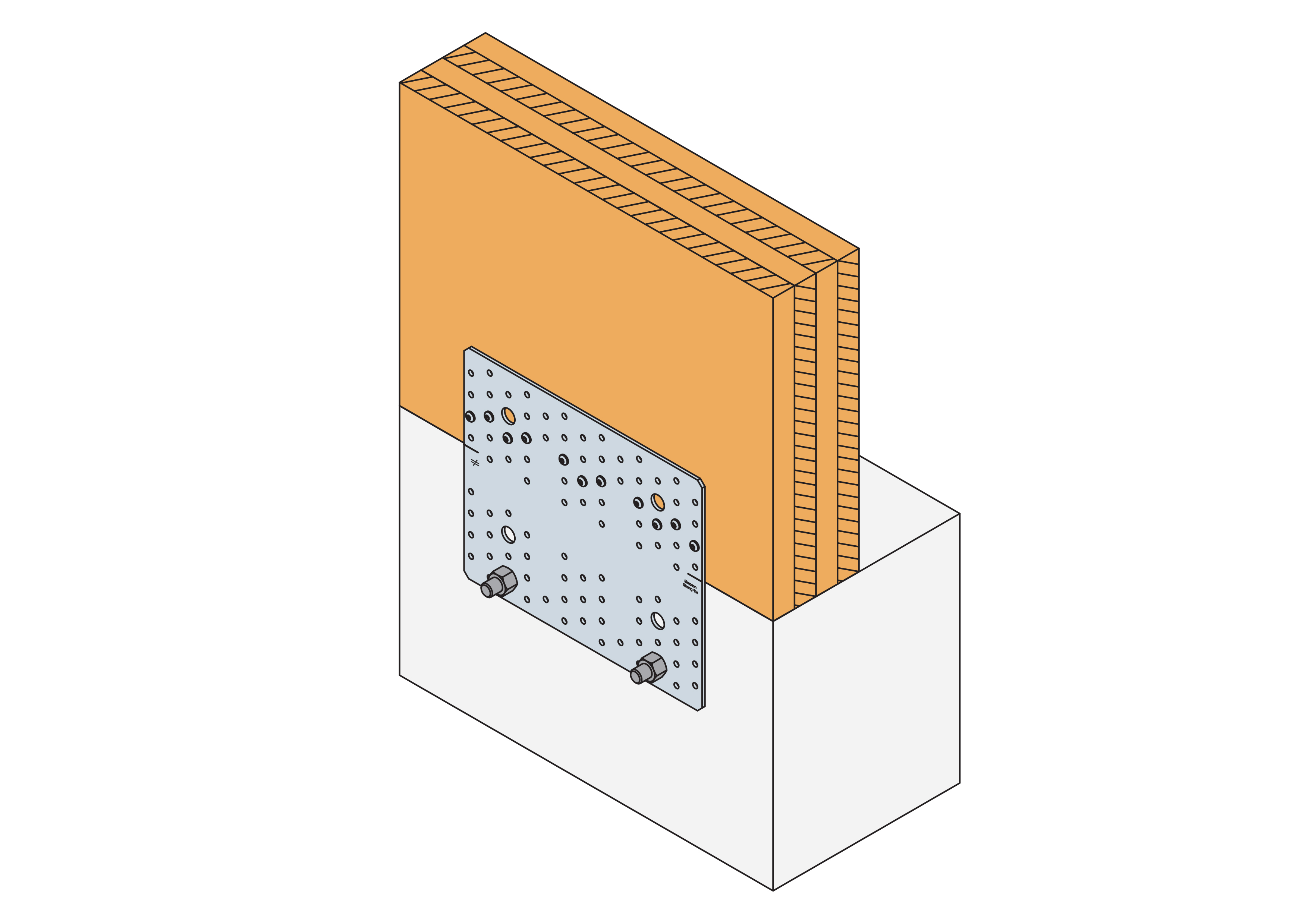

Holz an Beton

Holz an Beton

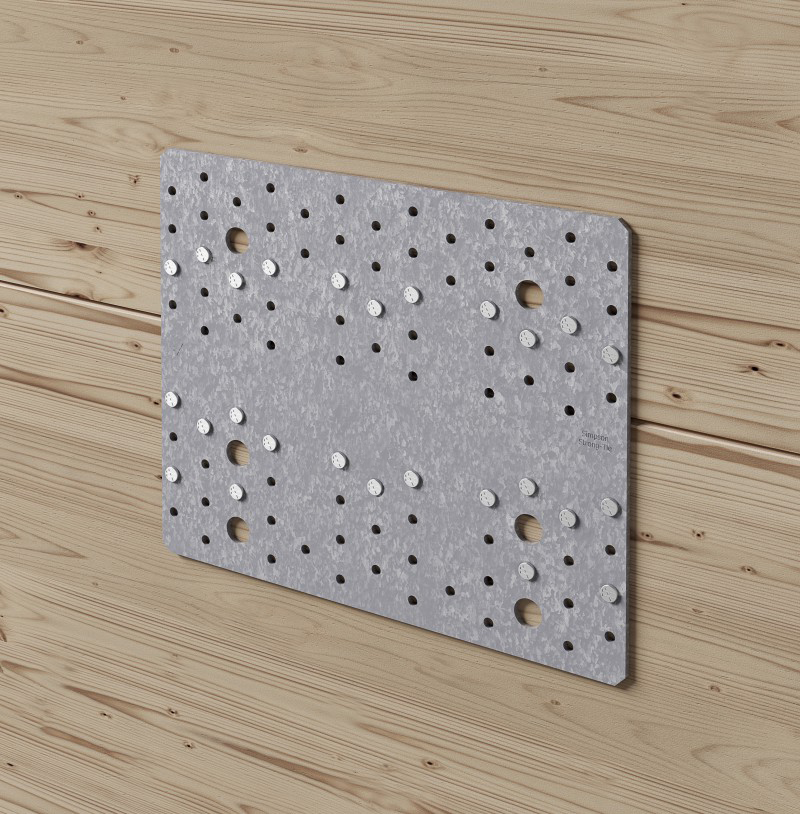

Holz an Holz

Eigenschaften

Material

Stahlqualität:

S 250 GD +Z 275 gemäß DIN EN 10346

Korrosionsschutz:

275 g/m2 beidseitig - entsprechend einer Zinkschichtdicke von ca. 20 μm

Vorteile

Einfache Installation aufgrund Markierung
Viele Anschlussmöglichkeiten, mit zugehörigen Nagelbildern
Hohe Tragfähigkeiten

Anwendung

Anwendbare Materialien

Anschlussmöglichkeiten:

Holz / CLT an Holz / Beton / Stahl

Anwendungsbereich

Ideal für Verbindungen von Holztafeln

Technische Daten

Abmessungen

Referenz	Verbinder Abmessungen
	Sonstiges		Produktabmessungen[mm]			Löcher Befestigungsmittel[mm]
	Menge pro Karton	Gewicht[kg]	A[mm]	B[mm]	Stärke[mm]	Rund
	Menge pro Karton	Gewicht[kg]	A[mm]	B[mm]	Stärke[mm]	Ø5	Ø14
NPB255	10	1.2	214	255	3	93	6
NPB255SO	10	1.7	294	255	3	97	6

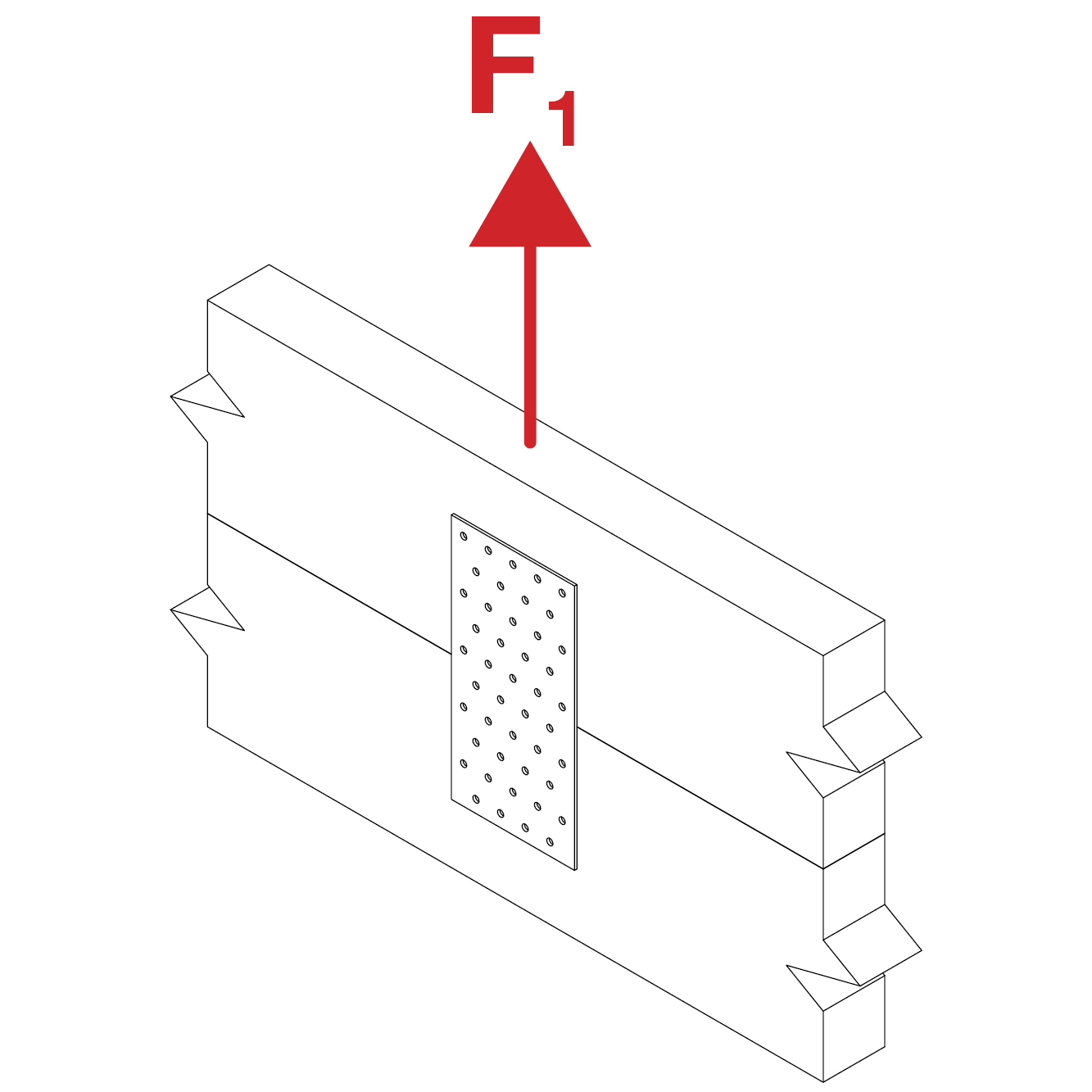

Für kombinierte Belastungen ist einzuhalten:

$\left(\frac{F_{1,d}} {R_{1,d}}\right)^2+\left(\frac{F_{2,d}} {R_{2,d}}\right)^2\le1$

Verbindungen Holz- Holz (CLT-CLT)

Abmessungen

Referenz	Nail plates capacity
	Charakter. Tragfähigkeiten - Holz an Holz (CLT an CLT)
	Verbindungsmittel		Charakter. Tragfähigkeiten - Nadelholz C24[kN]
	Bereich oben	Bereich unten	R₁,ₖ		R2,k = R3,k
	Bereich oben	Bereich unten	mit CNA 4.0x50	CSA5.0x50	mit CNA 4.0x50	CSA5.0x50
NPB255	11	2	23.9	27.6	22.8	26.3
NPB255SO	-	-	-	-	-	-
NPB255 NP 1	11	15	23.9	27.6	20.8	24
NPB255 NP 2	13	15	28.3	32.6	19.4	22.3
NPB255 NP 3	30	31	66.5	78.9	33.9	40.2
NPB255 NP 4	24	28	53.2	63.1	27.7	32.9
NPB255SO NP 5	30	31	66.5	78.9	25	29.7

Die Verbindungen Holz-Holz können auch für CLT-CLT verwendet werden. Die Randabstände sind entsprechend einzuhalten.

Nagelbilder: als pdf zum Download, zu finden unter "Installation" - inkl. Angabe der Faserrichtung.

Verbindung Holz an Beton (CLT an Beton)

Abmessungen

Referenz	Nail plates capacity
	Charakter. Tragfähigkeiten - Holz an Beton (CLT an Beton)
	F[mm]	Verbindungsmittel		Charakter. Tragfähigkeiten - Nadelholz C24[kN]
		Bereich oben	Bereich unten Bolzen M12	R2,k = R3,k		R₁,ₖ
		Bereich oben	Bereich unten Bolzen M12	mit CNA 4.0x50	CSA5.0x50	mit CNA 4.0x50	CSA5.0x50
NPB255	-	-	-	-	-	-	-
NPB255SO	-	-	-	-	-	-	-

Die Verbindungen Holz-Beton können auch für CLT-Beton verwendet werden. Die Randabstände sind entsprechend einzuhalten.

Nagelbilder: als pdf zum Download, zu finden unter "Installation" - inkl. Angabe der Faserrichtung.

Zur Bolzenberechnung ist für F₂ der Abstand "f" als Hebelarm zu berücksichtigen, wie in der Tabelle angegeben. Das Maß "f" ist - im Prinzip - auch in der pdf mit den Nagelbildern zu finden.

Installation

Befestigung

Befestigungsmittel

An Holz:

CNA 4.0x50 Kammnägel
CSA 5.0x40 oder CSA 5.0x50 Schrauben

An Beton:

Mechanischer Bolzenanker: 2 x FM 753 CRACK (M12)
Chemische Verankerung: VT-HP^® Injektionsmörtel

Holz an Holz

Holz an Beton

Andere

npb-nail-pattern-1-2.pdf

Eignungsnachweise

Leistungserklärung (DoP)

de-dop-h10-0005-06.pdf

Kein Verlauf verfügbar

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors

Downloads

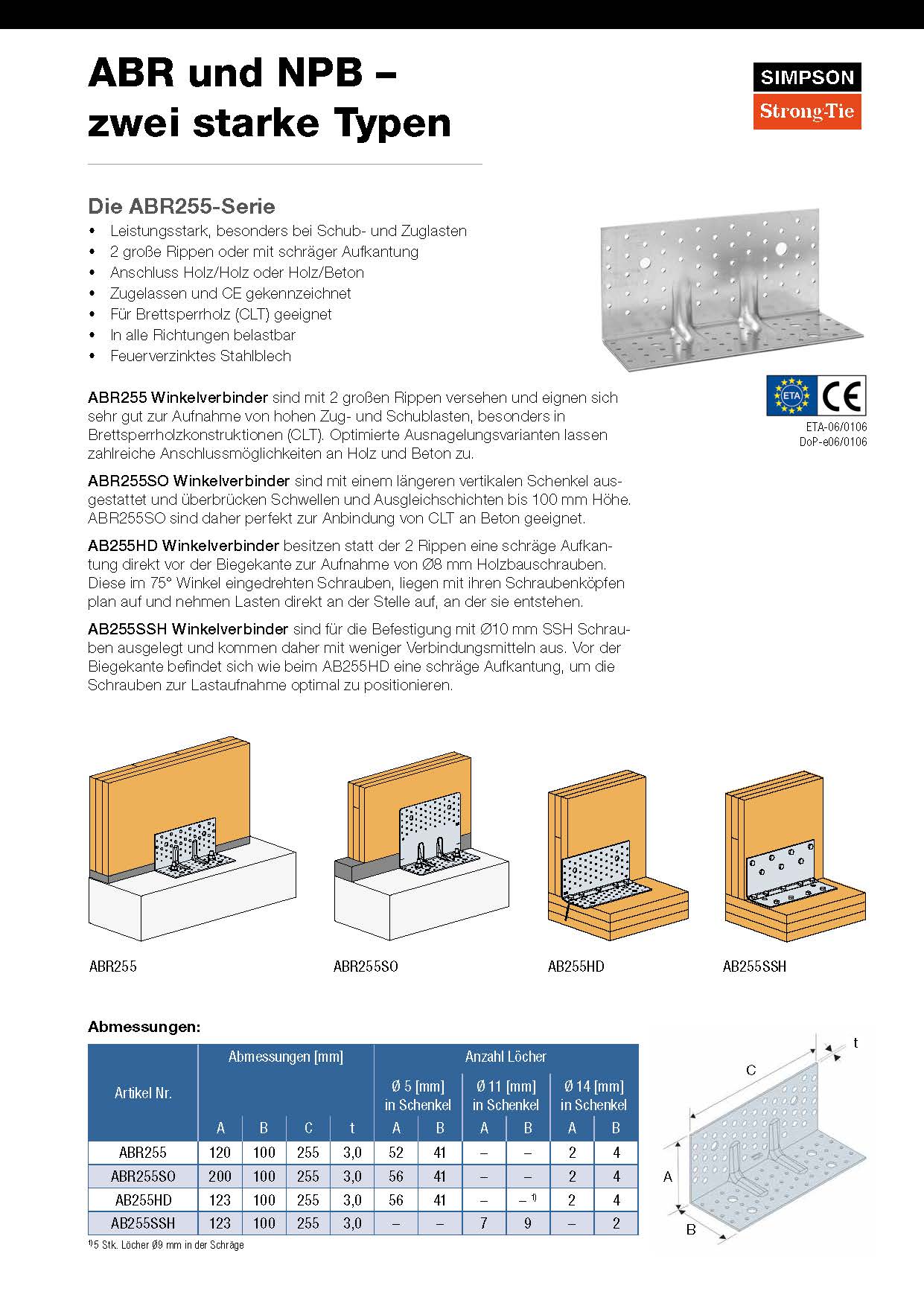

ABR und NPB – für Schub- und Zuglasten

Die ABR255-Serie und NPB Zug- und Scherplatten: Leistungsstark, besonders bei Schub- und Zuglasten.

ABR-NPB - F-ABR-NPB-0323

Online Blättern

ZIP-Pakete

2D
2D DWG ZIP DXF ZIP PDF ZIP

3D/3D vereinfacht
IFC ZIP SAT ZIP SKP ZIP STL ZIP

Online kaufen
