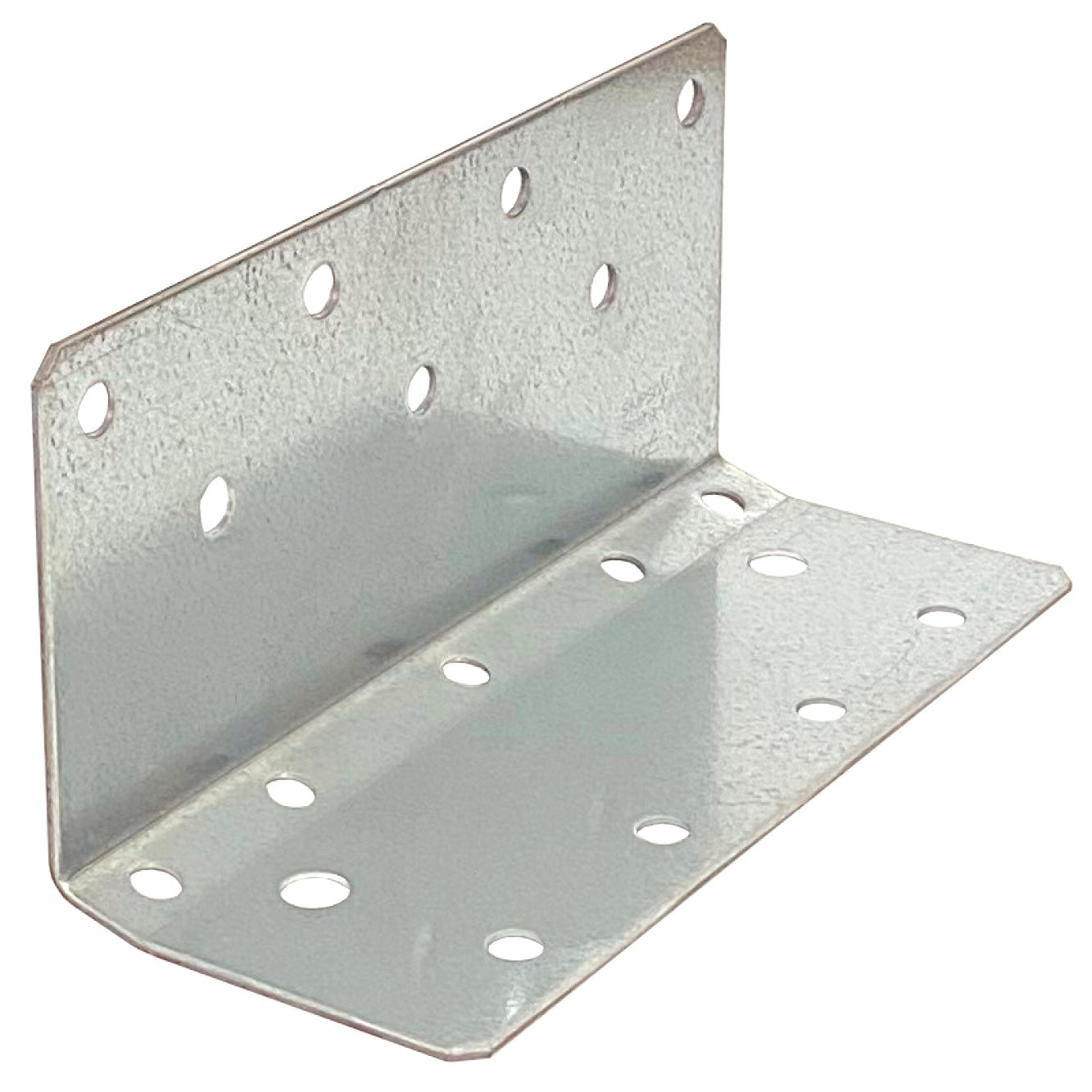

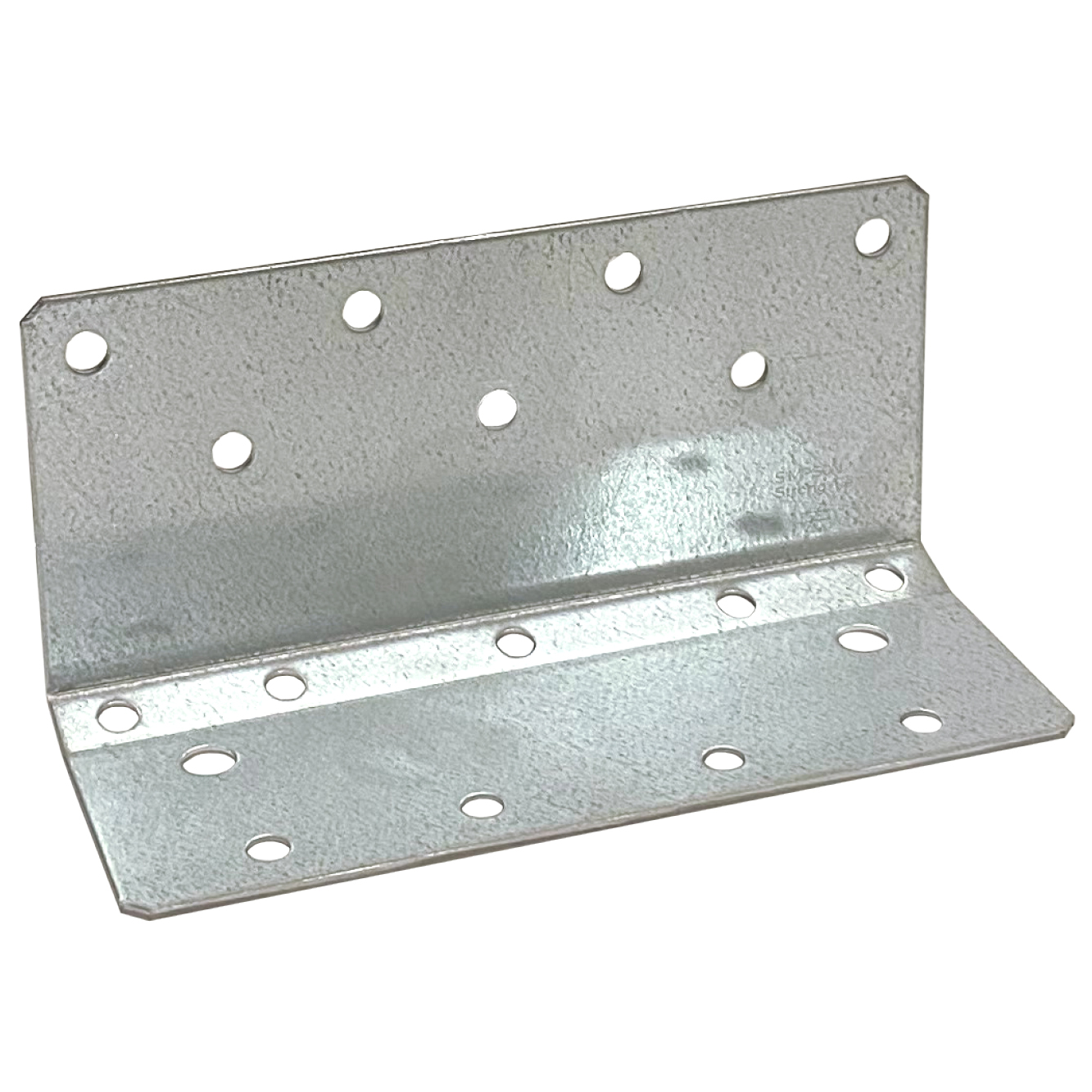

AB255SSH

Winkelverbinder

Der neue Winkelverbinder AB255SSH ist für Anschlüsse von Holz an Holz ausgelegt und kann optimal in Brettsperrholzkonstruktionen eingesetzt werden.

Die Montage erfolgt mit SSH-Verbinderschrauben mit Sechskantkopf, dies ermöglicht zum einen eine schnelle Montage und zum anderen können hohe Zug- und Scherlasten übertragen werden, da die Schrägverschraubung die Last dort aufnimmt, wo sie entsteht.

Technisches Datenblatt

CE Kennzeichnung

ETA

Neu

Nutzungsklasse 2

Feuerverzinkter Stahl Z275

Innen

EPD

AB255SSH_SSTBP_homepage_FI_fi

Produkt-Details

Bilder

Eigenschaften

Material

Stahlqualität:

S 250 GD +Z 275 gemäß DIN EN 10346

Korrosionsschutz:

275 g/m2 beidseitig - entsprechend einer Zinkschichtdicke von ca. 20 μm

Vorteile

Große Tragfähigkeiten auf Zug und Schub
In 3 Ebenen belastbar
Schnelle Montage, da optimal reduzierte Anzahl an Verbindungsmittel
Einfache Montage, kompletter Anschluss mit SSH-Holzbauschrauben mit Sechskantkopf
Die schräge Fläche vor der Biegekante ermöglicht eine passgenaue Montage der Schrauben
Gut zugänglich für Schrauber
CE gekennzeichnet

Anwendung

Anwendbare Materialien

Auflager:

Brettsperrholz, Holz, Holzwerkstoffe

Aufzulagerndes Bauteil:

Brettsperrholz, Holz, Holzwerkstoffe

Anwendungsbereich

Holz- / Holzverbindungen

Verbindung von Brettsperrholz (CLT)

Technische Daten

Abmessungen

Referenz	Verbinder Abmessungen
	Sonstiges	Produktabmessungen[mm]				Schenkel A[mm]	Schenkel B[mm]
	Menge pro Karton	A[mm]	B[mm]	C[mm]	Stärke[mm]	Rund	Rund
	Menge pro Karton	A[mm]	B[mm]	C[mm]	Stärke[mm]	Ø11[mm]	Ø11[mm]	Ø14[mm]
AB255SSH	10.0	123	100	255	3	7	9	2

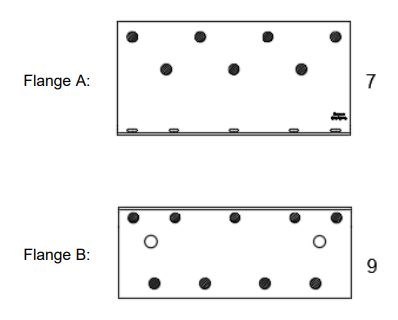

Charakteristische Werte der Tragfähigkeiten - 1 Winkel pro Anschluss - Vollverschraubung (Schraubbild 1, siehe Installation)

Referenz	Winkelverbinder-Tragfähigkeit
	Tragfähigkeiten - Balken an Balken - Vollausnagelung
	Verbindungsmittel				Tragfähigkeiten - Holz C24 - 1 Winkelverbinder je Anschluss[kN]
	Schenkel A		Schenkel B		R₂,ₖ=R₃,ₖ				R₁,ₖ				R4,k (2)				R5,k
	Anzahl	Typ	Anzahl	Typ	10.0x50	10.0x100	10.0x120	10.0x160	10.0x50	10.0x100	10.0x120	10.0x160	10.0x50	10.0x100	10.0x120	10.0x160	10.0x50	10.0x100	10.0x120	10.0x160
AB255SSH	7.0	SSH10.0xL	9.0	SSH10.0xL	24.7	35	42.6	48.5	19.3 * kmod^0.12	26.36 * kmod^0.09	42.6	56.2	13.9/kmod^0.76	13.9/kmod^0.76	13.9/kmod^0.76	13.9/kmod^0.76	5.02/kmod^0.24	5.22/kmod^0.24	5.28/kmod^0.24	5.32/kmod^0.24

Die Werte in der Tabelle gelten für drehsteife Bauteile.
Bei Anschluss mit 2 Winkelverbindern dürfen die Tragfähigkeitswerte der Tabelle verdoppelt werden.

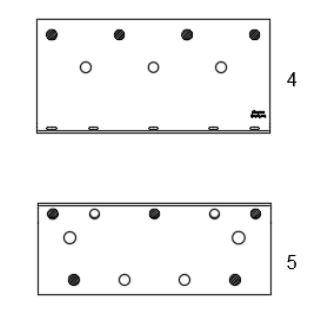

Charakteristische Werte der Tragfähigkeiten - 1 Winkel pro Anschluss - Teilverschraubung (Schraubbild 2, siehe Installation)

Referenz	Winkelverbinder-Tragfähigkeit
	Tragfähigkeiten - Balken an Balken - Teilausnagelung
	Verbindungsmittel				Tragfähigkeiten - Holz C24 - 1 Winkelverbinder je Anschluss[kN]
	Schenkel A		Schenkel B		R₁,ₖ				R₂,ₖ=R₃,ₖ				R5,k				R4,k
	Anzahl	Typ	Anzahl	Typ	10.0x50	10.0x100	10.0x120	10.0x160	10.0x50	10.0x100	10.0x120	10.0x160	10.0x50	10.0x100	10.0x120	10.0x160	10.0x50	10.0x100	10.0x120	10.0x160
AB255SSH	4.0	SSH10.0xL	5.0	SSH10.0xL	10.9 * kmod^0.2	15.36 * kmod^0.15	25.64 * kmod^0.1	25.4 * kmod^0.1	15.4	21.8	26.5	30.1	1.97/kmod^0.8	2.11/kmod^0.8	2.11/kmod^0.8	2.11/kmod^0.8	min(13.9 ; 13.9/kmod^0.76)	min(14.6 ; 13.9/kmod^0.76)	min(18.8 ; 13.9/kmod^0.76)	13.9/kmod^0.76

Die Werte in der Tabelle gelten für drehsteife Bauteile.
Bei Anschluss mit 2 Winkelverbindern dürfen die Tragfähigkeitswerte der Tabelle verdoppelt werden.

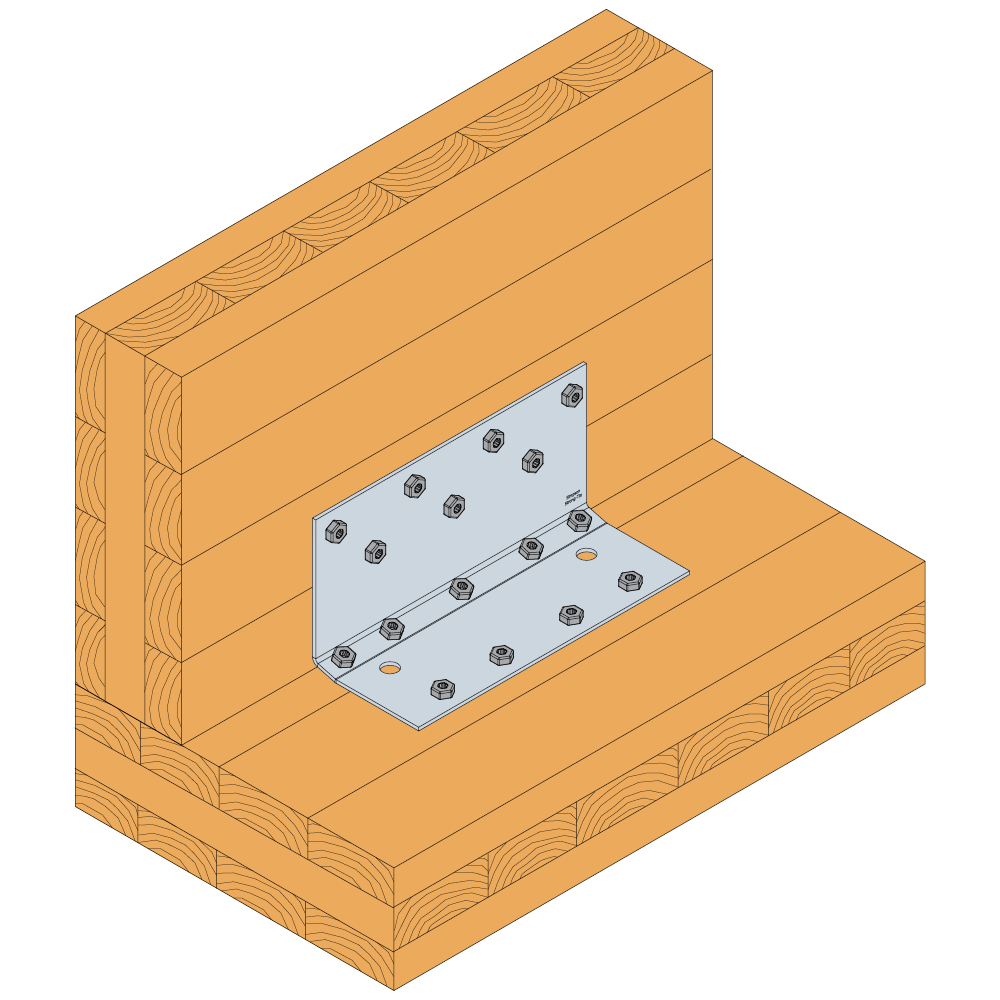

Installation

Befestigungsmittel

SSH10.0 x ℓ Holzbauschrauben mit Sechskantkopf

Die Schraubenlänge kann variabel gewählt werden, passend zu den geforderten Tragfähigkeitswerten.

Installation

Beginnen Sie mit der Montage der horizontalen und vertikalen SSH-Schrauben, und installieren Sie dann die Schrägschrauben in einem Winkel von ca. 15 °.
