CSAPB

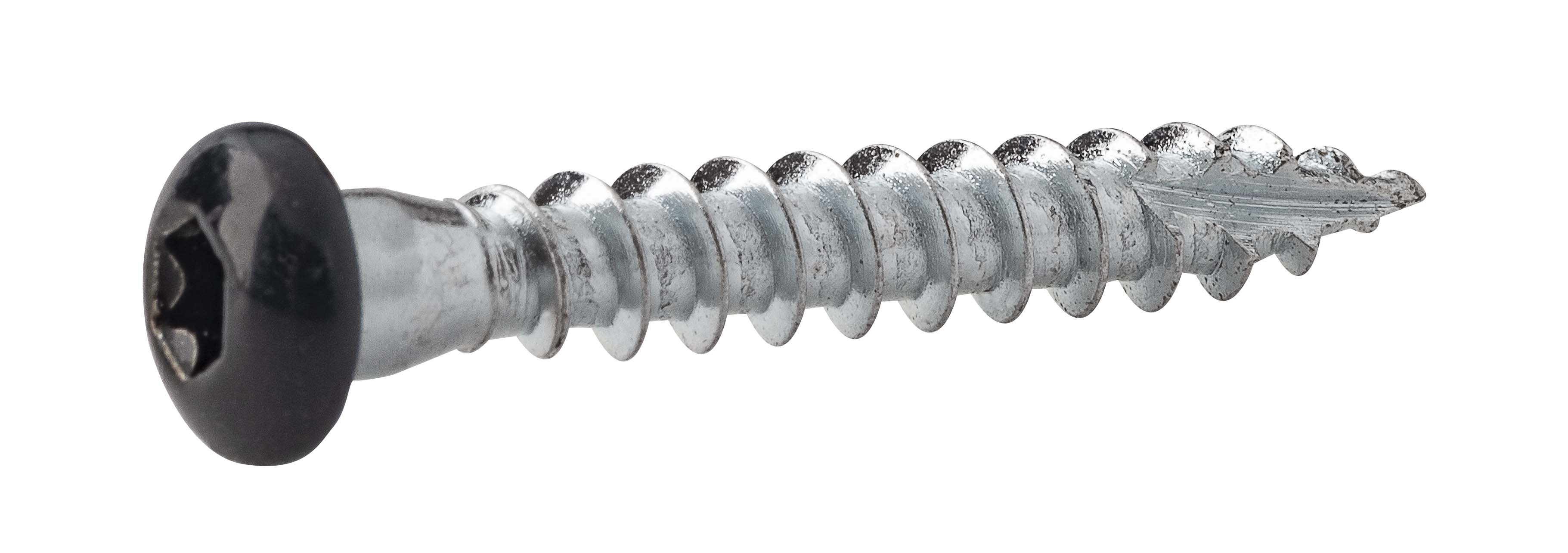

Verbinderschraube - schwarz lackiert

Die CSAPB Verbinderschraube wurde speziell für Stahlblech-Holz-Verbindungen entwickelt. Zudem besitzt ihr Kopf eine schwarze Lackierung und ist somit die optimale Ergänzung zu unseren Produkten der "Series Black".

CE Kennzeichnung
ETA
Galvanisch verzinkt 12µm
Stahl RAL 9005

Produkt-Details

Bilder

Eigenschaften

Material

Stahlqualität:

  • S235JR gemäß NF EN 10025,

Korrosionsschutz:

  • Galvanisch verzinkt Fe/Zn12C, mit einer Schichtdicke >12 µm
  • Kopfende = Pulverbeschichtung aus Polyester-Pulverlacken RAL9005

Vorteile

  • Der passgenaue Ansatz des Schaftes unter dem Schraubenkopf gewährleistet eine exakte Kraftübertragung.
  • Die Schrauben haben ein Spezialschneidgewinde - deshalb ist kein Vorbohren notwendig.
  • Die Werte der Tragfähigkeit sind in der ETA bzw. EN geregelt.
  • Für die Randabstände sowie die Abstände untereinander gelten die gleichen Werte wie für die CNA4,0xℓ Kammnägel.
  • Elegante und moderne Optik

Anwendung

Anwendbare Materialien

Auflager:

  • Holz, Holzwerkstoffe

Aufzulagerndes Bauteil:

  • Stahl

Anwendungsbereich

  • Verbindungsmittel für Balkenschuhe, Balkenträger, Winkel, Sparrenpfetten usw. und für allg. Holzbau.
  • Speziell entwickelt für die Anwendung in Kombination mit unseren Verbindern der "Series Black".

Technische Daten

Abmessungen

Abmessungen und charakteristische Werte

Artikel Abmessungen [mm] Charakteristische Tragfähigkeiten *) [kN] Stk./Pkt.
d l dh d1 lg Bit Rlat.k Rax.k
CSA5.0X35PB4.9358.33.229T-2022.1100

Die angegebenen Tragfähigkeiten sind gültig für eine 2mm dicke Stahlplatte. Für Tragfähigkeiten bei anderen Eindringtiefen, abweichenden Stahldicken und/oder Holzgüten, siehe ETA-04/0013.



*) Gilt für Festigkeitsklasse C24, für andere Festigkeitsklassen siehe ETA-04/0013

**) ax = axial, auf Herausziehen

    lat = lateral, auf Abscheren

Eignungsnachweise

Downloads

  • F-DESIGN-SERIES-2022

    Design Series - Verbinder für den gehobenen Anspruch an Bauwerke im Garten

    Simpson Strong-Tie® bringt seine jahrzehntelange Erfahrung im Ingenieurholzbau jetzt auch in den Außenbereich ein und stellt die “Design Series”-Kollektion der Holzverbinder vor.
