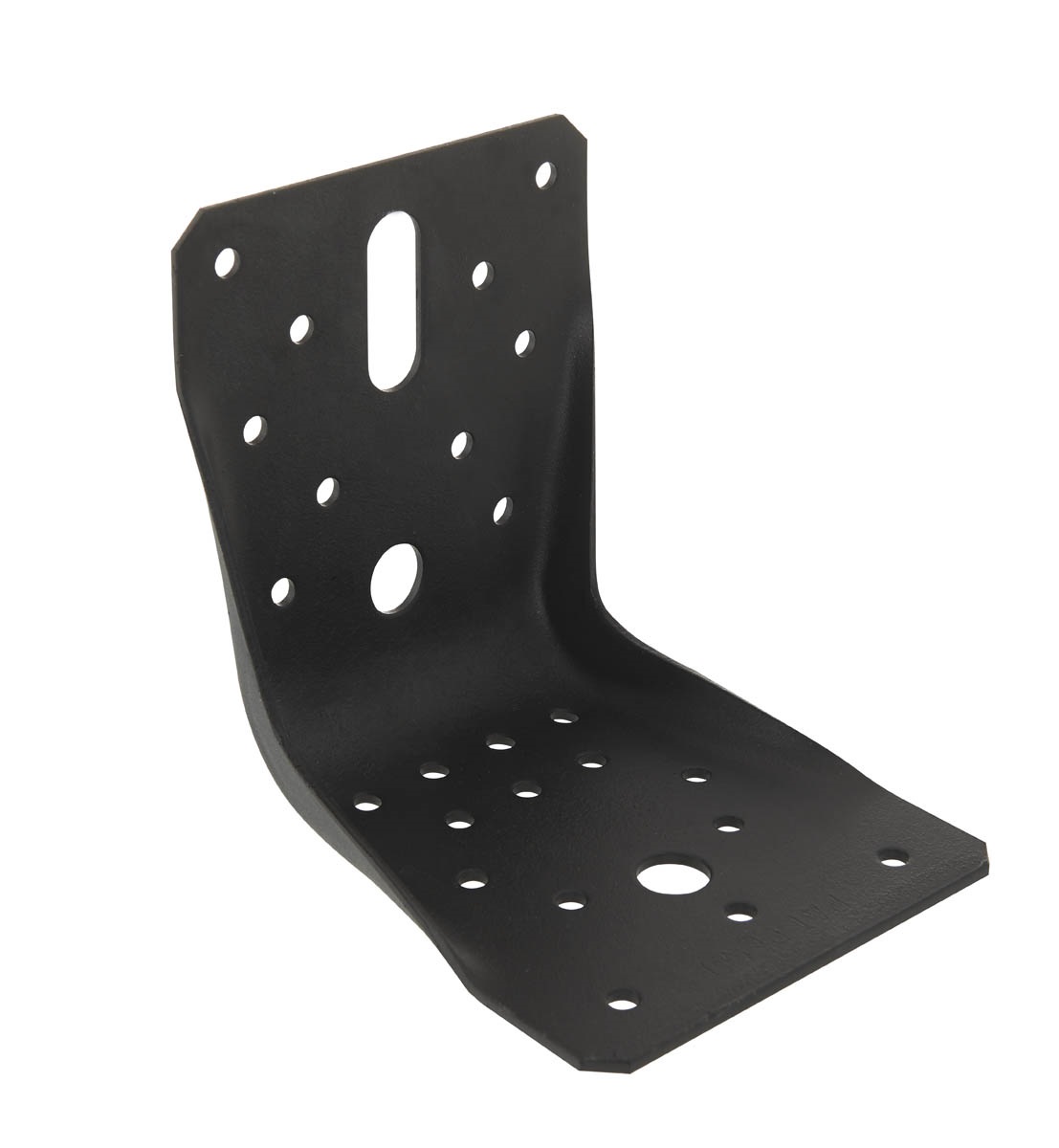

ABR100PB

Winkelverbinder schwarz lackiert

Die ABR100PB Winkelverbinder mit Rippe sind schwarz lackiert und geeignet für tragende Holzkonstruktionen - Holz an Holz oder Holz an Beton. Sie stehen für eine elegante und moderne Montage.

Technisches Datenblatt
CE Kennzeichnung
CE Kennzeichnung
ETA
ETA
Neu
Neu
Nutzungsklasse 2
Nutzungsklasse 2
Stahl RAL 9005
Stahl RAL 9005
EPD
EPD
Außen
Außen
ABR100PB_SSTBP_homepage_FR_fr
ABR100PB_SSTBP_homepage_ES_es
ABR100PB_SSTBP_homepage_NL_nl
ABR100PB_SSTBP_homepage_PT_pt
ABR100PB_SSTBP_homepage_SE_sv
ABR100PB_SSTBP_homepage_FI_fi

Produkt-Details

Bilder

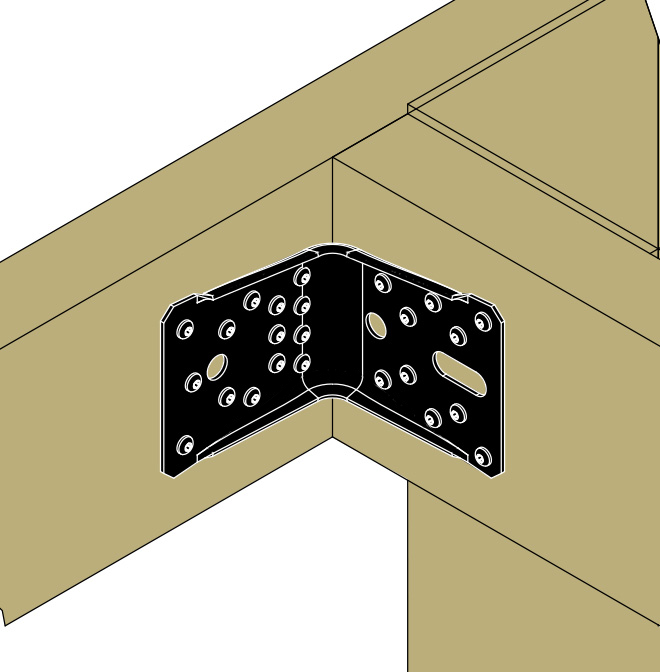

ABR100PB situation.png

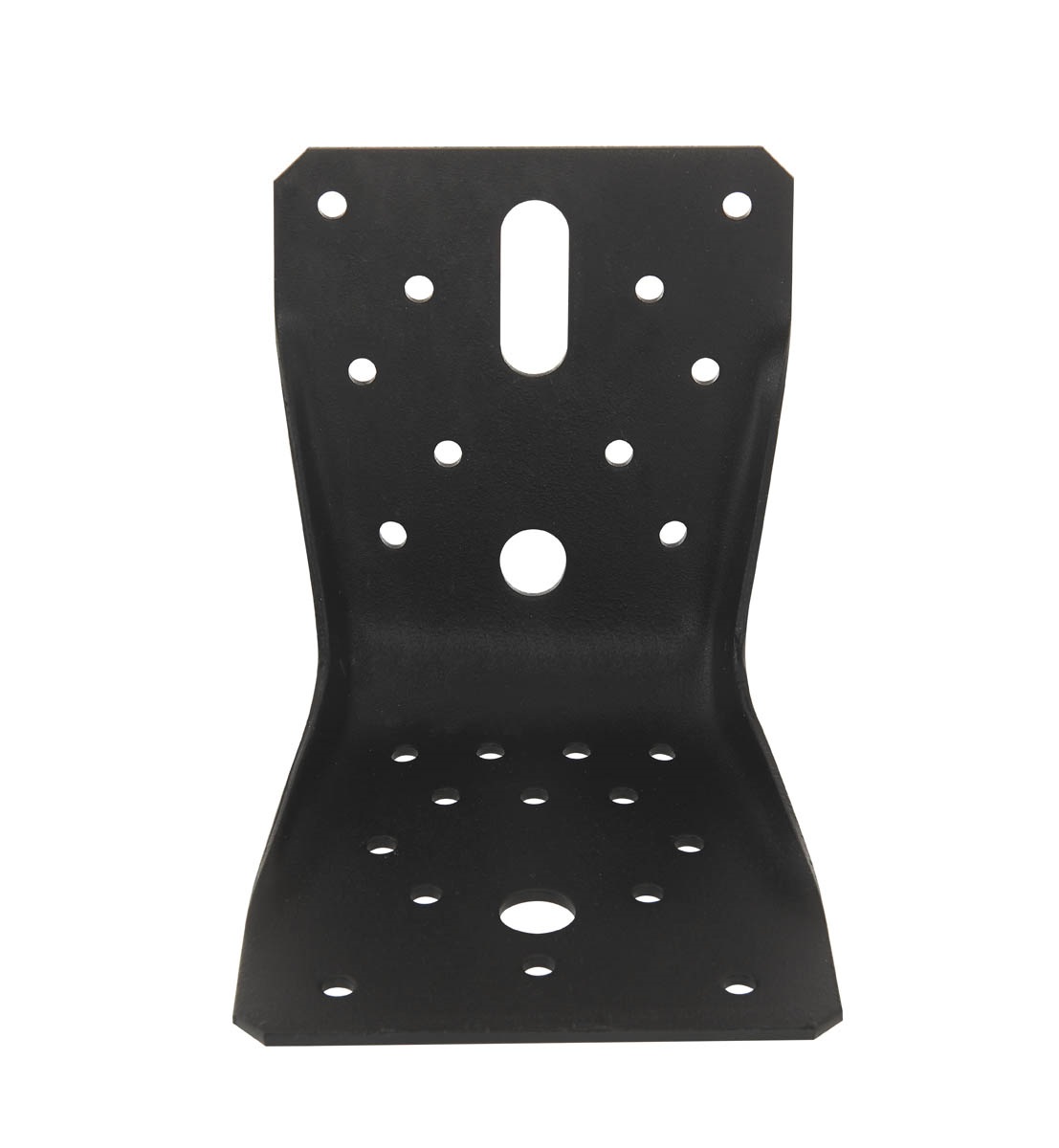

ABR100PB face.jpg

Eigenschaften

Material

Stahlqualität:

  • S 250 GD +Z 275 gemäß DIN EN 10346

Korrosionsschutz:

  • 275 g/m2 beidseitig - entsprechend einer Zinkschichtdicke von ca. 20 μm
  • Pulverbeschichtung aus Polyester-Pulverlacken RAL9005

Vorteile

  • Hohe Steifigkeit durch beidseitiger Aufkantung
  • Hohe Belastungswerte
  • Optimiertes Nagelbild
  • Bohrungen Ø12mm für M10er Bolzen
  • Betonanschluss mit nur einem Bolzen möglich
  • Elegante und moderne Optik
  • Doppelter Schutz durch Verzinken und Lackierung
  • Vielfältige Einsatzmöglichkeiten

Anwendung

Anwendbare Materialien

Auflager:

  • Holz, Holzwerkstoffe, Beton, Stahl

Aufzulagerndes Bauteil:

  • Holz, Holzwerkstoffe

Anwendungsbereich

  •  ABR Winkelverbinder mit Rippe sind besonders für Anschlüsse von sich kreuzenden Balken geeignet, z.B. für Anschlüsse Sparren auf Pfetten und Pfetten auf Holzträger.

Technische Daten

Abmessungen

Abmessungen

Abmessungen
Abmessungen
ReferenzVerbinder Abmessungen
SonstigesProduktabmessungen[mm]Schenkel BSchenkel C
Gewicht[kg]A[mm]B[mm]C[mm]Dicke[mm]Nägel oder SchraubenBolzenLanglochNägel oder SchraubenBolzen
ABR100PB0.2690100100210 Ø51 Ø121 Ø12x3214 Ø51 Ø12

Charakter. Tragfähigkeit - Holz an Holz - 2 Winkelverbinder pro Anschluss

ReferenzDecking capacity
Tragfähigkeiten - Balken an Balken
VerbindungsmittelCharakteristische Werte[kN]
Schenkel BSchenkel CR₁,ₖR4/5,kR2/3,k
AnzahlTypAnzahlTypCSA5,0x35PBCSA5,0x35PBCSA5,0x35PB
ABR100PB10.0CSA5,0x35PB14.0CSA5,0x35PB11.74.212.8

Charakter. Tragfähigkeit - Stütze an Holz - 2 Winkelverbinder pro Anschluss

ReferenzDecking capacity
Tragfähigkeiten - Balken an Beton
VerbindungsmittelCharakteristische Werte[kN]
Schenkel BSchenkel CR2/3,kR₁,ₖR4/5,k
AnzahlTypAnzahlTypCSA5,0x35PBCSA5,0x35PBCSA5,0x35PB
ABR100PB10.0CSA5,0x35PB1.0WA M10-78/58.7min(20,6;21,6/kmod)10.4

Installation

Installation

Befestigungsmittel

  • Unsere CSA5.0x35PB-Verbinderschrauben sind optisch angepasst, da ebenfalls schwarz lackiert.


Installation

c

Eignungsnachweise

Leistungserklärung (DoP)

de-dop-e06-0106-11-s-2.pdf
Verlauf anzeigen
de-dop-e06-0106-10.pdf
de-dop-e06-0106-issue-9.pdf
de-dop-e06-0106-issue-8.pdf
de-dop-e06-0106-issue-7.pdf
de-dop-e06-0106-issue-6-2.pdf
de-dop-e06-0106-issue-5-2.pdf
de-dop-e06-0106-issue-4-pdf.pdf
457cd28856d95296ffb40960ef004902984bfcbc.pdf
3959df00f00efefe8037e9bdb981aea11ad3804c.pdf
1f06b7d1f2a1bfda4448d725308b1f9cddef343a.pdf

Europäische Technische Bewertung (ETA)

eta-06-0106-2026-03-09.pdf
Verlauf anzeigen
eta-06-0106-2021-04-09.pdf
eta-06-0106-2020-01-29-cor1.pdf
eta-06-0106.pdf
eta-060106-sst-ab-r10-2018-issued.pdf
eta-060106-sst-ab-v8-2016.pdf
