Winkelverbinder

AB255HD

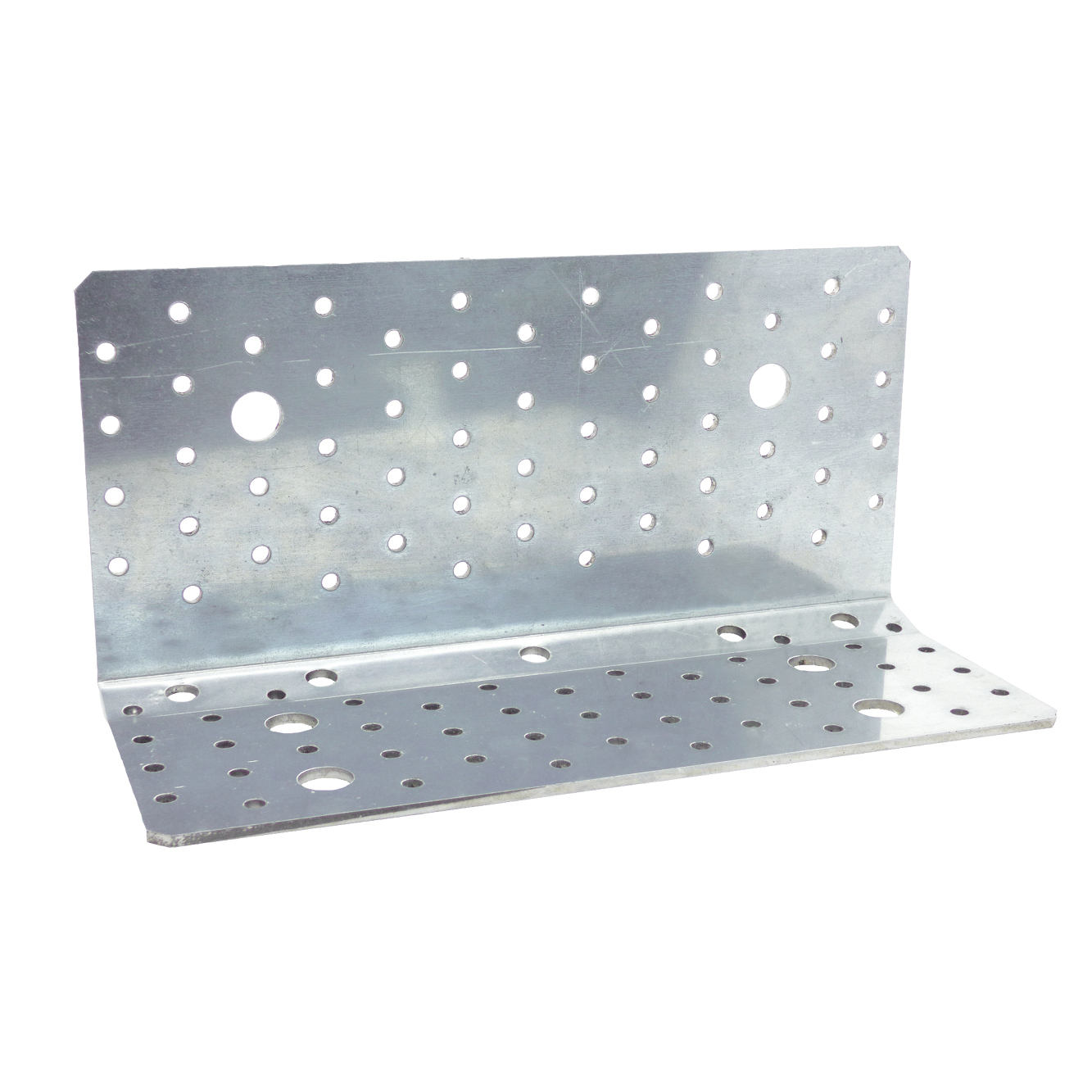

Winkelverbinder mit Schrägverschraubung

Der AB255HD Winkelverbinder zum Anschluß von Holz an Holz, für Zug und Schubkräfte.

Technisches Datenblatt

CE Kennzeichnung

ETA

Nutzungsklasse 2

Innen

Galvanisch verzinkter Stahl Z275

EPD

AB255HD main image

Produkt-Details

Bilder

Eigenschaften

Material

Stahlqualität:

S 250 GD +Z 275 gemäß DIN EN 10346

Korrosionsschutz:

275 g/m2 beidseitig - entsprechend einer Zinkschichtdicke von ca. 20 μm

Vorteile

vielseitige Montage an Holz möglich
große Tragfähigkeiten auf Zug und Schub
In 3 Ebenen belastbar

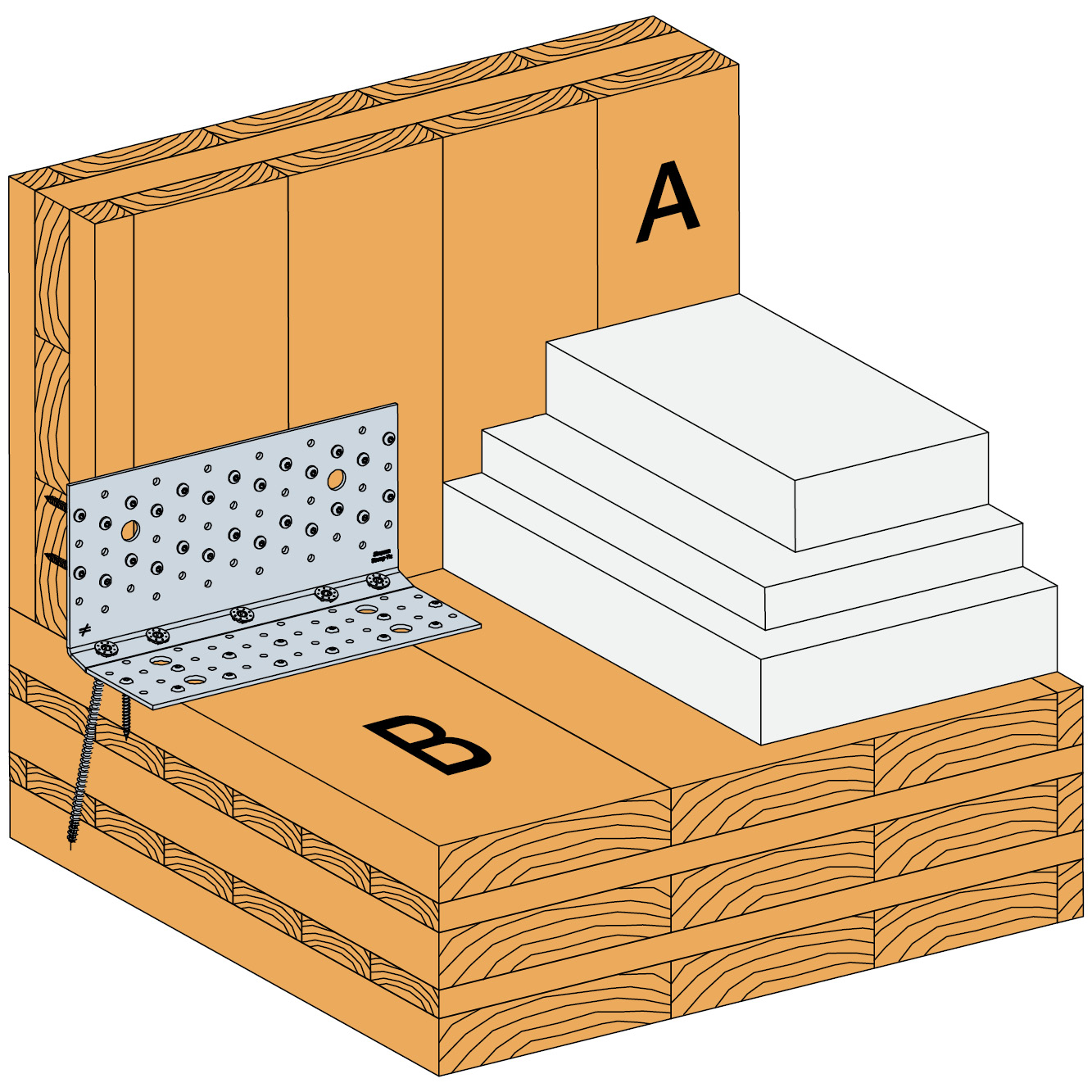

Der AB255HD verbindet Brettsperrholz optimal miteinander
Die schräge Fläche vor der Biegekante ermöglicht eine passgenaue Montage der Schrauben
Gut zugänglich für Nagelapparate und Schrauber
CE gekennzeichnet

Anwendung

Anwendbare Materialien

Auflager:

Brettsperrholz, Holz, Holzwerkstoffe

Aufzulagerndes Bauteil:

Brettsperrholz, Holz, Holzwerkstoffe

Anwendungsbereich

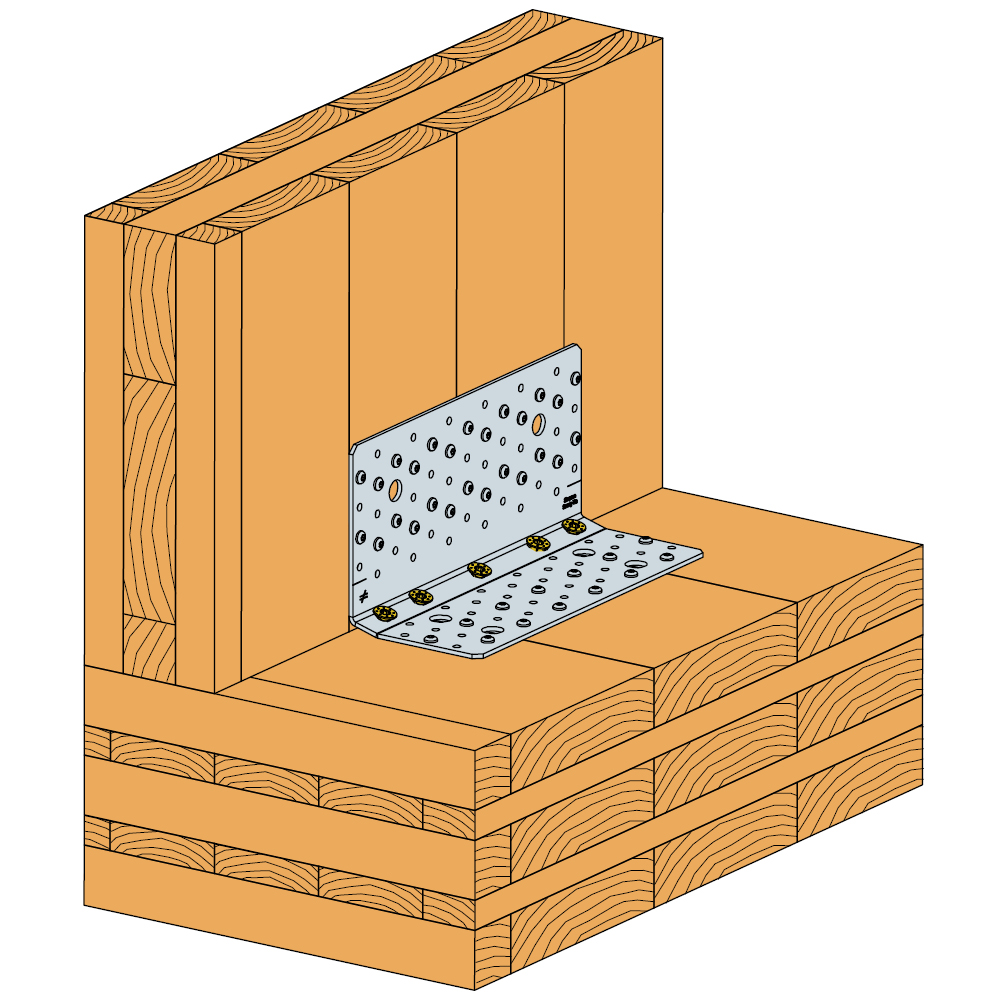

Verbindung von Brettsperrholz (CLT)

Technische Daten

Abmessungen

Abmessungen

Artikel	Abmessungen [mm]				Schenkel A		Schenkel B			Box Quantity	Gewicht [kg]
Artikel	A	B	C	t	Ø5	Ø14	Ø5	Ø9	Ø14	Box Quantity	Gewicht [kg]
AB255HD	123	100	255	3	56	2	41	5	4	10	1.2

Charakteristische Werte der Tragfähigkeiten - 1 Winkel pro Anschluss - Nagelbild 1 (siehe Installation)

Artikel	Charakteristische Werte der Tragfähigkeit - Holz an Holz - 1 Winkel pro Anschluss
	Verbindungsmittel						Charakteristische Werte der Tragfähigkeit - 1 Winkel pro Anschluss [kN]
	Schenkel A		Schenkel B				R_1.k		R_2.k = R_3.k		R_4.k		R_5.k
	Anzahl	Type	Anzahl	Type	Anzahl	Type	CNA4.0x50	CSA5.0x50	CNA4.0x50	CSA5.0x50	CNA4.0x50	CSA5.0x50	CNA4.0x50	CSA5.0x50
AB255HD	26	CNA/CSA	5	ESCRFTC8.0x140	13	CNA/CSA	min (51.0 ; 56/kmod)	min (51.0 ; 56/kmod)	42.9	46	13.9/kmod^0.8	13.9/kmod^0.8	min (8.7 ; 9.2/kmod)	9.2/kmod

Die Werte in der Tabelle gelten für drehsteife Bauteile
Werte mit anderen ESCRFTC Schraubenlängen finden Sie in der ETA

Charakteristische Werte der Tragfähigkeiten - 1 Winkel pro Anschluss - Nagelbild 2 (siehe Installation)

Artikel	Charakteristische Werte der Tragfähigkeit - Holz an Holz - 1 Winkel pro Anschluss
	Verbindungsmittel						Charakteristische Werte der Tragfähigkeit - 1 Winkel pro Anschluss [kN]
	Schenkel A		Schenkel B				R_1.k		R_2.k = R_3.k		R_4.k		R_5.k
	Anzahl	Type	Anzahl	Type	Anzahl	Type	CNA4.0x50	CSA5.0x50	CNA4.0x50	CSA5.0x50	CNA4.0x50	CSA5.0x50	CNA4.0x50	CSA5.0x50
AB255HD	30	CNA/CSA	5	ESCRFTC8.0x200	13	CNA/CSA	min (66.4 ; 56/kmod)	min (72.4 ; 56/kmod)	46.5	53.5	13.9/kmod^0.8	13.9/kmod^0.8	min (13.5 ; 9.2/kmod)	9.2/kmod

Die Werte in der Tabelle gelten für drehsteife Bauteile
Werte mit anderen ESCRFTC Schraubenlängen finden Sie in der ETA

Charakteristische Werte der Tragfähigkeiten - 1 Winkel pro Anschluss - Nagelbild 3 (siehe Installation)

Artikel	Charakteristische Werte der Tragfähigkeit - Holz an Holz - 1 Winkel pro Anschluss
	Verbindungsmittel						Charakteristische Werte der Tragfähigkeit - 1 Winkel pro Anschluss [kN]
	Schenkel A		Schenkel B				R_1.k		R_2.k = R_3.k		R_4.k		R_5.k
	Anzahl	Type	Anzahl	Type	Anzahl	Type	CNA4.0x50	CSA5.0x50	CNA4.0x50	CSA5.0x50	CNA4.0x50	CSA5.0x50	CNA4.0x50	CSA5.0x50
AB255HD	26	CNA/CSA	3	ESCRFTC8.0x200	13	CNA/CSA	min (46.8 ; 56/kmod)	min (46.8 ; 56/kmod)	32.4	43.4	13.9/kmod^0.8	13.9/kmod^0.8	min (8.7 ; 9.2/kmod)	9.25/kmod

Die Werte in der Tabelle gelten für drehsteife Bauteile
Werte mit anderen ESCRFTC Schraubenlängen finden Sie in der ETA

Installation

Installation

Befestigungsmittel

An Holz:

CNA 4.0x50 Kammnägel
CSA 5.0x40 oder CSA 5.0x50 Schrauben
ESCRFTC8.0x140

AB255HD - NP1

Nagelbild 1

AB255HD - NP2

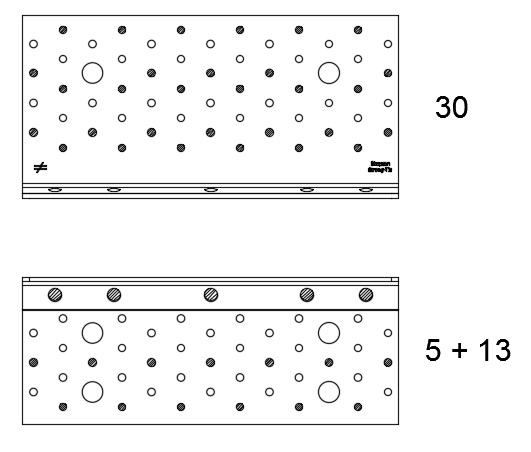

Nagelbild 2

AB255HD - NP3

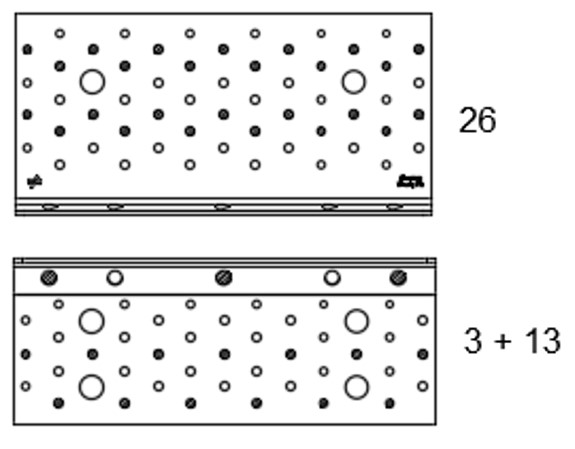

Nagelbild 3

Eignungsnachweise

Leistungserklärung (DoP)

de-dop-e06-0106-10.pdf (146.77 KB)

2020-02-05

de-dop-e06-0106-issue-9.pdf (99.82 KB)

2019-06-25

de-dop-e06-0106-issue-8.pdf (99.67 KB)

2018-12-20

de-dop-e06-0106-issue-7.pdf (101.07 KB)

2017-06-12

de-dop-e06-0106-issue-6-2.pdf (91.84 KB)

2016-12-08

de-dop-e06-0106-issue-5-2.pdf (28.14 KB)

2014-09-03

de-dop-e06-0106-issue-4-pdf.pdf (28.12 KB)

2014-08-25

457cd28856d95296ffb40960ef004902984bfcbc.pdf (28.09 KB)

2013-05-28

3959df00f00efefe8037e9bdb981aea11ad3804c.pdf (35.16 KB)

2013-03-01

1f06b7d1f2a1bfda4448d725308b1f9cddef343a.pdf (37.02 KB)

Technische Bewertung (ETA)

eta-06-0106-2021-04-09.pdf (11.66 MB)

2020-11-09

eta-06-0106-2020-01-29-cor1.pdf (13.43 MB)

2020-01-29

eta-06-0106.pdf (13.43 MB)

2018-12-18

eta-060106-sst-ab-r10-2018-issued.pdf (10.1 MB)

2016-12-12

eta-060106-sst-ab-v8-2016.pdf (9.59 MB)

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors

Downloads

AB255HD Winkelverbinder

Der AB255HD Winkelverbinder verbindet Brettsperrholzelemente optimal miteinander.

AB255HD Winkelverbinder - F-AB255HD -1119 (854.7 KB)

Online Blättern
ABR und NPB – für Schub- und Zuglasten

Die ABR255-Serie und NPB Zug- und Scherplatten: Leistungsstark, besonders bei Schub- und Zuglasten.

ABR-NPB - F-ABR-NPB-0323 (468.1 KB)

Online Blättern
Verbindungslösungen für Brettsperrholz (CLT)

Unsere innovativen Verbindungslösungen sind ein unerlässlicher Partner bei zukunftsweisenden Projekten im Massivholzbau.

Verbindungslösungen für Brettsperrholz (CLT) - C-CLT-1119 (2.44 MB)

Online Blättern

ZIP-Pakete

2D
2D DWG ZIP DXF ZIP PDF ZIP

3D/3D vereinfacht
IFC ZIP SAT ZIP SKP ZIP STL ZIP
