Schrauben

ESCRFTC

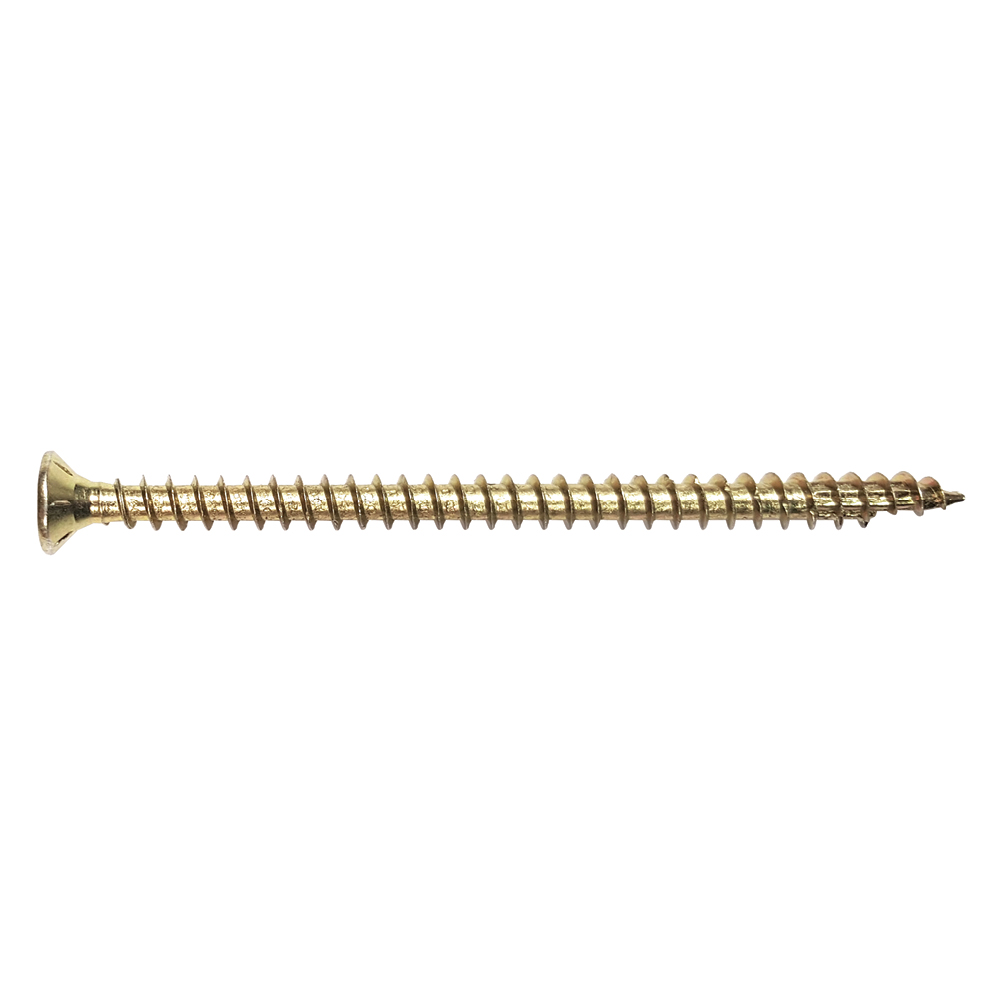

Holzbauschraube mit Senkkopf

ESCRFTC - Holzbauschrauben Ø 8.0 bis Ø 12.0 mm mit Senkkopf und Vollgewinde werden zur Verbindung von tragenden Holzbauteilen (zwei- bzw. mehrlagig), sowie insbesondere als Querzugverstärkung im konstruktiven Ingenieurholzbau (EC 5) verwendet. Der Senkkopf mit unterkopfseitigen Fräsrippen lässt sich sauber, passgenau und oberflächenbündig im Holz versenken.

Technisches Datenblatt

CE Kennzeichnung

ETA

Galvanisch verzinkt, gelb chromatiert

Nutzungsklasse 2

Innen

EPD

Fastener Designer

Produkt-Details

Bilder

Eigenschaften

Material

Kohlenstoffstahl, gehärtet
Fe/Zn5/C: galvanisch verzinkt ≥ 12μm, gelb passiviert, gleitbeschichtet

Produktmerkmale

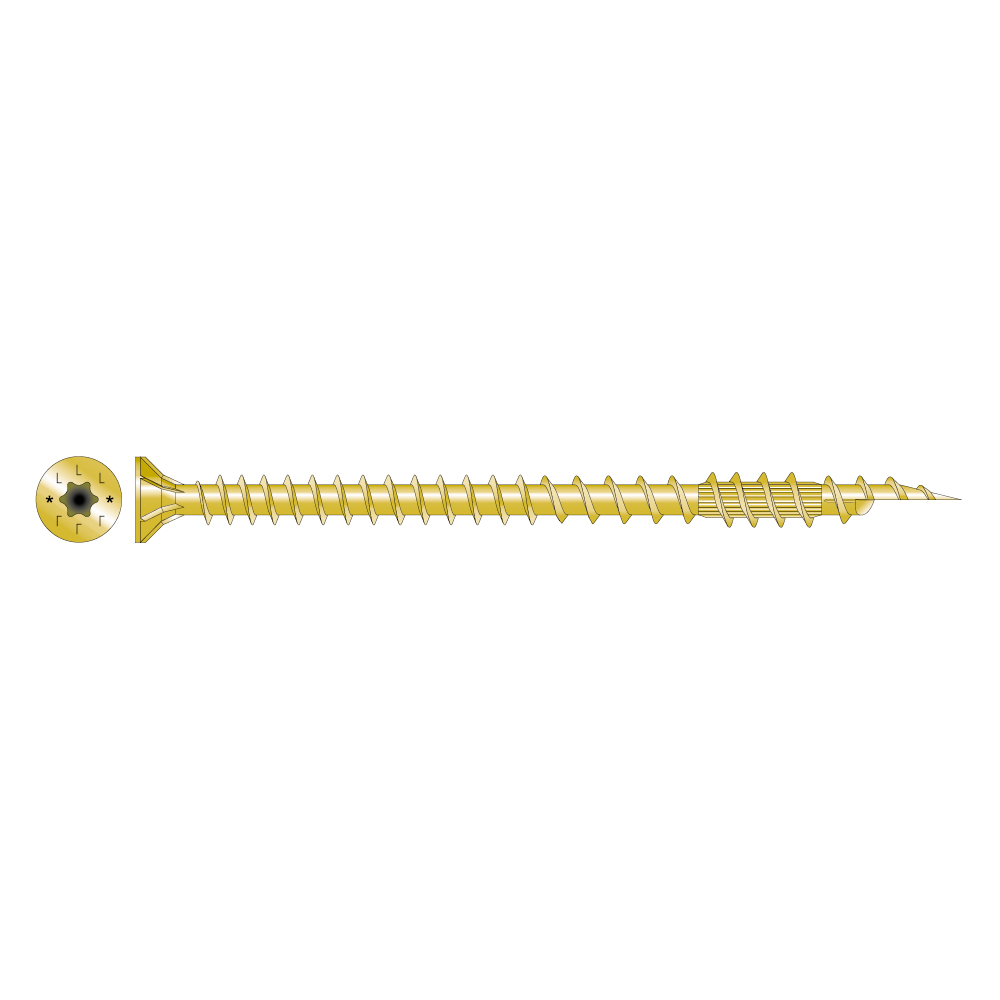

Senkkopf mit Fräsrippen
Innensechsrundantrieb
Patentierte Halbspitze mit Verdichter
Verringerte Randabstände
Vollgewinde
Verarbeitung ohne Vorbohren (selbstbohrend)
Verbesserte Standzeit der Schraubgeräte durch 50% reduziertes Einschraubmoment

Vorteile

Senkkopf: ideal für Holz / Holz oder Stahl / Holz Montage mit zur Oberfläche bündigem Kopf
Fräsrippen: für eine saubere Oberfläche und keine oberflächliche Spaltung des Holzes
Asymmetrische Gewinde für eine maximale Rückzugskraft erlaubt Druckbelastung
Schneidspitze: reduziert Splitting-Effekt und ermöglicht kleinere Mindestabstände und Kantenabstände. Kein Vorbohren erforderlich, einfachere Installation
Innensechsrund-Antrieb: reduziert den Verschleiß des Bits

Anwendung

Anwendungsbereiche

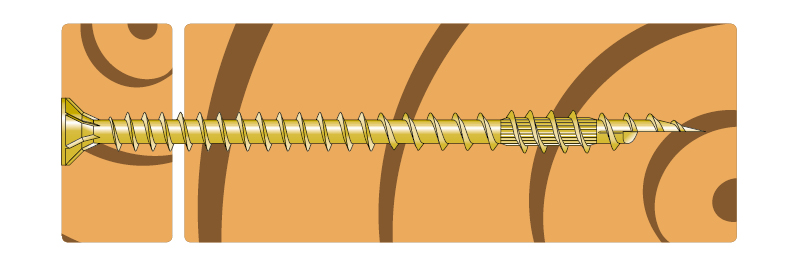

Holz an Holz
Stahl an Holz
Aufdachdämmsysteme
Auflagerverstärkung mit Stahlblechen
Nebenträgeranschluss an Stützen mittels kreuzweiser Schrägverschraubung
Verstärkung von Durchbrüchen / Schubverstärkungen / Querzugverstärkung

Technische Daten

Abmessungen und charakteristische Werte

Abmessungen

Referenz	Befestigungsmittel Abmessungen[mm]
	Sonstiges		Produktabmessungen[mm]
	Stk./Pkt.	Gewicht[kg]	l[mm]	lg[mm]	d[mm]	dₕ[mm]	bit[mm]
ESCRFTC8.0X120	50.0	0.026	120	110	8	15	T-40
ESCRFTC8.0X140	50.0	0.03	140	130	8	15	T-40
ESCRFTC8.0X160	50.0	0.035	160	150	8	15	T-40
ESCRFTC8.0X180	50.0	0.039	180	170	8	15	T-40
ESCRFTC8.0X200	50.0	0.043	200	190	8	15	T-40
ESCRFTC8.0X220	50.0	0.047	220	210	8	15	T-40
ESCRFTC8.0X240	50.0	0.051	240	230	8	15	T-40
ESCRFTC8.0X260	50.0	0.055	260	250	8	15	T-40
ESCRFTC8.0X280	50.0	0.059	280	270	8	15	T-40
ESCRFTC8.0X300	50.0	0.063	300	290	8	15	T-40
ESCRFTC8.0X350	50.0	0.072	350	340	8	15	T-40
ESCRFTC8.0X400	50.0	0.084	400	390	8	15	T-40
ESCRFTC10.0X120	50.0	0.038	120	108	10	18.5	T-50
ESCRFTC10.0X160	-	0.05	160	148	10	18.5	T-50
ESCRFTC10.0X180	50.0	0.056	180	168	10	18.5	T-50
ESCRFTC10.0X200	50.0	0.062	200	188	10	18.5	T-50
ESCRFTC10.0X220	50.0	0.068	220	208	10	18.5	T-50
ESCRFTC10.0X240	50.0	0.074	240	228	10	18.5	T-50
ESCRFTC10.0X260	50.0	0.08	260	248	10	18.5	T-50
ESCRFTC10.0X280	50.0	0.086	280	268	10	18.5	T-50
ESCRFTC10.0X300	50.0	0.092	300	288	10	18.5	T-50
ESCRFTC10.0X350	50.0	0.11	350	338	10	18.5	T-50
ESCRFTC10.0X400	50.0	0.12	400	388	10	18.5	T-50
ESCRFTC12.0X200	25.0	0.068	200	180	12	20	T-50
ESCRFTC12.0X220	25.0	0.092	220	200	12	20	T-50
ESCRFTC12.0X240	25.0	0.085	240	220	12	20	T-50
ESCRFTC12.0X260	25.0	0.11	260	240	12	20	T-50
ESCRFTC12.0X280	25.0	0.1	280	260	12	20	T-50
ESCRFTC12.0X300	25.0	0.11	300	280	12	20	T-50
ESCRFTC12.0X350	25.0	0.13	350	330	12	20	T-50
ESCRFTC12.0X400	25.0	0.15	400	380	12	20	T-50
ESCRFTC12.0X450	25.0	0.062	450	430	12	20	T-50
ESCRFTC12.0X500	25.0	0.2	500	480	12	20	T-50
ESCRFTC12.0X600	25.0	0.24	600	580	12	20	T-50

Mechanische Festigkeit und Steifigkeit

Referenz	Screw Parameters
	Charakteristische Tragfähigkeiten
	Charakter. Fließmoment – My,ₖ[Nm]	Charakter. Auszugswiderstand - fₐₓ,ₖ,₉₀°[N/mm²]	Charakter. Kopfdurchzugsparameter - fₕₑₐd,ₖ[N/mm²]	charakter. Zugtragfähigkeit - fₜₑₙₛ,ₖ[kN]	Charakter. Torsionswiderstand - fₜₒᵣ,ₖ[Nm]
ESCRFTC8.0	20.3	13.1	12.4	24.1	25.8
ESCRFTC10.0	36.7	12.5	12.2	40	55
ESCRFTC12.0	48.5	11.2	11	46.7	73

^*) Charakteristische Werte gelten für Holz C24

Eignungsnachweise

Leistungserklärung (DoP)

de-dop-e13-0796-03.pdf

Verlauf anzeigen

2017-12-15

de-dop-e13-0796-issue-2-0.pdf

2013-06-28

af546bbaa2ef930d13b53ce02d1b9bf391b01e06-pdf.pdf

Europäische Technische Bewertung (ETA)

eta-13-0796.pdf

Kein Verlauf verfügbar

Environmental Product Declarations (EPD)

epd-certificate-sst-screws
