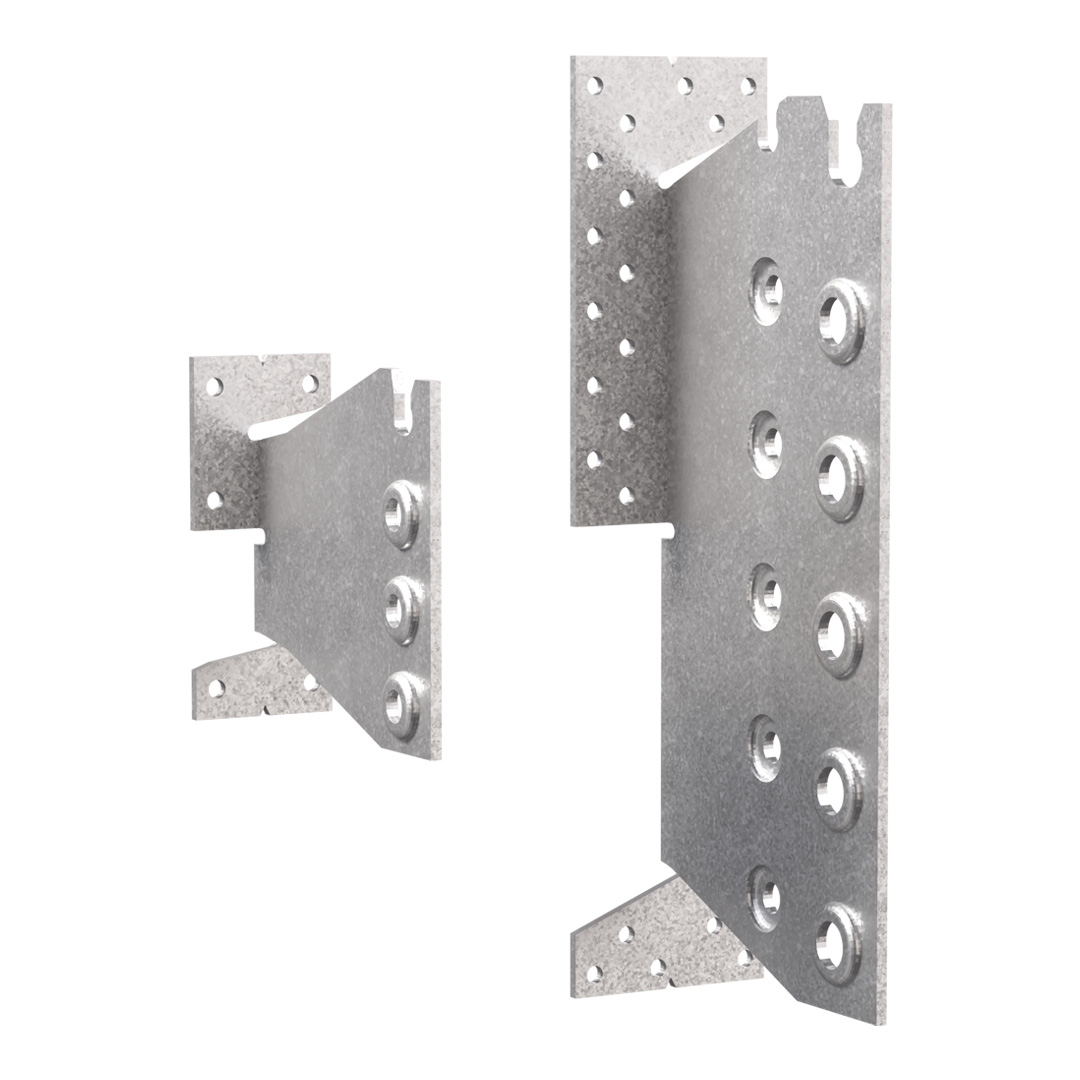

Balkenträger TU

Die TU und TUS Balkenträger dienen als verdeckt liegende Anschlüsse von Nebenträgern an Hauptträger oder an Stützen. Es können Anschlüsse mit Neigungen bis zu 45° und bei dem TUS zusätzlich Schrägen von 30° bis 85° ausgeführt werden.

Technisches Datenblatt

CE Kennzeichnung

ETA

Nutzungsklasse 2

Feuerwiderstandsklasse R 30

Innen

Galvanisch verzinkter Stahl Z275

Feuerwiderstandsklasse R 60

EPD

Produkt-Details

Bilder

Eigenschaften

Material

Stahlqualität:

S 250 GD +Z 275 gemäß DIN EN 10346

Korrosionsschutz:

275 g/m2 beidseitig - entsprechend einer Zinkschichtdicke von ca. 20 μm

Vorteile

Die Endziffern der Typen (TU 12,TU 16,TU 20,TU 24, TU 28) geben gleichzeitig die Mindestnebenträgerhöhen in cm an.
Bei Holz-Holz-Verbindungen werden die Rückenplatten der TU mit CNA Kammnägeln oder CSA Verbinderschrauben befestigt.
Anschlüsse an Beton können mit dem BTC ausgeführt werden.
Mit TU Einhängeträgern können rechtwinklige Anschlüsse von Nebenträgern an Hauptträger sowohl in horizontaler als auch geneigter Form ausgeführt werden.
Mit TUS Einhängeträgern können zusätzlich Schrägen von 30° bis 89° ausgeführt werden. Sie werden je nach Erfordernis / Bestellung ausschließlich werkseitig gekantet.
Besteht eine Brandschutzanforderung ist diese mit dem Einhängeträger nach DIN 4102 leicht ausführbar - siehe ETA für weitere Details.

Anwendung

Anwendbare Materialien

Auflager:

Holz, Holzwerkstoffe

Aufzulagerndes Bauteil:

Holz, Holzwerkstoffe

Anwendungsbereich

Für Anschlüsse von Nebenträgern aus Holz oder Holzwerkstoffen an Hauptträger/Stützen aus Holz/Holzwerkstoffen.
Es können Anschlüsse mit Neigungen (-45° bis +45°) ausgeführt werden.

Technische Daten

Abmessungen

Abmessungen

Artikel	Abmessungen [mm]				Löcher im Hauptträger	Löcher im Nebenträger		Gewicht [kg]
Artikel	A	B	C	t	Ø5	Ø8,5	Ø12,5	Gewicht [kg]
TU12	96	97.5	40	3	6	4	-	0.26
TU16	134	104.5	60	3	18	-	3	0.34
TU20	174	104.5	60	3	22	-	4	0.53
TU24	214	104.5	60	3	26	-	5	0.66
TU28	254	104.5	60	3	30	-	6	0.8

Charakteristische Tragfähigkeiten - Holz an Holz - Vollausnagelung

Artikel	Charakteristische Tragfähigkeiten - Holz an Holz - Vollausnagelung
	Verbindungsmittel				Charakter. Tragfähigkeiten - Nadelholz C24 [kN]
	Hauptträger		Nebenträger		R_1,k						R_2,k						R_3,k						R_4,k
	Anzahl	Typ	Anzahl	Typ	Stabdübellänge [mm]						Stabdübellänge [mm]						Stabdübellänge [mm]
	Anzahl	Typ	Anzahl	Typ	60	80	100	120	140	160	60	80	100	120	140	160	60	80	100	120	140	160
TU12	6	CNA4,0x50	4	STD8	8.1	9	10.1	10.7	10.7	10.7	6.1	6.8	7.6	8	8	8	1.1	1.6	2.1	2.7	3.2	3.7	4.5
TU16	18	CNA4,0x50	3	STD12	17.5	18.1	19.2	20.5	22	23.5	11.7	12.1	12.8	13.7	14.7	15.7	1.5	2.1	2.8	3.6	4.2	5	5.9
TU20	22	CNA4,0x50	4	STD12	26.7	27.6	29.2	31.1	33.3	35.6	20	20.7	21.9	23.3	25	26.7	2	2.8	3.7	4.5	5.4	6.4	7.9
TU24	26	CNA4,0x50	5	STD12	36.6	37.7	39.8	42.5	45.4	48.3	29.3	30.2	31.8	34	36.3	38.6	2.5	3.5	4.4	5.6	6.5	7.7	9.9
TU28	30	CNA4,0x50	6	STD12	46.9	48.3	50.9	54.1	57.6	61.1	39.1	40.3	42.4	45.1	48	50.9	2.9	4.1	5.3	6.5	7.6	8.9	11.8

Charakteristische Tragfähigkeiten - Holzbalken an Stütze - Teilausnagelung

Artikel	Charakteristische Tragfähigkeiten - Holzbalken an Stütze - Teilausnagelung
	Verbindungsmittel				Charakter. Tragfähigkeiten - Nadelholz C24 [kN]
	Hauptträger		Nebenträger		R_1,k						R_2,k						R_3,k						R_4,k
	Anzahl	Typ	Anzahl	Typ	Stabdübellänge [mm]						Stabdübellänge [mm]						Stabdübellänge [mm]
	Anzahl	Typ	Anzahl	Typ	60	80	100	120	140	160	60	80	100	120	140	160	60	80	100	120	140	160
TU12	6	CNA4,0x50	4	STD8	8.1	9	10.1	10.7	-	-	6.1	6.8	7.6	8	-	-	1.1	1.6	2.1	2.7	3.2	3.7	4.5
TU16	14	CNA4,0x50	3	STD12	16.1	16.7	17.7	19	20.4	21.9	10.7	11.1	11.8	12.7	13.6	14.6	1.5	2.1	2.8	3.6	4.2	5	4.8
TU20	14	CNA4,0x50	4	STD12	22.9	23.7	25.1	26.8	28.6	30.1	17.2	17.8	18.8	20.1	21.5	22.6	2	2.8	3.7	4.5	5.4	6.4	6.2
TU24	18	CNA4,0x50	5	STD12	31.9	33	34.8	36.9	38.9	39.9	25.5	26.4	27.8	29.5	31.1	31.9	2.5	3.5	4.4	5.6	6.5	7.7	7.6
TU28	18	CNA4,0x50	6	STD12	38	38.9	39.9	39.9	39.9	39.9	31.7	32.4	33.3	33.3	33.3	33.3	2.9	4.1	5.3	6.5	7.6	8.9	8.8

Charakteristische Tragfähigkeiten - Holzbalken an Holzbalken - Vollausnagelung - mit Neigung

Artikel	Charakteristische Tragfähigkeiten - Holzbalken an Holzbalken - Vollausnagelung - mit Neigung
	Verbindungsmittel				Charakter. Tragfähigkeiten - Nadelholz C24 [kN]
	Hauptträger		Nebenträger		R_1,k - Neigung β=15°						R_1,k - Neigung β=30°						R_1,k - Neigung β=45°
	Anzahl	Typ	Anzahl	Typ	Stabdübellänge [mm]						Stabdübellänge [mm]						Stabdübellänge [mm]
	Anzahl	Typ	Anzahl	Typ	60	80	100	120	140	160	60	80	100	120	140	160	60	80	100	120	140	160
TU12	6	CNA4,0x50	4	STD8	8.1	9	10.1	10.7	10.7	10.7	8.1	9	10.1	10.7	10.7	10.7	8.1	9	10.1	10.7	10.7	10.7
TU16	18	CNA4,0x50	3	STD12	16.9	17.4	18.3	19.4	20.7	22.1	16.5	16.8	17.5	18.5	19.6	20.8	15.9	16.4	17	17.9	18.9	20
TU20	22	CNA4,0x50	4	STD12	25.8	26.4	27.8	29.5	31.4	33.5	25.1	25.6	26.7	28.1	29.8	31.6	24.4	25.1	26.1	27.4	28.9	30.5
TU24	26	CNA4,0x50	5	STD12	35.4	36.2	38	40.2	42.8	45.5	34.3	35.2	36.6	38.6	40.8	43.2	33.6	34.7	36	37.8	39.8	42
TU28	30	CNA4,0x50	6	STD12	45.5	46.4	48.6	51.4	54.5	57.8	44	45.3	47.1	49.5	52.3	55.2	43.4	44.9	46.5	48.7	51.3	53.9

Charakteristische Tragfähigkeiten - Holzbalken an Stütze - Teilausnagelung - mit Neigung

Artikel	Charakteristische Tragfähigkeiten - Holzbalken an Stütze - Teilausnagelung - mit Neigung
	Verbindungsmittel				Charakter. Tragfähigkeiten - Nadelholz C24 [kN]
	Hauptträger		Nebenträger		R_1,k - Neigung β=15°				R_1,k - Neigung β=30°				R_1,k - Neigung β=45°
	Anzahl	Typ	Anzahl	Typ	Stabdübellänge [mm]				Stabdübellänge [mm]				Stabdübellänge [mm]
	Anzahl	Typ	Anzahl	Typ	60	80	100	120	60	80	100	120	60	80	100	120
TU12	6	CNA4,0x50	4	STD8	7.2	7.9	8.7	9.3	6.9	7.5	8.2	9	6.6	7.1	7.8	8.5
TU16	14	CNA4,0x50	3	STD12	15.9	16.3	17.1	18.1	15.4	15.7	16.4	17.2	15	15.4	15.9	16.7
TU20	14	CNA4,0x50	4	STD12	24.2	24.8	25.9	27.4	23.6	24	25	26.2	22.9	23.5	24.4	25.5
TU24	18	CNA4,0x50	5	STD12	33.3	34.1	35.6	37.6	32.4	33.1	34.4	36.1	31.6	32.6	33.7	35.2
TU28	18	CNA4,0x50	6	STD12	43	43.8	45.8	48.2	41.7	42.7	44.3	46.5	40.9	42.2	43.7	45.6
