ABCLT

Winkelverbinder für CLT

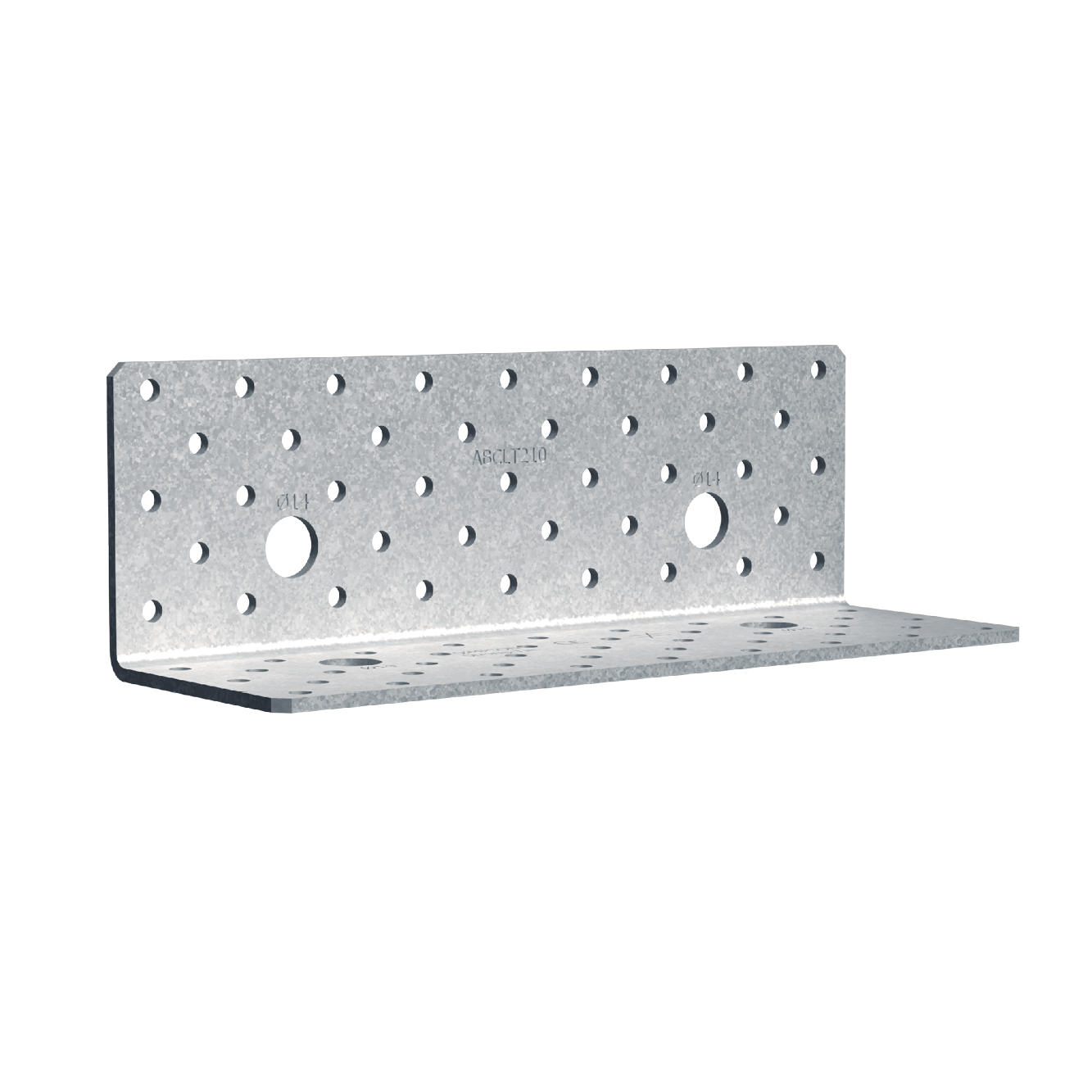

Der ABCLT ist ein Winkelverbinder speziell für CLT-Anwendungen.

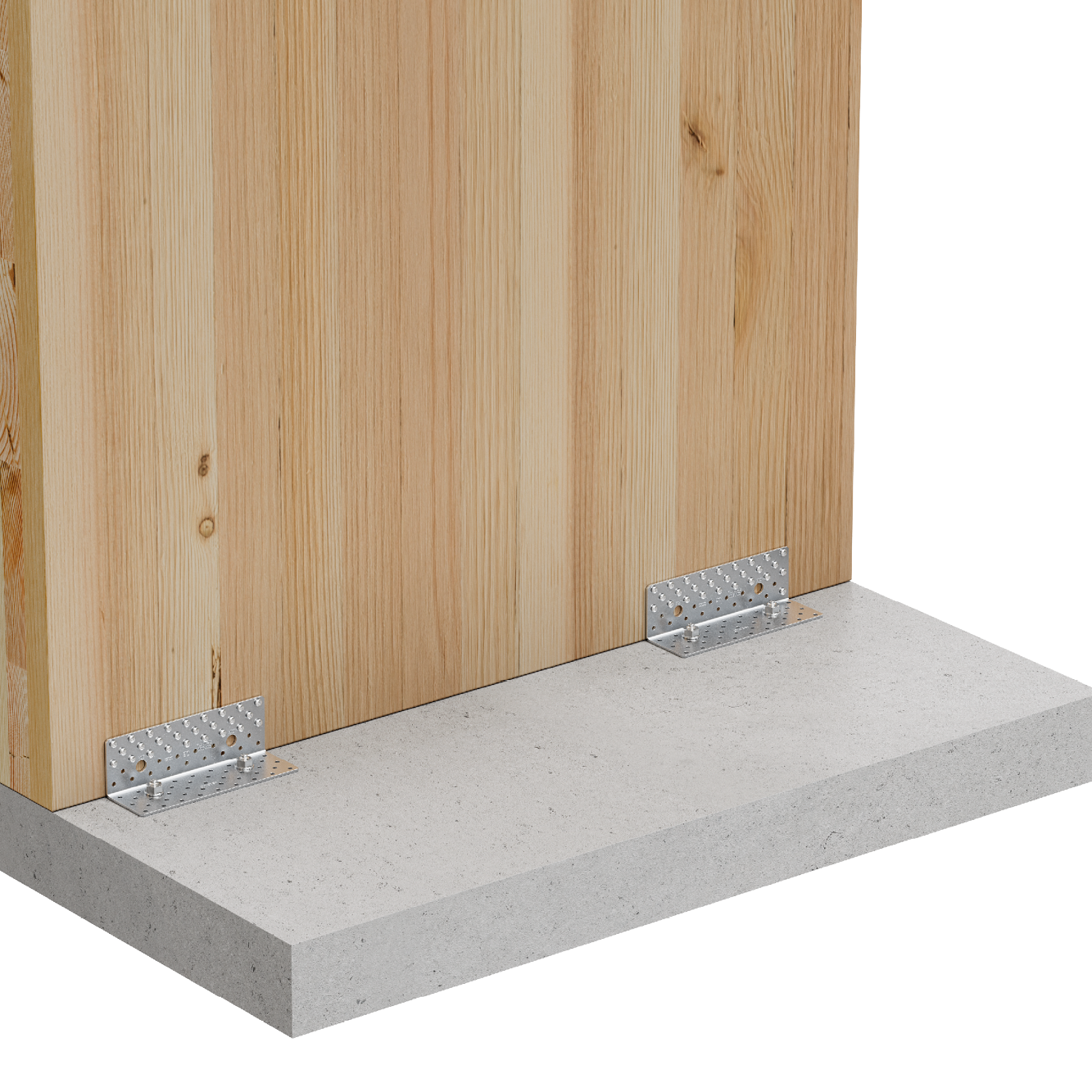

Er nimmt hohe Scherkräfte bei geringer Höhe auf, sodass er in den Bodenbelagsschichten verschwindet. Er kann für Verbindungen zwischen CLT-Elementen, aber auch für Verbindungen zwischen CLT und Beton verwendet werden.

Technisches Datenblatt

CE Kennzeichnung

ETA

Nutzungsklasse 2

Galvanisch verzinkter Stahl Z275

EPD

Produkt-Details

Bilder

Eigenschaften

Material

Stahlqualität:

S 250 GD +Z 275 gemäß DIN EN 10346

Korrosionsschutz:

275 g/m2 beidseitig - entsprechend einer Zinkschichtdicke von ca. 20 μm

Vorteile

in alle Richtungen belastbar
Perfekt für CLT-Gebäude
Vielseitig: kann auf Holz- und Betonuntergründen verwendet werden
Flaches Profil = 70mm Schenkelhöhe ermöglicht verdeckten Einbau
viele Nagelbilder (NP) gem. ETA möglich, auch mit Ausgleichsschichten bzw. Schalldämmlager (SIT)

Anwendung

Anwendbare Materialien

Auflager:

Brettsperrholz (CLT), Holz, Holzwerkstoffe, Beton, Stahl, etc.

Aufzulagerndes Bauteil:

Brettsperrholz (CLT), Holz, Holzwerkstoffe

Anwendungsbereich

Verbindungen von Brettsperrholz (CLT)

Technische Daten

Abmessungen

Abmessungen

Artikel	Abmessungen [mm]				Löcher A		Löcher B
Artikel	A	B	C	t	Ø5 [mm]	Ø14 [mm]	Ø5 [mm]	Ø14 [mm]
ABCLT210	69	69	210	3	41	2	41	2

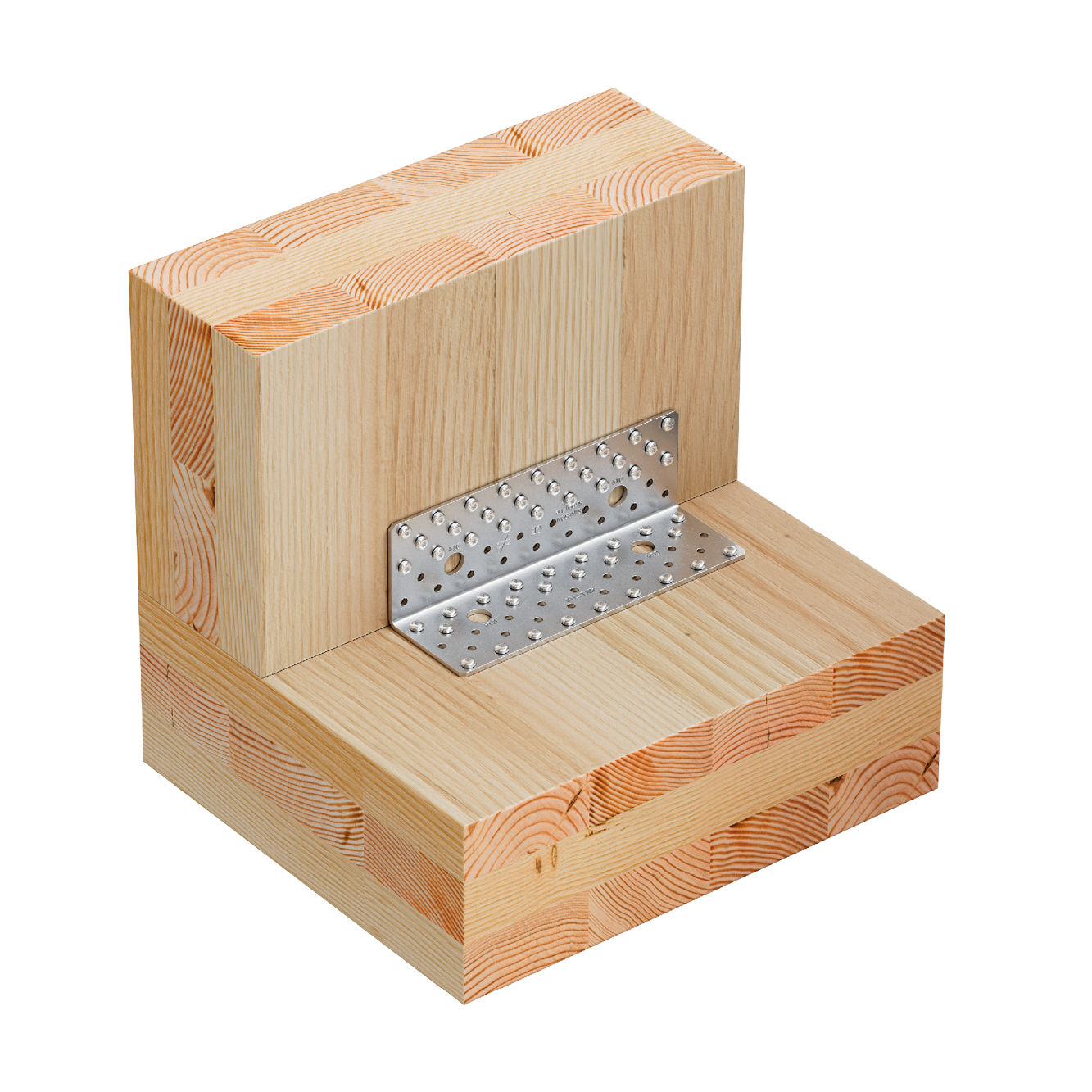

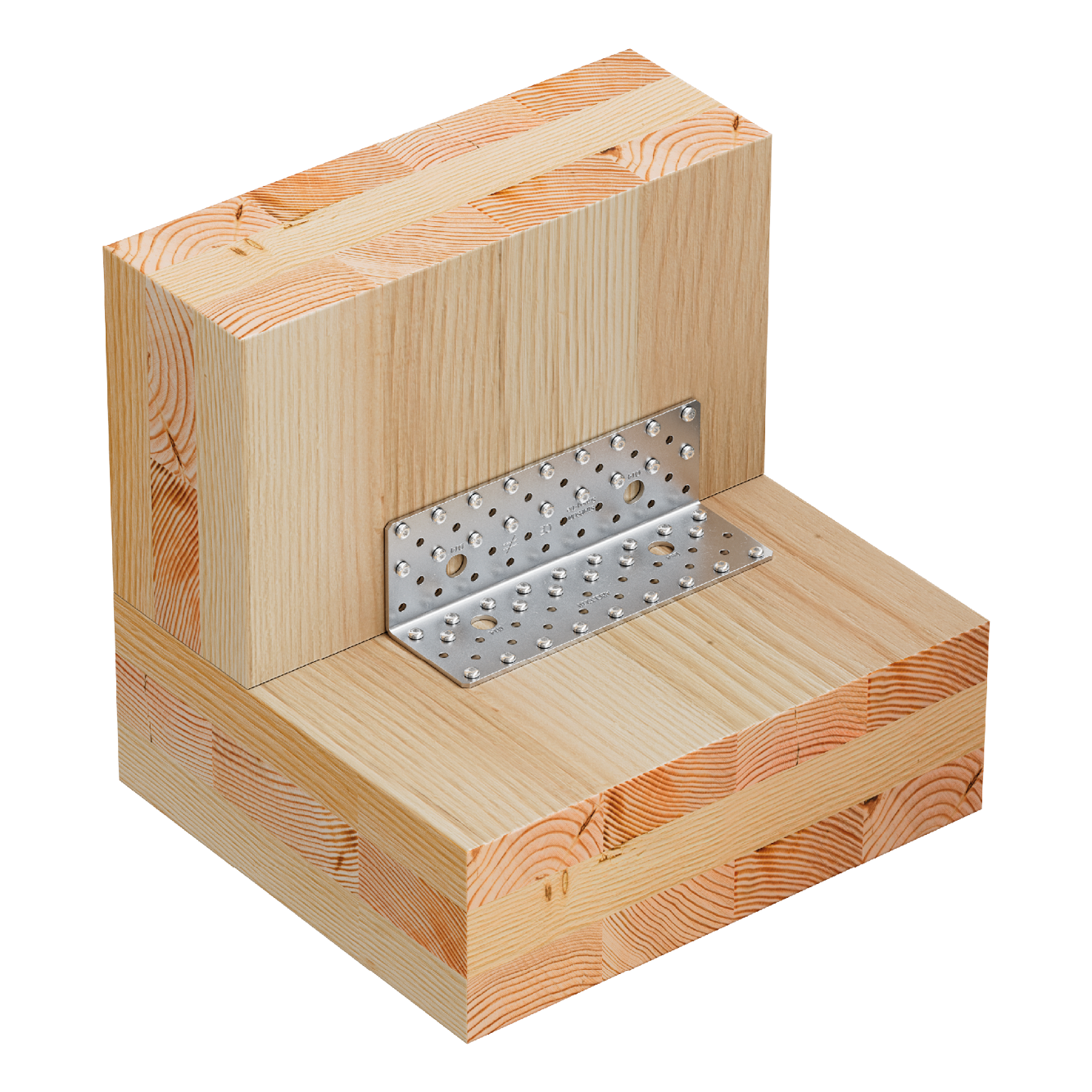

Tragfähigkeiten - CLT an CLT - NP1

Artikel	charakteristische Tragfähigkeiten CLT an CLT NP 1
	Verbindungsmittel		charakteristische Tragfähigkeiten CLT 1 Winkel pro Anschluss [kN]

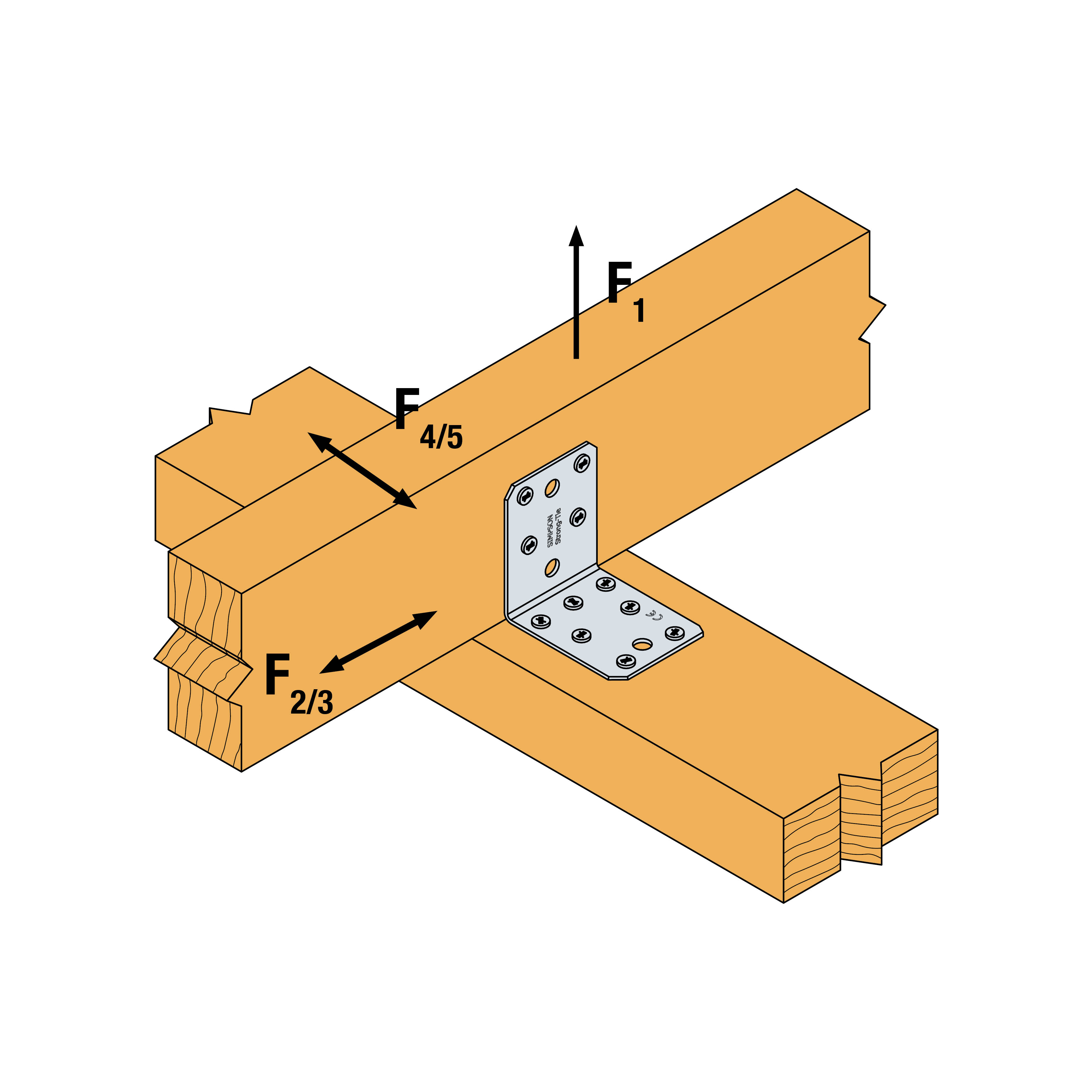

	Schenkel A	Flange B	R_1.k	R_2.k = R_3.k			R_4.k			R_5.k
	Anzahl	Anzahl	CSA5.0x50	CNA4.0x50	CNA4.0x60	CSA5.0x50	CNA4.0x50	CNA4.0x60	CSA5.0x50	CNA4.0x50	CNA4.0x60	CSA5.0x50
ABCLT210	26	24	26.9	40.6	43.2	48.2	31.5	31.5	31.5	8.3	10.5	15,7/kmod

NP = nailing pattern = Nagelbilder

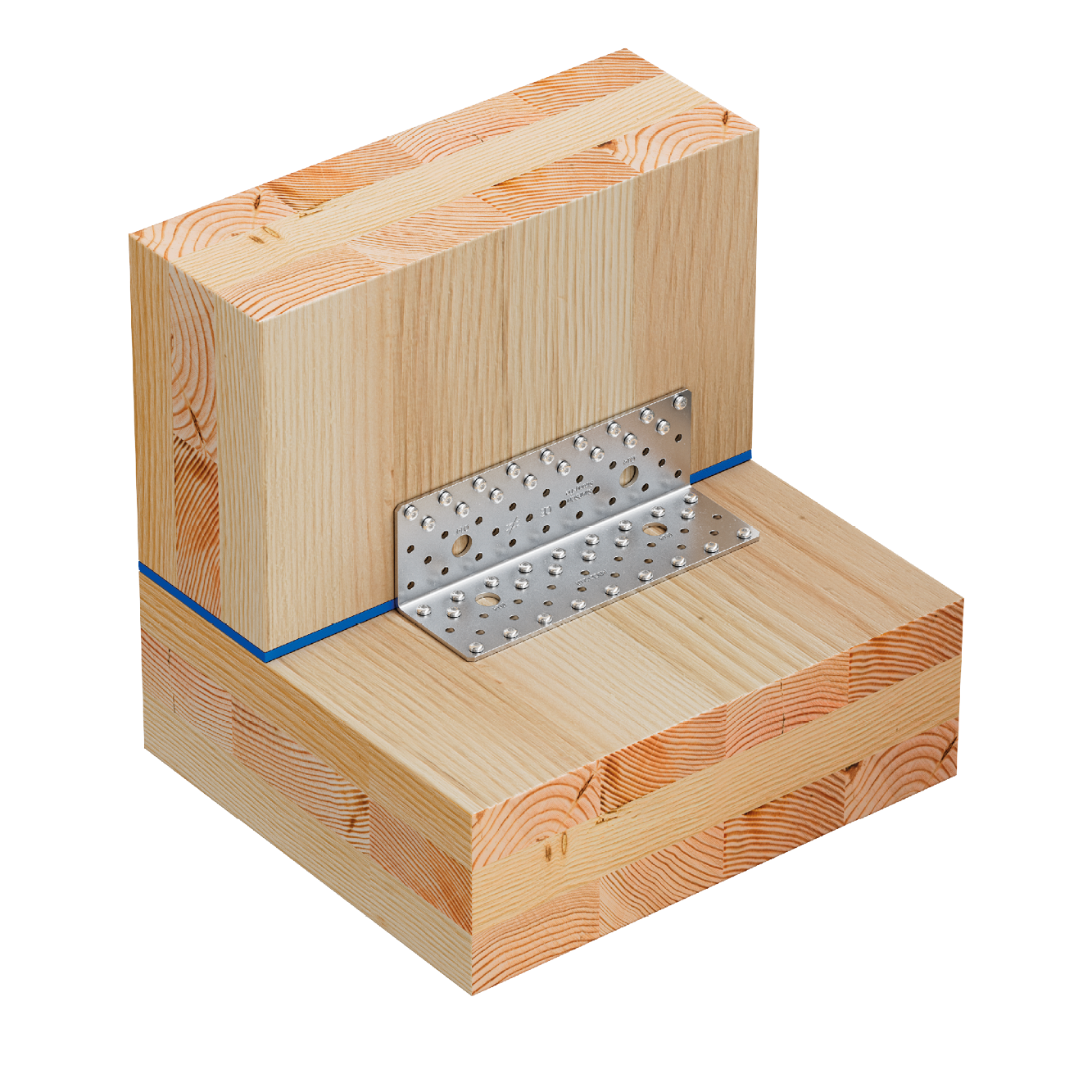

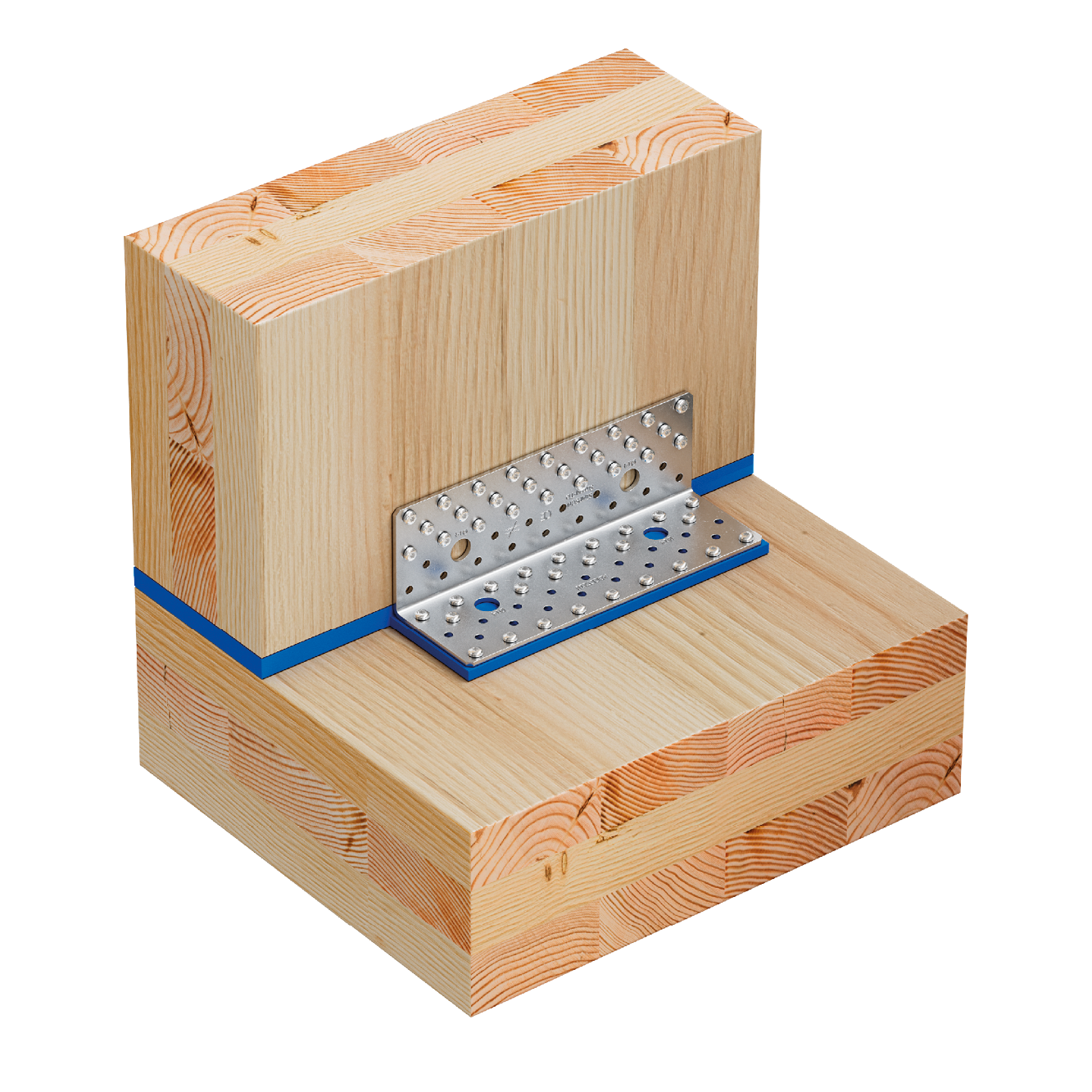

Tragfähigkeiten - CLT an CLT - NP2

Artikel	charakteristische Tragfähigkeiten CLT an CLT NP 2 mit SIT
	Verbindungsmittel		Charakteristische Tragfähigkeiten CLT 1 Winkelverb.pro Anschluss [kN]
	Schenkel A	Schenkel B	R_1.k	R_2.k = R_3.k
	Anzahl	Anzahl	CSA5.0x50	CNA4.0x50	CNA4.0x60	CSA5.0x50
ABCLT210	26	24	22.7	31.4	33.4	37.2

Tragfähigkeiten - CLT an CLT - NP 3

Artikel	charakteristische Tragfähigkeiten CLT NP 3 mit SIT
	Verbindungsmittel		charakteristische Tragfähigkeiten CLT 1 Winkelverb. pro Anschluss [kN]
	Schenkel A	Schenkel B	R_1.k			R_2.k = R_3.k
	Anzahl	Anzahl	CNA4.0x50	CNA4.0x60	CSA5.0x50	CNA4.0x50	CNA4.0x60	CSA5.0x50
ABCLT210	17	24	7	8.7	22.7	26	27.7	30.8

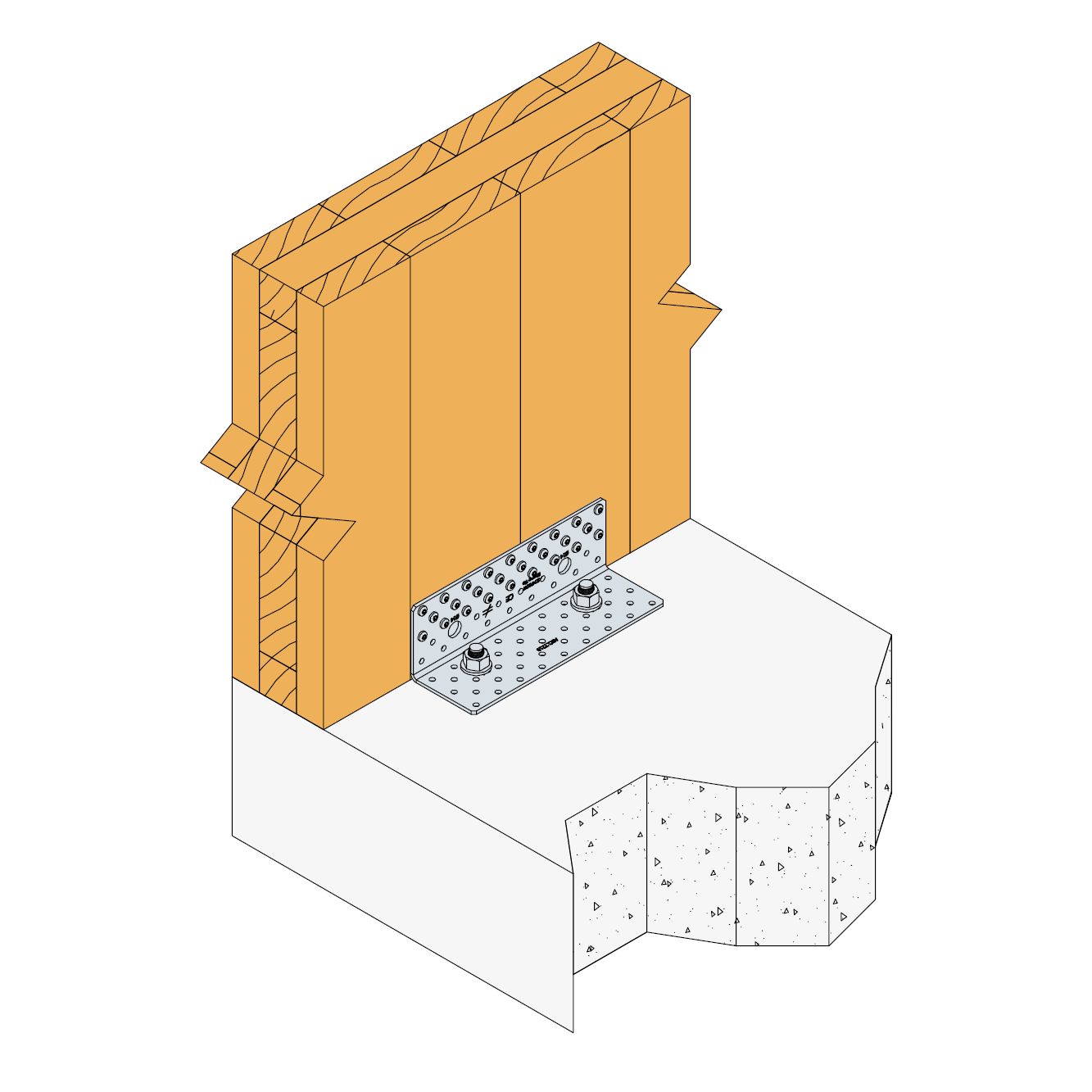

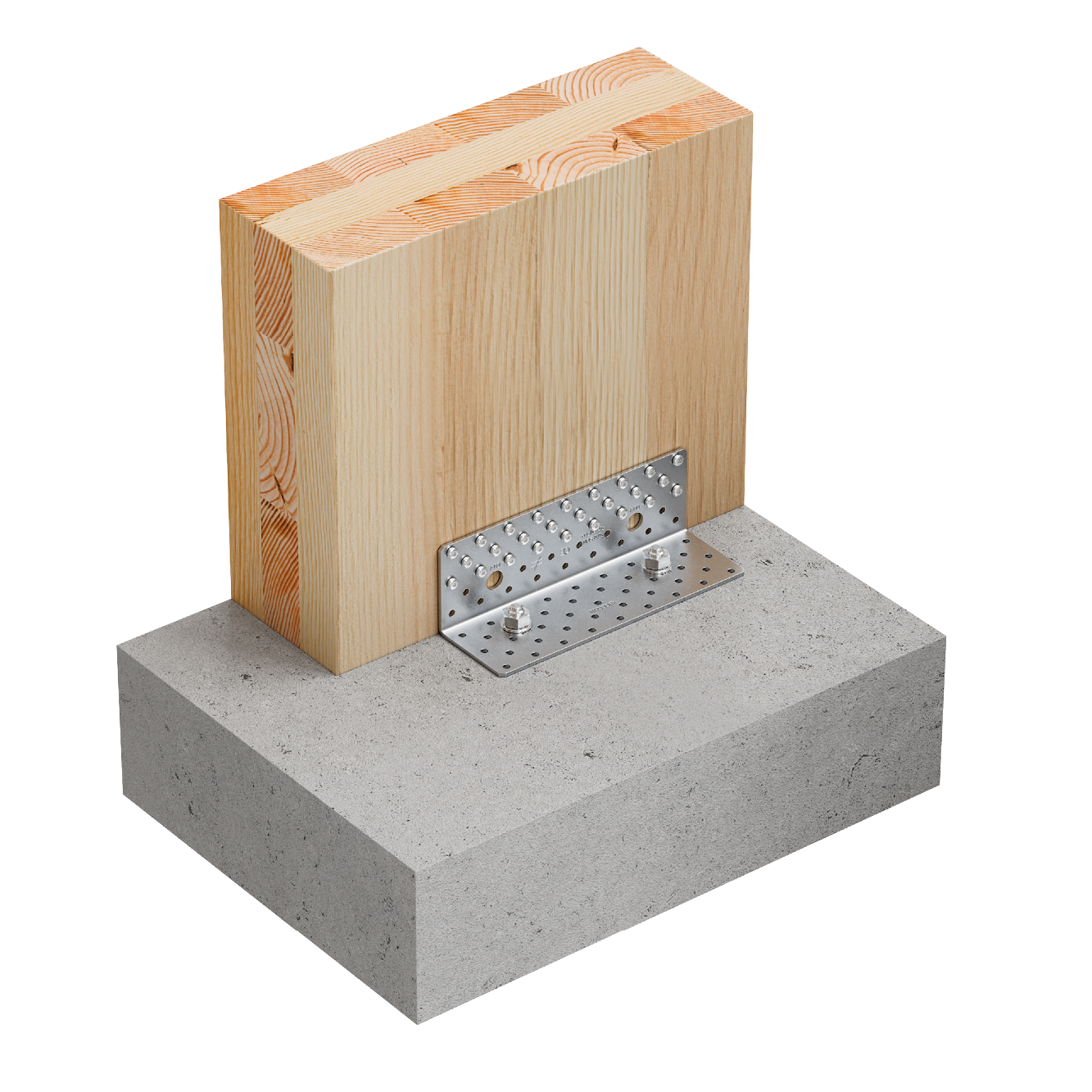

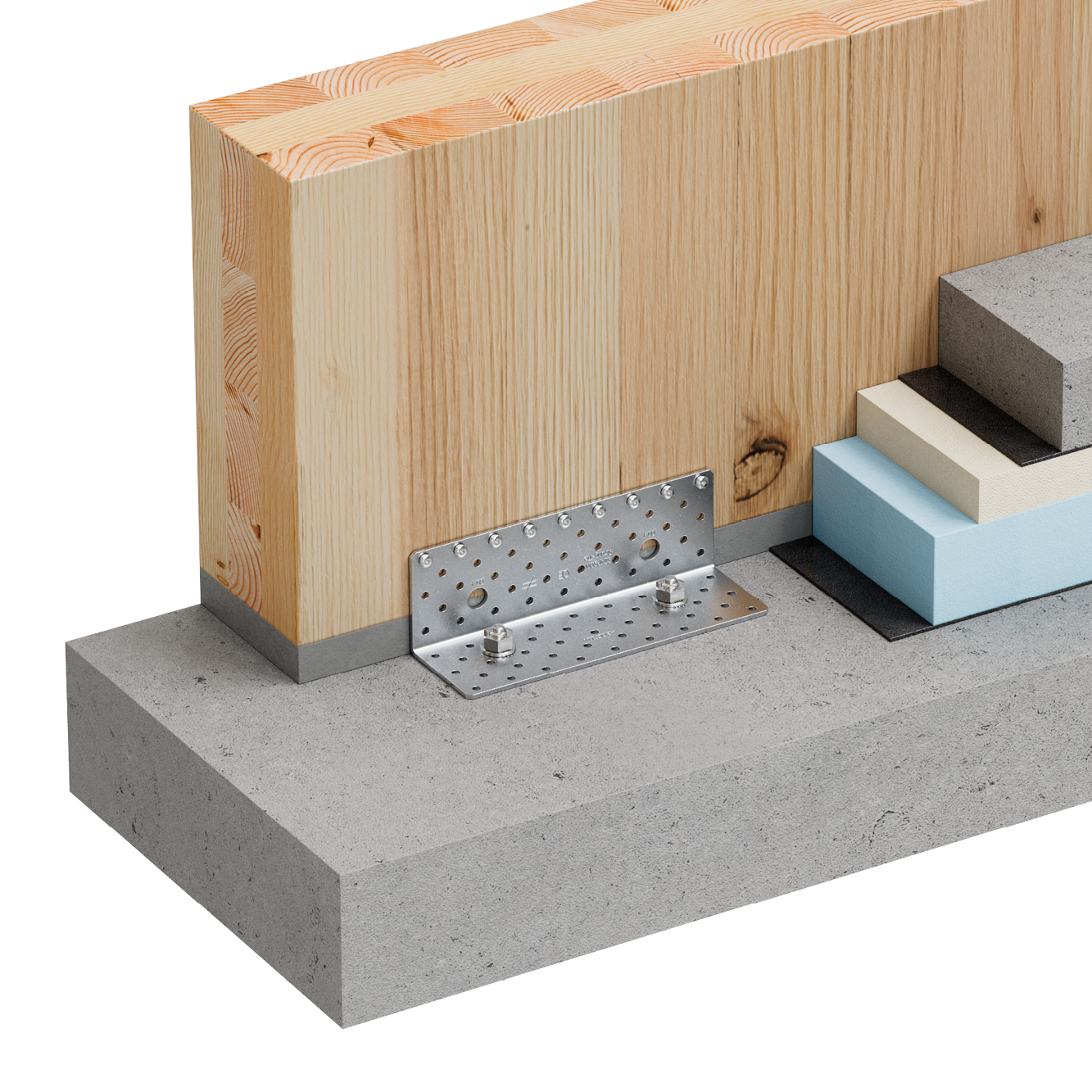

Tragfähigkeiten - Holz an Beton - NP 7

Artikel	Charakteristische Tragfähigkeiten - CLT - Beton 1 ABCLT - NP 7
	Verbindungsmittel			charakteristische Tragfähigkeiten [kN]
	Schenkel A	Schenkel B		R_1.k	R_2/3.k
	Qty	Qty	Type	CSA5.0x50	CNA4.0x50	CNA4.0x60	CSA5.0x50
ABCLT210	9	2	M12	22	13.1	13.9	15.5

	R₁	R_2/3
k_lat	-	0,51
k_ax	0,67	0,06

R_bolt.lat.d ≥ F_i.d x k_lat

R_bolt.ax.d ≥ F_i.dx k_ax

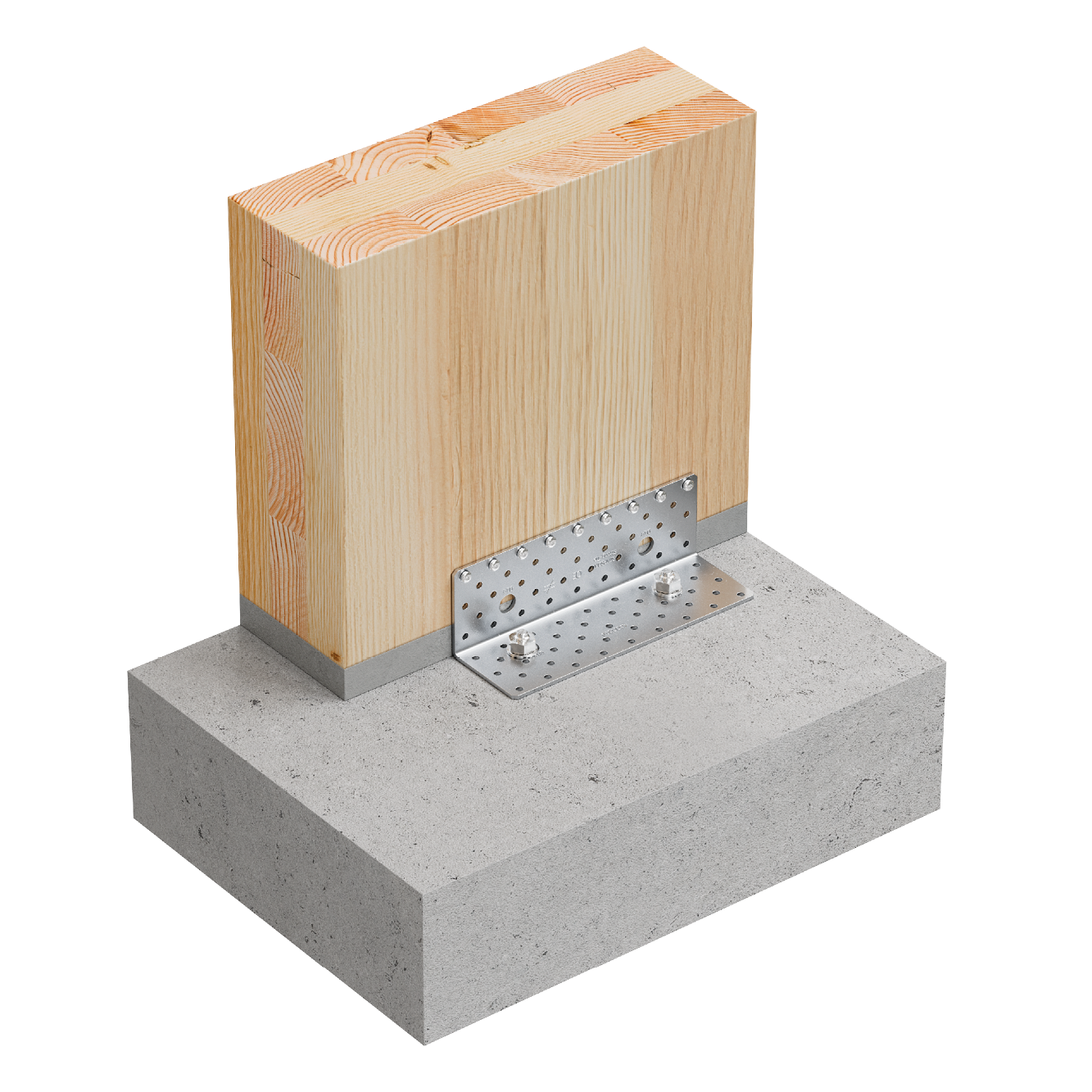

Tragfähigkeiten - Holz an Beton - NP 10

Artikel	Charakteristische Tragfähigkeiten - CLT - Beton 1 ABCLT - NP 10
	Verbindungsmittel				Charakteristische Tragfähigkeiten - CLT an Beton [kN]
	Schenkel A		Schenkel B		R_1.k			R_2.k = R_3.k			R_4.k			R_5.k
	Anzahl	Typ	Anzahl	Typ	CNA4.0x50	CNA4.0x60	CSA5.0x50	CNA4.0x50	CNA4.0x60	CSA5.0x50	CNA4.0x50	CNA4.0x60	CSA5.0x50	CNA4.0x50	CNA4.0x60	CSA5.0x50
ABCLT210	17	-	2	M12	min(29,8 ; 32/kmod)	min(33,5 ; 32/kmod)	min(43;32.0/kmod)	26	27.7	30.8	31.5	31.5	31.5	5.1	6.3	min(16,5 ; 11,1/kmod)
