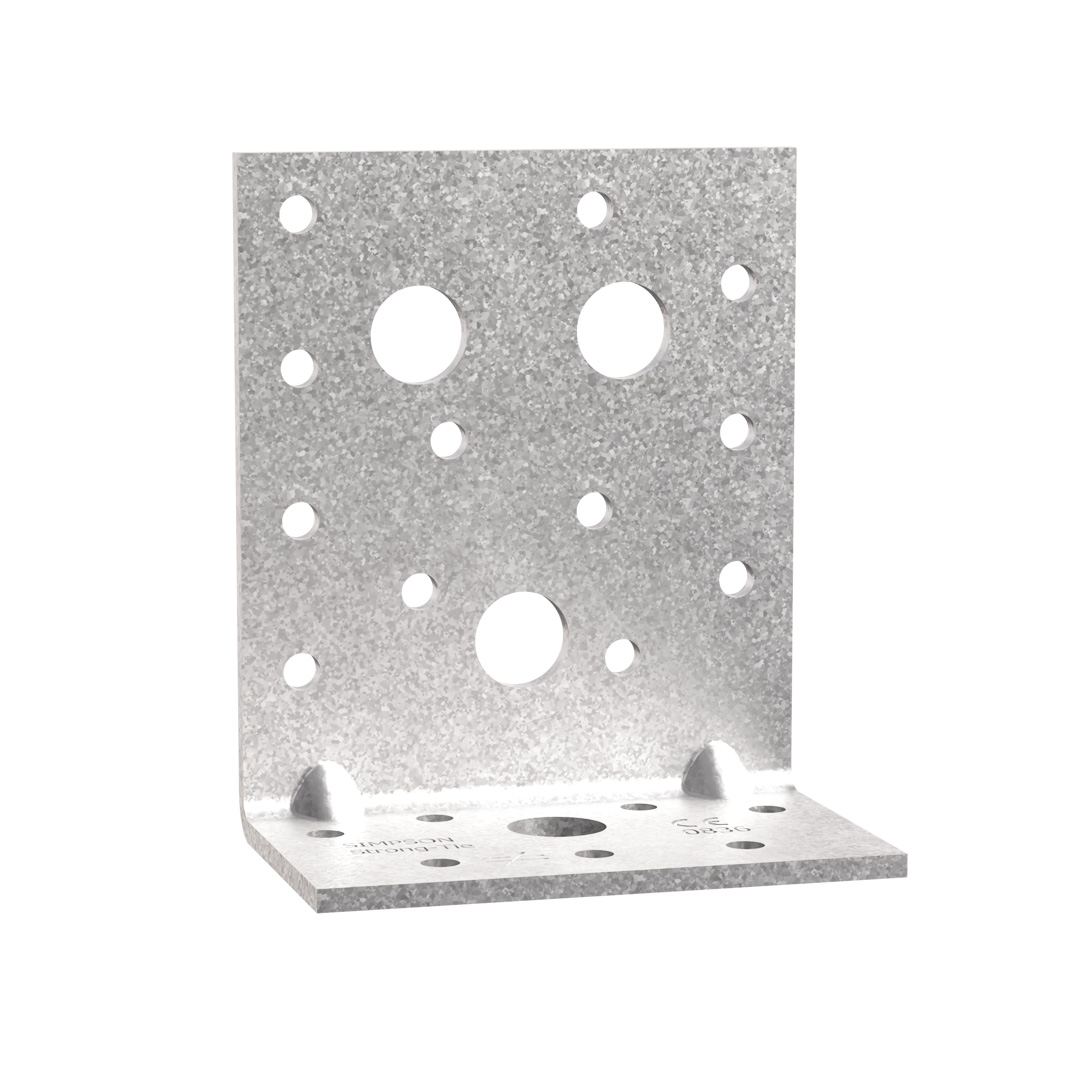

AE
Winkelverbinder
Die AE Winkelverbinder werden u. a. für Holz / Holz Anschlüsse oder zur Befestigung von Holzkonstruktionen an Beton, Stahl oder Mauerwerk verwendet.
CE Kennzeichnung
ETA
Nutzungsklasse 2
Innen
Galvanisch verzinkter Stahl Z275
EPD
Produkt-Details
Bilder
Eigenschaften
Anwendung
Technische Daten
Abmessungen
Abmessungen
| Artikel | Abmessungen [mm] | Schenkel A | Schenkel B | Box Quantity | Gewicht [kg] | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | t | Ø5 | Ø13 | Ø5 | Ø13 | |||

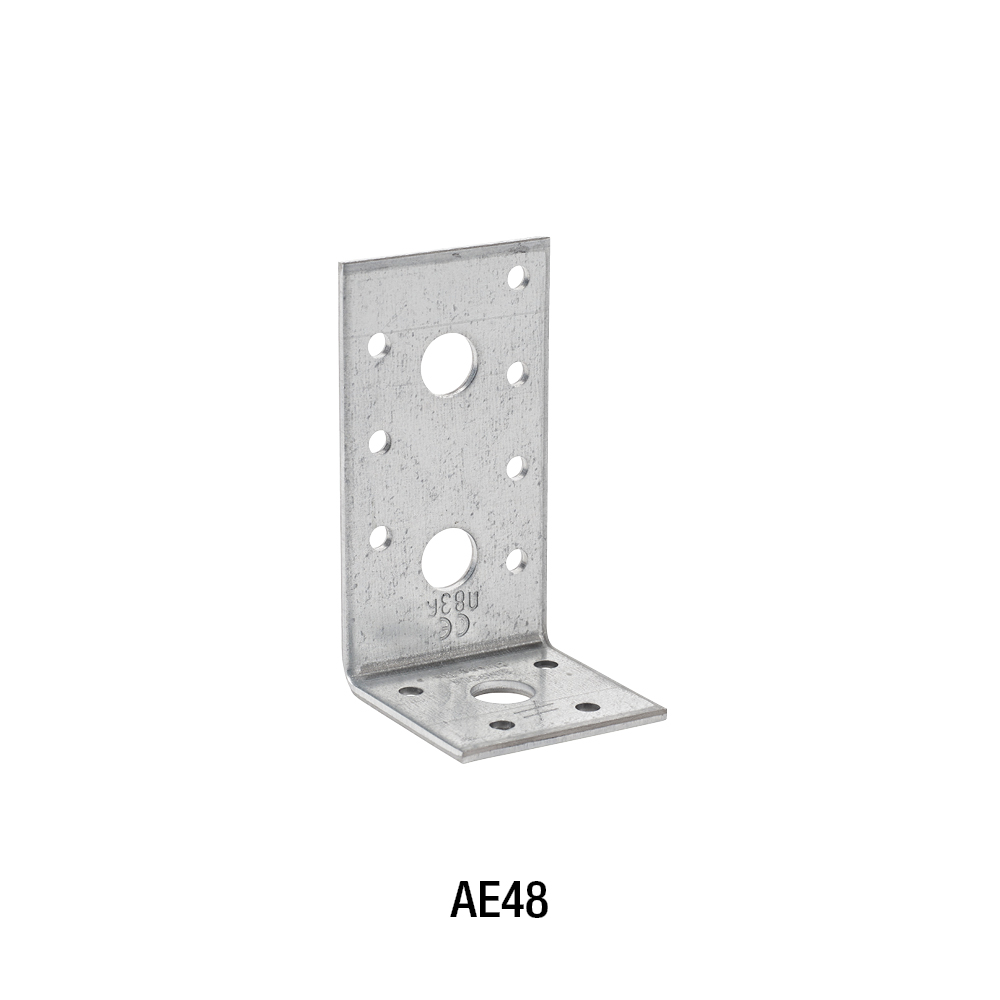

| AE48 | 90 | 48 | 48 | 3 | 7 | 2 | 4 | 1 | 100 | 0.13 |

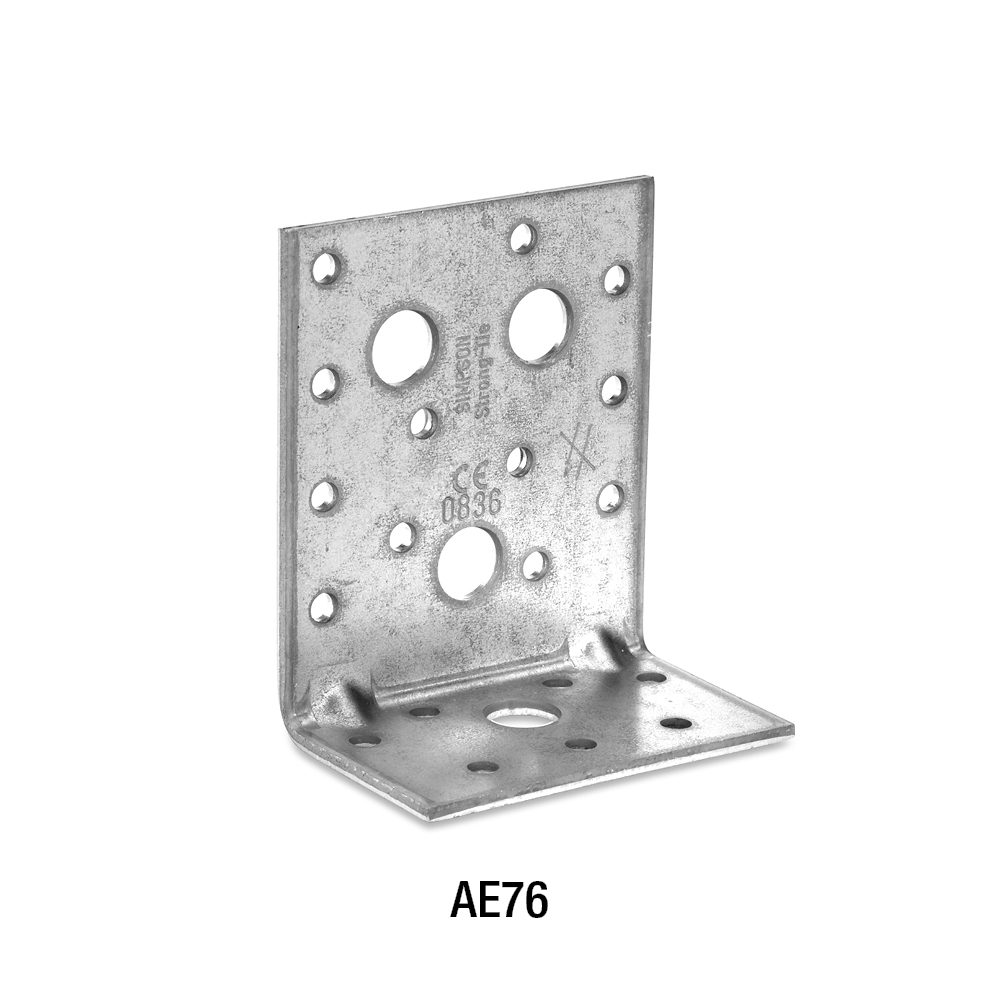

| AE76 | 90 | 48 | 76 | 3 | 12 | 3 | 7 | 1 | 100 | 0.21 |

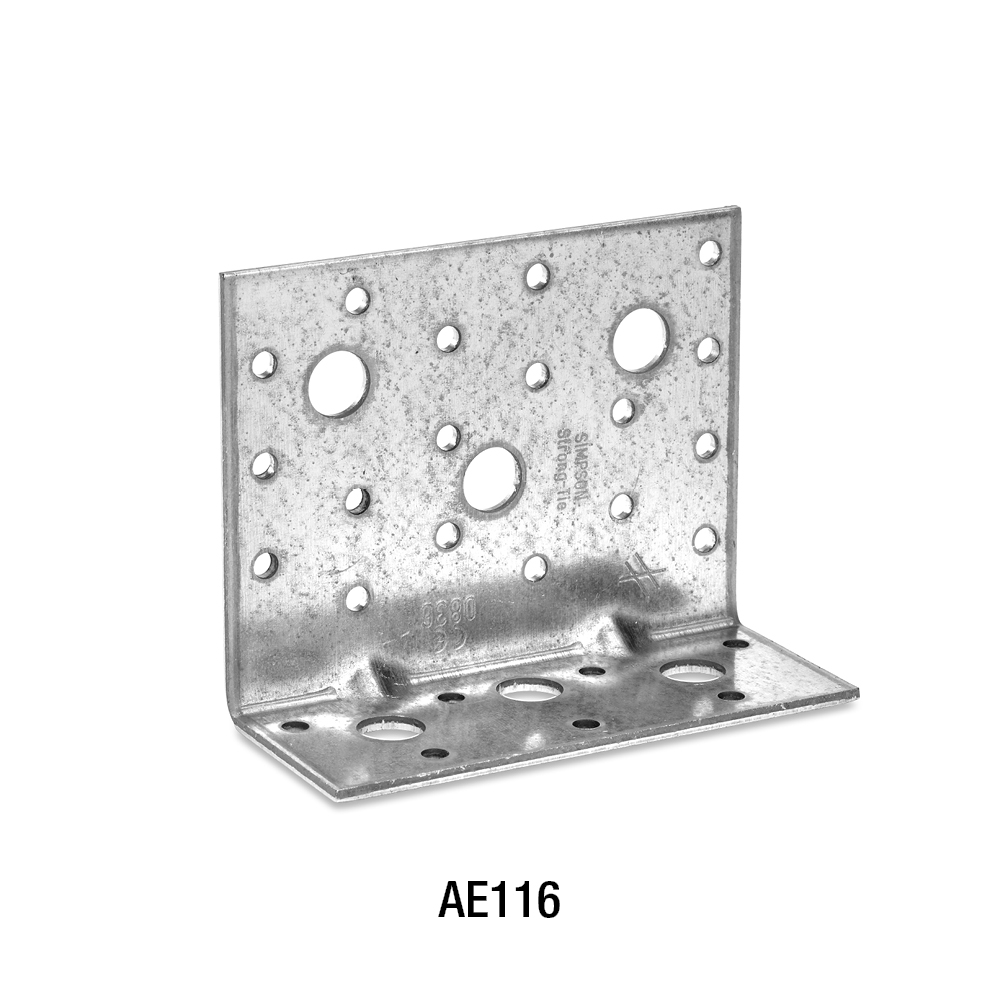

| AE116 | 90 | 48 | 116 | 3 | 18 | 3 | 7 | 3 | 50 | 0.34 |

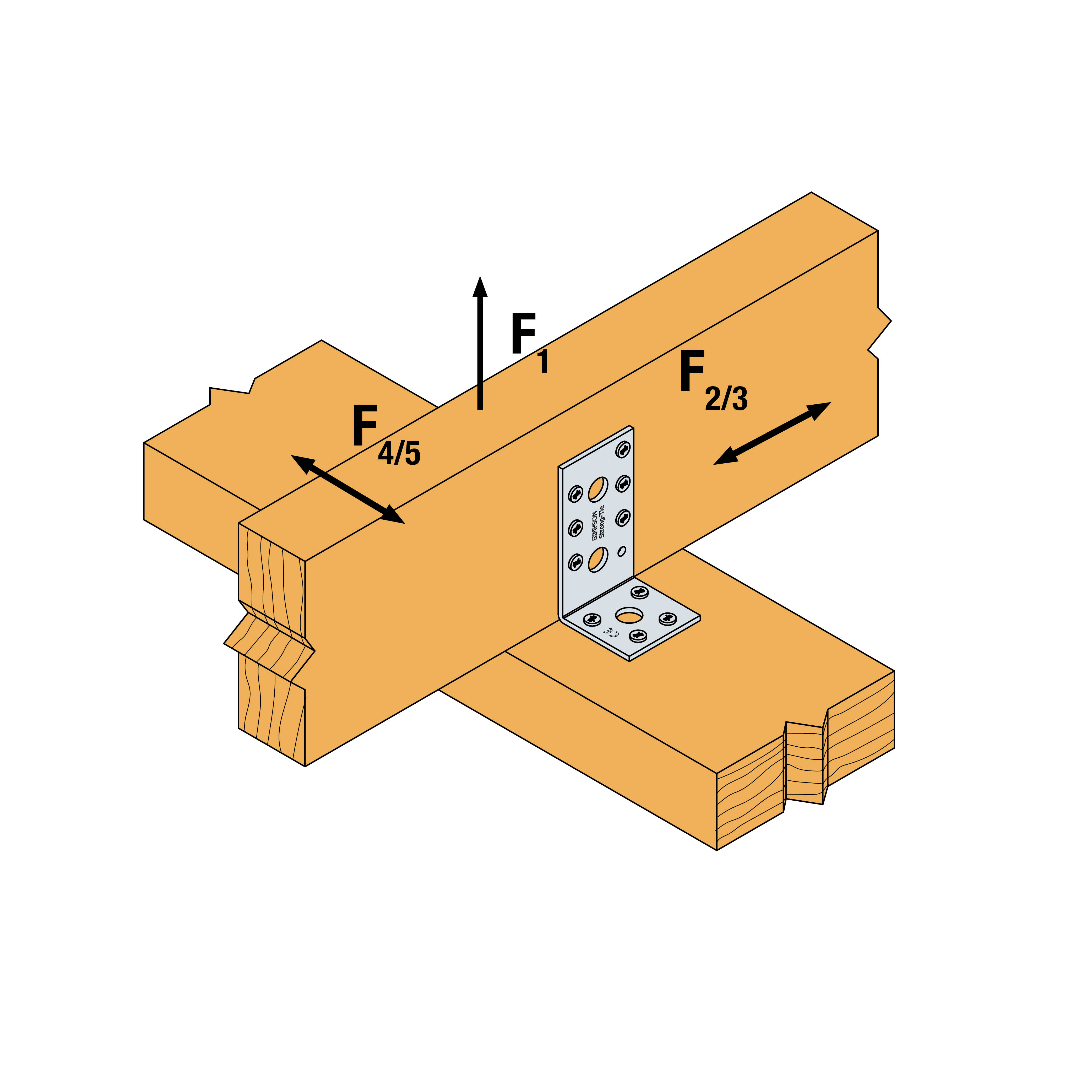

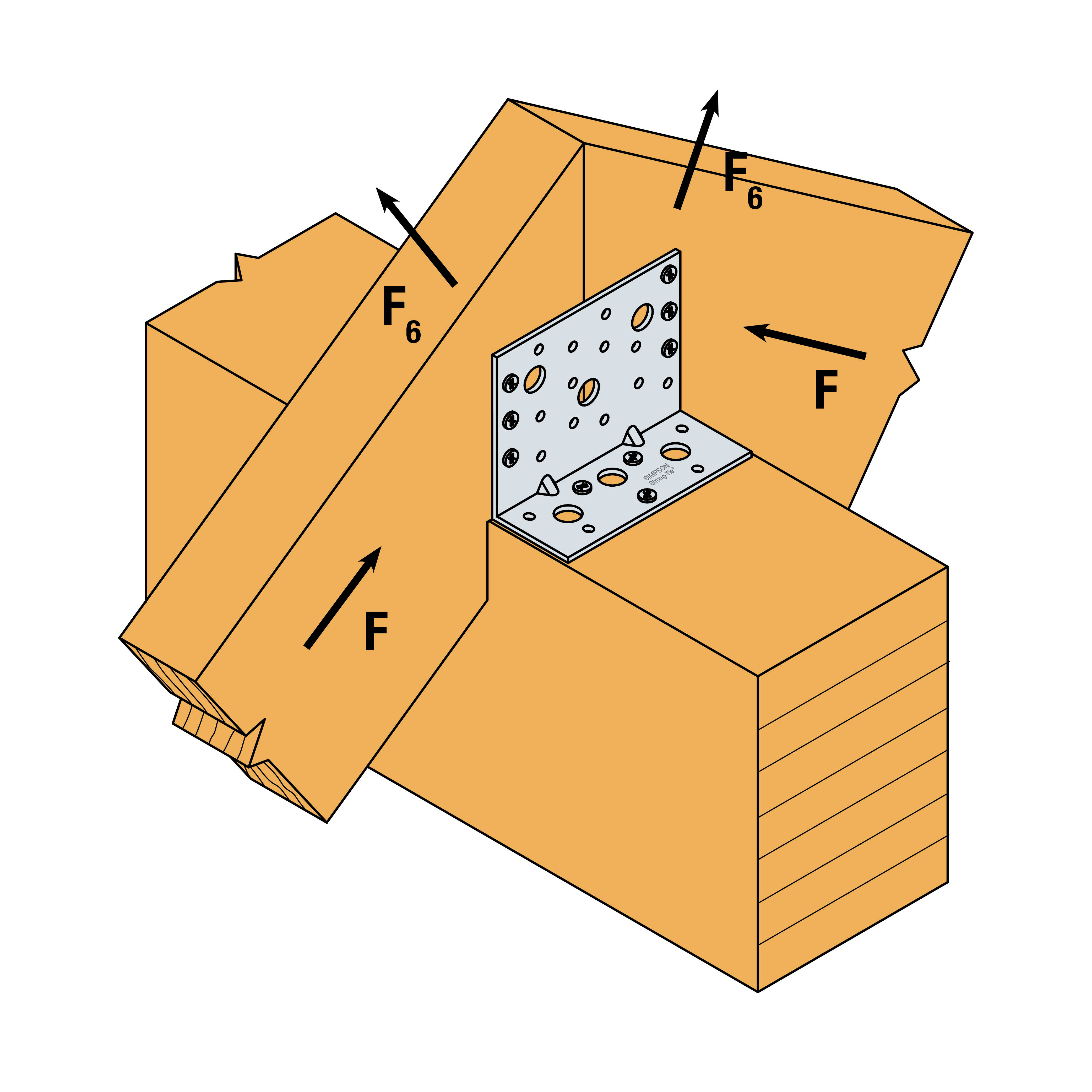

Tragfähigkeiten - Balken an Balken - Vollausnagelung
| Artikel | Tragfähigkeiten - Balken an Balken - Vollausnagelung | |||||
|---|---|---|---|---|---|---|
| Charakteristische Tragfähigkeit C24 - 2 Winkelverbinder je Anschluss [kN] | ||||||
| R1.k | R2.k = R3.k | R4.k = R5,k | ||||
| CNA4.0x40 | CNA4.0x60 | CNA4.0x40 | CNA4.0x60 | CNA4.0x40 | CNA4.0x60 | |
| AE48 | 2.9 | 4.9 | 4 | 6 | 1.3/kmod^0.25 | 2.0/kmod^0.25 |
| AE76 | 5.8 | 9.8 | 11.6 | 15.6 | 2.9/kmod^0.25 | 4.2/kmod^0.25 |
| AE116 | 5.8 | 9.8 | 16.6 | 23.2 | 3.2/kmod^0.25 | 4.7/kmod^0.25 |
Die Lastwerte R4/5,k gelten für b = 75 mm und e = 130 mm.
Um die Widerstandswerte für einen einzelnen Winkel zu erhalten, dürfen bei der Lastrichtung F1 und F2/3 die Werte in der obigen Tabelle halbiert werden, vorausgesetzt der Hauptträger ist drehsteif gelagert. Widerstandswerte für drehweich gelagerte Hauptträger finden Sie in unserer ETA-06/0106.
Tragfähigkeiten - Balken an Balken - Teilausnagelung
| Artikel | Tragfähigkeiten - Balken an Balken - Teilausnagelung | |||||||
|---|---|---|---|---|---|---|---|---|
| Verbindungsmittel | Charakteristische Tragfähigkeit C24 - 2 Winkelverbinder je Anschluss [kN] | |||||||
| Schenkel A | Schenkel B | R1.k | R2.k = R3.k | R4.k = R5,k | ||||
| Anzahl | Anzahl | CNA4.0x40 | CNA4.0x60 | CNA4.0x40 | CNA4.0x60 | CNA4,0x40 | CNA4,0x60 | |
| AE48 | 4 | 4 | 2.9 | 4.9 | 3.9 | 5.4 | 1.3/kmod^0.25 | 2.0/kmod^0.25 |
| AE76 | 7 | 7 | 5.8 | 9.8 | 9.5 | 13.1 | 2.9/kmod^0.25 | 4.2/kmod^0.25 |
| AE116 | 8 | 7 | 5.8 | 9.8 | 13.8 | 19.4 | 3.2/kmod^0.25 | 4.7/kmod^0.25 |
Die Lastwerte R4/5,k gelten für b = 75 mm und e = 130 mm.
Um die Widerstandswerte für eine einzelne Winkel zu erhalten, dürfen bei der Lastrichtung F1 und F2/3 die Werte in der obigen Tabelle halbiert werden, vorausgesetzt der Hauptträger ist drehsteif gelagert. Widerstandswerte für drehweich gelagerte Hauptträger finden Sie in unserer ETA-06/0106.

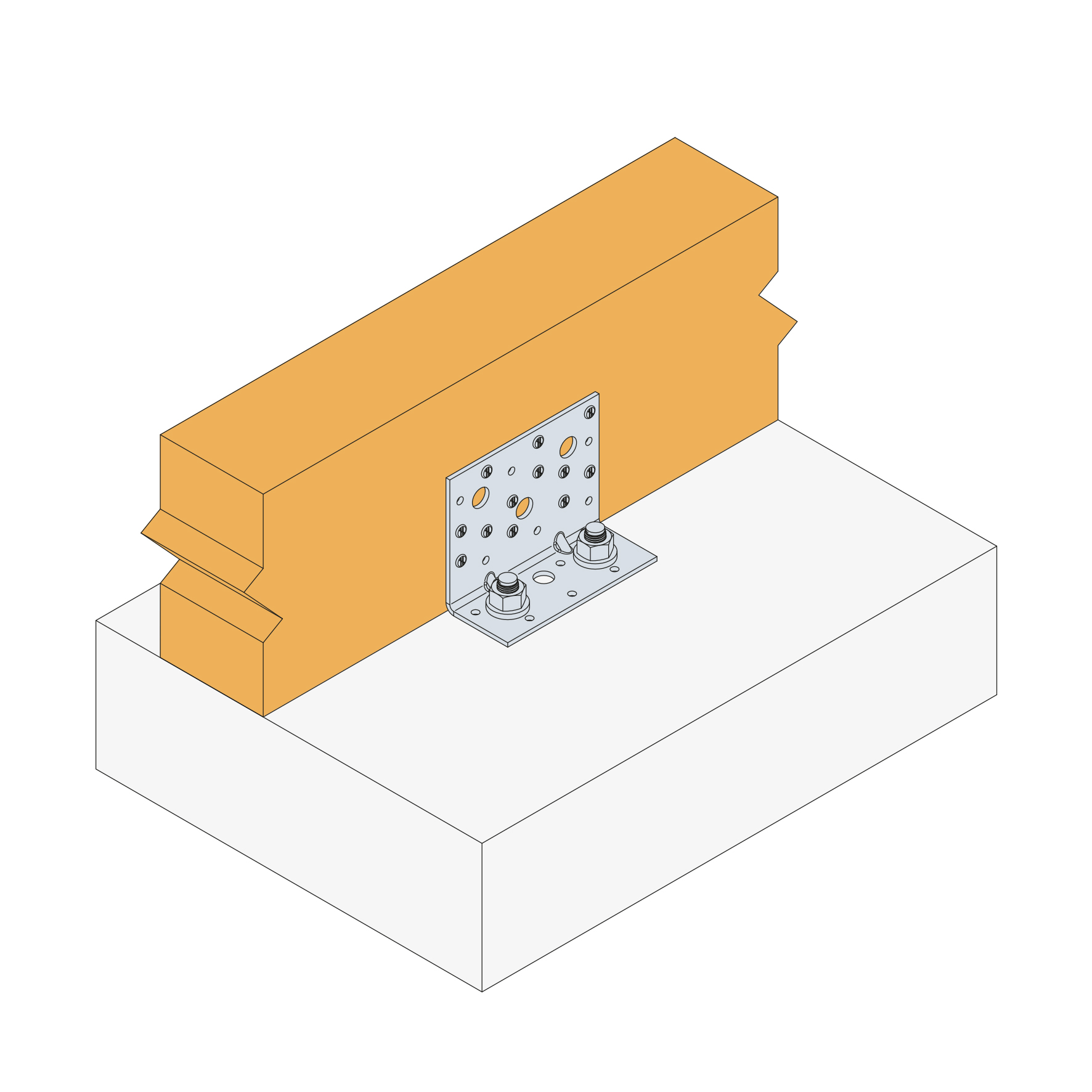

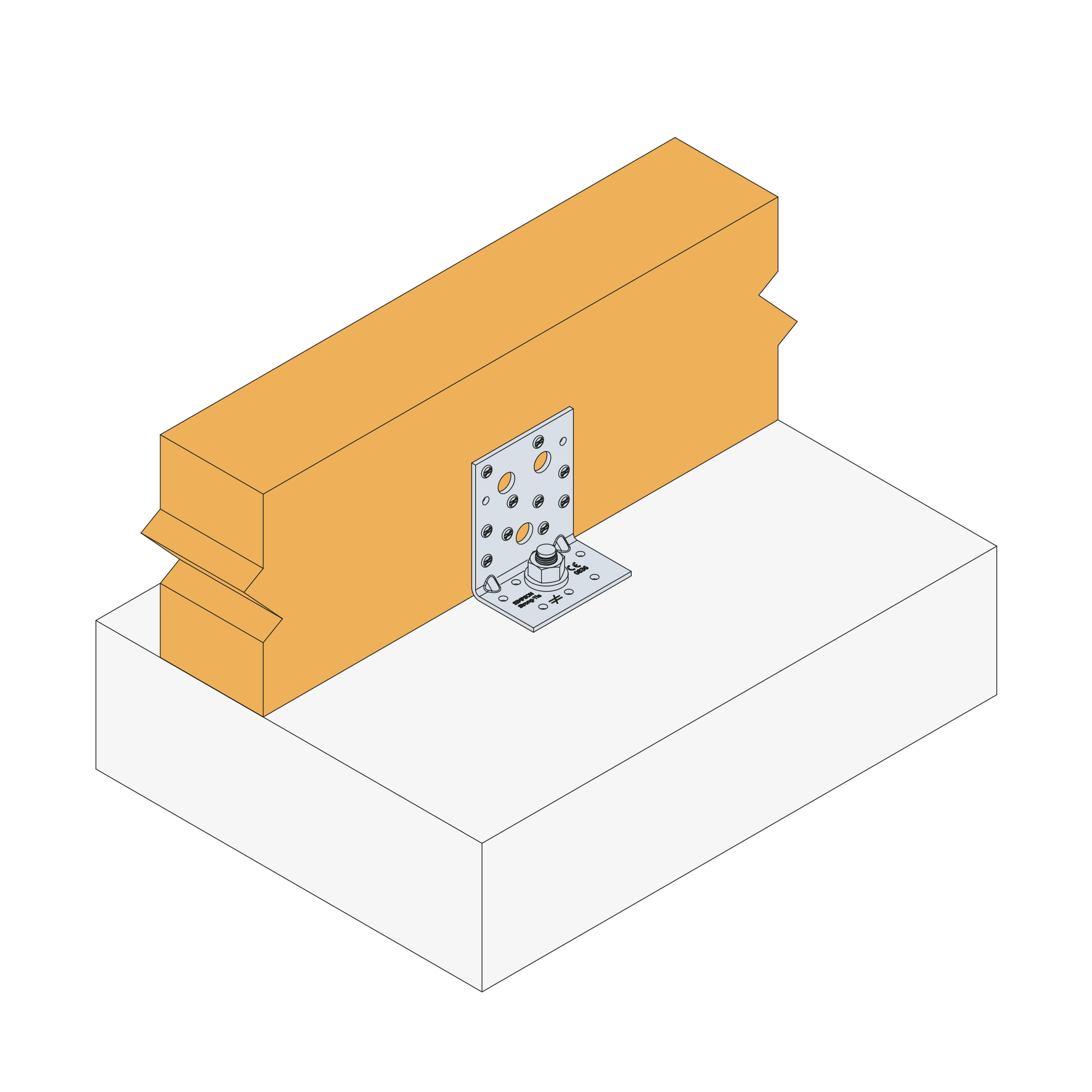

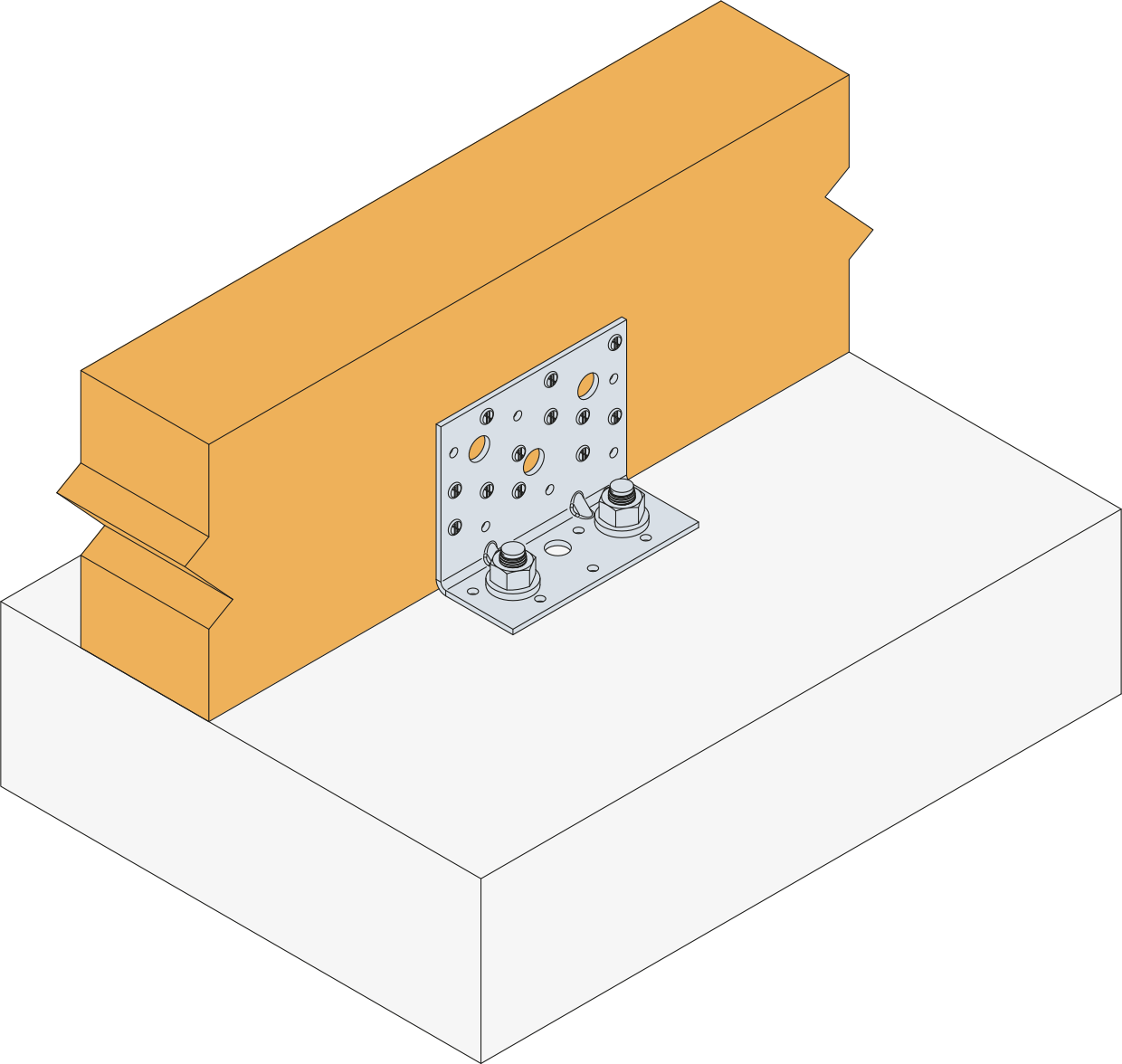

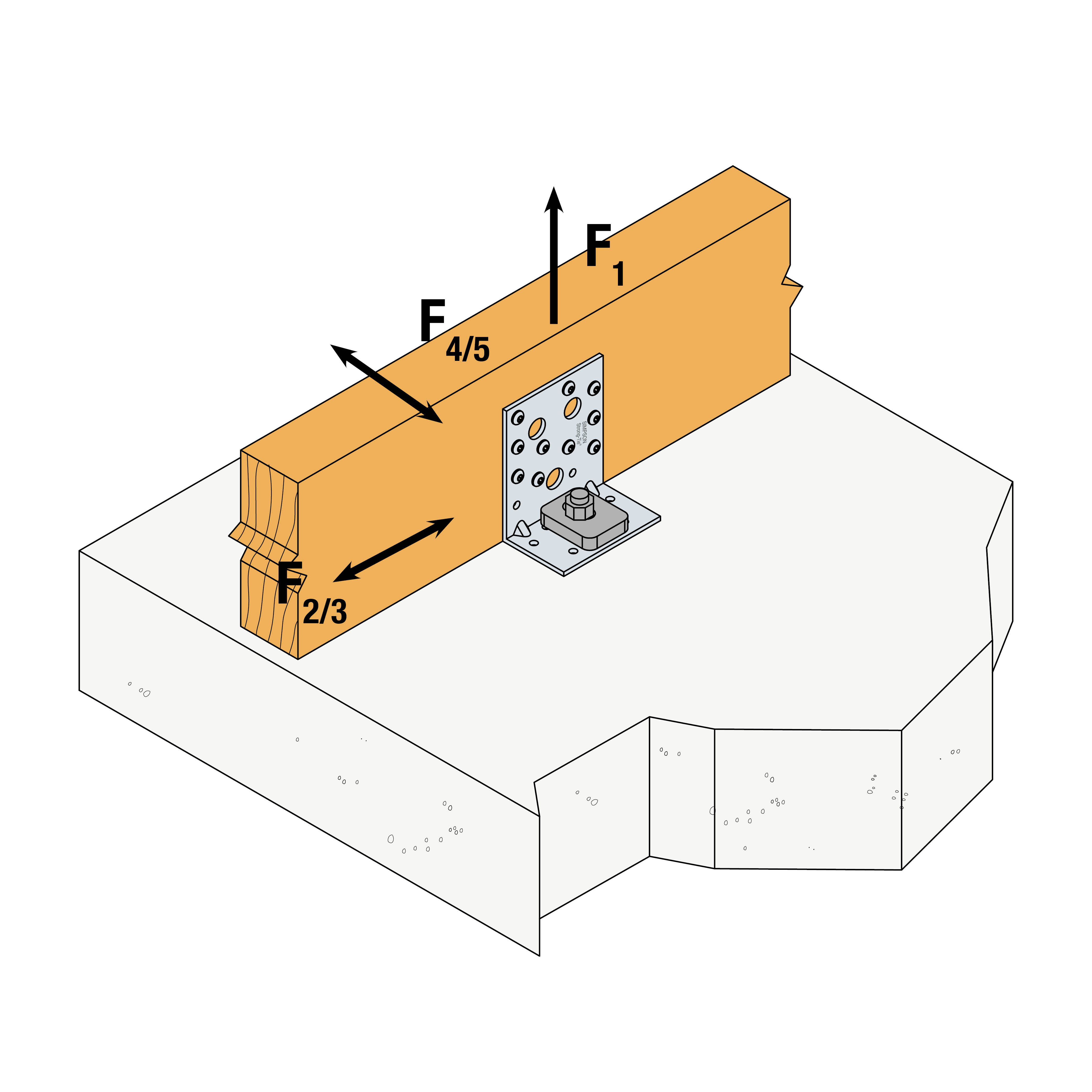

Charakter. Tragfähigkeit - Holz an Beton
| Artikel | Tragfähigkeiten - Balken an Beton | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Verbindungsmittel | Charakteristische Tragfähigkeit C24 - 2 Winkelverbinder je Anschluss [kN] | |||||||||
| Schenkel A | Schenkel B | R1.k | R2.k = R3.k | R4.k = R5,k | ||||||
| Anzahl | Typ | Anzahl | Typ | CNA4.0x40 | CNA4.0x60 | CNA4.0x40 | CNA4.0x60 | CNA4,0x40 | CNA4,0x60 | |
| AE48 | 6 | CNA* | 1 | M12 | min: 14.9 ; 12.6/kmod | 12.6/kmod | 2.1 | 3.5 | min: 5.2 ; 4.2/kmod^0.7 | 4.2/kmod^0.7 |
| AE76 | 9 | CNA* | 1 | M12 | min: 22.7 ; 16.8/kmod | 16.8/kmod | 7.5 | 11.2 | min: 8.5 ; 6.1/kmod | 6.1 / kmod |
| AE116 | 12 | CNA* | 2 | M12 | 25.1 | min: 38.1 ; 28.1/kmod | 25.8 | 27.7 | 9,1 / kmod^0.2 | min: 14 ; 10/kmod |
Die Lastwerte R4/5,k gelten für b = 75 mm und e = 130 mm
Die Bolzen M12 müssen zusammen mit U-Scheiben US40x50x10 verbaut werden.
Müssen ausschließlich Kräfte in Richtung F2/3 aufgenommen werde, können Ankerbolzen mit U-Scheiben ∅24x3 mm verwendet werden.
Für den AE116 sind die 2 Bolzen eines Winkels als Gruppe anzusehen.
