PPRC

Stützenfüße Typ PPRC

Die PPRC Stützenfüße sind für die Aufständerung von Wandkonstruktionen und Veranden vorgesehen.

Technisches Datenblatt

CE Kennzeichnung

ETA

Nutzungsklasse 2

Galvanisch verzinkter Stahl

EPD

Produkt-Details

Bilder

Eigenschaften

Material

Stahlqualität:

S 235 JR gemäß DIN EN 10025

Korrosionsschutz:

Galvanischverzinkt Fe/Zn12/C nach EN ISO 2081

Vorteile

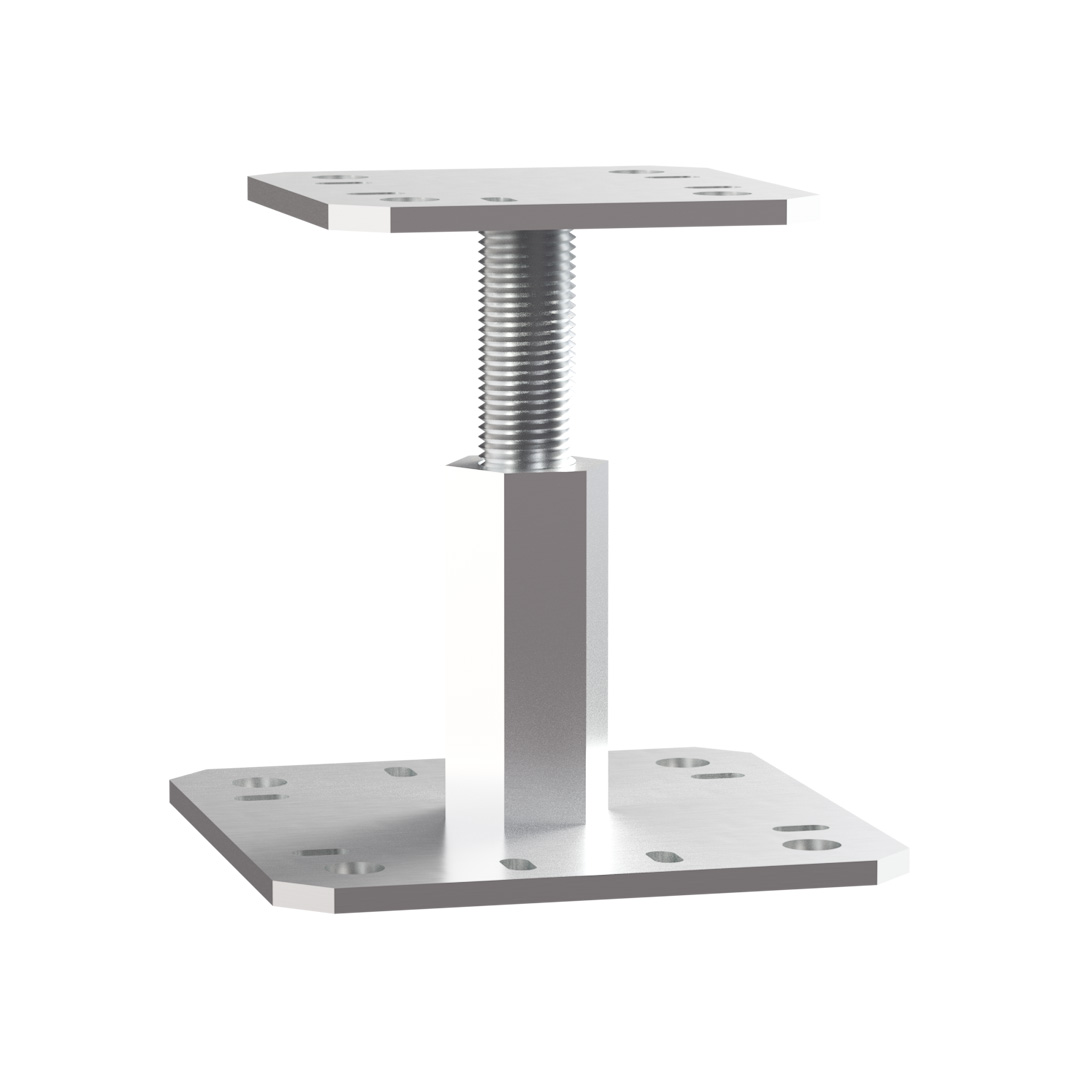

Die PPRC Stützenfüße sind galvanischverzinkt und bestehen aus einem Stahlrohr mit angeschweißter Kopf- und Fußplatte.
Die Schrauben und Ankerbolzen dienen der konstruktiven Lagesicherung.
Der PPRC ist höhenverstellbar und nur für den Innenbereich einsetzbar.

Anwendung

Anwendbare Materialien

Auflager:

Beton

Aufzulagerndes Bauteil:

Holz, Holzwerkstoffe

Anwendungsbereich

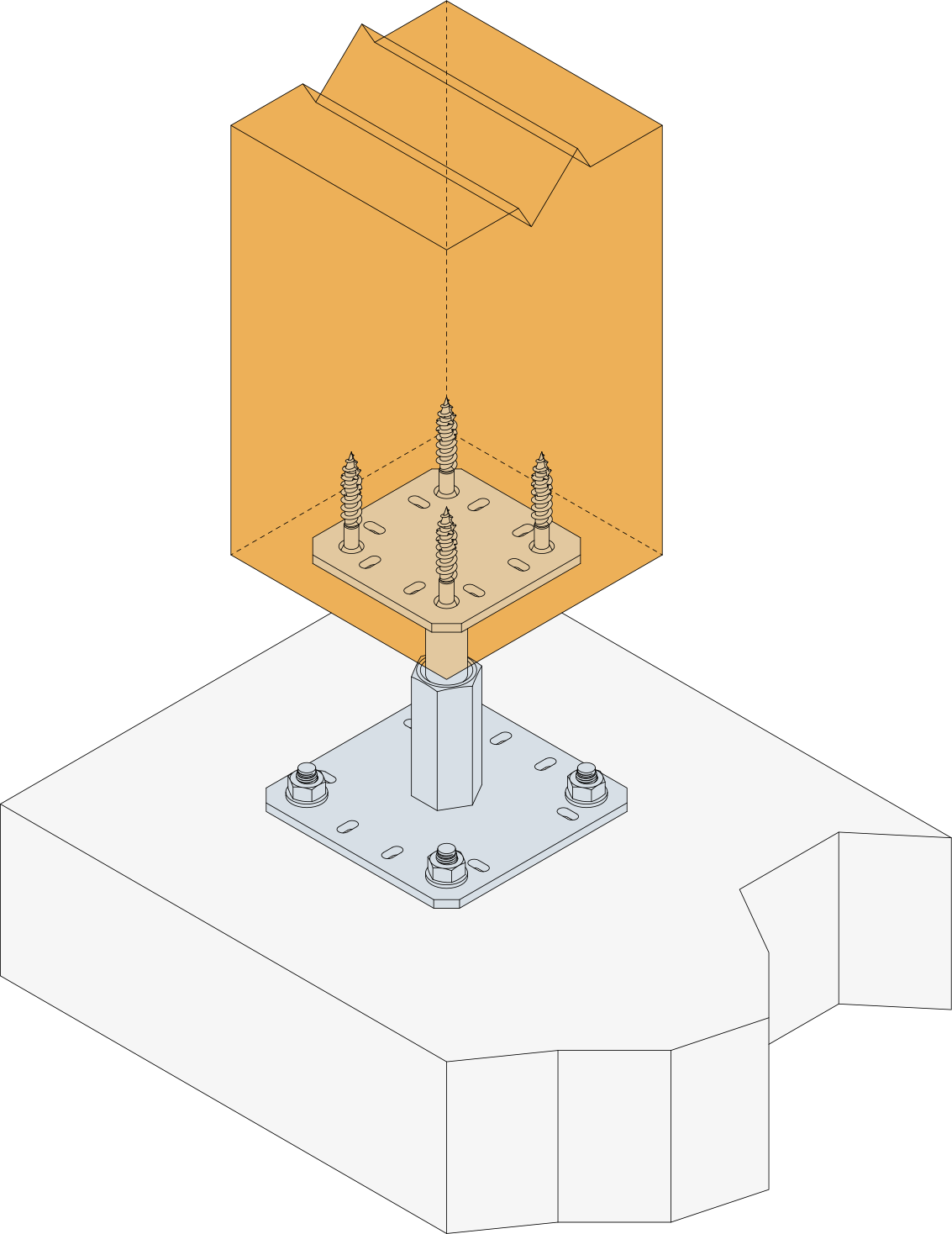

Die PPRC Stützenfüße sind für die Aufständerung von Wandkonstruktionen vorgesehen und nur für den Innenbereich einsetzbar.

Technische Daten

Abmessungen

Abmessungen und charakteristische Werte

Artikel	Timber Post Size [mm]	Abmessunge [mm]							Löcher obere Platte		Löcher in der Fußplatte		Gewicht [kg]
Artikel	Timber Post Size [mm]	A	B	D	E	F	G	t	Ø12	Ø6x12	Ø12	Ø6x12	Gewicht [kg]
PPRC	100x100 to 200x200	100	100	130	130	100 - 150	30	5	4	8	4	8	1.4

Es gilt:

Charakt. Werte der Tragfähigkeit - Holz an Beton

Artikel	Verbindungsmittel				Charakt. Werte der Tragfähigkeit - Holz C24 [kN]
	In Stütze		an Beton		R_1,k
	Anzahl	Typ	Anzahl	Typ	R_1,k
PPRC	4	Ø10	4	Ø10*	51.1 / kmod^0.5

Passende Dübel finden Sie im Simpson Strong-Tie Ankerprogramm. Typische Ankerlösungen sind BOAXII, SET-XP, WA, AT-HP, je nach Betontyp, Abstand und Randabständen.
