PGS

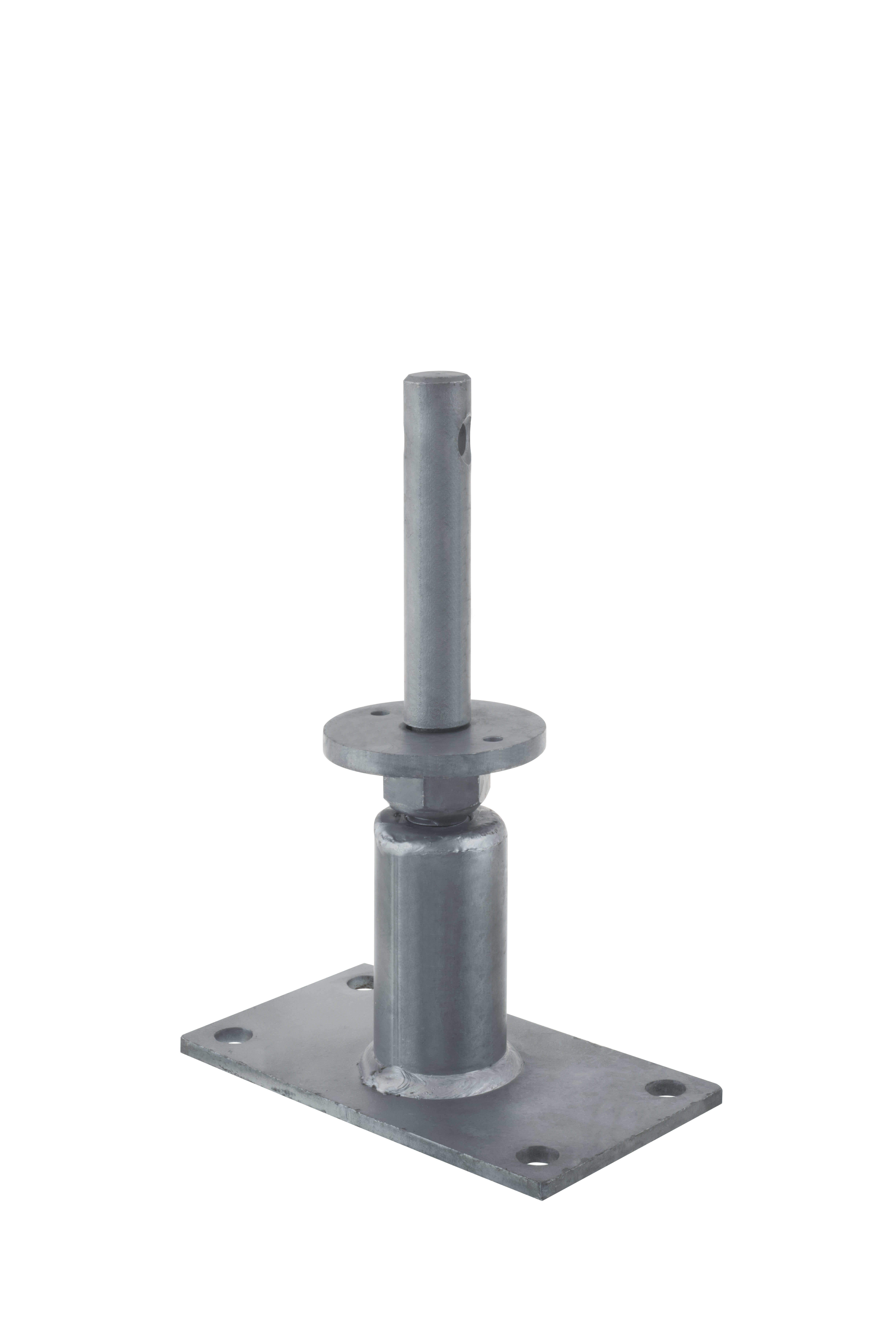

Stützenfüße

Die PGS Stützenfüße sind zur Aufnahme von vertikalen und horizontalen Lasten ausgelegt. Die Anbindung an die Stütze erfolgt durch eine Bohrung Ø 24 mm. Die PGS werden mit Ankerbolzen am Betonfundament angeschlossen.

CE Kennzeichnung
ETA
Nutzungsklasse 3
Außen
Galvanisch verzinkt

Produkt-Details

Bilder

Eigenschaften

Material

Stahlqualität:

S 235 JR gemäß DIN EN 10025

Korrosionsschutz:

nach Bearbeitung rundumfeuerverzinkt; Zinkschichtdicke ca. 55 μm gemäß DIN EN 1461

Vorteile

  • 100 x 100 mm als kleinster Stützenquerschnitt möglich
  • Schneller Einbau durch Verschraubung in drehbar gelagerter Tragplatte
  • Abhebende Lasten optional durch Einbau eines Stabdübels aufnehmbar
  • Höhenverstellbar in eingebautem Zustand
  • Ausgelegt für Zug-, Druck- und Horizontallasten

Anwendung

Anwendbare Materialien

Auflager:

  • Beton, Stahl, Holz

Aufzulagerndes Bauteil:

  • Holz, Holzwerkstoff

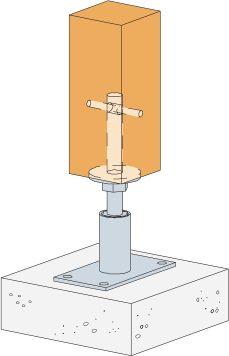

Anwendungsbereich

  • Die Stützenfüße sind für den Anschluss von Holzstützen aus NH oder BSH mit einem Querschnitt ab 10/10 cm geeignet
  • Der Anschluss erfolgt von der Stirnseite aus
  • Seitlich wird zur Aufnahme von Zugkräften ein Stabdübel Ø 10 mm eingebaut

Technische Daten

Abmessungen

Abmessungen und charakteristische Werte

Artikel Abmessungen [mm] Loch im Kopfstück Löcher in der Fußplatte
A B C D E F G t1 t2 Ø11 Ø6 Ø14
PGS24/1302480125180100130 - 1952486134
PGS24/1802480125180100180 - 2452486134
PGS24/2302480125180100230 - 2952486134
PGS24/2802480125180100280 - 3452486134

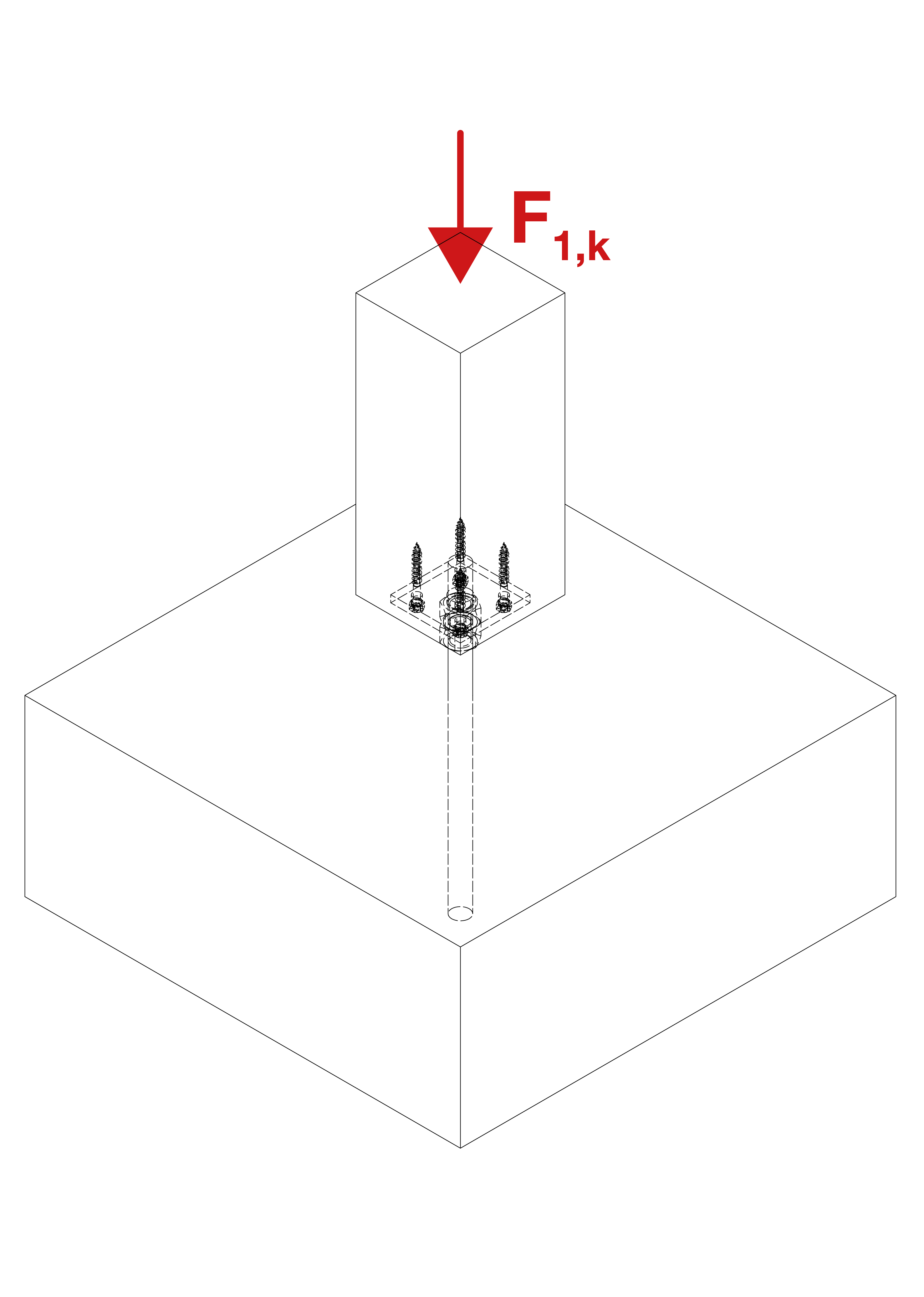

Tragfähigkeiten

Artikel Verbindungsmittel Charakt. Werte der Tragfähigkeit - Holz C24 [kN]
In Stütze an Beton R1.k R2.k R3.k R4.k
Anzahl Typ Anzahl Typ Breite des Pfostens [mm]
80 100 120 140
PGS24/1301Ø10x804Ø12Min (96.1 ; 91.3/kmod)55.66.47.22.9/kmod2.9/kmod
PGS24/1801Ø10x1004Ø12Min (96.1 ; 91.3/kmod)55.66.47.22.9/kmod2.5/kmod
PGS24/2301Ø10x1204Ø12Min (96.1 ; 91.3/kmod)55.66.47.22.9/kmod2.1/kmod
PGS24/2801Ø10x1404Ø12Min (96.1 ; 91.3/kmod)55.66.47.22.9/kmod1.9/kmod





Installation

Installation

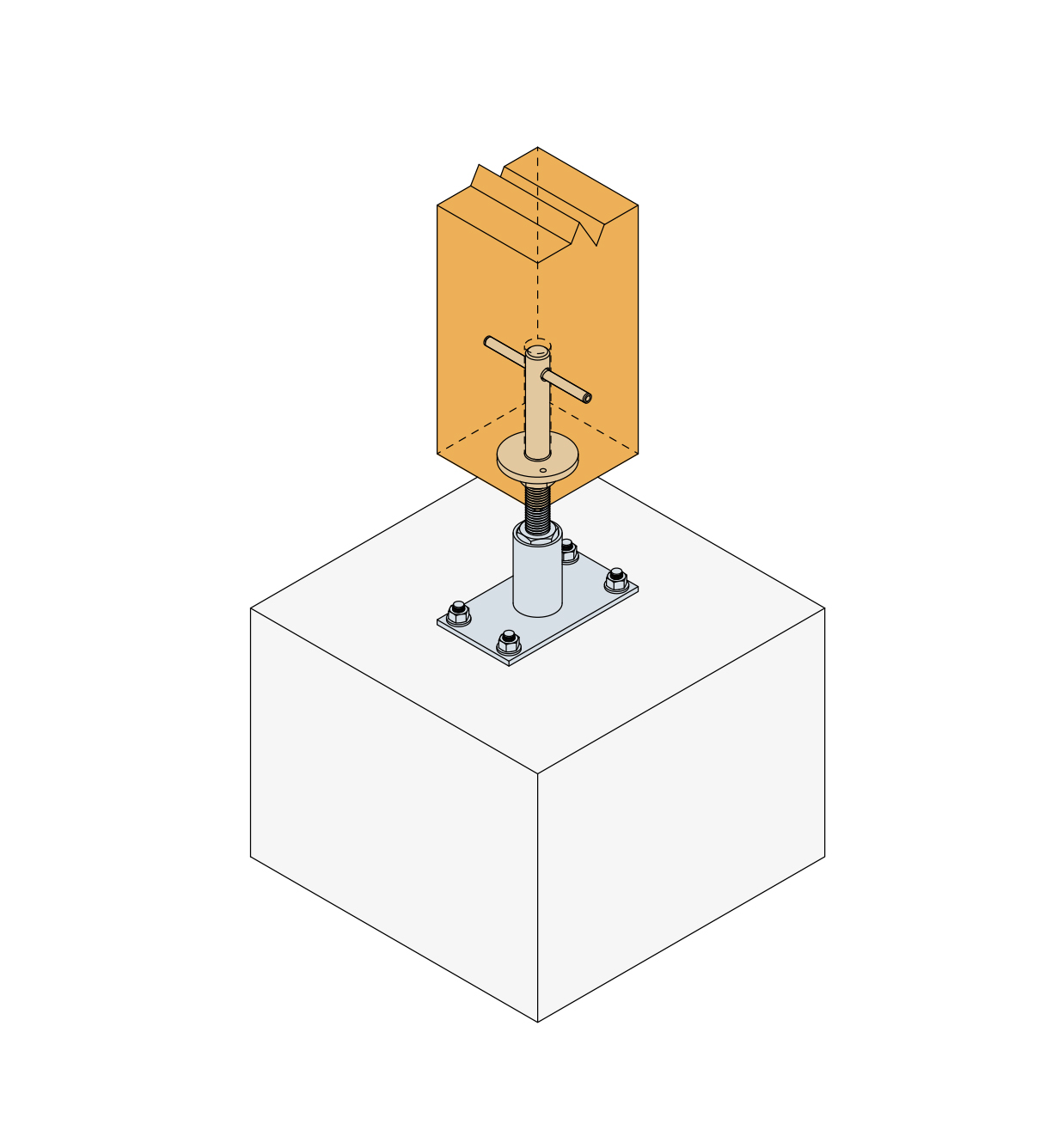

Befestigung

Einbau OHNE Stabdübel:

  • Bohrung Ø 24 mm, L= 125 mm
  • Evtl. Fräsung Ø 85 mm zur Versenkung der Tragplatte (empfohlene Frästiefe 15 mm)
  • Einschieben des PGS
  • Lagesicherung durch 2 Holzbauschrauben
  • Andübeln und höhenverstellen


Zusätzlich beim Einbau MIT Stabdübel:

  • Bohrung für Stabdübel Ø 10 mm
  • Einbau des Stabdübels nach Höhenverstellung

Technische Hinweise
