ABCLT

Winkelverbinder für CLT

Der ABCLT ist ein Winkelverbinder speziell für CLT-Anwendungen.

Er nimmt hohe Scherkräfte bei geringer Höhe auf, sodass er in den Bodenbelagsschichten verschwindet. Er kann für Verbindungen zwischen CLT-Elementen, aber auch für Verbindungen zwischen CLT und Beton verwendet werden.

Zur Montage an CLT und Beton unbedingt das neue Video anschauen!

Technisches Datenblatt

CE Kennzeichnung

ETA

Neu

Nutzungsklasse 2

Feuerverzinkter Stahl Z275

EPD

Produkt-Details

Bilder

Eigenschaften

Material

Stahlqualität:

S 250 GD +Z 275 gemäß DIN EN 10346

Korrosionsschutz:

275 g/m2 beidseitig - entsprechend einer Zinkschichtdicke von ca. 20 μm

Vorteile

in alle Richtungen belastbar
Perfekt für CLT-Gebäude
Vielseitig: kann auf Holz- und Betonuntergründen verwendet werden
Flaches Profil = 70mm Schenkelhöhe ermöglicht verdeckten Einbau
viele Nagelbilder (NP) gem. ETA möglich, auch mit Ausgleichsschichten bzw. Schalldämmlager (SIT)

Anwendung

Anwendbare Materialien

Auflager:

Brettsperrholz (CLT), Holz, Holzwerkstoffe, Beton, Stahl, etc.

Aufzulagerndes Bauteil:

Brettsperrholz (CLT), Holz, Holzwerkstoffe

Anwendungsbereich

Verbindungen von Brettsperrholz (CLT)

Technische Daten

Abmessungen

Referenz	Verbinder Abmessungen
	Abmessungen[mm]				Schenkel A[mm]		Schenkel B[mm]
	A[mm]	B[mm]	C[mm]	Stärke[mm]	Round		Round
	A[mm]	B[mm]	C[mm]	Stärke[mm]	Ø5[mm]	Ø14[mm]	Ø5[mm]	Ø14[mm]
ABCLT210	69	69	210	3	41	2	41	2

Tragfähigkeiten - CLT an CLT - NP1

Referenz	Angle bracket capacity
	charakteristische Tragfähigkeiten CLT an CLT NP 1
	charakteristische Tragfähigkeiten CLT 1 Winkel pro Anschluss[kN]										Verbindungsmittel
	R₁,ₖ	R2,k = R3,k			R4,k			R5,k			Schenkel B	Schenkel A
	CSA5.0x50	mit CNA 4.0x50	CNA4.0x60	CSA5.0x50	mit CNA 4.0x50	CNA4.0x60	CSA5.0x50	mit CNA 4.0x50	CNA4.0x60	CSA5.0x50	Anzahl	Anzahl
ABCLT210	26.9	40.6	43.2	48.2	31.5	31.5	31.5	8.3	10.5	15,7/kmod	24.0	26.0

NP = nailing pattern = Nagelbilder

Tragfähigkeiten - CLT an CLT - NP2

Referenz	Angle bracket capacity
	charakteristische Tragfähigkeiten CLT an CLT NP 2 mit SIT
	Charakteristische Tragfähigkeiten CLT 1 Winkelverb.pro Anschluss[kN]				Verbindungsmittel
	R2,k = R3,k			R₁,ₖ	Schenkel A	Schenkel B
	mit CNA 4.0x50	CNA4.0x60	CSA5.0x50	CSA5.0x50	Anzahl	Anzahl
ABCLT210	31.4	33.4	37.2	22.7	26.0	24.0

Tragfähigkeiten - CLT an CLT - NP 3

Referenz	Angle bracket capacity
	charakteristische Tragfähigkeiten CLT NP 3 mit SIT
	charakteristische Tragfähigkeiten CLT 1 Winkelverb. pro Anschluss[kN]						Verbindungsmittel
	R₁,ₖ			R2,k = R3,k			Schenkel A	Schenkel B
	mit CNA 4.0x50[kN]	CNA4.0x60[kN]	CSA5.0x50[kN]	mit CNA 4.0x50[kN]	CNA4.0x60[kN]	CSA5.0x50[kN]	Anzahl	Anzahl
ABCLT210	7	8.7	22.7	26	27.7	30.8	17.0	24.0

Tragfähigkeiten - Holz an Beton - NP 7

Referenz	Angle bracket capacity
	Charakteristische Tragfähigkeiten - CLT - Beton 1 ABCLT - NP 7
	charakteristische Tragfähigkeiten[kN]				Verbindungsmittel
	R₁,ₖ	R2/3,k			Schenkel A	Schenkel B
	CSA5.0x50[kN]	mit CNA 4.0x50[kN]	CNA4.0x60[kN]	CSA5.0x50[kN]	Anzahl	Anzahl	Typ
ABCLT210	22	13.1	13.9	15.5	9.0	2.0	M12

	R₁	R_2/3
k_lat	-	0,51
k_ax	0,67	0,06

R_bolt.lat.d ≥ F_i.d x k_lat

R_bolt.ax.d ≥ F_i.dx k_ax

Tragfähigkeiten - Holz an Beton - NP 10

Referenz	Angle bracket capacity
	Charakteristische Tragfähigkeiten - CLT - Beton 1 ABCLT - NP 10
	Verbindungsmittel				Charakteristische Tragfähigkeiten - CLT an Beton [kN]
	Schenkel B		Schenkel A		R₁,ₖ			R2,k = R3,k			R4,k			R5,k
	Anzahl	Typ	Anzahl	Typ	mit CNA 4.0x50[kN]	CNA4.0x60[kN]	CSA5.0x50[kN]	mit CNA 4.0x50[kN]	CNA4.0x60[kN]	CSA5.0x50[kN]	mit CNA 4.0x50[kN]	CNA4.0x60[kN]	CSA5.0x50[kN]	mit CNA 4.0x50[kN]	CNA4.0x60[kN]	CSA5.0x50[kN]
ABCLT210	2.0	M12	17.0	-	min(29,8 ; 32/kmod)	min(33,5 ; 32/kmod)	min(43;32.0/kmod)	26	27.7	30.8	31.5	31.5	31.5	5.1	6.3	min(16,5 ; 11,1/kmod)

	R₁	R_2/3	R₄	R₅
k_lat	-	0,51	0,5	0,5
k_ax	0,67	0,06	-	2

R_bolt.lat.d≥ F_i.dx k_lat

R_bolt.ax.d ≥ F_i.d x k_ax

Wählen Sie eine Website aus

Verbindungselemente

Befestigungselemente

Anker & Befestigungen

Sonstiges

Produkt-Details

Bilder

Eigenschaften

Material

Vorteile

Anwendung

Anwendung

Anwendungsbereich

Technische Daten

Abmessungen

Abmessungen

Tragfähigkeiten - CLT an CLT - NP1

Tragfähigkeiten - CLT an CLT - NP2

Tragfähigkeiten - CLT an CLT - NP 3

Tragfähigkeiten - Holz an Beton - NP 7

Tragfähigkeiten - Holz an Beton - NP 10

Installation

Installation

Verbindungsmittel

Eignungsnachweise

Leistungserklärung (DoP)

Europäische Technische Bewertung (ETA)

Environmental Product Declarations (EPD)

Verwandte Produkte

Zuganker HDCLT140

Verbinderschraube

Kammnägel

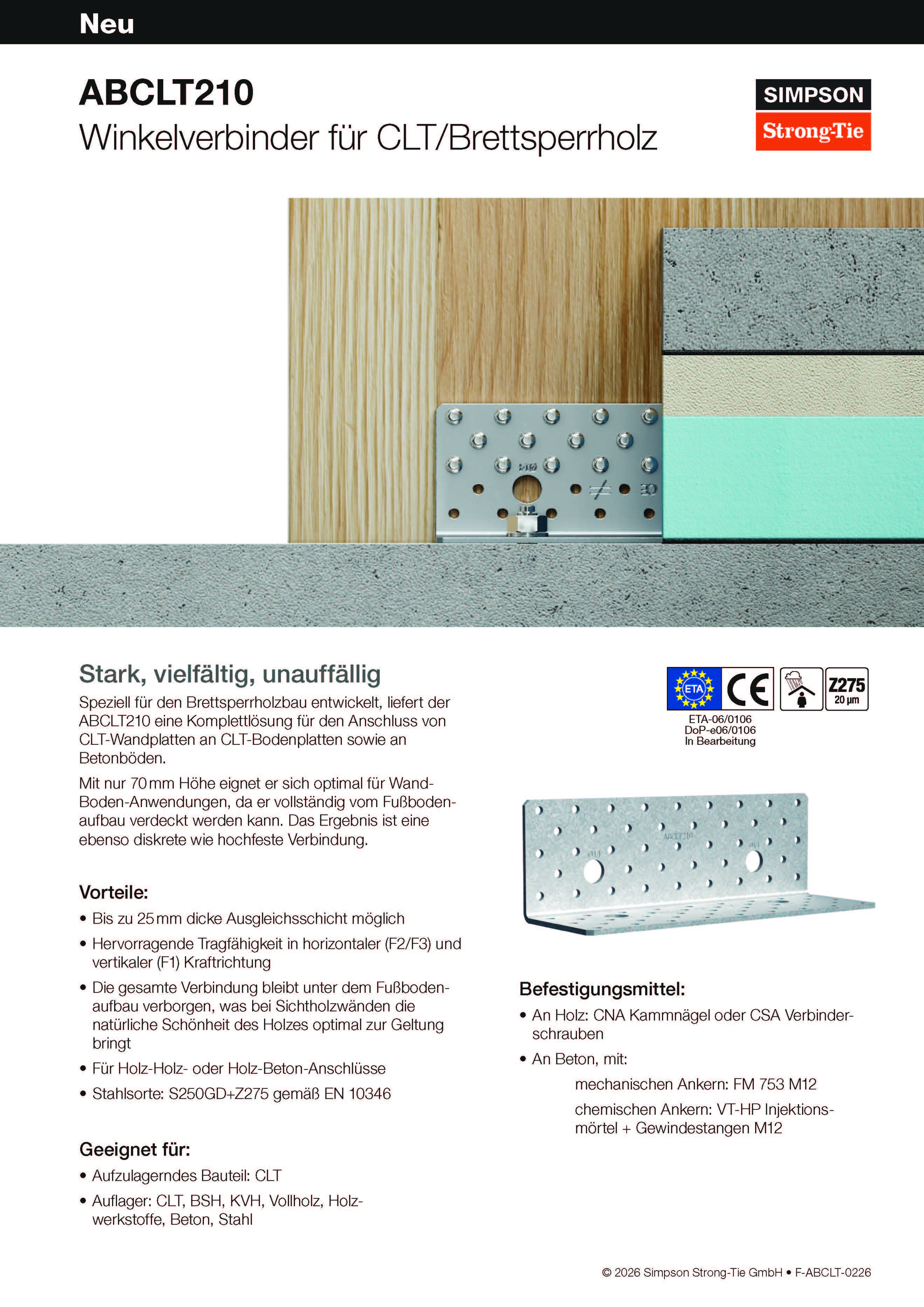

ABCLT210 Winkelverbinder
