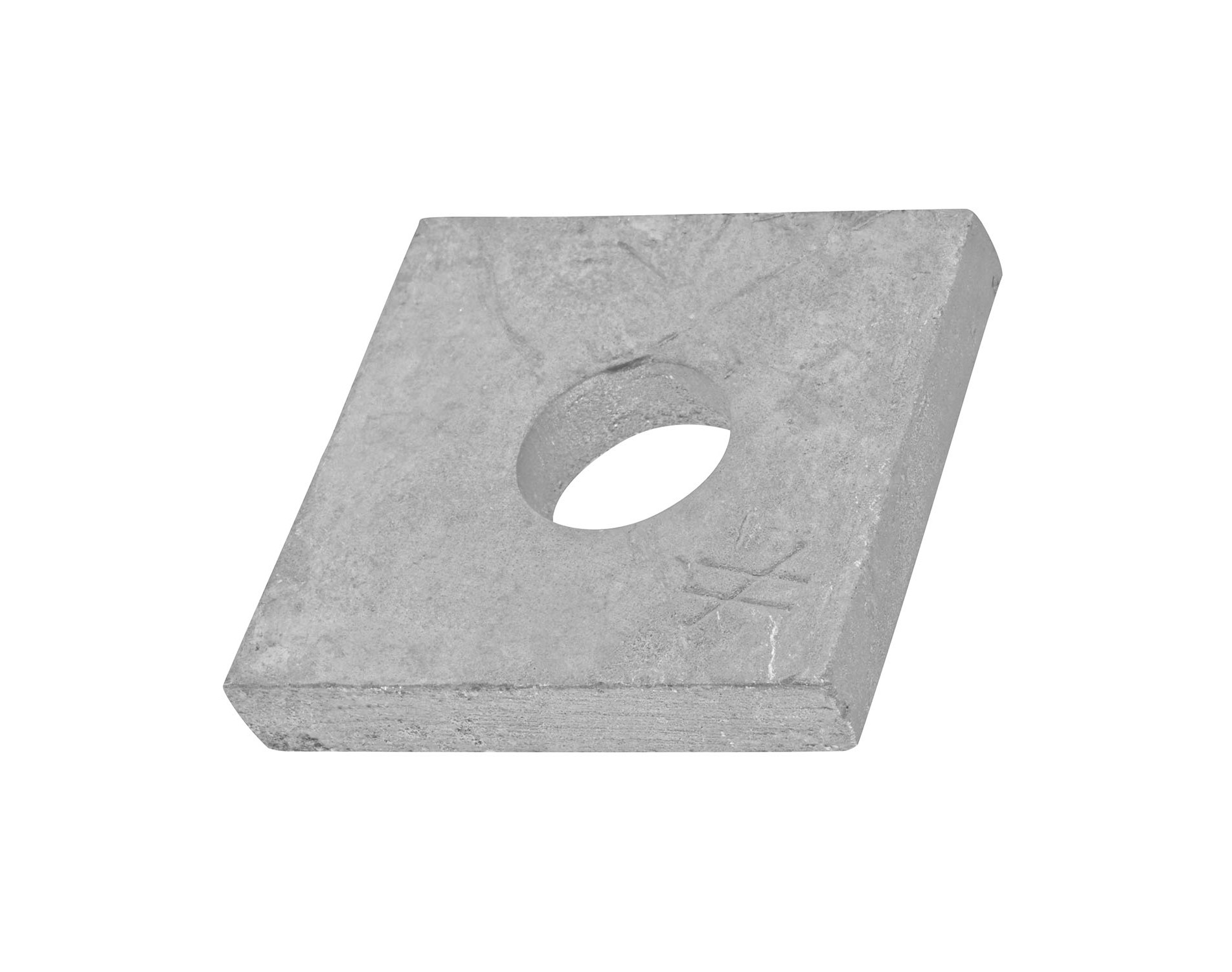

Unterlegscheiben

Unterlegscheiben in verschiedenen Größen sind passend für Simpson Strong-Tie® Produkte konzipiert.

Technisches Datenblatt
Nutzungsklasse 3
Außen
Galvanisch verzinkt

Produkt-Details

Bilder

Fig.1 : Installation mit einer Schwelle
HTT5 + US50-50-8G-B profil.jpg

Eigenschaften

Material

Stahlqualität:

S 235 JR gemäß DIN EN 10025

Korrosionsschutz:

galvanisch verzinkt

nach Bearbeitung rundumfeuerverzinkt; Zinkschichtdicke ca. 55 μm gemäß DIN EN 1461

Vorteile

  • Möglichkeit zu großflächigen Lasteinleitung

Anwendung

Anwendbare Materialien

Auflager:

  • Holz, Stahl

Aufzulagerndes Bauteil:

  • Stahl

Anwendungsbereich

  • Als Lastverteilungsfläche bei Zuganker oder Winkel.

Technische Daten

Abmessungen


Abmessung

Artikel Abmessung [mm]
A B Stärke Löcher
US40/50/10G-B40501013,5x25
US50/50/8G-B5050817.5

Installation

Installation

Monteringsvejledning

  • Eine Kante der U-Scheibe sollte so dicht wie möglich an der Biegelinie (z.B. des Zugankers) plaziert werden.

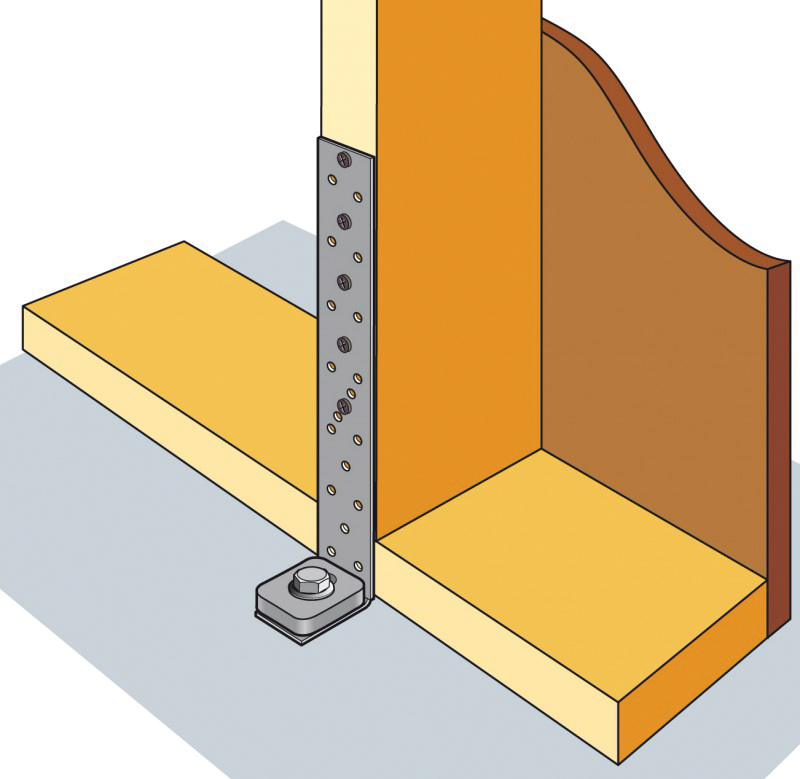

Fig.1 : Installation mit einer Schwelle

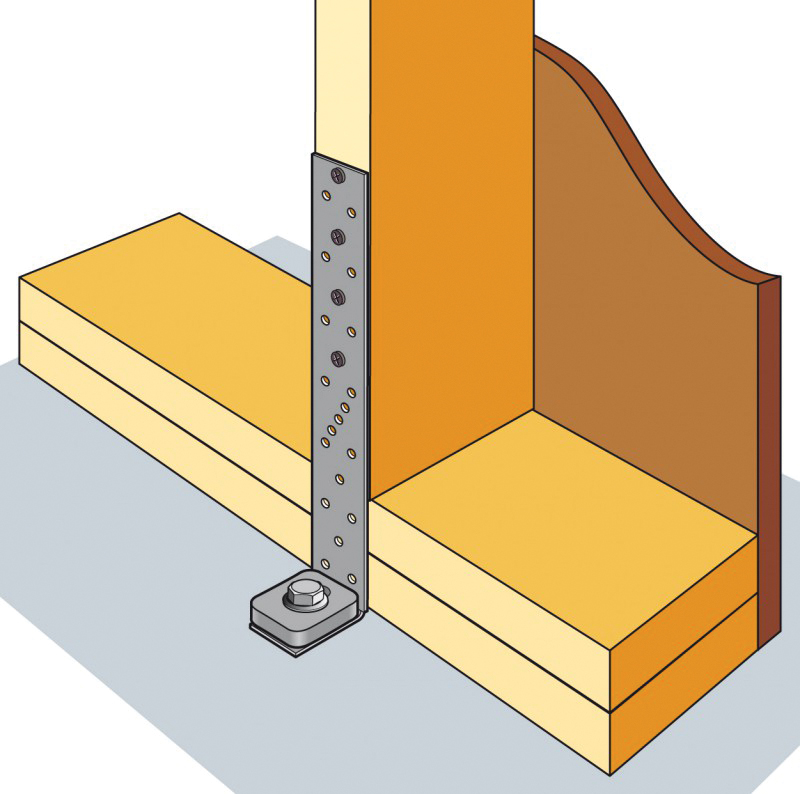

Fig.2 : Installation mit zwei Schwellen

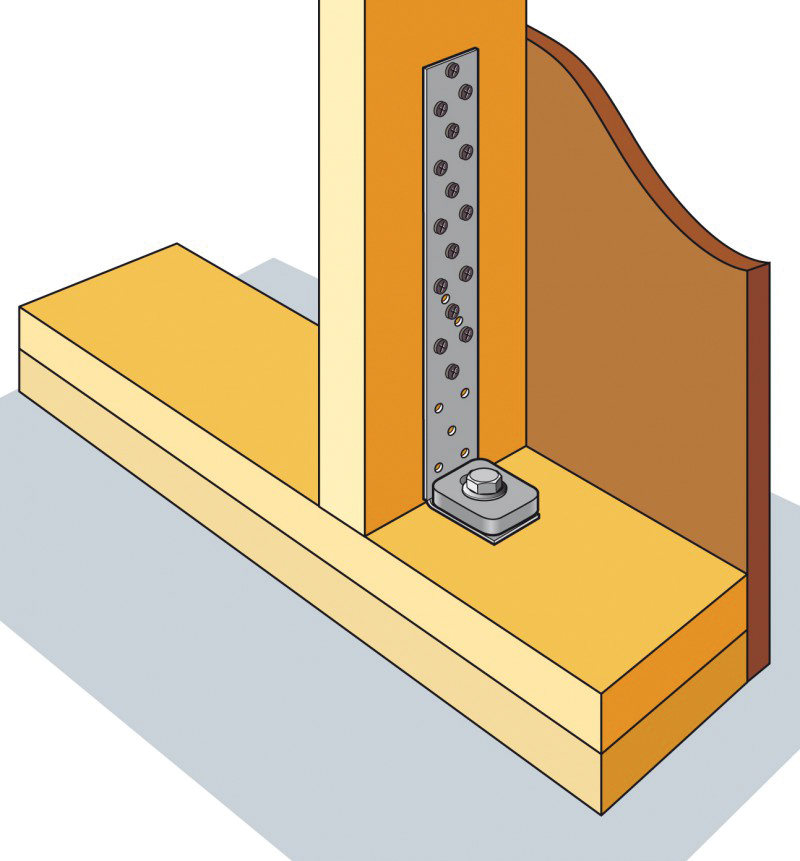

Fig.3 : Installation innenliegend
HTT5 + US50-50-8G-B profil.jpg
