PPD

Stützenfüße Typ D

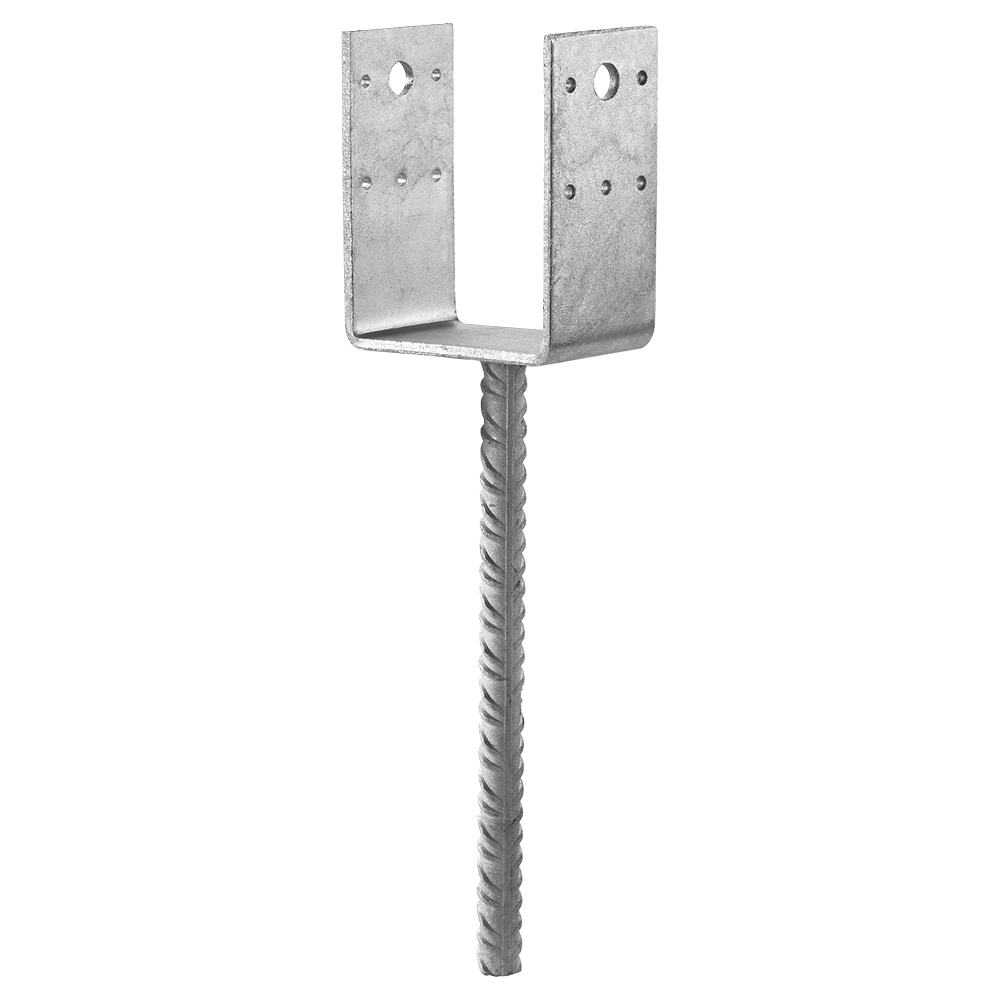

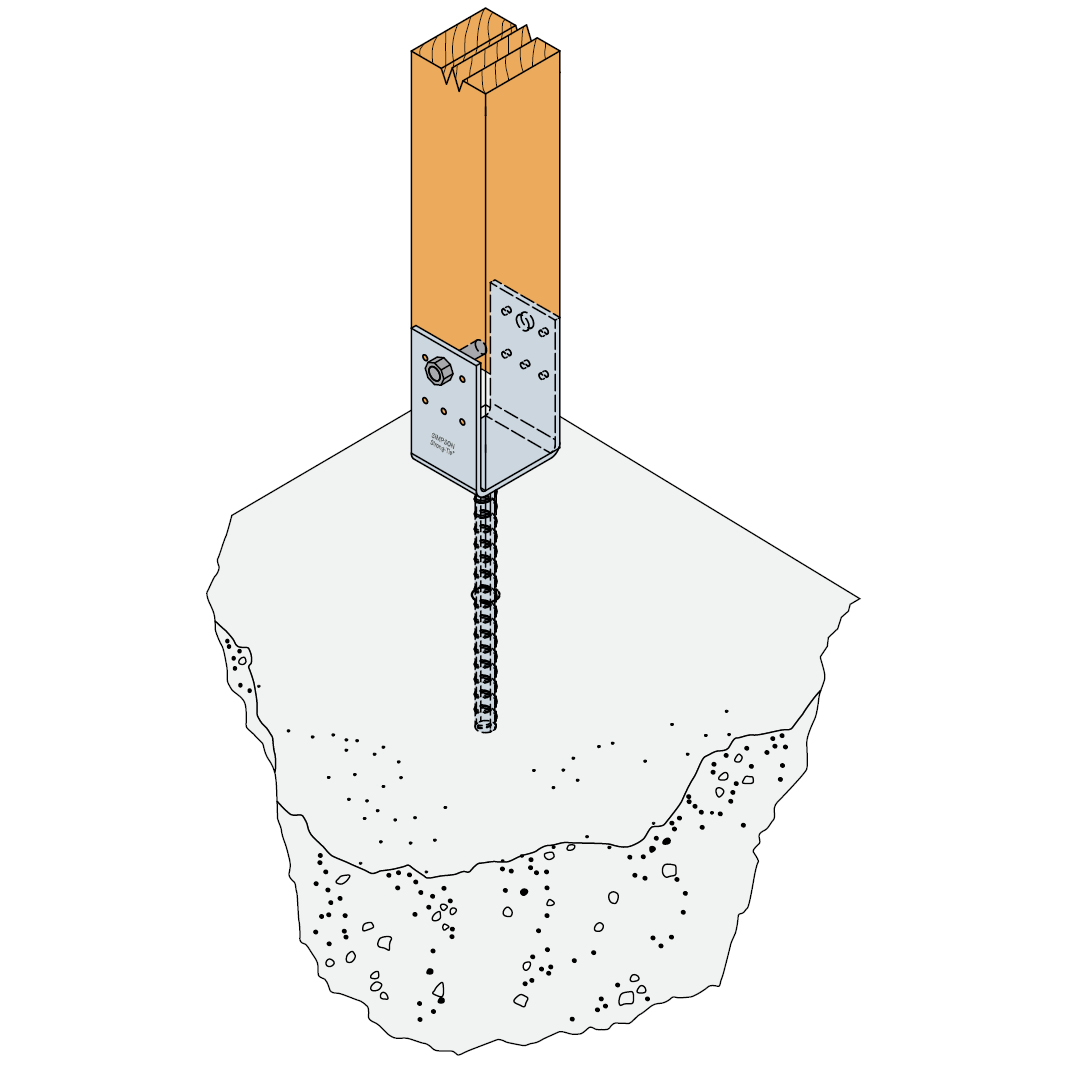

Die PPD Stützenfüße eignen sich für die Befestigung von Holzstützen und -pfosten in Betonfundamenten.

CE Kennzeichnung

ETA

Nutzungsklasse 3

Feuerverzinkter Stahl

Außen

EPD

Produkt-Details

Stahlqualität:

S 235 JR gemäß DIN EN 10025

Korrosionsschutz:

nach Bearbeitung rundumfeuerverzinkt; Zinkschichtdicke ca. 55 μm gemäß DIN EN 1461

Die Stützenfüße bestehen aus U-förmig gebogenen Stahlplatten St. 37 an denen ein Rippenstab angeschweißt ist und werden nach Fertigstellung rundumfeuerverzinkt.
Sie ermöglichen sichere Befestigungen und sind einfach zu montieren.

Auflager:

Aufzulagerndes Bauteil:

Sie sind überwiegend für den Einsatz in Leichtbauten gedacht, wie z.B. in Pergolen und Terrassen.

Variant Status Details

There are variants of this product family which have been discontinued and are out of production.

Artikel	Abmessungen und charackteristische Werte [mm]						Loch im Kopfstück		Box Quantity	Gewicht [kg]
Artikel	A	B	C	F	G	t	Ø5	Ø13,5	Box Quantity	Gewicht [kg]
PPD80/70G	80	70	121.5	250	16	5	10	2	15	1.3
PPD90/90G	90	90	136.5	250	20	5	12	4	10	1.9
PPD100/70G	100	70	121.5	250	16	5	10	2	10	1.4
PPD100/90G-R	100	90	131.5	250	20	5	12	4	10	1.9
PPD120/90G-FR	120	90	121.5	250	20	5	12	4	10	1.9
PPD140/90G-R	140	90	121.5	250	20	5	12	4	10	2

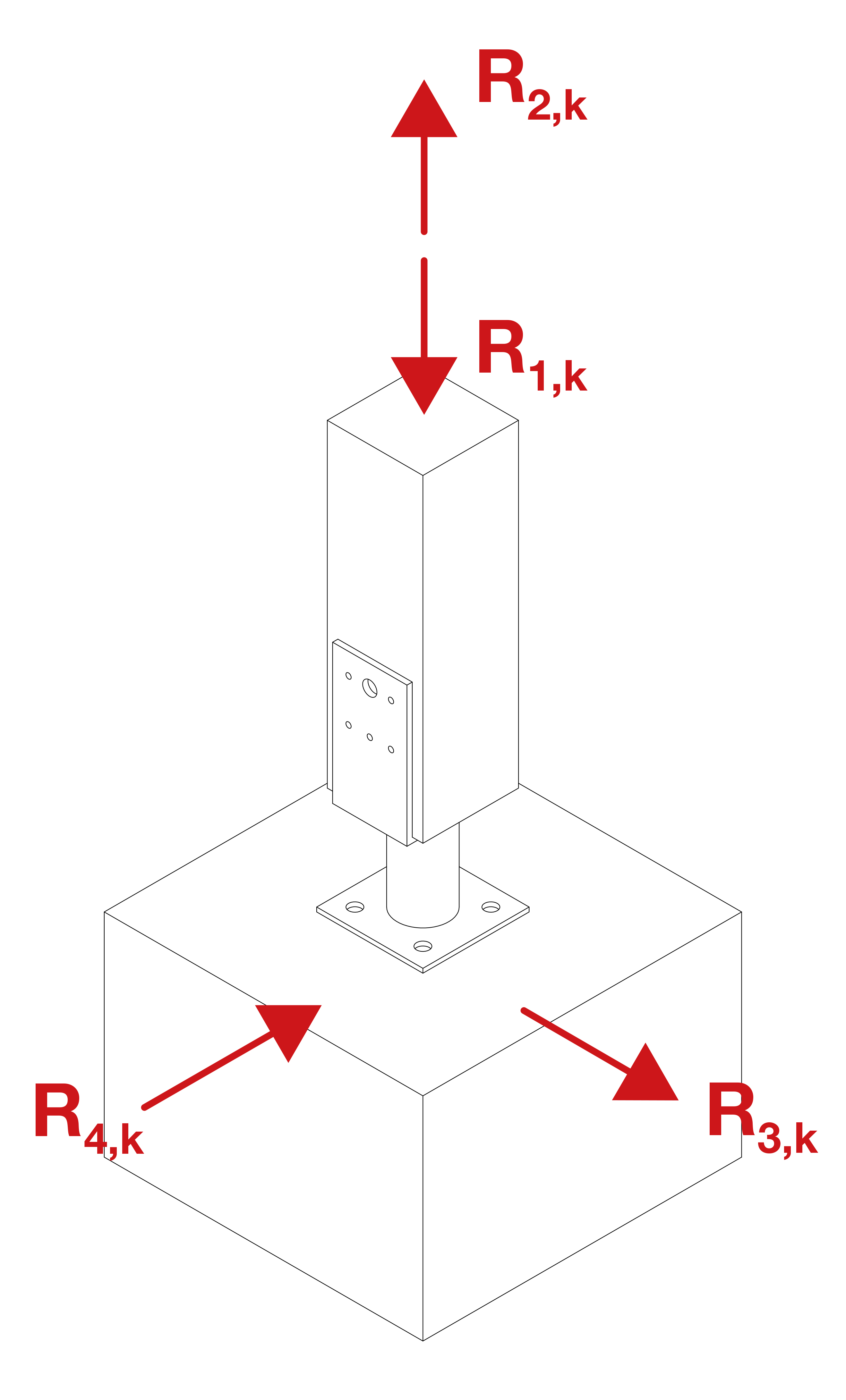

Artikel	Tragfähigkeiten - Balken an Beton
	Verbindungsmittel		Charakt. Werte der Tragfähigkeit - Holz C24 [kN]
	In Stütze		R_1.k		R_2.k	R_3.k	R_4.k
	Anzahl	Typ	Betonfestigkeitsklasse
	Anzahl	Typ	C12/15	C20/25
PPD80/70G	10	CNA Ø4,0x40	28.0/kmod	min (81.9 ; 40.9/kmod)	min (18.4 ; 11.4/kmod)	3.7/kmod	min (10.9 ; 5.8/kmod)
PPD90/90G	12	CNA Ø4,0x40	36.9/kmod	min (78.4; 54.5/kmod)	min (22.0 ; 13.4/kmod)	6.4/kmod	min (18.7 ; 11.4/kmod)
PPD100/70G	10	CNA Ø4,0x40	28.0/kmod	40.9/kmod	8.7/kmod	3.7/kmod	5.8/kmod
PPD100/90G-R	12	CNA Ø4,0x40	36.9/kmod	min (99.4 ; 54.5/kmod)	min (22.0 ; 11.7/kmod)	6.6/kmod	min (18.7 ; 11.4/kmod)
PPD120/90G-FR	12	CNA Ø4,0x40	36.9/kmod	54.5/kmod	9.4/kmod	7.2/kmod	11.4/kmod
PPD140/90G-R	12	CNA Ø4,0x40	36.9/kmod	min (102.2 ; 54.5/kmod)	7.8/kmod	7.2/kmod	11.4/kmod

Kombinierte Beanspruchung:

bzw.

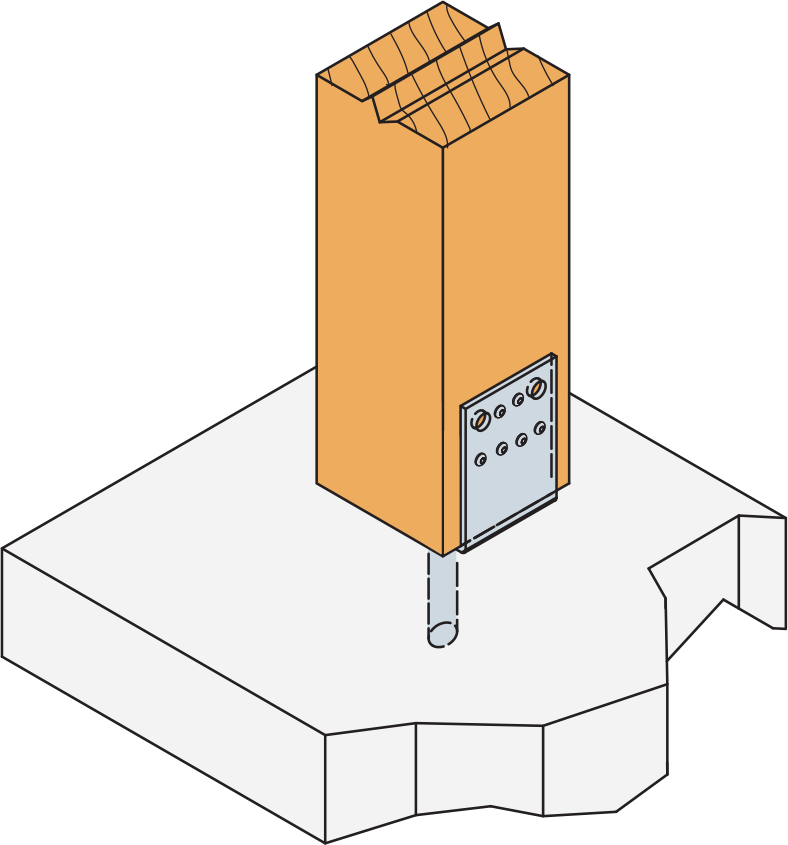

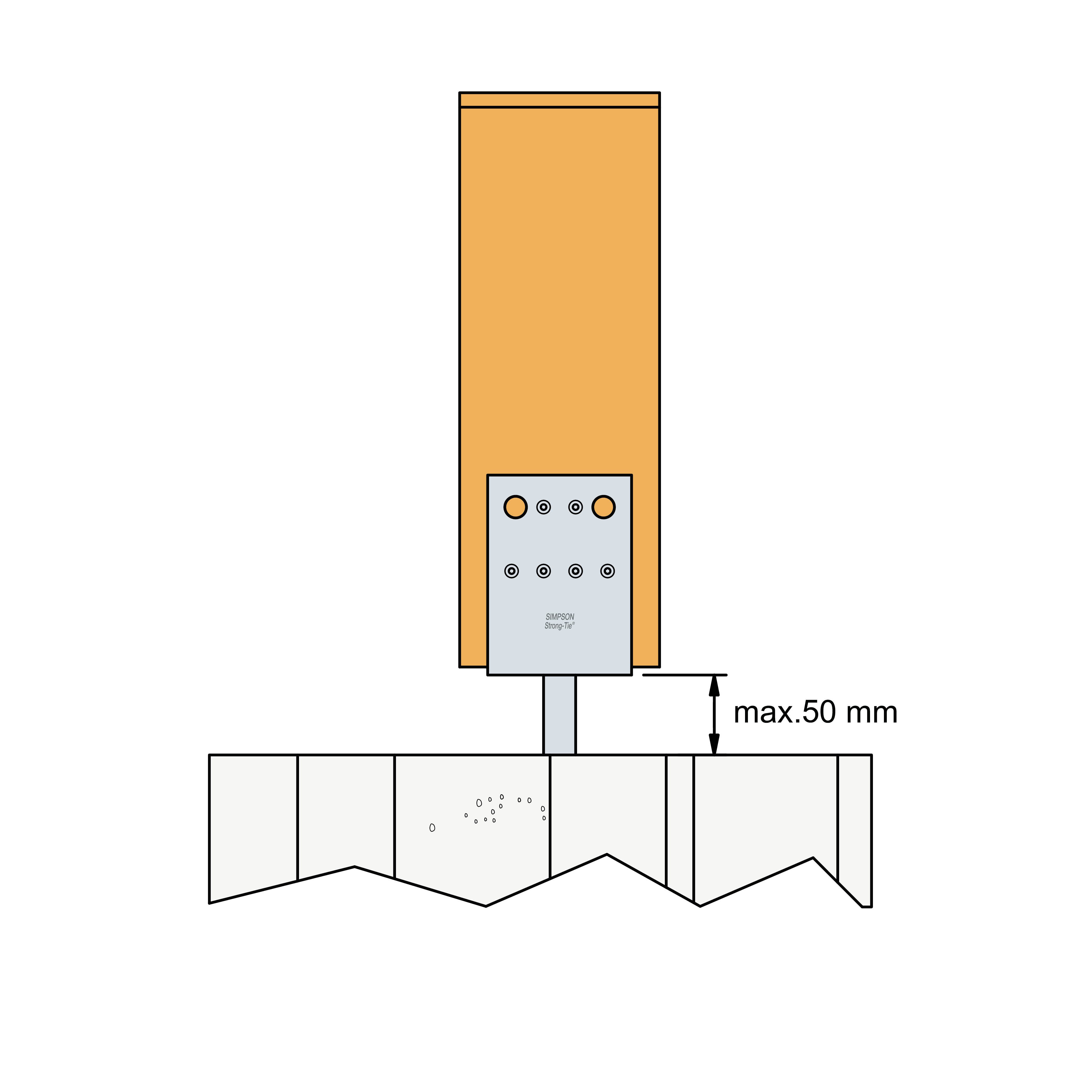

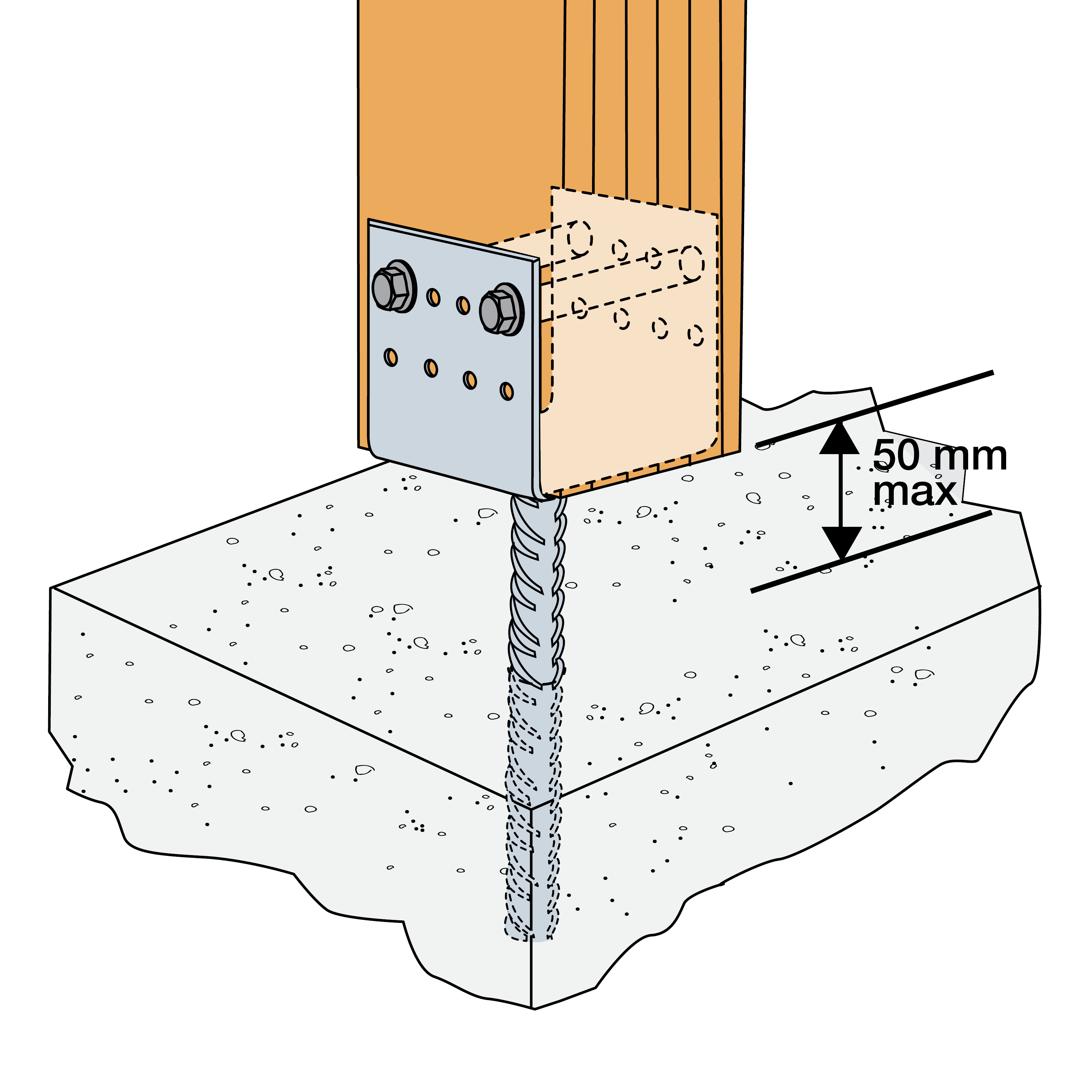

Die PPD Stützenfüße werden direkt im Beton eingesetzt, der Anschluss der Stützen erfolgt mit CNA Kammnägeln oder zur konstruktiven Befestigung mit Bolzen.
