ICST

Elementverbinder

Der Elementverbinder besteht aus zwei gleichen Teilen, die an den Stoßflächen
der zu verbindenden Elemente angeschraubt bzw. angenagelt werden.
Es ist an nur einem Element eine Aussparung von 15 mm Tiefe erforderlich,
bei einer 15 mm starken Beplankung ist lediglich ein Ausschnitt nötig.

Technisches Datenblatt

CE Kennzeichnung

ETA

Nutzungsklasse 2

Feuerwiderstandsklasse R 30

Galvanisch verzinkter Stahl 20µm

Innen

Feuerwiderstandsklasse R 60

EPD

Produkt-Details

Bilder

Eigenschaften

Material

Material
Stahlqualität: S 250 GD +Z 275 gemäß DIN EN 10346
Korrosionsschutz:
275 g/m2 beidseitig - entsprechend einer Zinkschichtdicke von ca. 20 μm

Vorteile

Gleiche Teile => keine Verwechselungsgefahr
Anschluss mit Standard-CNA Kammnägeln oder CSA Schrauben => Keine zusätzlichen Verbindungsmittel notwendig
Bei Bedarf einfach lösbar => flexibel
Geringe Einbauhöhe, 15 mm => wenig Aufwand
Aufnahme von Längs- und Querkräften => sicherer Halt

Anwendung

Anwendbare Materialien

Auflager:

Vollholz, Holzwerkstoffe

Aufzulagerndes Bauteil:

Vollholz, Holzwerkstoffe

Anwendungsbereich

Auflager:

Vollholz, Holzwerkstoffe

Aufzulagerndes Bauteil:

Vollholz, Holzwerkstoffe

Technische Daten

Abmessungen

Abmessungen

Artikel	Abmessungen [mm]				Gewicht [kg]
Artikel	A	B	C	D	Gewicht [kg]
ICST	78	100	15	2	0.14

Abmessungen und charakteristische Werte

Artikel	Abmessungen [mm]				Befestigungsmittel		Charakteristische Tragfähigkeiten - Nadelholz C24 [kN]
	A	B	C	D	Primärelement	Sekundärelement	R_3,k		R_4,k
	A	B	C	D	Primärelement	Sekundärelement	CNA4.0x50	CNA4.0x60	CNA4.0x50	CNA4.0x60
ICST	78	100	15	2	10	10	14.8	min (15,9 ;16,9/kmod)	3.9	4.9

Installation

Befestigung

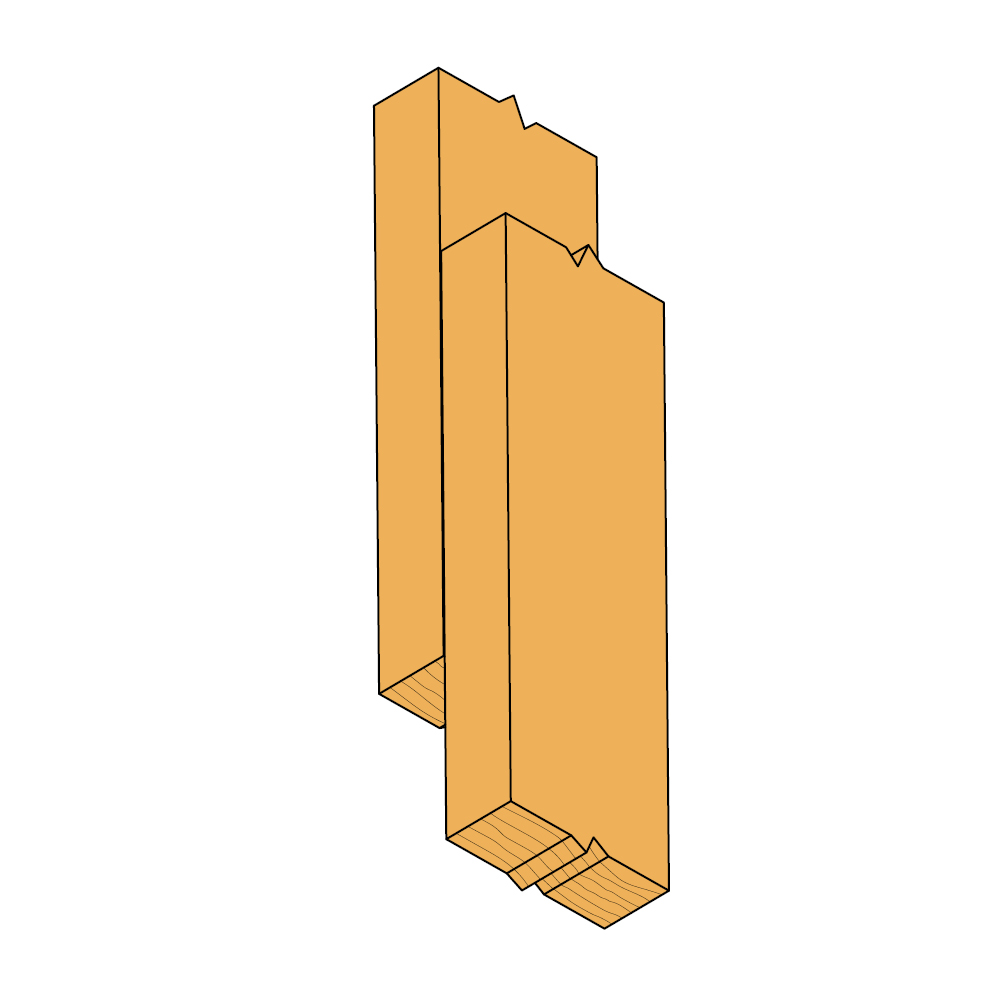

Die beiden baugleichen Teile des Elementverbinders werden höhengleich aber entgegengesetzt angeschraubt.

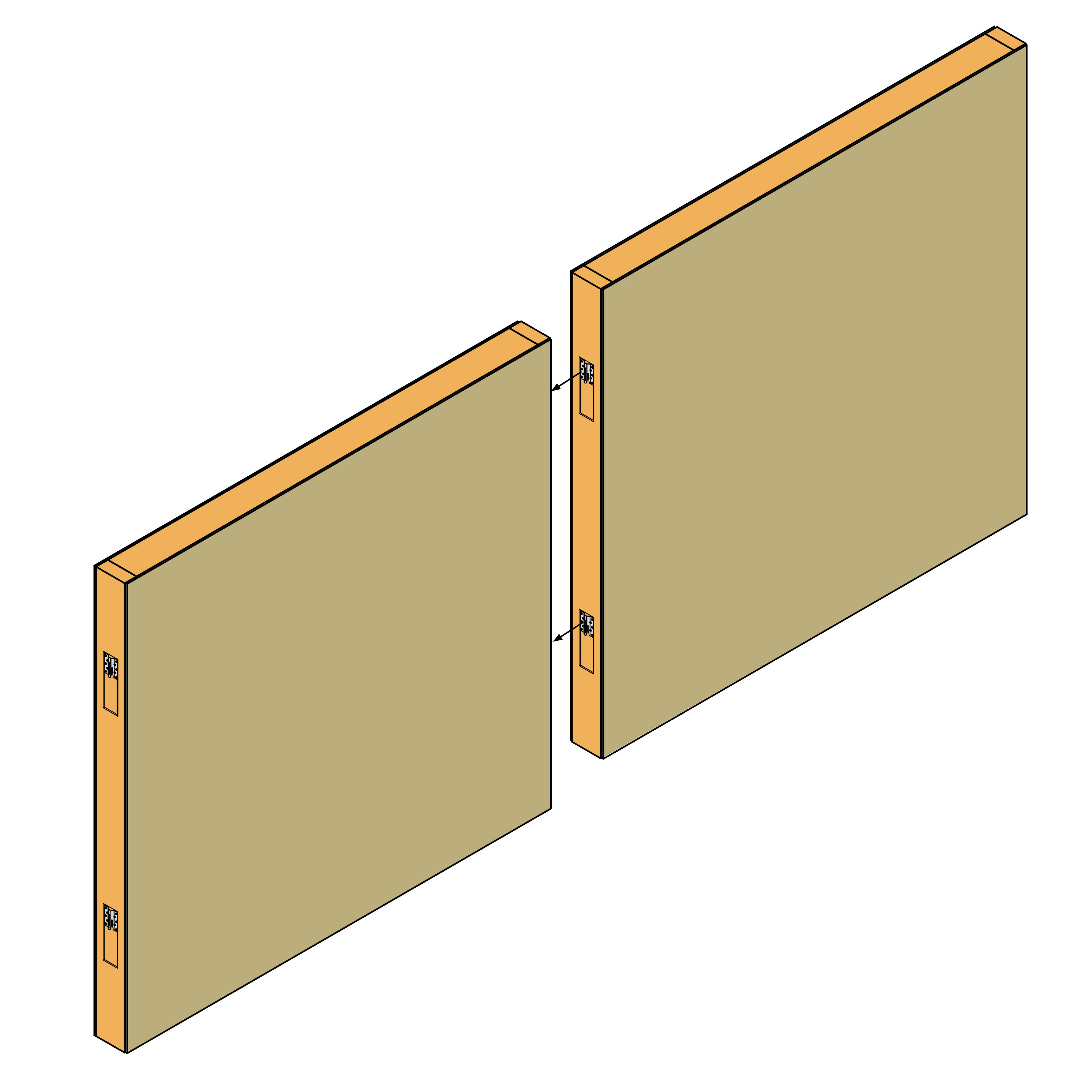

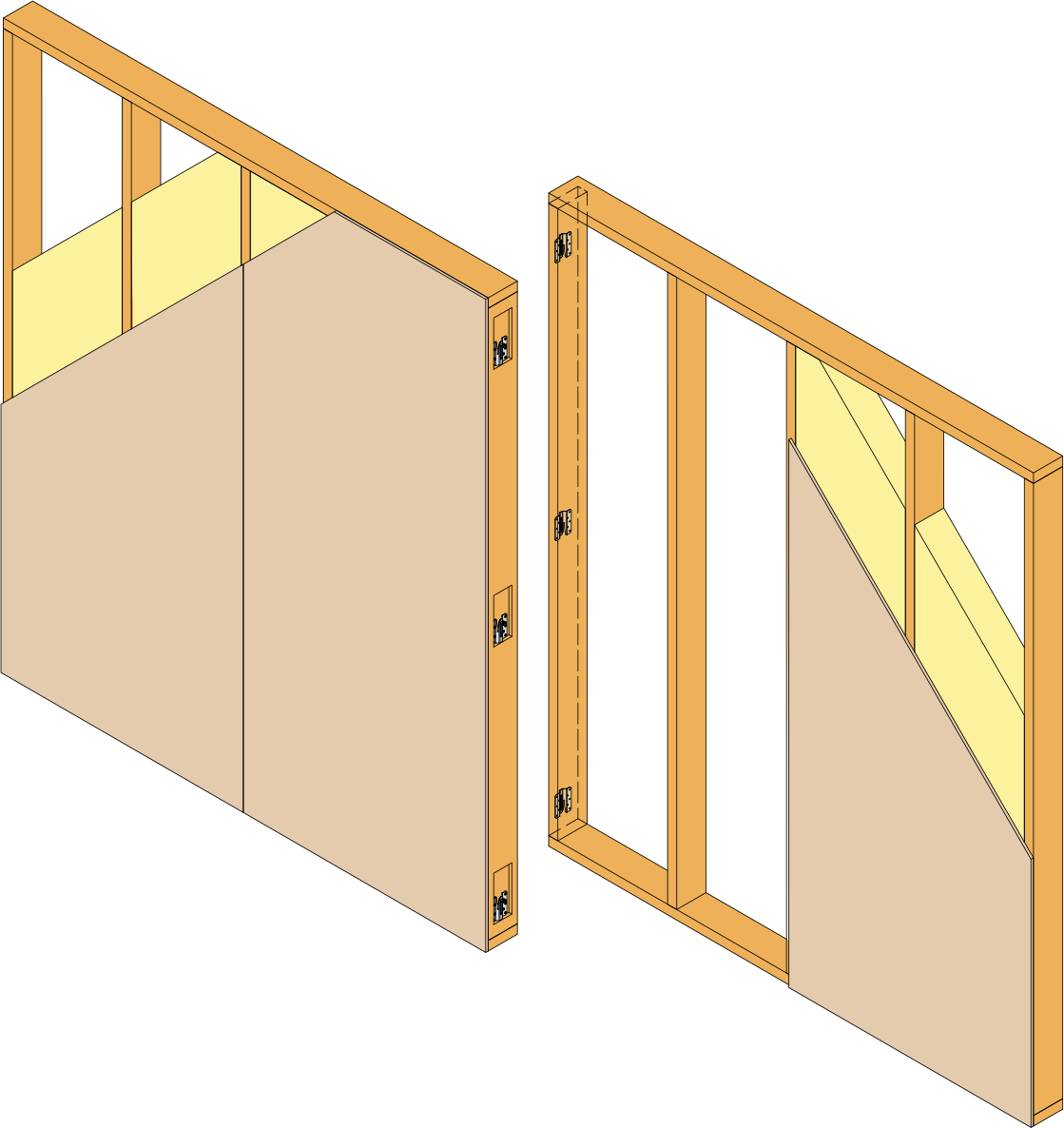

Gemäß den statischen oder konstruktiven Anforderungen werden ≥ 2 ICST Paare je Wandanschluss verwendet.

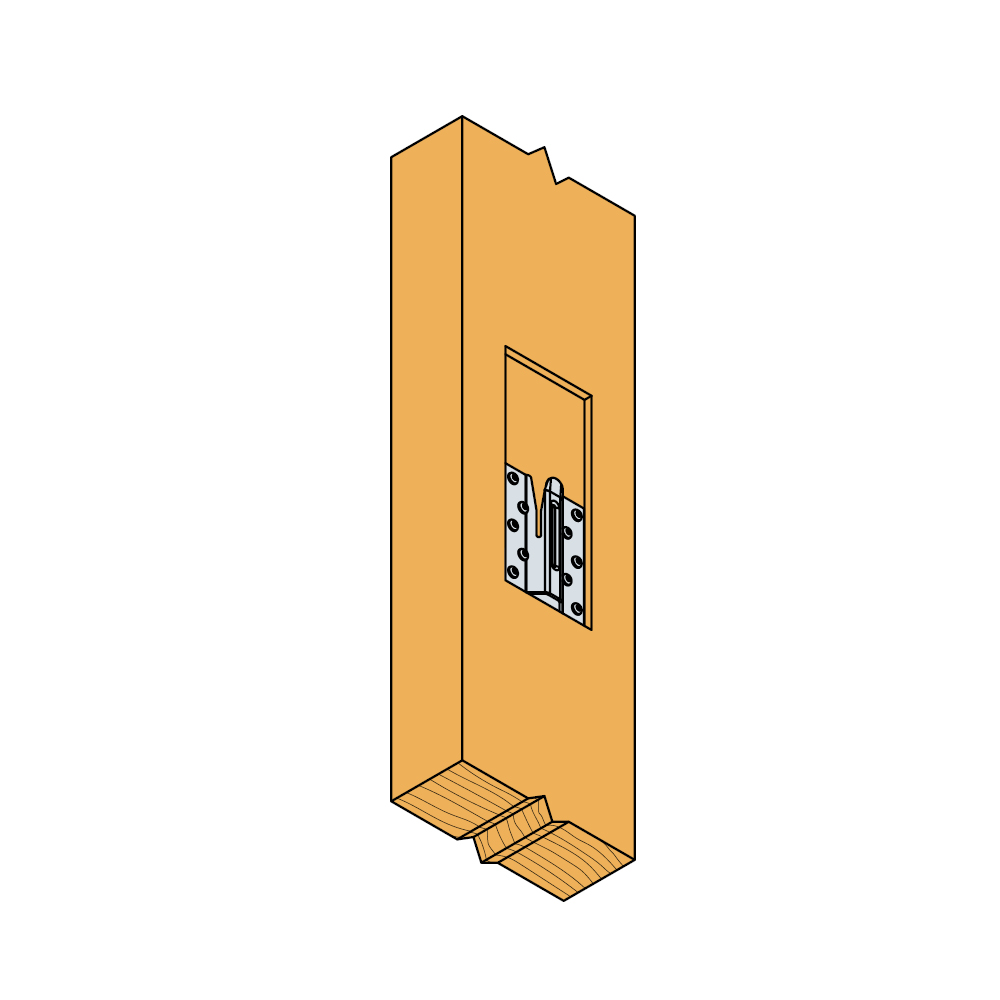

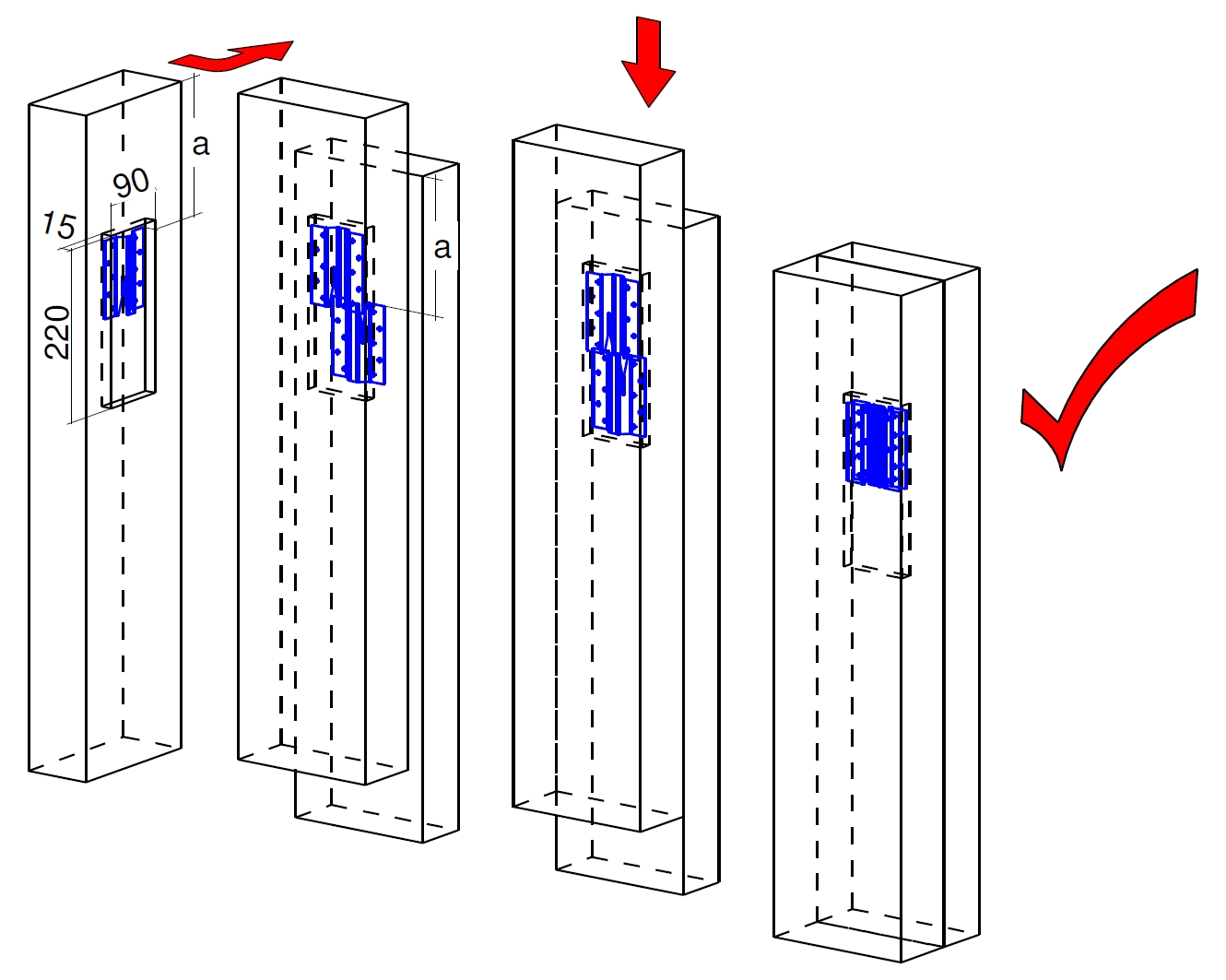

In einer Holzwand ist je Anschluss eine Aussparung von 220x90x15 mm vorzusehen.

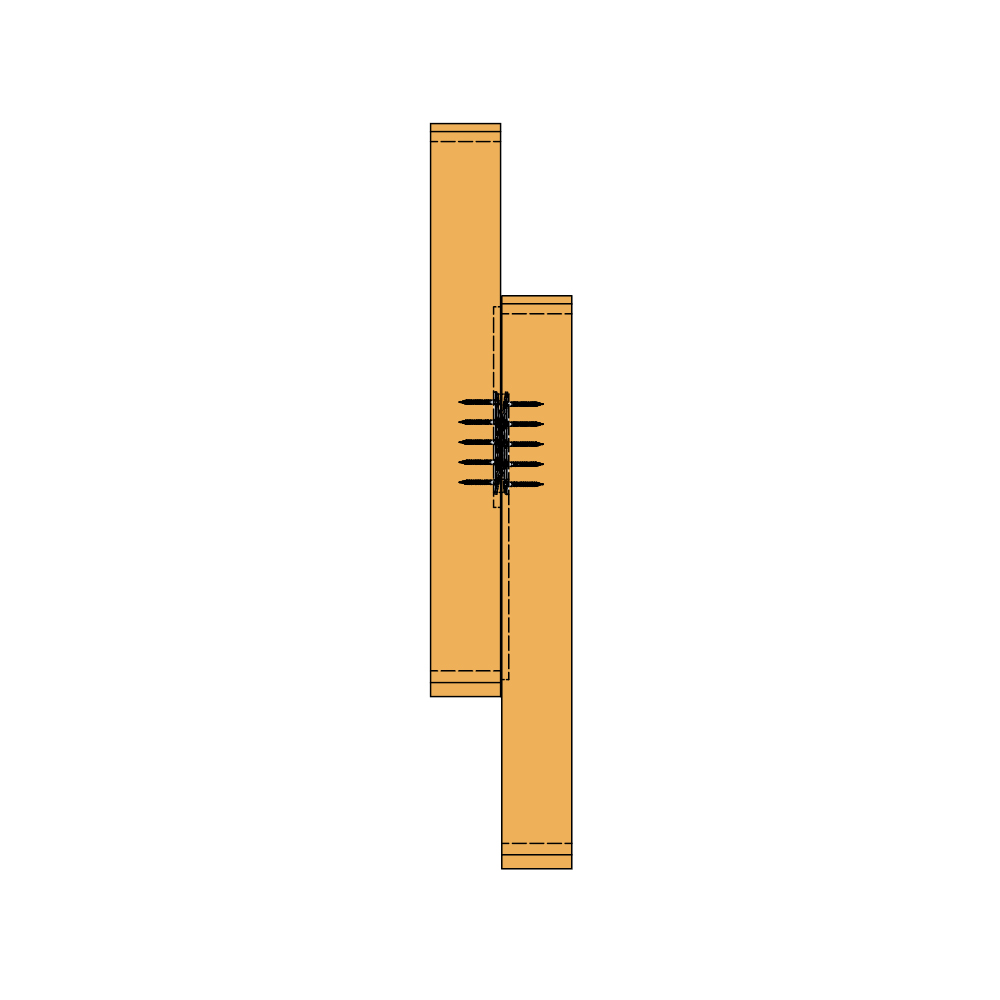

Die ICST werden mit CNA4,0xℓ Kammnägeln oder CSA5,0xℓ Schrauben angeschlossen.

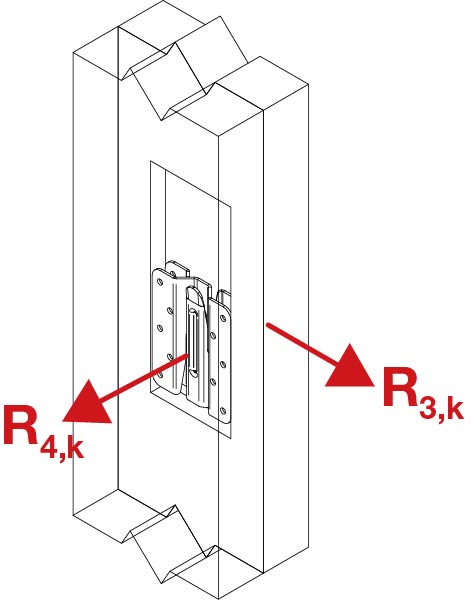

Es können Zuglasten (F3) und Lasten in Querrichtung (F2) sowie Kombinationen aus beiden aufgenommen werden.
Die Einzelverbinder sollen nur ineinandergreifen, nicht aneinander aufliegen.

Optionen

Für verschiedene Steigungen und Schräglagen, nur der Spalt muss in einer Ebene liegen.

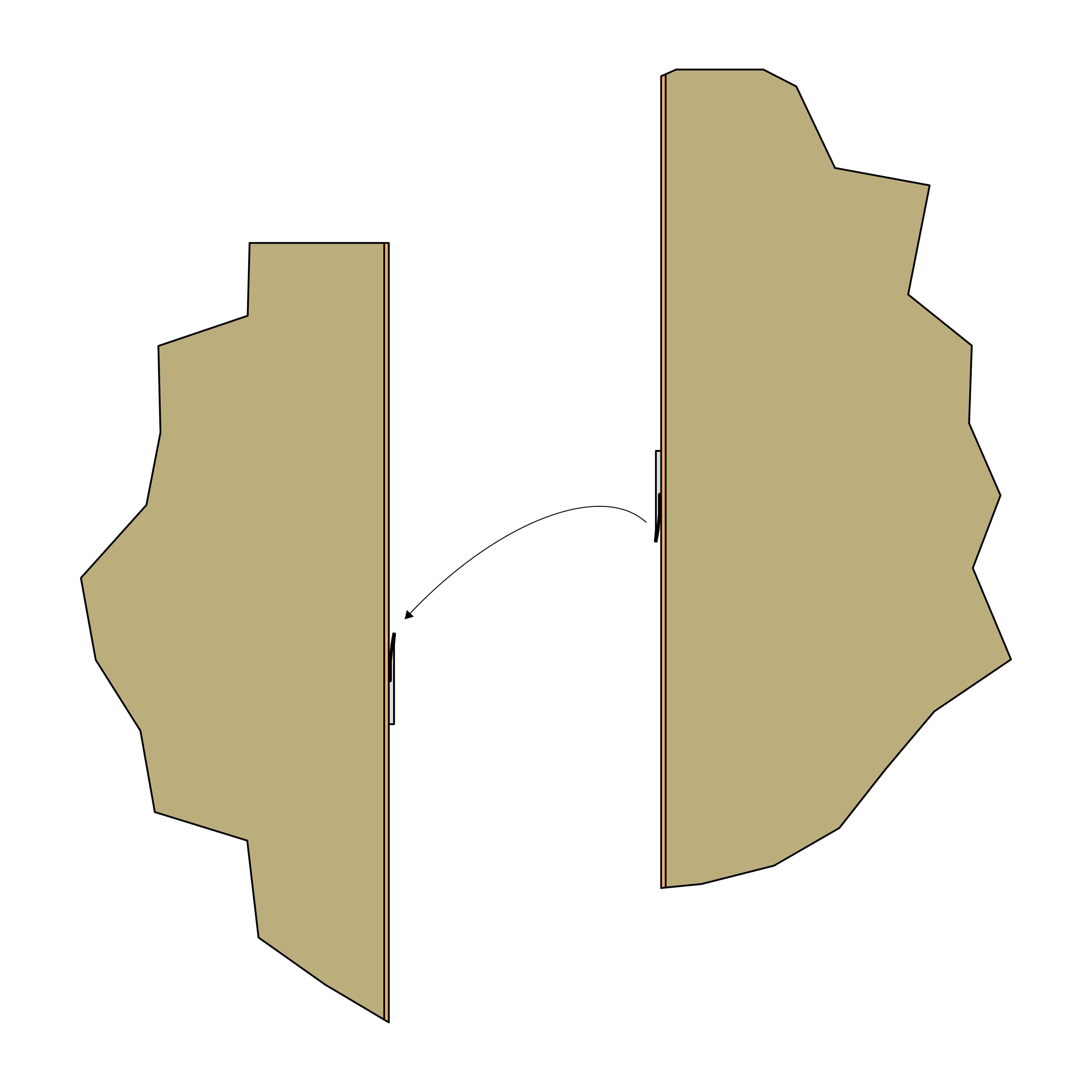

Es geht darum, die Reihenfolge der Montage der Wandelemente zu überprüfen, denn für die Montage wird immer ein Element auf das andere heruntergeklappt.
