NPB

Zugplatte

Die NPBxx Zugplatten für Zugverbindungen von Holz/CLT an Holz/CLT oder an Beton.

Technisches Datenblatt

CE Kennzeichnung

Nutzungsklasse 2

Innen

Galvanisch verzinkter Stahl Z275

EPD

Produkt-Details

Bilder

Eigenschaften

Material

Stahlqualität:

S 250 GD +Z 275 gemäß DIN EN 10346

Korrosionsschutz:

275 g/m² beidseitig - entsprechend einer Zinkschichtdicke von ca. 20 μm

Vorteile

Ideal für Verbindungen von Holztafeln
Anwendung an Holz und Beton
Hohe Tragfähigkeiten

Anwendung

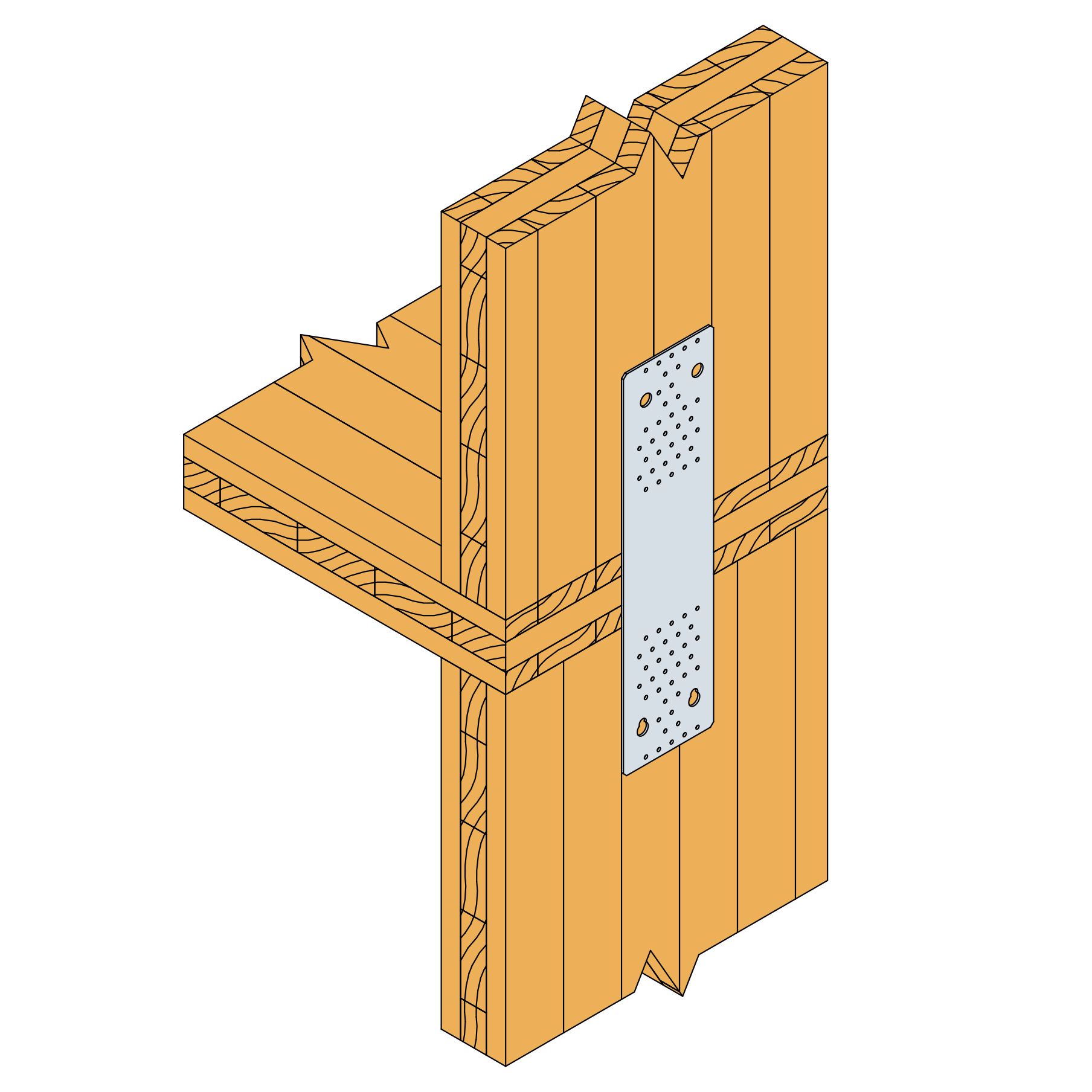

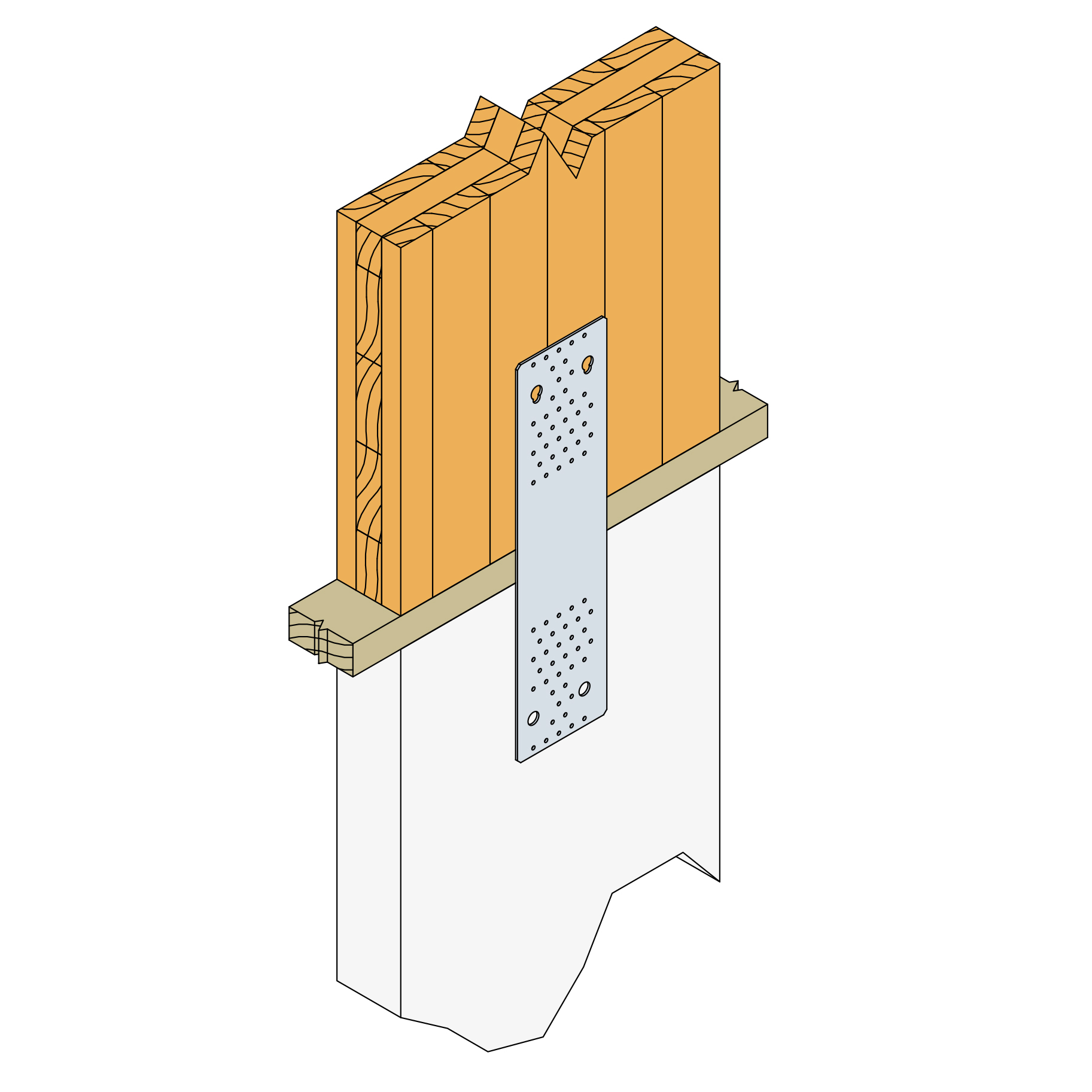

Die Zugbleche können sowohl bei Holz-Holz-Anschlüssen vorgesehen werden, als auch bei Anschlüssen an Beton.
Für Anschlüsse an Holz durch Zwischenschichten eignen sie sich ebenfalls in Kombination mit den ZYKT-Verbindern.

Discontinued Products

Variant Status Details

There are variants of this product family which have been discontinued and are out of production.

phased out (has Variants which were phased out)

Technische Daten

Abmessungen

Abmessungen

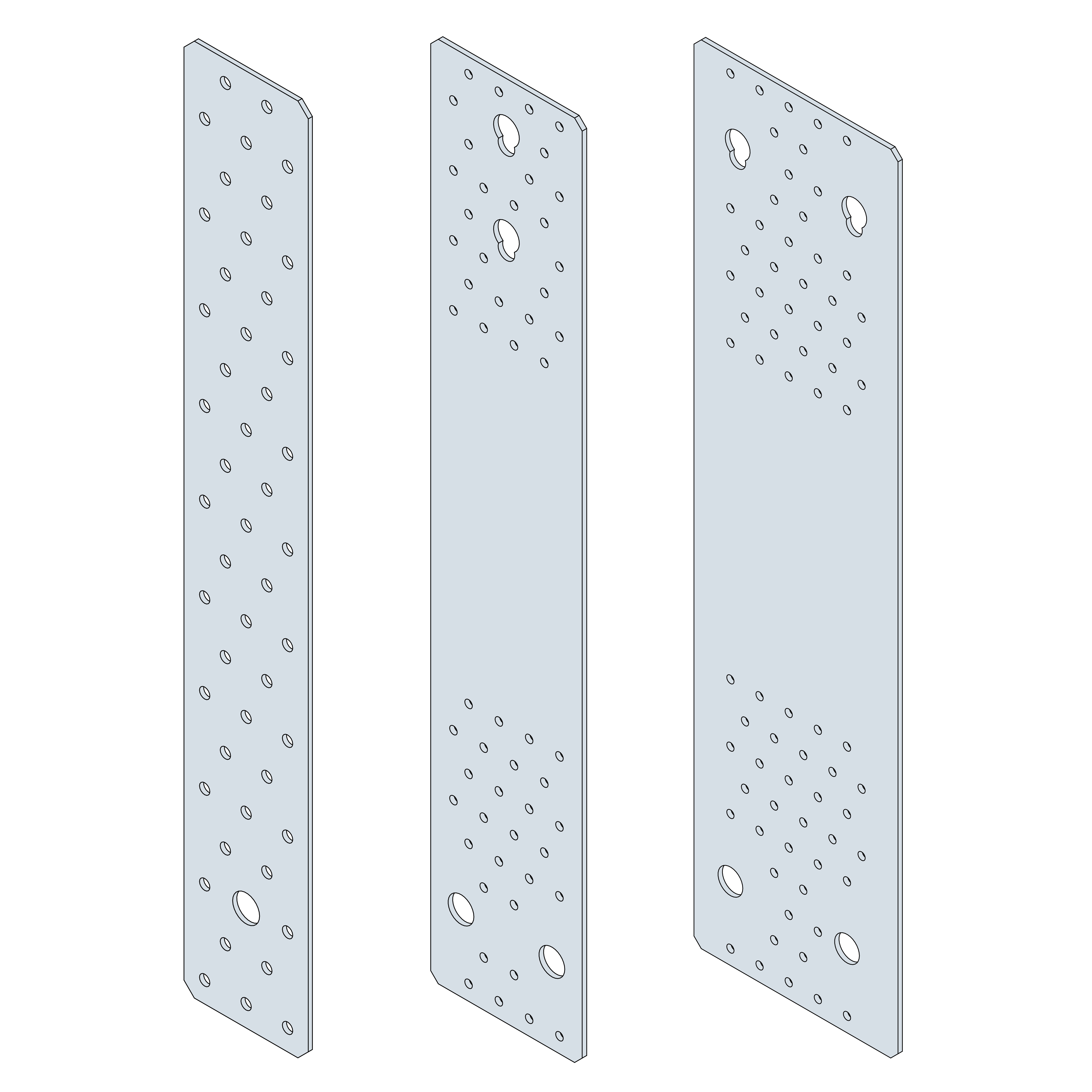

Artikel	Abmessungen [mm]			Löcher			Box Quantity	Gewicht [kg]
Artikel	A	B	t	Ø5	Ø13	Ø17	Box Quantity	Gewicht [kg]
NPB60400	60	400	2	49	1	-	10	0.36
NPB100540	100	540	3	26+28	2 (Ø14)	2	10	1.2
NPB140540	140	540	3	36+36	-	2+2	10	1.7

Charakteristische Werte der Tragfähigkeit CLT an CLT

Artikel	Werte der charakteristischen Tragfähigkeiten CLT an CLT
	Werte der charakteristischen Tragfähigkeiten C24 [kN]

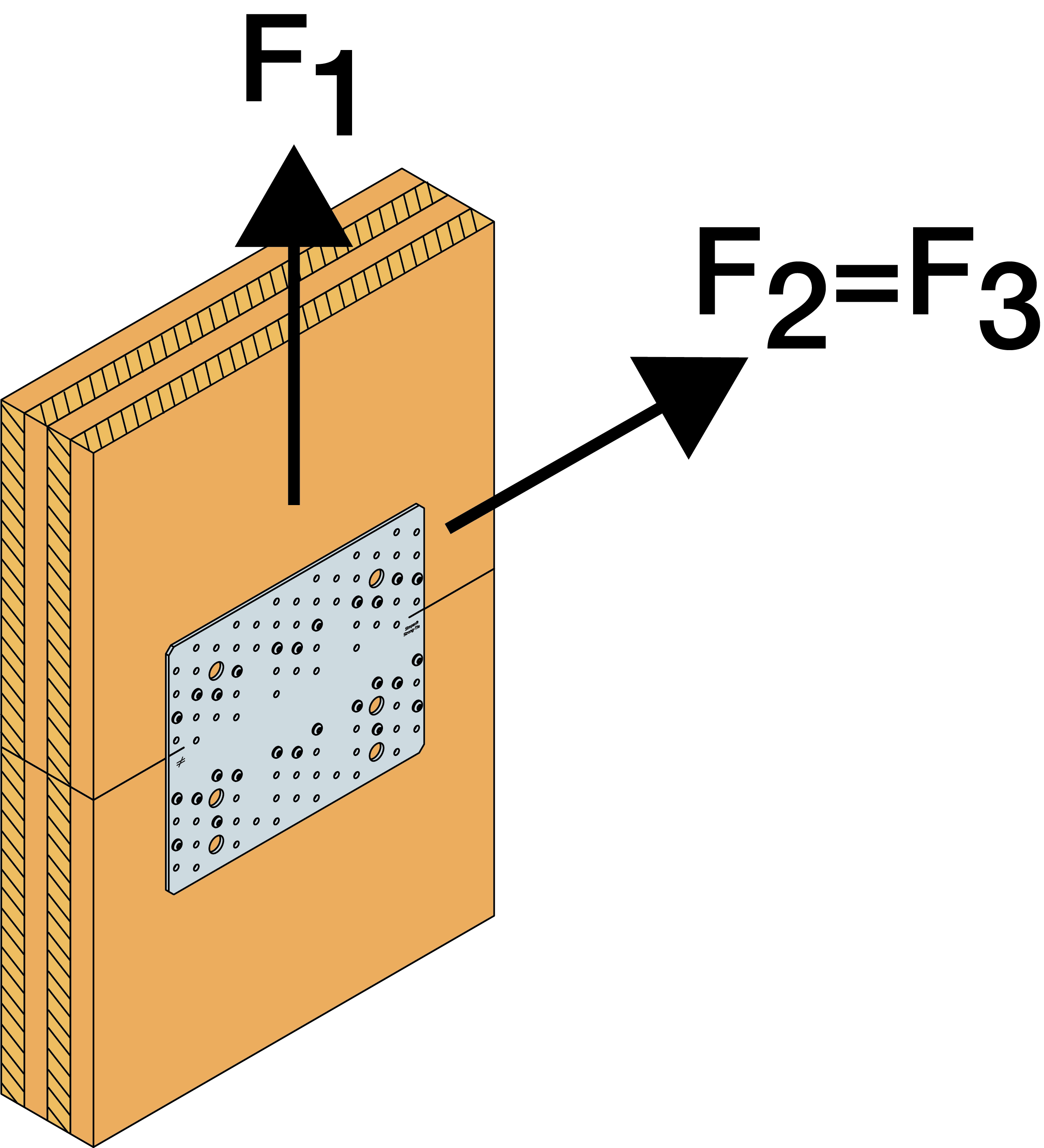

	Verbindungsmittel		R_1,k		R_2.k
	oberes Bauteil	unteres Bauteil	CNA4,0x50	CSA5,0x50	CNA4.0x50	CSA5.0x50
NPB60400	n	n	min (26.7/kmod ; n x 2.22)	min (26.7/kmod ; n x 2.63)	-	-
NPB100540	n	n	min (71.3/kmod ; n x 2.22)	min (71.3/kmod ; n x 2.63)	-	-
NPB140540	n	n	min (102.5/kmod ; n x 2.22)	min (102.5/kmod ; n x 2.63)	-	-

n = Anzahl der Verbindungsmittel (CNA oder CSA) in einer Anschlussfläche, bei Holz-Holz-Verbindungen ist die gleiche Anzahl in beiden Anschlussbereichen vorzusehen.

Für kombinierte Belastung ist einzuhalten:

Tragfähigkeiten CLT an Beton

Artikel	Werte der charakteristischen Tragfähigkeiten CLT an Beton
	Verbindungsmittel		Werte der charakteristischen Tragfähigkeiten C24 [kN]
	oberes Bauteil	unteres Bauteil	R_1,k
	oberes Bauteil	unteres Bauteil	CNA4,0x50	CSA5,0x50
NPB60400	n	1 Ø12	min (20.6/kmod ; n x 2.22)	min (20.6/kmod ; n x 2.63)
NPB100540	n	2 Ø12	min (58.8/kmod ; n x 2.22)	min (58.8/kmod ; n x 2.63)
NPB140540	n	2 Ø16	min (82.4/kmod ; n x 2.22)	min (82.4/kmod ; n x 2.63)

n=Anzahl der Verbindungsmittel (CNA oder CSA) im Holzbauteil. Die Randabstände im Holz sowie die Abstände der Bolzen sind zu beachten.

Anschlüsse mit Bolzen: 1 Bolzen bei NPB60400, 2 Bolzen bei den beiden anderen Typen.

Die Verankerung an Beton ist gesondert nachzuweisen

Für kombinierte Belastung ist einzuhalten:

Installation

Nagelbilder

Befestigungsmittel

An Holz:

CNA 4.0x50 Kammnägel
CSA 5.0x40 oder CSA 5.0x50 Schrauben

An Beton:

Mechanischer Bolzenanker: M12 bzw. M16
Chemische Verankerung: VT-HP^®Injektionsmörtel

Einbau

Die Verbindungsmittel (CNA/CSA) werden entsprechend den erforderlichen Randabständen angeordnet, entsprechend der Lasten kann die Anzahl der Verbindungsmittel gewählt werden.
