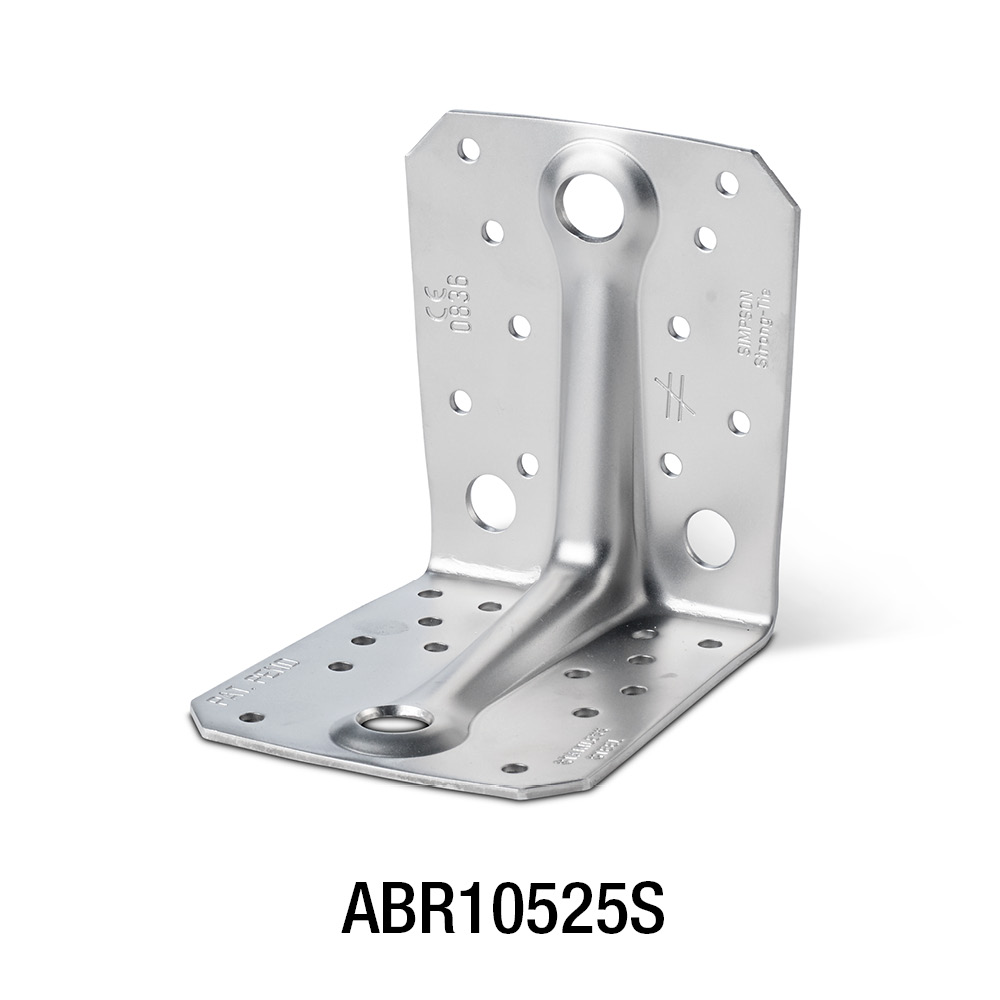

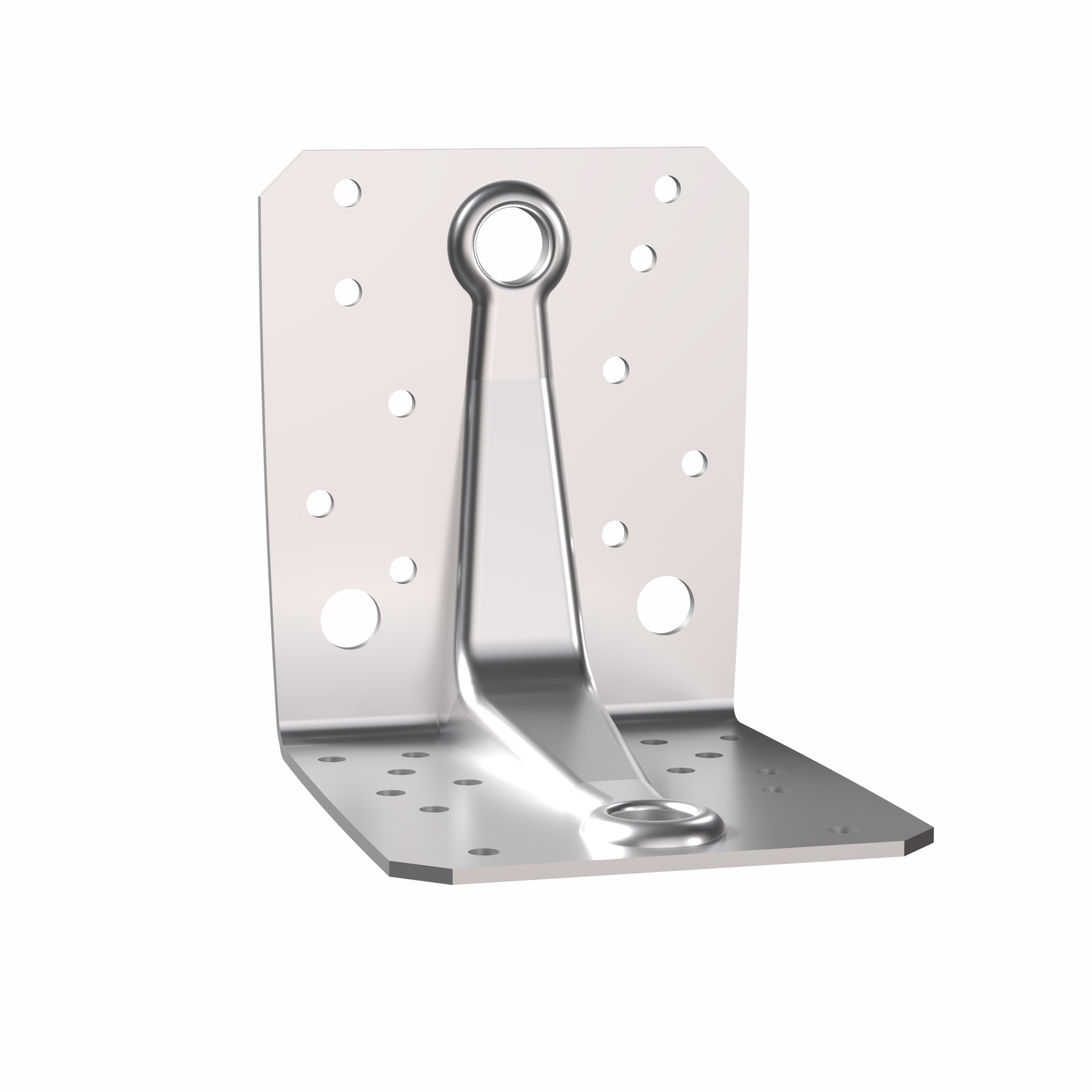

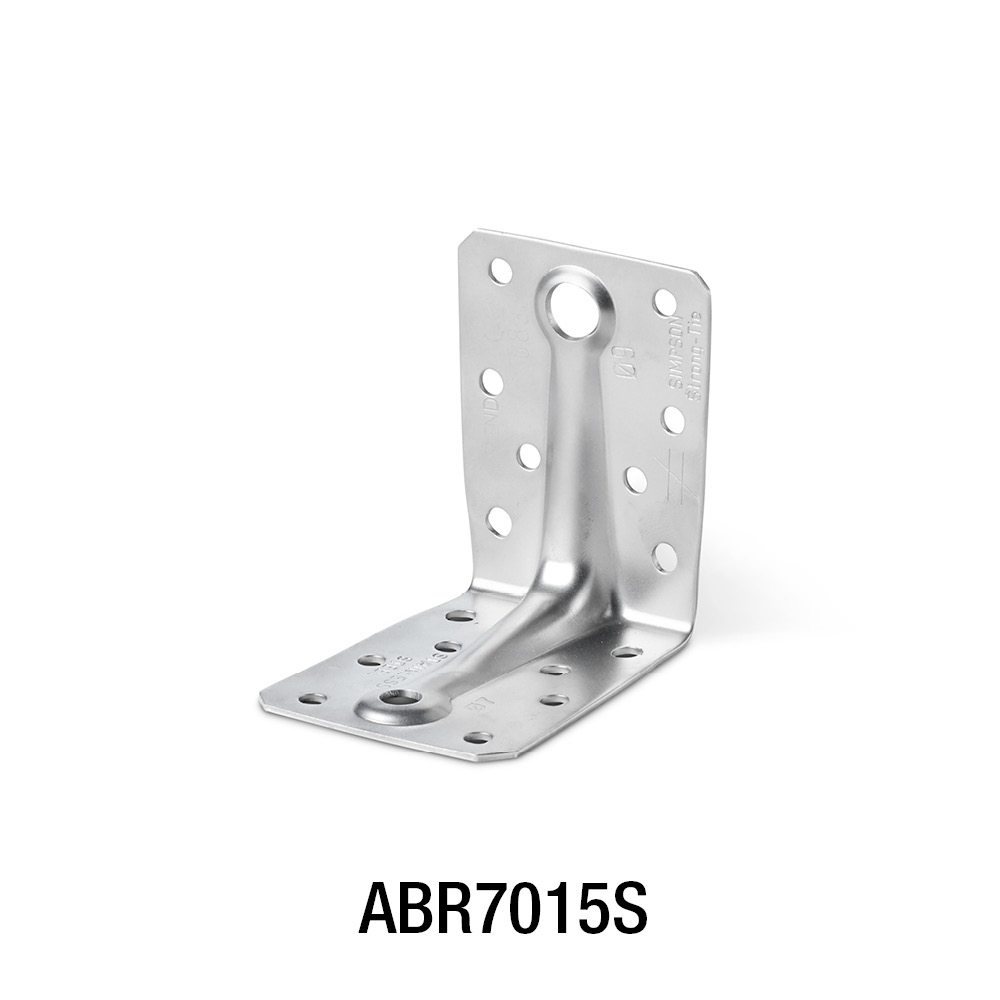

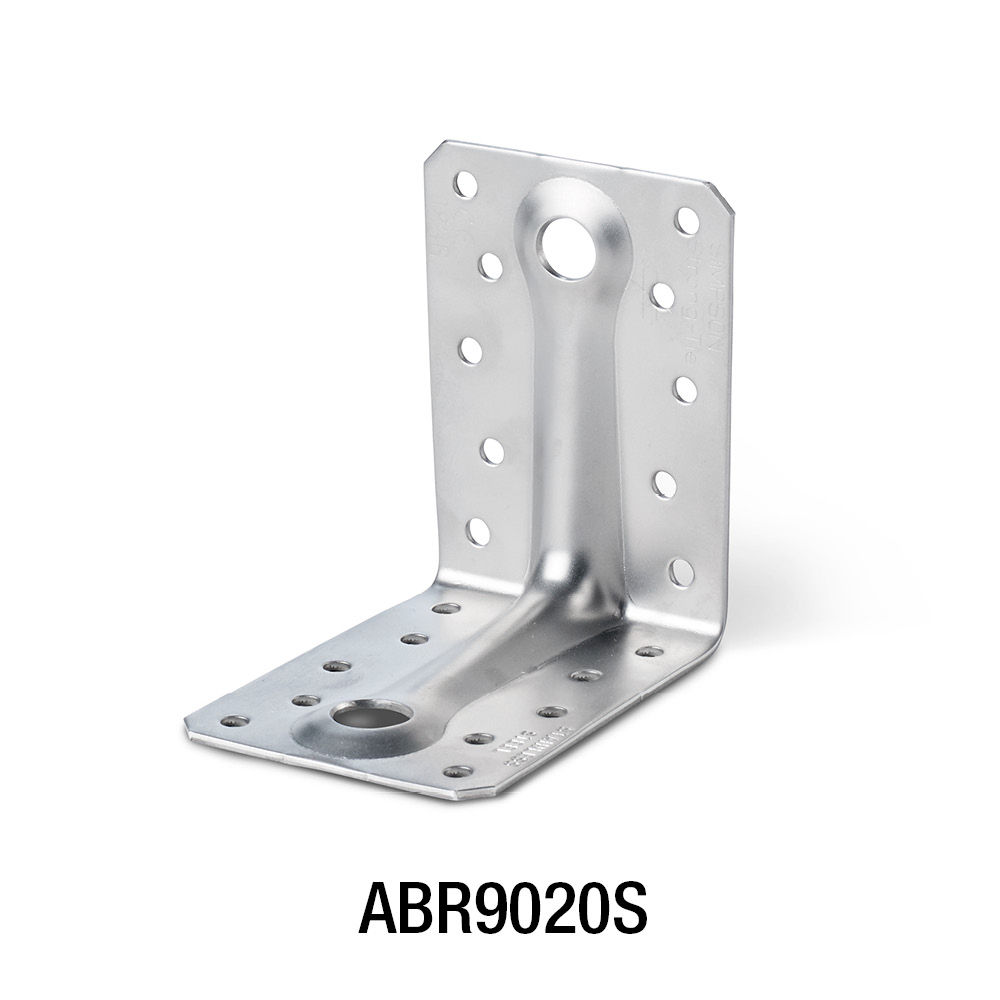

ABR-S
Winkelverbinder rostfrei (10525S)
Die ABR Winkelverbinder mit Rippe werden aus Edelstahl hergestellt und sind für tragende Holzkonstruktionen geeignet, bei denen eine höhere Anforderung an die Korrosionsbeständigkeit besteht.
CE Kennzeichnung
ETA
Edelstahl A4
Korrosive Umgebung
Nutzungsklasse 3
EPD
Produkt-Details
Bilder
Eigenschaften
Anwendung
Technische Daten
Abmessungen
Abmessungen
| Referenz | Verbinder Abmessungen | |||||||
|---|---|---|---|---|---|---|---|---|
| Sonstiges | Produktabmessungen[mm] | Schenkel A[mm] | Schenkel B[mm] | |||||
| Menge pro Karton | Gewicht[kg] | A[mm] | B[mm] | C[mm] | Stärke[mm] | Rund | Rund | |
| Ø5[mm] | Ø5[mm] | |||||||
| ABR10525S | 25.0 | 0.34 | 105 | 105 | 90 | 2.5 | 10 | 14 |
Kombinierte Belastung:

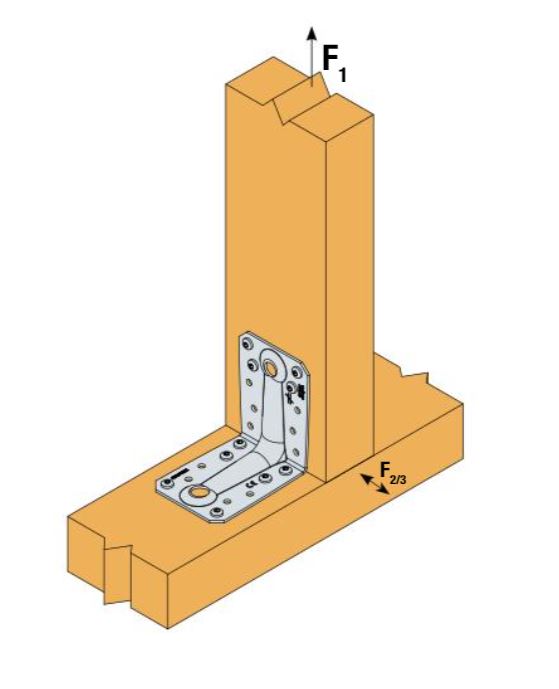

Tragfähigkeiten - Balken an Balken - Vollausnagelung
Abmessungen
| Referenz | Winkelverbinder-Tragfähigkeit | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Tragfähigkeiten - Balken an Balken - Vollausnagelung | ||||||||||
| Verbindungsmittel | Charakteristische Tragfähigkeit C24 - 2 Winkelverbinder je Anschluss[kN] | |||||||||
| Schenkel A | Schenkel B | R₁,ₖ | R₂,ₖ=R₃,ₖ[kN] | R4/5,k | ||||||
| Anzahl | Anzahl | CNA4.0x40S | CNA4.0x50 | CNA4.0x60S | CNA4.0x40S | CNA4.0x50 | CNA4.0x60S | CNA4.0x40S | CNA4.0x60S | |
| ABR10525S | 10 | 14 | 17.2 | 23.3 | 29.5 | 12.2 | 15.9 | 19.7 | 11.5 /kmod^0,4 | 13.1 /kmod^0,8 |
R 4/5 angegeben für b=75mm und e=130mm
Tragfähigkeiten - Balken an Balken - Teilausnagelung
Abmessungen
| Referenz | Winkelverbinder-Tragfähigkeit | |||||||
|---|---|---|---|---|---|---|---|---|
| Tragfähigkeiten - Balken an Balken - Teilausnagelung | ||||||||
| Verbindungsmittel | Charakteristische Tragfähigkeit / 2 Winkelverbinder pro Verbindung[kN] | |||||||
| Schenkel A | Schenkel B | R₁,ₖ | R₂,ₖ=R₃,ₖ | R4/5,k | ||||
| Anzahl | Anzahl | CNA4.0x40S | CNA4.0x60S | CNA4.0x40S | CNA4.0x60S | CNA4.0x40S | CNA4.0x60S | |
| ABR10525S | 6.0 | 6.0 | 5.7 | 9.5 | 10.6 | 14.3 | Refer to ETA-06/0106 | Refer to ETA-06/0106 |
R 4/5 angegeben für b=75mm und e=130mm
