Holzverbinder
Rostfrei Produkte
CSA-S

Verbinderschraube rostfrei

Die CSA Schraube wurde speziell für Stahlblech-Holz-Verbindungen entwickelt. Für die Befestigung von rostfreien Holzverbindern müssen rostfreie Kammnägel, Schrauben oder Bolzen verwendet werden, um Kontaktkorrosion zu vermeiden.

Technisches Datenblatt
CE Kennzeichnung
ETA
Nutzungsklasse 3
Edelstahl A4
Korrosive Umgebung

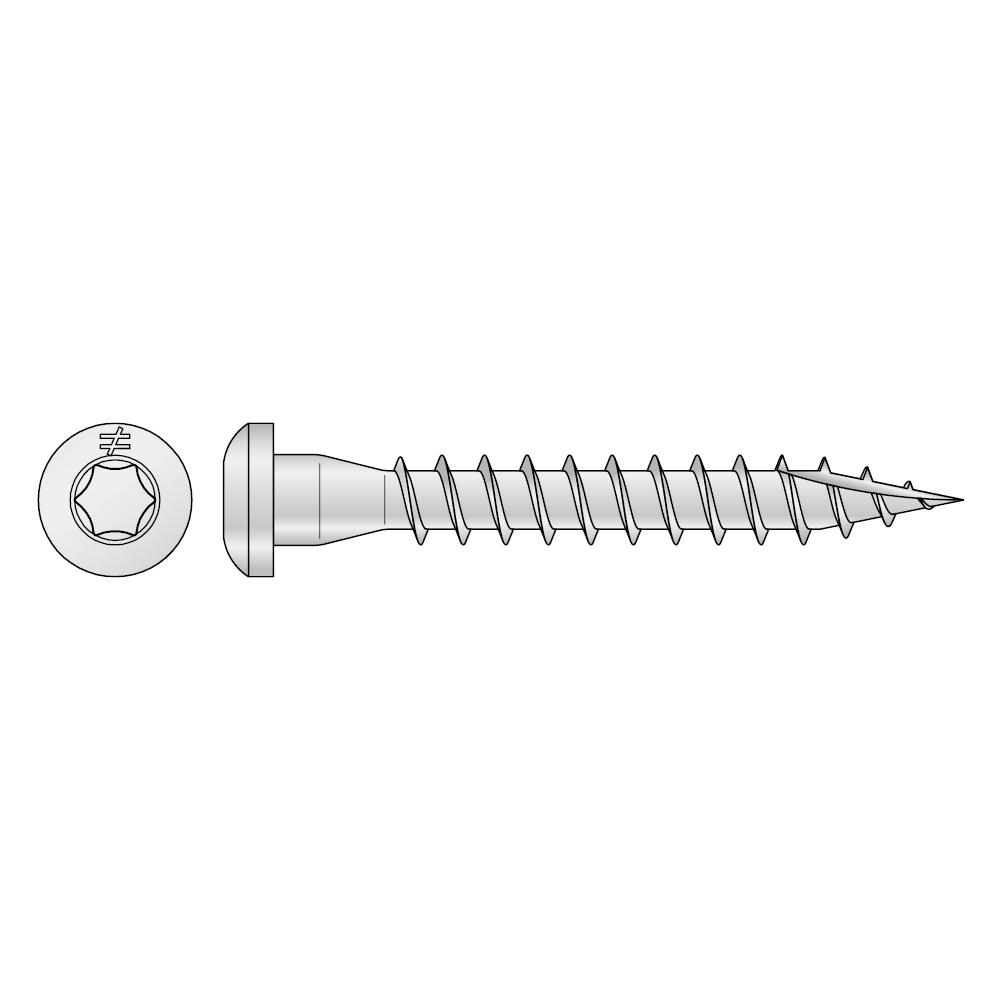

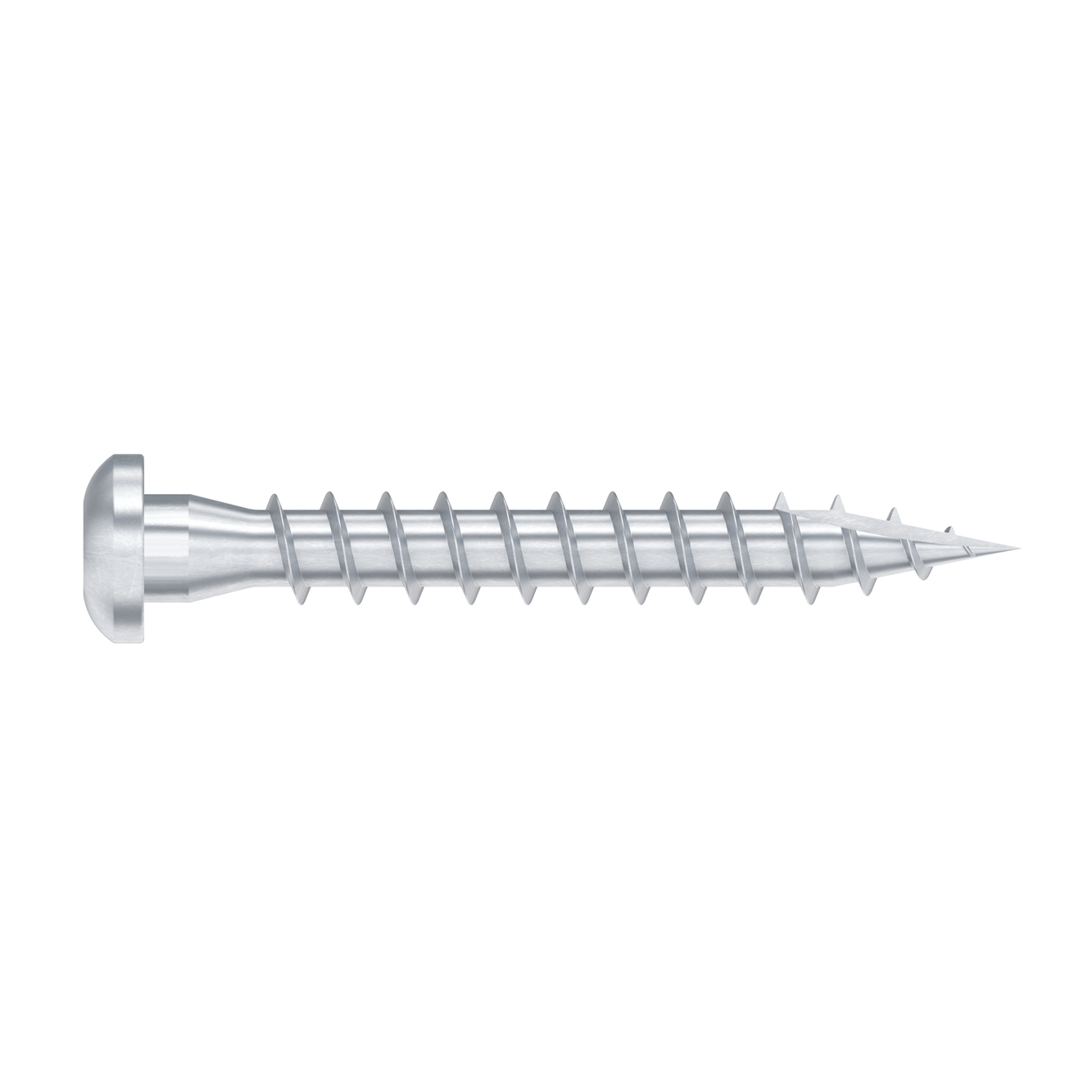

CSA-S Main Image.jpg

Produkt-Details

Bilder

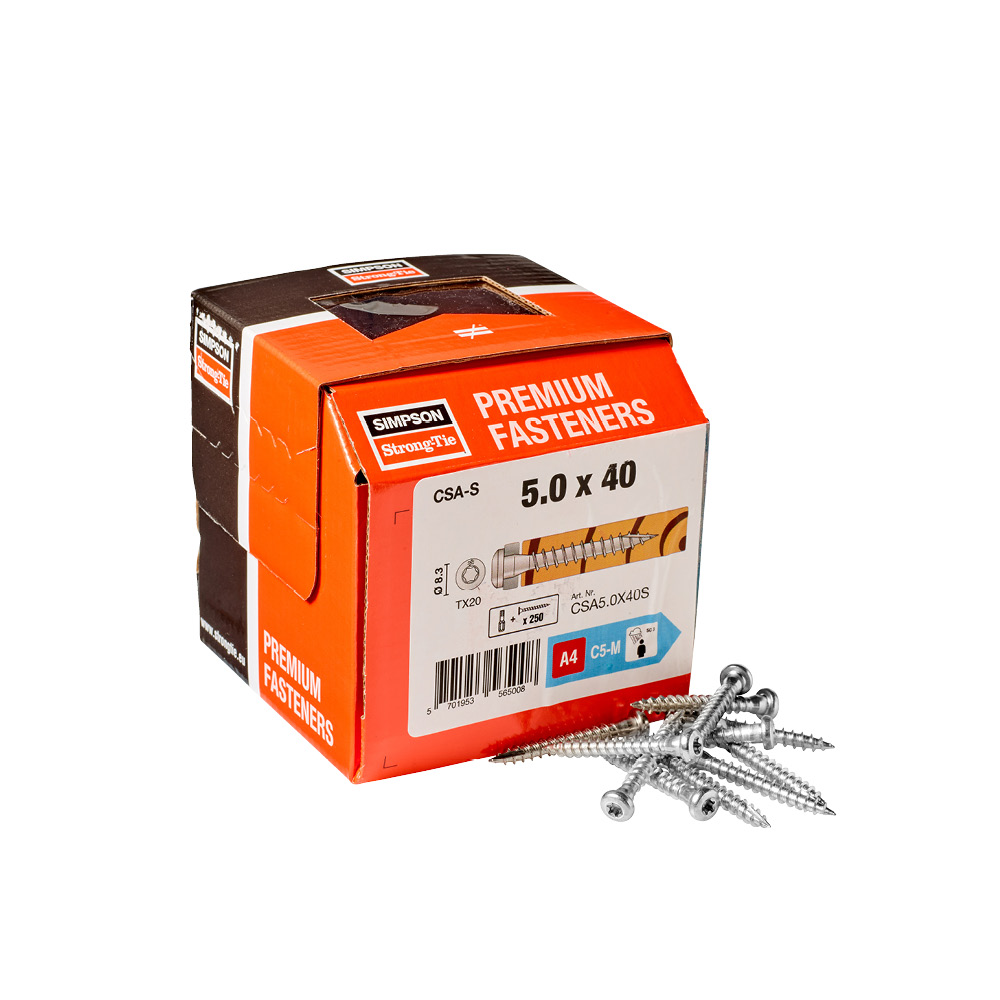

CSA-S Prod image.jpg

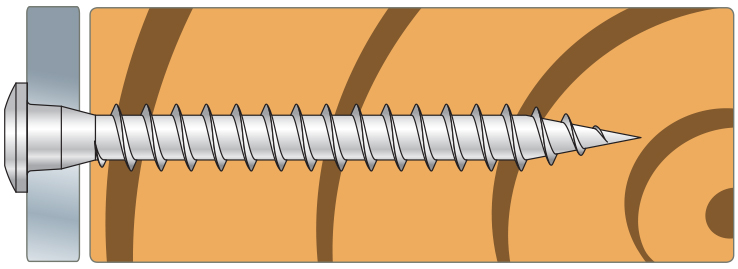

Befestigung von Kanthölzern

Eigenschaften

Material

Stahlqualität:

Nichtrostender Stahl 1.4401, 1.4404
Die von uns verwendeten Edelstahlsorten sind der Korrosionswiderstandsklasse III zuzuordnen.

Vorteile

  • Der passgenaue Ansatz des Schaftes unter dem Schraubenkopf gewährleistet eine exakte Kraftübertragung.
  • Die Schrauben haben ein Spezialschneidgewinde - deshalb ist kein Vorbohren notwendig.
  • Die Werte der Tragfähigkeit sind in der ETA bzw. EN geregelt.
  • Für die Randabstände sowie die Abstände untereinander gelten die gleichen Werte wie für die CNA4,0xℓ Kammnägel.

Anwendung

Anwendbare Materialien

Auflager:

  • Holz, Holzwerkstoffe

Aufzulagerndes Bauteil:

  • Holz, Holzwerkstoffe

Anwendungsbereich

  • In Verbindung mit rostfreien Holzverbindern.
  • Antrieb T20

Technische Daten

Abmessungen


Abmessungen und charakteristische Werte der Tragfähigkeit

Artikel Befestigungsmittel Abmessungen [mm] Charakter. Tragfähigkeiten - Nadelholz C24 gem. ETA-04/0013 [kN]
l lg d1 d dh Characteristic Lateral Capacities Flat,k [kN]
/ Material Thickness [kN] 		Rax.k [kN]
1.2mm 1.5 to 2.0mm 2.5 to 4.0mm
CSA5.0X35S35293.154.858.3221.92.1
CSA5.0X40S40343.154.858.32.32.32.22.5

Die angegebenen Tragfähigkeiten sind gültig für eine 2mm dicke Stahlplatte. Für Tragfähigkeiten bei anderen Eindringtiefen, abweichenden Stahldicken und/oder Holzgüten, siehe ETA-04/0013.

Charakteristische Tragfähigkeiten

Artikel Charakteristische Tragfähigkeiten*) [kN]
Rax,k Rlat,k
CSA5.0X35S2.111.99
CSA5.0X40S2.472.25

*) Gilt für Festigkeitsklasse C24, für andere Festigkeitsklassen siehe ETA-04/0013

**) ax = axial, auf Herausziehen

   lat = lateral, auf Abscheren

Eignungsnachweise

Leistungserklärung (DoP)

de-dop-e4-0013-04.pdf
de-dop-e04-0013-issue-3.pdf
de-dop-e04-0013-issue-1-pdf.pdf
de-dop-e04-0013-issue-2.pdf
d9cd94a7d5131c7ff3cd0d2d0b844a0d5b881dd8.pdf

Technische Zulassung (ETA)

eta040013-sst-cna-csa-r3-2019-cor1.pdf
eta040013-sst-cna-csa-r3-2019.pdf

CAD Bibliothek

DWG (2D) REVIT (2D) DWG (3D) REVIT (3D) SAT XML
Keine Daten verfügbar.
Keine Daten verfügbar.
Keine Daten verfügbar.
