Zuganker

AKR

Winkelverbinder

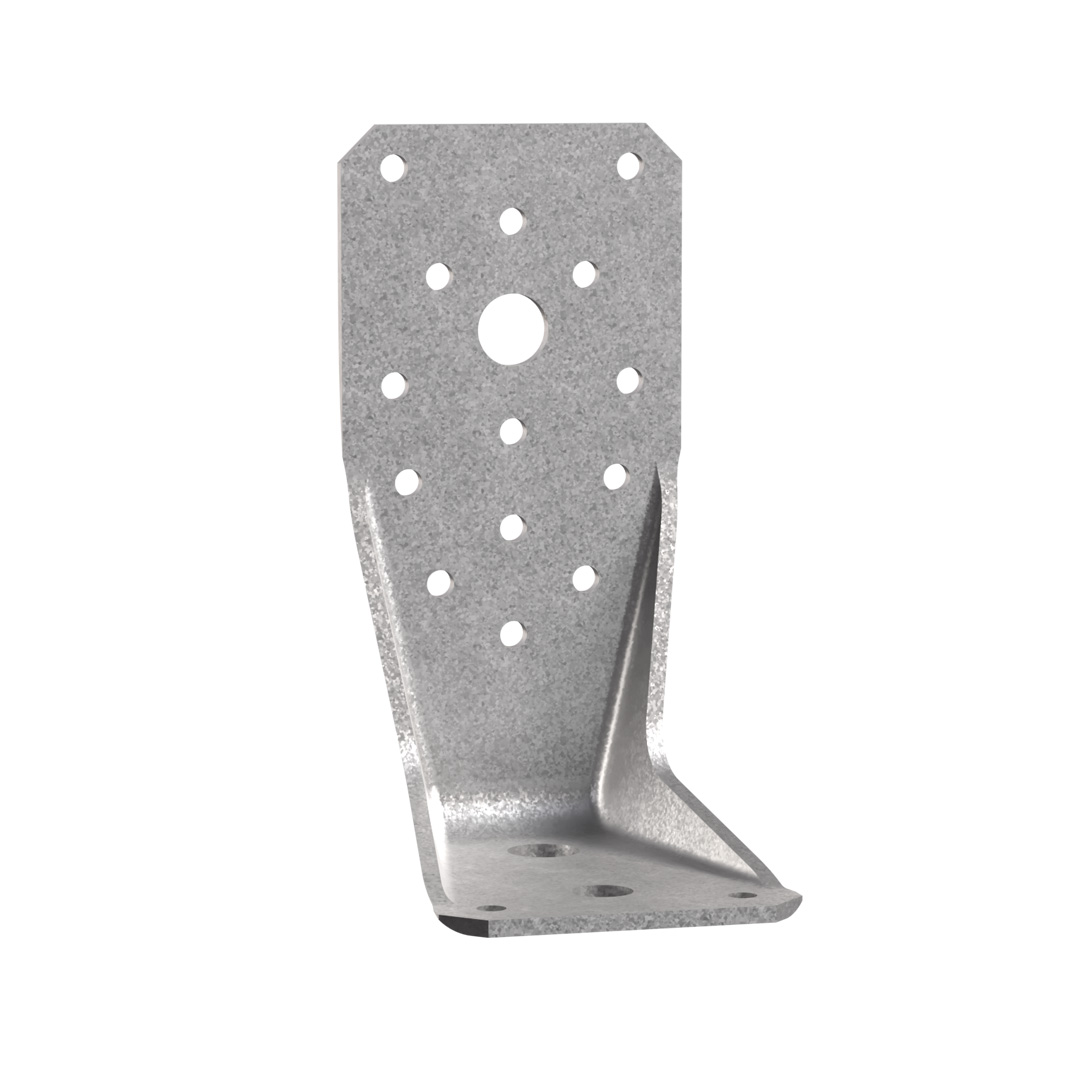

Die AKR Winkelverbinder ermöglichen optimale Anschlüsse zwischen Holz und anderen Baustoffen, wie Beton, Stahl, etc.

Im kurzen Schenkel unterscheiden sich die Typen AKR und AKR…L durch das Loch bzw. Langloch für den Bolzen.

Wirtschaftliche Verbindungen von Holzbauteilen an Beton oder Stahl sind mit diesen Winkeln in vielen Bereichen möglich.

Technisches Datenblatt

CE Kennzeichnung

ETA

Nutzungsklasse 3

EPD

Außen

Feuerverzinkter Stahl

In Connector Selector verfügbar

AKR_SSTBP_homepage_CZ_cs

Produkt-Details

Bilder

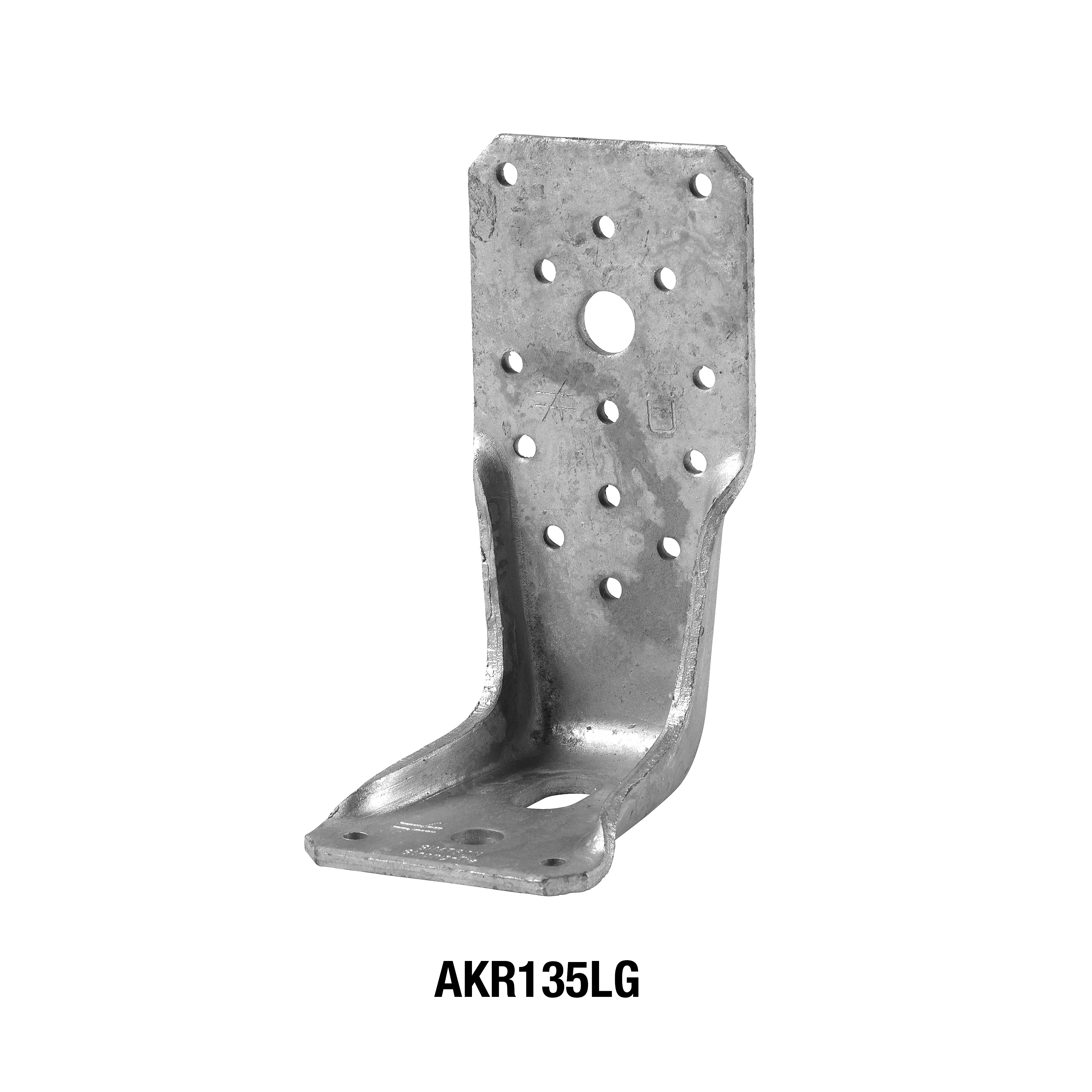

Winkelverbinder AKR135 LG


Befestigung Balken auf Beton

Befestigung mit SDS Schrauben

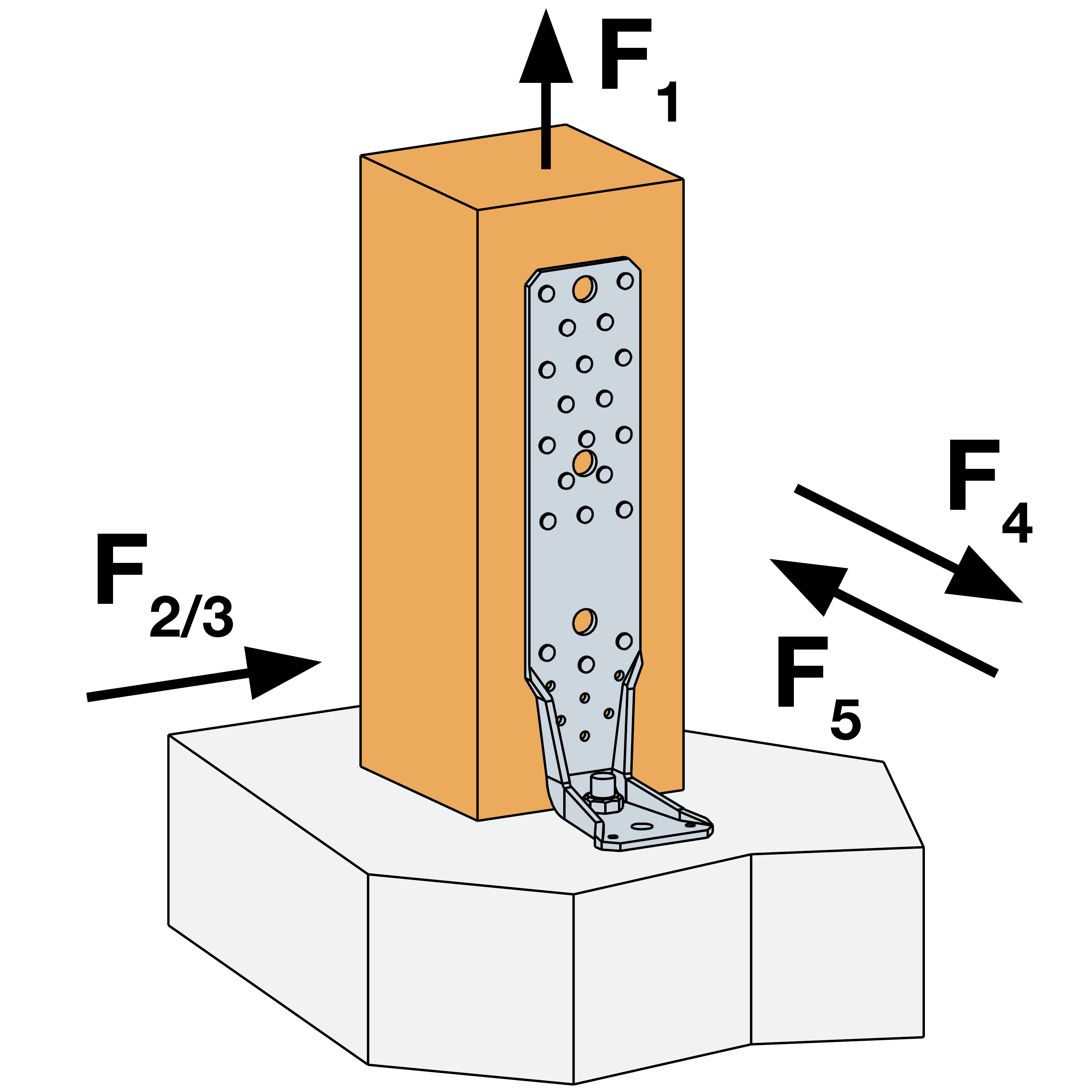

Nagelung an Stütze

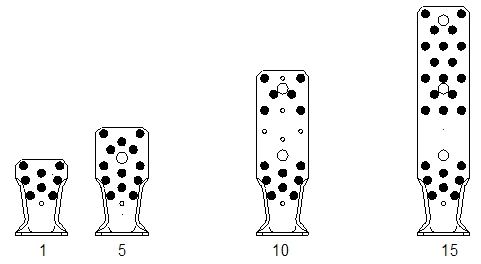

Vollausnagelung

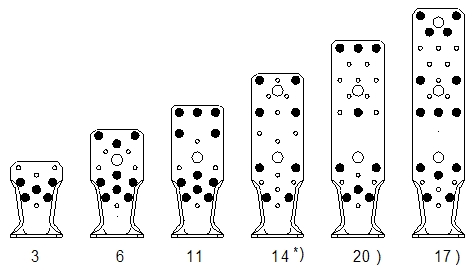

Teilausnagelung

Eigenschaften

Material

Stahlqualität:

S 235 JR gemäß EN 10025

Korrosionsschutz:

nach Bearbeitung rundumfeuerverzinkt; Zinkschichtdicke ca. 55 μm gemäß EN ISO 1461

Vorteile

Belastbar in alle Richtungen an Balken und Stützen
Teil- oder Vollausnagelung
Ein- oder zweiseitige Anschlüsse
Mögliche Montage mit Abstand zum Auflager bei reinen Zuganschlüssen
Optimierte Bolzenausnutzung

Anwendung

Anwendbare Materialien

Auflager:

Beton, Stahl, reine Zuganschlüsse: auch Holz

Aufzulagerndes Bauteil:

Holz, Holzwerkstoffe

Anwendungsbereich

Die Winkelverbinder AKR ermöglichen optimale Anschlüsse zwischen Holz und anderen Baustoffen, wie Beton, Stahl etc.
Durch ihre nachträgliche Rundumfeuerverzinkung können die AKR Winkelverbinder auch im Außenbereich verwendet werden

Technische Daten

Abmessungen

Referenz	Verbinder Abmessungen
	Produktabmessungen[mm]				Schenkel A		Schenkel B				Sonstiges
	A[mm]	B[mm]	Breite[mm]	t[mm]	Rund		Rund			Langloch	Gewicht[kg]
	A[mm]	B[mm]	Breite[mm]	t[mm]	Ø5.2[mm]	Ø13,5[mm]	Ø5[mm]	Ø11[mm]	Ø13,5[mm]	Ø13.5x25[mm]	Gewicht[kg]

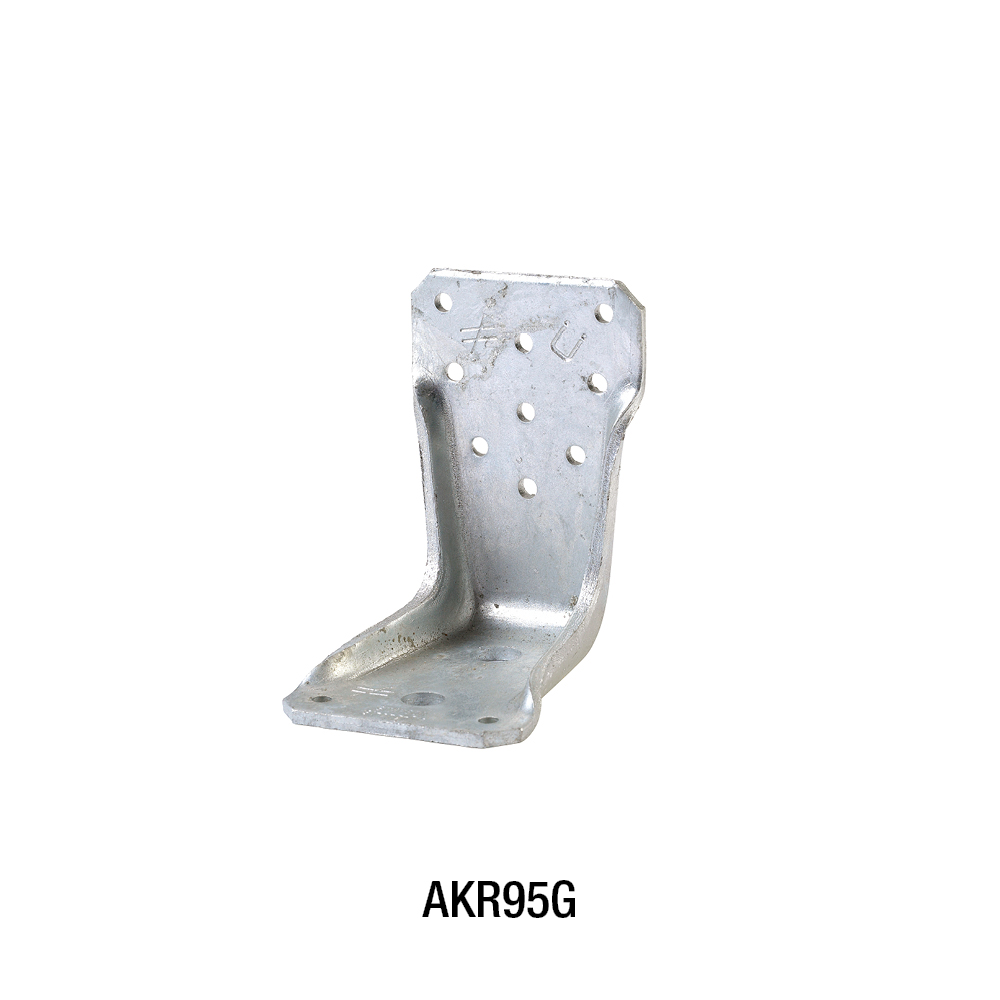

AKR95G	95	85	65	4	9	-	2	1	1	-	0.32
AKR95LG	95	85	65	4	9	-	2	1	-	1	0.32
AKR135G	135	85	65	4	14	1	2	1	1	-	0.44
AKR135LG	135	85	65	4	14	1	2	1	-	1	0.44
AKR165G	165	85	65	4	15	1	2	1	1	-	0.5
AKR165LG	165	85	65	4	15	1	2	1	-	1	0.5
AKR205G	205	85	65	4	20	2	2	1	1	-	0.57
AKR205LG	205	85	65	4	20	2	2	1	-	1	0.57
AKR245G	245	85	65	4	22	2	2	1	1	-	0.65
AKR245LG	245	85	65	4	22	2	2	1	-	1	0.65

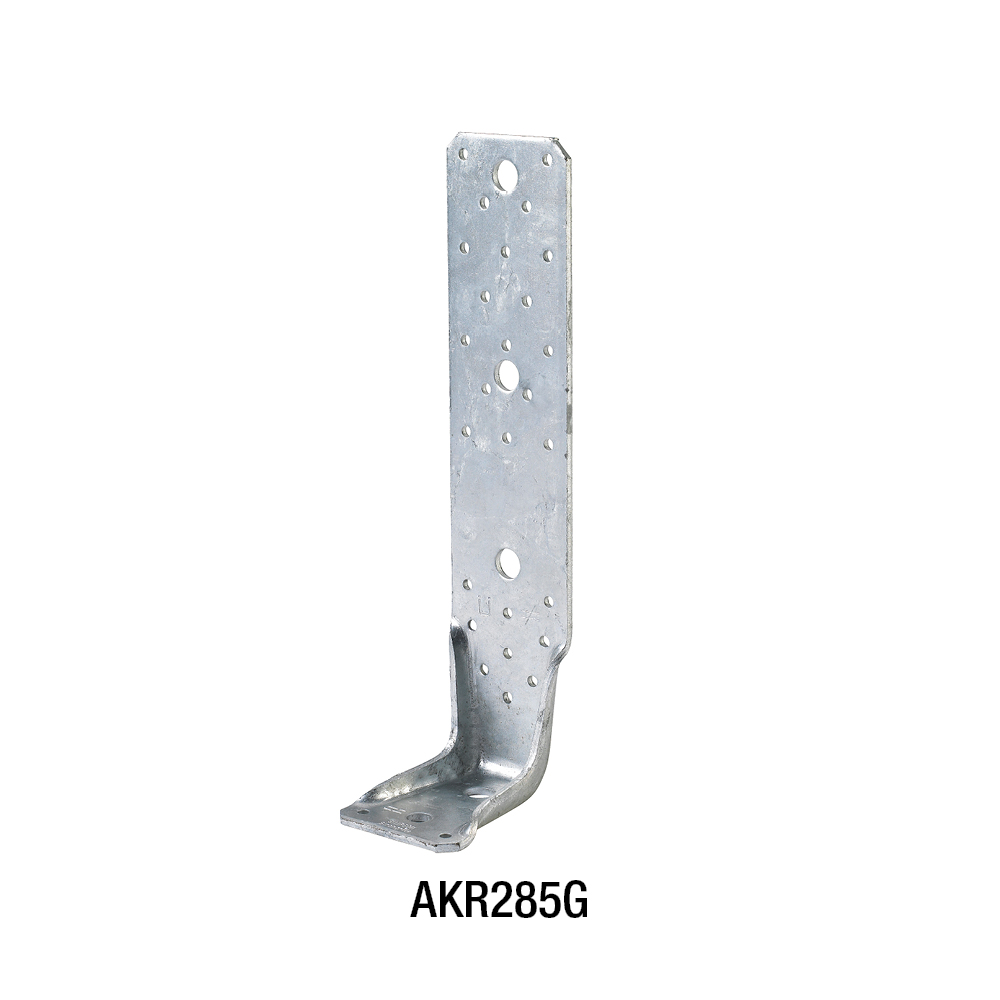

AKR285G	285	85	65	4	26	3	2	1	1	-	0.75
AKR285LG	285	85	65	4	26	3	2	1	-	1	0.72

Nachstehend finden Sie Lastangaben zu den Naglebildern: Vollausnagelung, Teilausnagelung und Stützenanschluss. Weitere Anschlussmöglichkeiten finden Sie in der zugehörigen ETA.

Im kurzen Schenkel unterscheiden sich die Typen AKR und AKR...L durch das Loch bzw. Langloch für den Bolzen.

Tragfähigkeiten - Vollausnagelung

Referenz	Holdowns capacity
	Tragfähigkeiten - Balken an Beton- Vollausnagelung
	Nagelbild Nr.	Verbindungsmittel				Charakteristische Tragfähigkeit C24 - 2 Winkelverbinder je Anschluss[kN]
		Schenkel B		Schenkel A		R4/5,k	R₁,ₖ			R₂,ₖ=R₃,ₖ
		Anzahl	Typ	Anzahl	Typ	CNA4.0x40/50/60	mit CNA 4,0 × 40	mit CNA 4.0x50	CNA4,0x60	mit CNA 4,0 × 40	mit CNA 4.0x50	CNA4,0x60
AKR95G	1	1.0	Ø12*	8.0	CNA*	26.5 / kmod	min (17.55 ; 42.8/kmod + 13.2)	min (22.64 ; 42.8/kmod + 17.6)	min (26.48 ; 42.8/kmod + 22)	5	6.2	6.9
AKR95LG	1	1.0	Ø12**	8.0	CNA*	-	min (13.31 ; 42.8/kmod + 8.92)	min (17.4 ; 42.8/kmod + 11.89)	min (20.89 ; 42.8/kmod + 14.87)	4.4	5.6	6.4
AKR135G	5	1.0	Ø12**	13.0	CNA*	26.5 / kmod	min (31.78 ; 42.8/kmod + 8.69)	min (40.69 ; 42.8/kmod + 11.58)	min (46.92 ; 42.8/kmod + 14.48)	8	10.1	11.2
AKR135LG	5	1.0	Ø12**	13.0	CNA*	-	min (24.88 ; 42.8/kmod + 5.87)	min (32.34 ; 42.8/kmod + 7.83)	min (38.36 ; 42.8/kmod + 9.78)	7.2	9.1	10.4
AKR165G	-	-	-	-	-	-	-	-	-	-	-	-
AKR165LG	-	-	-	-	-	-	-	-	-	-	-	-
AKR205G	10	1.0	Ø12**	14.0	CNA*	26.5 / kmod	min (33.42 ; 42.8/kmod + 8.68)	min (42.86 ; 42.8/kmod + 11.58)	min (49.6 ; 42.8/kmod + 14.48)	7.8	10.1	11.8
AKR205LG	10	1.0	Ø12**	14.0	CNA*	-	min (25.96 ; 42.8/kmod + 5.86)	min (33.78 ; 42.8/kmod + 7.82)	min (40.2 ; 42.8/kmod + 9.78)	6.1	8	9.6
AKR245G	-	-	-	-	-	-	-	-	-	-	-	-
AKR245LG	-	-	-	-	-	-	-	-	-	-	-	-
AKR285G	15	1.0	Ø12**	25.0	CNA*	26.5 / kmod	min (45.25 ; 42.8/kmod + 8.69)	min (58.98 ; 42.8/kmod + 11.58)	min (70.31 ; 42.8/kmod + 14.48)	8.9	11.6	14.1
AKR285LG	15	1.0	Ø12**	25.0	CNA*	-	min (32.96 ; 42.8/kmod + 5.87)	min (43.42 ; 42.8/kmod + 7.83)	min (52.87 ; 42.8/kmod + 9.78)	6.6	8.7	10.7

*) Die Verankerung im Beton ist separat nachzuweisen z.B. mit VT-HP® Injektionsmörtel oder FM-753 CRACK Bolzenanker.

Faktor zur Bolzenberechnung bei Anschlüssen mit 2 AKR
Lastrichtung	k_ax	k_lat
F1 Bolzen 1 u. 2	0,5	0
F2/3 Bolzen 1 u. 2	0,2	0,5
F4/5 Bolzen 1 aus F*1,d	1	0
F4/5 Bolzen 2	0,5	1

Für die Lastrichtung F_4/5, bei beidseitigem Anschluss gilt:

Eine zusätzliche Zuglast (F*_1,d) muss aufgenommen und für den linken AKR, sowie für beide Bolzen nachgewiesen werden - siehe auch ETA-07/0285.

$F^*_{1,d} = \frac{F_{4/5,d}\times(e-16,5mm)} {b+83mm}$

Kombinierte Beanspruchung:

$\left(\frac{F_{1,d}} {R_{1,d}}+\frac {F_{4/5,d}} {R_{4/5,d}} \right)^2+ \left(\frac{F_{2/3,d}} {R_{2/3,d}}\right)\le1,0$

Tragfähigkeiten - Teilausnagelung

Referenz	Holdowns capacity
	Tragfähigkeiten - Balken an Beton- Teilausnagelung
	Nagelbild Nr.	Verbindungsmittel				Charakteristische Tragfähigkeit C24 - 2 Winkelverbinder je Anschluss[kN]
		Schenkel A		Schenkel B		R4/5,k	R₁,ₖ			R₂,ₖ=R₃,ₖ
		Anzahl	Typ	Anzahl	Typ	CNA4.0x40/50/60	mit CNA 4,0 × 40	mit CNA 4.0x50	CNA4,0x60	mit CNA 4,0 × 40	mit CNA 4.0x50	CNA4,0x60
AKR95G	3	5.0	CNA*	1.0	Ø12**	26.5 / kmod	min (10.3 ; 42.8/kmod + 12.62)	min (13.34 ; 42.8/kmod + 16.82)	min (15.72 ; 42.8/kmod + 21.04)	3.2	4	4.5
AKR95LG	3	5.0	CNA*	1.0	Ø12**	-	min (7.7 ; 42.8/kmod + 8.52)	min (10.1 ; 42.8/kmod + 11.36)	min (12.18 ; 42.8/kmod + 14.22)	2.9	3.6	4.1
AKR135G	6	9.0	CNA*	1.0	Ø12**	26.5 / kmod	min (21.19 ; 42.8/kmod + 8.69)	min (27.21 ; 42.8/kmod + 11.58)	min (31.54 ; 42.8/kmod + 11.58)	5.9	7.5	8.4
AKR135LG	6	9.0	CNA*	1.0	Ø12**	-	min (16.39 ; 42.8/kmod + 5.87)	min (21.35 ; 42.8/kmod + 7.83)	min (25.45 ; 42.8/kmod + 9.78)	5.2	6.6	7.6
AKR165G	11	11.0	CNA*	1.0	Ø12**	26.5 / kmod	min (29.22 ; 42.8/kmod + 8.68)	min (37.14 ; 42.8/kmod + 11.58)	min (42.32 ; 42.8/kmod + 14.48)	7.1	9	10.4
AKR165LG	11	11.0	CNA*	1.0	Ø12**	-	min (23.62 ; 42.8/kmod + 5.86)	min (30.5 ; 42.8/kmod + 7.82)	min (35.76 ; 42.8/kmod + 9.78)	5.8	7.5	8.8
AKR205G	14	8.0	CNA*	1.0	Ø12**	26.5 / kmod	min (17.08 ; 42.8/kmod + 1.6)	min (22.08 ; 42.8/kmod + 2.14)	min (25.9 ; 42.8/kmod + 2.68)	5.5	7	8
AKR205LG	14	8.0	CNA*	1.0	Ø12**	-	min (12.86 ; 42.8/kmod + 1.08)	min (16.84 ; 42.8/kmod + 1.44)	min (20.28 ; 42.8/kmod + 1.82)	4.6	5.9	6.9
AKR245G	20	9.0	CNA*	1.0	Ø12**	26.5 / kmod	min (14.28 ; 42.8/kmod + 3.14)	min (18.7 ; 42.8/kmod + 4.18)	min (22.54 ; 42.8/kmod + 5.22)	5.7	7.4	8.8
AKR245LG	20	9.0	CNA*	1.0	Ø12**	-	min (10.22 ; 42.8/kmod + 2.12)	min (13.5 ; 42.8/kmod + 2.82)	min (16.54 ; 42.8/kmod + 3.52)	4.5	5.9	7.1
AKR285G	17	14.0	CNA*	1.0	Ø12**	26.5 / kmod	min (27.93 ; (42.8/kmod + 3.93)	min (36.23 ; 42.8/kmod + 5.24)	min (42.8 ; 42.8/kmod + 6.55)	5.5	7.3	8.8
AKR285LG	17	14.0	CNA*	1.0	Ø12**	-	min (20.71 ; (42.8/kmod + 2.66)	min (27.2 ; 42.8/kmod + 3.54)	min (32.91 ; 42.8/kmod + 4.43)	4.1	5.5	6.7

*) Die Verankerung im Beton ist separat nachzuweisen z.B. mit VT-HP® Injektionsmörtel oder FM-753 CRACK Bolzenanker.

Faktor zur Bolzenberechnung bei Anschlüssen mit 2 AKR
Lastrichtung	k_ax	k_lat
F1 Bolzen 1 u. 2	0,5	0
F2/3 Bolzen 1 u. 2	0,2	0,5
F4/5 Bolzen 1 aus F*1,d	1	0
F4/5 Bolzen 2	0,5	1

Für die Lastrichtung F4/5, bei beidseitigem Anschluss gilt:

Eine zusätzliche Zuglast (F*1,d) muss aufgenommen und für den linken AKR, sowie für beide Bolzen nachgewiesen werden - siehe auch ETA-07/0285.

$F^*_{1,d} = \frac{F_{4/5,d}\times(e-16,5mm)} {b+83mm}$

Kombinierte Beanspruchung:

$\left ( \frac {F_{1,d}} {R_{1,d}} + \frac {F_{4/5,d}}{R_{4/5,d}} \right )^2 + \left ( \frac{F_{2/3,d}}{R_{2/3,d}} \right ) \le 1$

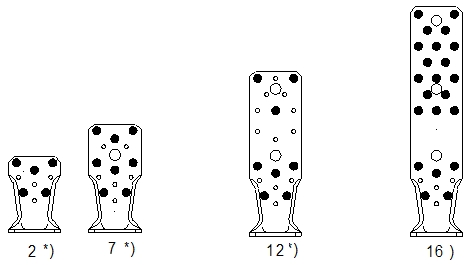

Tragfähigkeiten - Stützenanschluss

Referenz	Holdowns capacity
	Tragfähigkeiten - Stütze an Beton
	Nagelbild Nr.	Verbindungsmittel				Charakteristische Tragfähigkeiten[kN]
		Schenkel A		Schenkel B		R4/5,k	R1,k (2)			R₂,ₖ=R₃,ₖ
		Anzahl	Typ	Anzahl	Typ	CNA4.0x40/50/60	mit CNA 4,0 × 40	mit CNA 4.0x50	CNA4,0x60	mit CNA 4,0 × 40	mit CNA 4.0x50	CNA4,0x60
AKR95G	2	5	CNA*	1.0	Ø12**	26.5 / kmod	min (11.5 ; 42.8/kmod + 5.97)	min (14.78 ; 42.8/kmod + 7.97)	min (17.19 ; 42.8/kmod + 9.96)	3.5	4.4	5
AKR95LG	2	5	CNA*	1.0	Ø12**	-	min (8.83 ; 42.8/kmod + 4.04)	min (11.52 ; 42.8/kmod + 5.38)	min (13.76 ; 42.8/kmod + 6.73)	3.1	3.9	4.5
AKR135G	7	8	CNA*	1.0	Ø12**	26.5 / kmod	min (20.49 ; 42.8/kmod + 3.93)	min (26.13 ; 42.8/kmod + 5.24)	min (29.94 ; 42.8/kmod + 6.55)	5.6	7	7.9
AKR135LG	7	8	CNA*	1.0	Ø12**	-	min (16.31 ; 42.8/kmod + 2.66)	min (21.13 ; 42.8/kmod + 3.54)	min (24.91 ; 42.8/kmod + 4.43)	4.9	6.2	7.1
AKR165G	-	-	-	-	-	-	-	-	-	-	-	-
AKR165LG	-	-	-	-	-	-	-	-	-	-	-	-
AKR205G	12	8	CNA*	1.0	Ø12**	26.5 / kmod	min (14.3 ; 42.8/kmod + 3.94)	min (18.64 ; 42.8/kmod + 5.24)	min (22.24 ; 42.8/kmod + 6.56)	4.8	6.2	7.2
AKR205LG	12	8	CNA*	1.0	Ø12**	-	min (10.4 ; 42.8/kmod + 2.66)	min (13.7 ; 42.8/kmod + 3.54)	min (16.68 ; 42.8/kmod + 4.42)	3.8	5	5.9
AKR245G	-	-	-	-	-	-	-	-	-	-	-	-
AKR245LG	-	-	-	-	-	-	-	-	-	-	-	-
AKR285G	16	22	CNA*	1.0	Ø12**	26.5 / kmod	min (41.66 ; 42.8/kmod + 3.93)	min (54.19 ; 42.8/kmod + 5.24)	min (64.34 ; 42.8/kmod + 6.55)	5.8	7.6	9.3
AKR285LG	16	22	CNA*	1.0	Ø12**	-	min (30.58 ; 42.8/kmod + 2.66)	min (40.23 ; 42.8/kmod + 3.54)	min (48.85 ; 42.8/kmod + 4.43)	4.2	5.6	6.9

*) Die Verankerung im Beton ist separat nachzuweisen z.B. mit VT-HP® Injektionsmörtel oder FM-753 CRACK Bolzenanker.

Faktor zur Bolzenberechnung bei Anschlüssen mit 2 AKR
Lastrichtung	k_ax	k_lat
F1 Bolzen 1 u. 2	0,5	0
F2/3 Bolzen 1 u. 2	0,2	0,5
F4/5 Bolzen 1 aus F*1,d	1	0
F4/5 Bolzen 2	0,5	1

Für die Lastrichtung F4/5, bei beidseitigem Anschluss gilt:

Eine zusätzliche Zuglast (F*1,d) muss aufgenommen und für den linken AKR, sowie für beide Bolzen nachgewiesen werden - siehe auch ETA-07/0285.

$F^*_{1,d} = \frac{F_{4/5,d}\times(e-16,5mm)} {b+83mm}$

Kombinierte Beanspruchung:

$\left ( \frac {F_{1,d}} {R_{1,d}} + \frac {F_{4/5,d}}{R_{4/5,d}} \right )^2 + \left ( \frac{F_{2/3,d}}{R_{2/3,d}} \right ) \le 1$
