Winkelverbinder

AA60280

Winkelverbinder

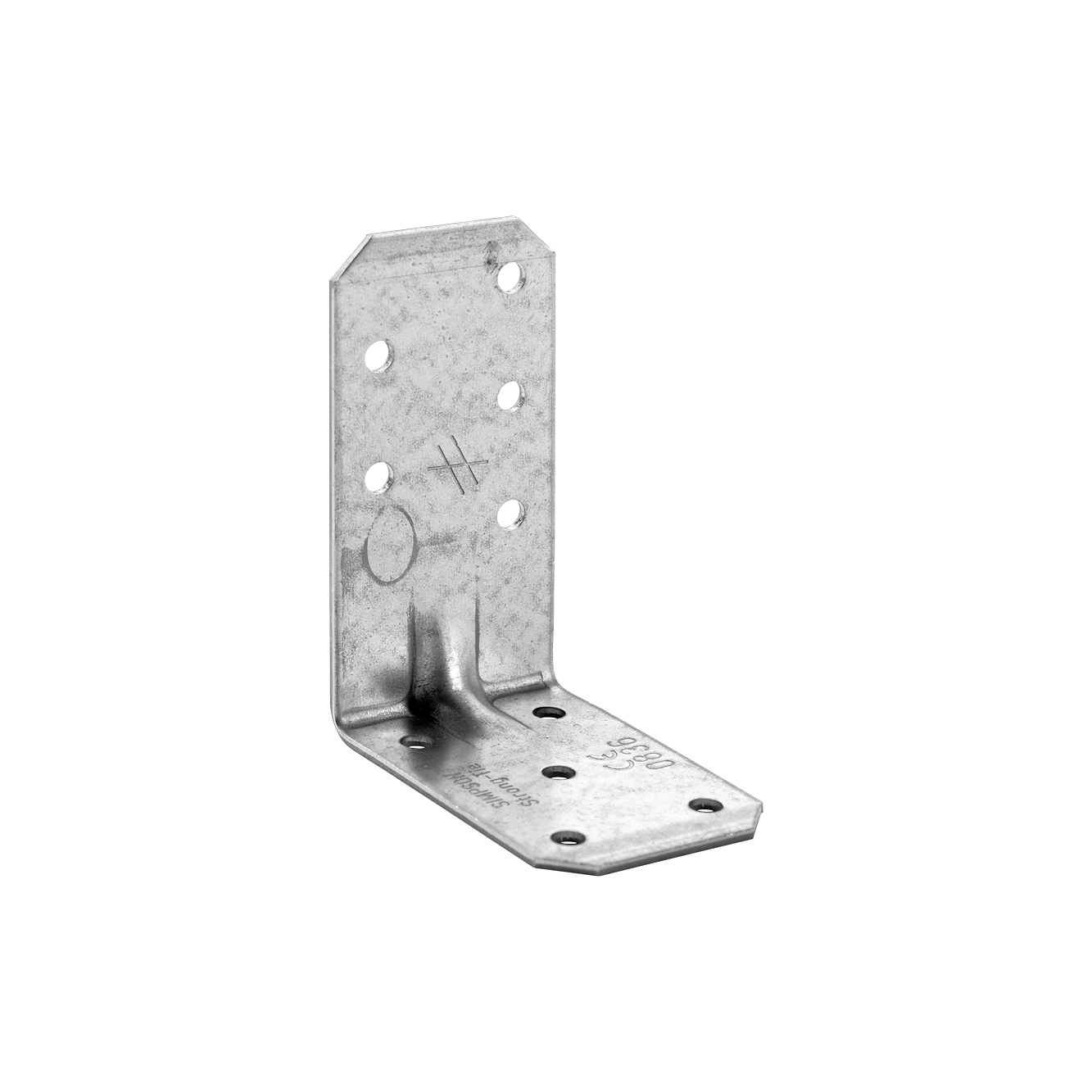

AA60280 Winkelverbinder werden aus 2,0 mm dickem, feuerverzinktem Stahlblech hergestellt und sind mit einer kleinen Rippenverstärkung versehen.

Technisches Datenblatt

CE Kennzeichnung

ETA

Nutzungsklasse 2

In Connector Selector verfügbar

Produkt-Details

Bilder

Eigenschaften

Material

Stahlsorte:

S250 GD + Z275 gemäß DIN EN10346

Korrosionsschutz:

275 g/m² beidseitig – entsprechend einer Zinkschichtdicke von ca. 20 μm

Vorteile

Auch bei geringen Holzabmessungen einsetzbar.
Lastaufnahme in allen Richtungen.

Anwendung

Anwendbare Materialien

Auflager:

Holz, Holzwerkstoffe

Aufzulagerndes Bauteil:

Holz, Holzwerkstoffe

Anwendungsbereich

Die Winkelverbinder AA60280 sind vielseitig einsetzbar, auch dort, wo bei geringen Holzabmessungen stabile Anschlüsse hergestellt werden sollen.
Sie werden u.a. für Anschlüsse von kreuzenden Balken in kleineren Holzkonstruktionen eingesetzt.

Technische Daten

Abmessungen

Abmessungen

Artikel	Abmessungen [mm]				Schenkel A	Schenkel B
Artikel	A	B	C	t	Ø5 [mm]	Ø5 [mm]
AA60280	83	62	40	2	5	5

Tragfähigkeiten

Artikel	Tragfähigkeiten - Balken an Balken - Vollausnagelung
	Verbindungsmittel		Charakteristische Tragfähigkeit C24 - 2 Winkelverbinder je Anschluss [kN]
	Schenkel A	Schenkel B	R_1.k		R_2.k = R_3.k		R_4.k = R_5.k
	Anzahl	Anzahl	CNA4.0x40	CNA4.0x60	CNA4.0x40	CNA4.0x60	CNA4.0x40	CNA4.0x60
AA60280	5	5	2.9	4.5	4.1	6.2	min (1,4; 1,3 / kmod )	min (2,2; 2,1 / kmod )

* Tragfähigkeitsangaben für b = 80 mm und e = 120 mm

Bemessung

Für die Überlagerung der Einwirkungen ist nachzuweisen:

CAD Bibliothek

DWG (2D)	REVIT (2D)	DWG (3D)	REVIT (3D)	SAT	XML
aa60280-2d.dwg	Keine Daten verfügbar.	aa60280.dwg	Keine Daten verfügbar.	jhmi114-40.sat jhmi114-78.sat jhmi140-40.sat jhmi140-78.sat jhmi145-47.sat jhmi145-50.sat jhmi195-40.sat jhmi195-47.sat jhmi195-50.sat jhmi195-61.sat jhmi195-62.sat jhmi195-66.sat jhmi195-74.sat jhmi195-75.sat jhmi195-91.sat jhmi195-96.sat jhmi200-100.sat jhmi200-125.sat jhmi200-150.sat jhmi200-47.sat jhmi200-61.sat jhmi200-72.sat jhmi200-75.sat jhmi200-91.sat jhmi225-100.sat jhmi225-125.sat jhmi225-150.sat jhmi225-40.sat jhmi225-40r45.sat jhmi225-47.sat jhmi225-47l45.sat jhmi225-47r45.sat jhmi225-50.sat jhmi225-53.sat jhmi225-61.sat jhmi225-61l45.sat jhmi225-61r45.sat jhmi225-66.sat jhmi225-70.sat jhmi225-72.sat jhmi225-75.sat jhmi225-78.sat jhmi225-91.sat jhmi225-96.sat jhmi230-75.sat jhmi235-40.sat jhmi235-45.sat jhmi235-50.sat jhmi235-61l45.sat jhmi235-61r45.sat jhmi235-62.sat jhmi235-74.sat jhmi235-96.sat jhmi240-100.sat jhmi240-40.sat jhmi240-47.sat jhmi240-50.sat jhmi240-52.sat jhmi240-53.sat jhmi240-61.sat jhmi240-61l45.sat jhmi240-61r45.sat jhmi240-66.sat jhmi240-70.sat jhmi240-72.sat jhmi240-78.sat jhmi240-91.sat jhmi240-96.sat jhmi245-100.sat jhmi245-45.sat jhmi245-50.sat jhmi245-62.sat jhmi245-66.sat jhmi245-74.sat jhmi245-75.sat jhmi245-96.sat jhmi250-100.sat jhmi250-75.sat jhmi275-75.sat jhmi300-100.sat jhmi300-40.sat jhmi300-47.sat jhmi300-50.sat jhmi300-53.sat jhmi300-61.sat jhmi300-61l45.sat jhmi300-61r45.sat jhmi300-66.sat jhmi300-70.sat jhmi300-72.sat jhmi300-74.sat jhmi300-75.sat jhmi300-78.sat jhmi300-91.sat jhmi300-96.sat jhmi350-100.sat jhmi350-40.sat jhmi350-47.sat jhmi350-50.sat jhmi350-52.sat jhmi350-53.sat jhmi350-61.sat jhmi350-66.sat jhmi350-70.sat jhmi350-72.sat jhmi350-75.sat jhmi350-78.sat jhmi350-91.sat jhmi375-100.sat jhmi375-75.sat jhmi390-75.sat jhmi400-100.sat jhmi400-45.sat jhmi400-47.sat jhmi400-50.sat jhmi400-52.sat jhmi400-61.sat jhmi400-66.sat jhmi400-70.sat jhmi400-72.sat jhmi400-74.sat jhmi400-75.sat jhmi400-91.sat jhmi420-100.sat jhmi420-75.sat jhmir225-40-100.sat jhmir225-47-100.sat jhmir245-100-100.sat jhmir245-50-100.sat jhmir245-75-100.sat jhmir300-100-100.sat jhmir300-50-100.sat jhmir300-75-100.sat aa60280.sat	aa60280.zip
