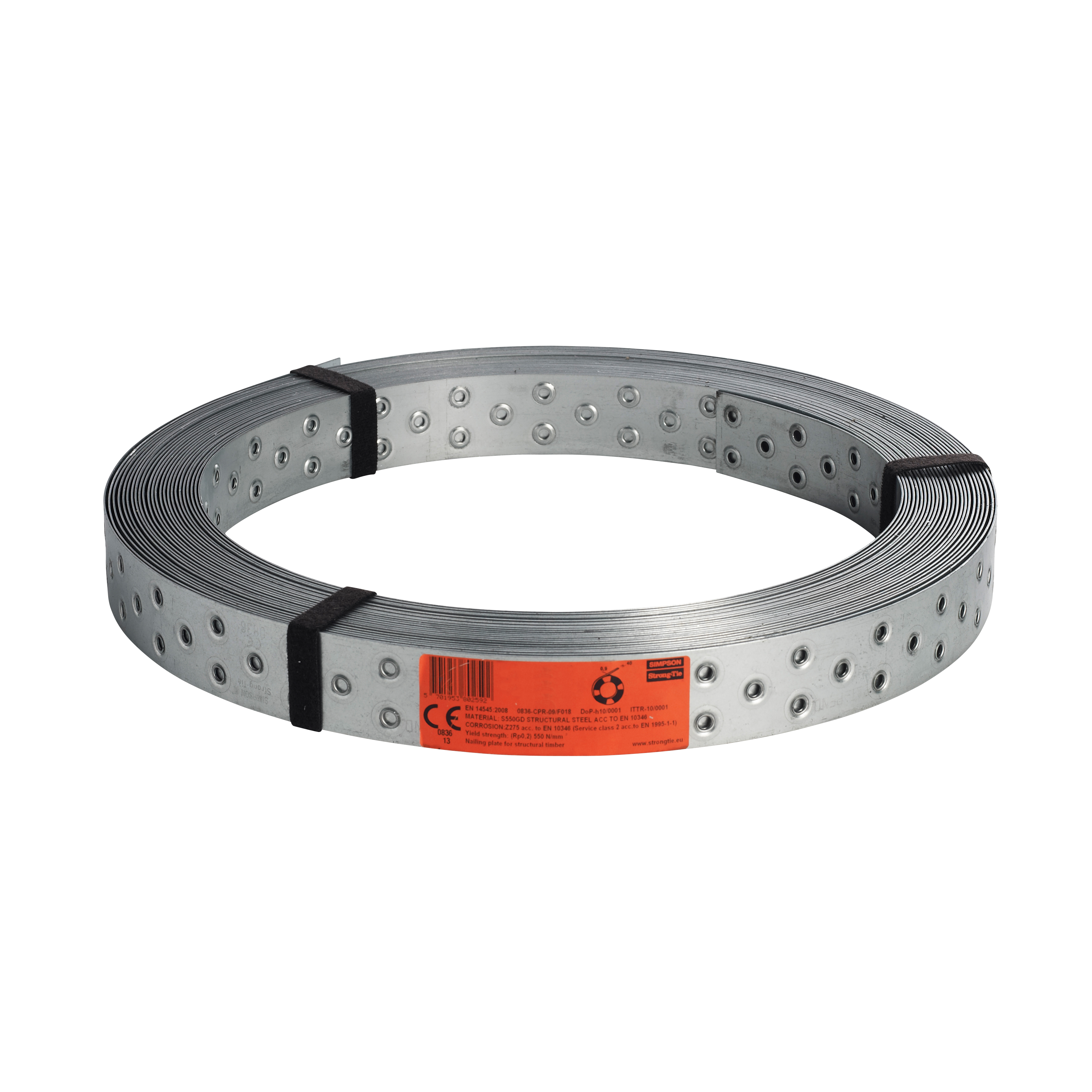

BAN09

Windrispenband

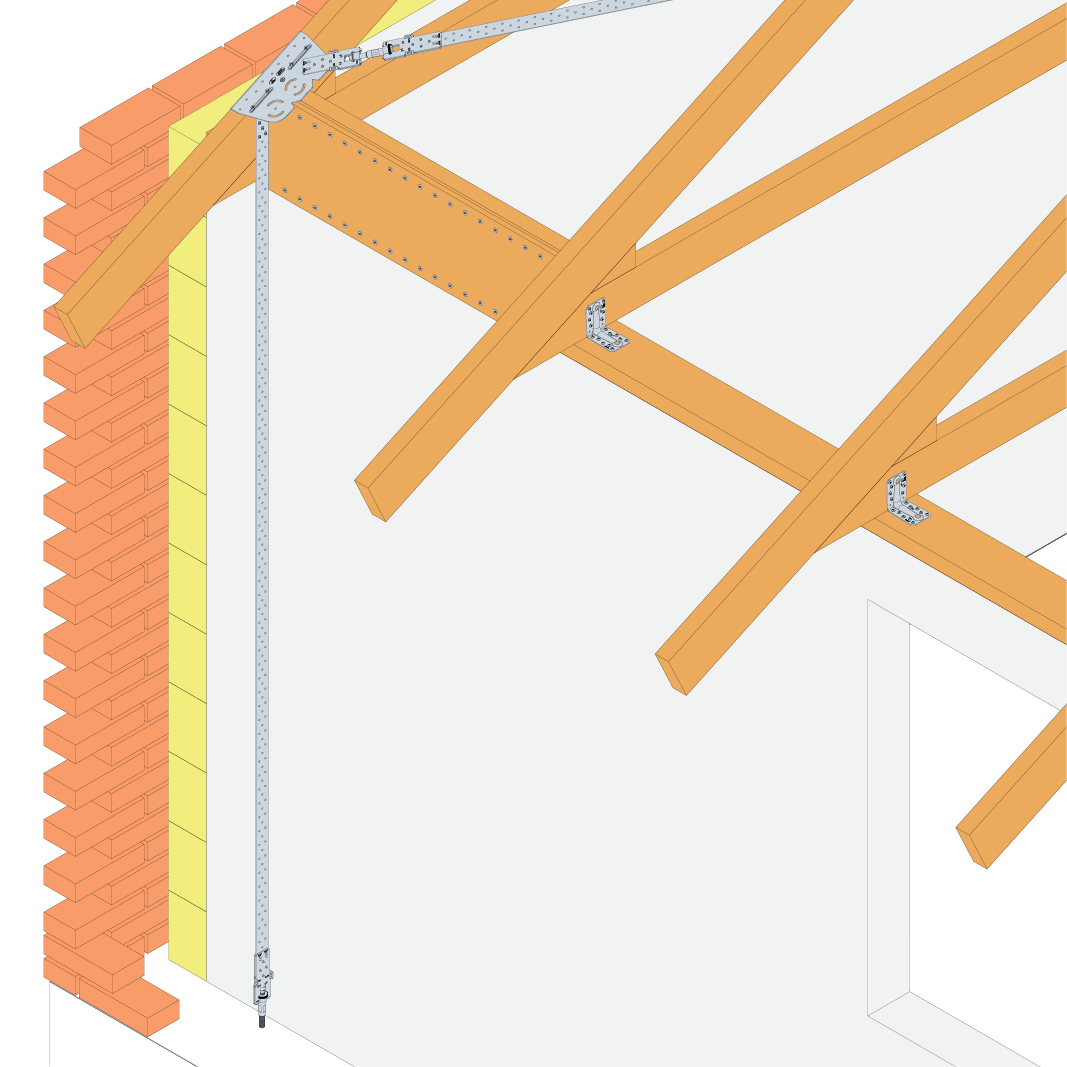

Die BAN09 Windrispenbänder können zur Aussteifung von Holz- und Dachkonstruktionen verwendet werden. Das neue BAN094050 ist mit einer 0,9 mm Ausgangsdicke sehr leicht und lässt sich auch gut handhaben.

Bei der Entwicklung hat man auf diesen neuartigen Lochtyp gesetzt, den sogenannten "Strong Holes". Diese Löcher werden nicht gestanzt, sondern durch Verdrängen des Materials hergestellt. Diese Produktionsmethode bewirkt, dass die Tragfähigkeit im Vergleich zu Bändern mit gestanzten Löchern nicht reduziert werden muss.



CE Kennzeichnung
Nutzungsklasse 2
Galvanisch verzinkter Stahl 20µm

Produkt-Details

Bilder

Eigenschaften

Material

Stahlqualität:

  • S550GD + Z275 according to EN10346

Korrosionsschutz:

  • 275 g/m2 beidseitig - entsprechend einer Zinkschichtdicke von ca. 20 μm

Vorteile

  • Gleiche Tragfähigkeit wie bei herkömlichen Windrispenbändern
  • Erhebliche Gewichtsreduktion; dadurch große Vorteile bei der Handhabung auf dem Dach
  • Produktionsbedingte seitliche Krümmung wie bei herkömmlichen Bändern entfallen
  • Geringerer Biegewiderstand

Technische Daten

Abmessungen

Abmessungen

Artikel Abmessungen Löcher
A [mm] B [m] t [mm] Ø
BAN09405040500.95

Das BAN094050 besitzt die praktische Metermakierung.

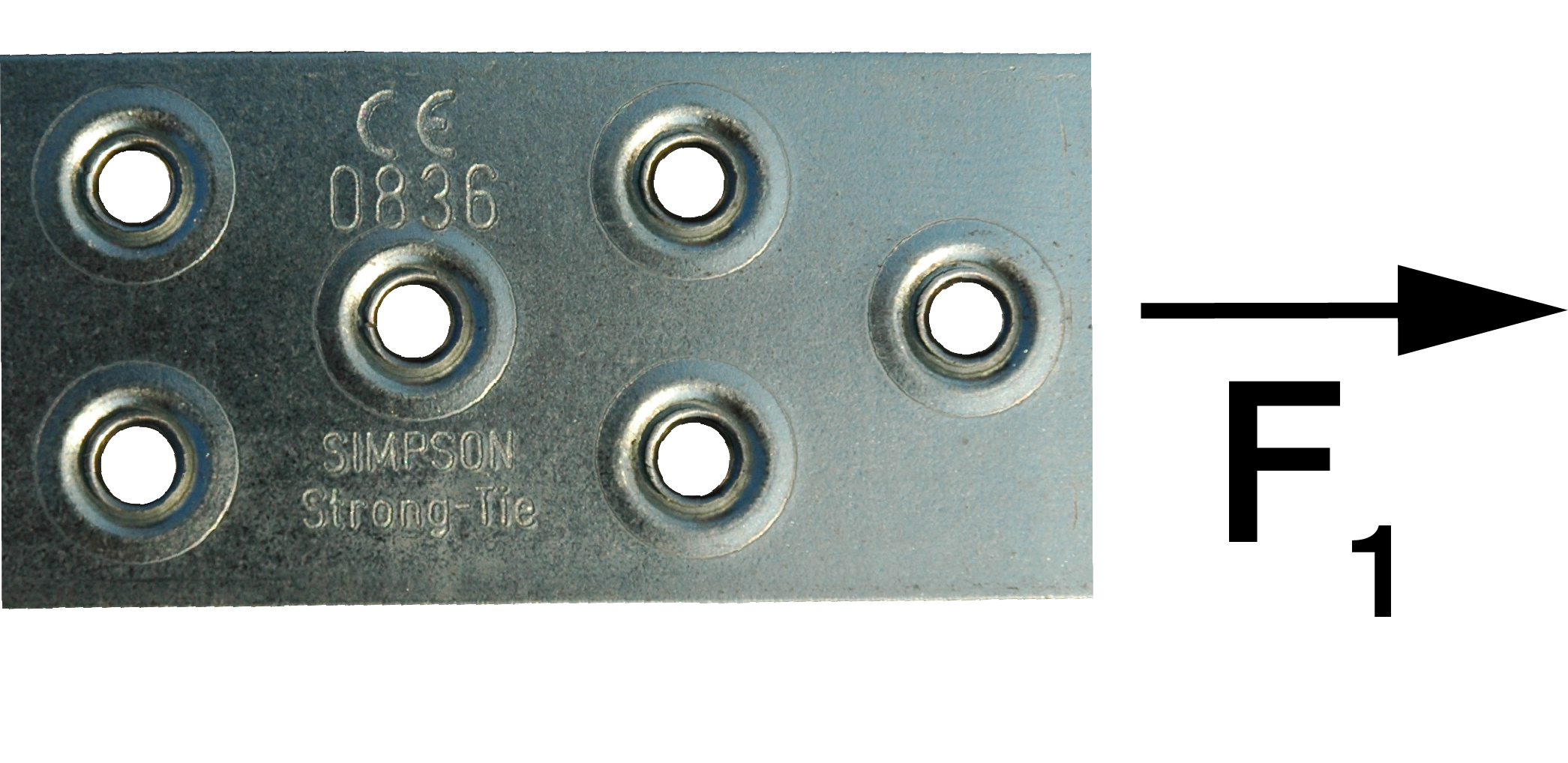

Charakteristischen Tragfähigkeiten

Artikel Charakteristische Tragfähigkeit R1.k - Holz C24 [kN]
Max. Tragfähigkeit CNA4.0x40 CNA4.0x50
BAN09405017.81.83 x n2.22 x n

n= effektive Anzahl der Nägel gem. EN1995 ; 8.3.1.1 (8)

Installation

Installation

Eignungsnachweise

Leistungserklärung (DoP)
