BAN

Windrispenband

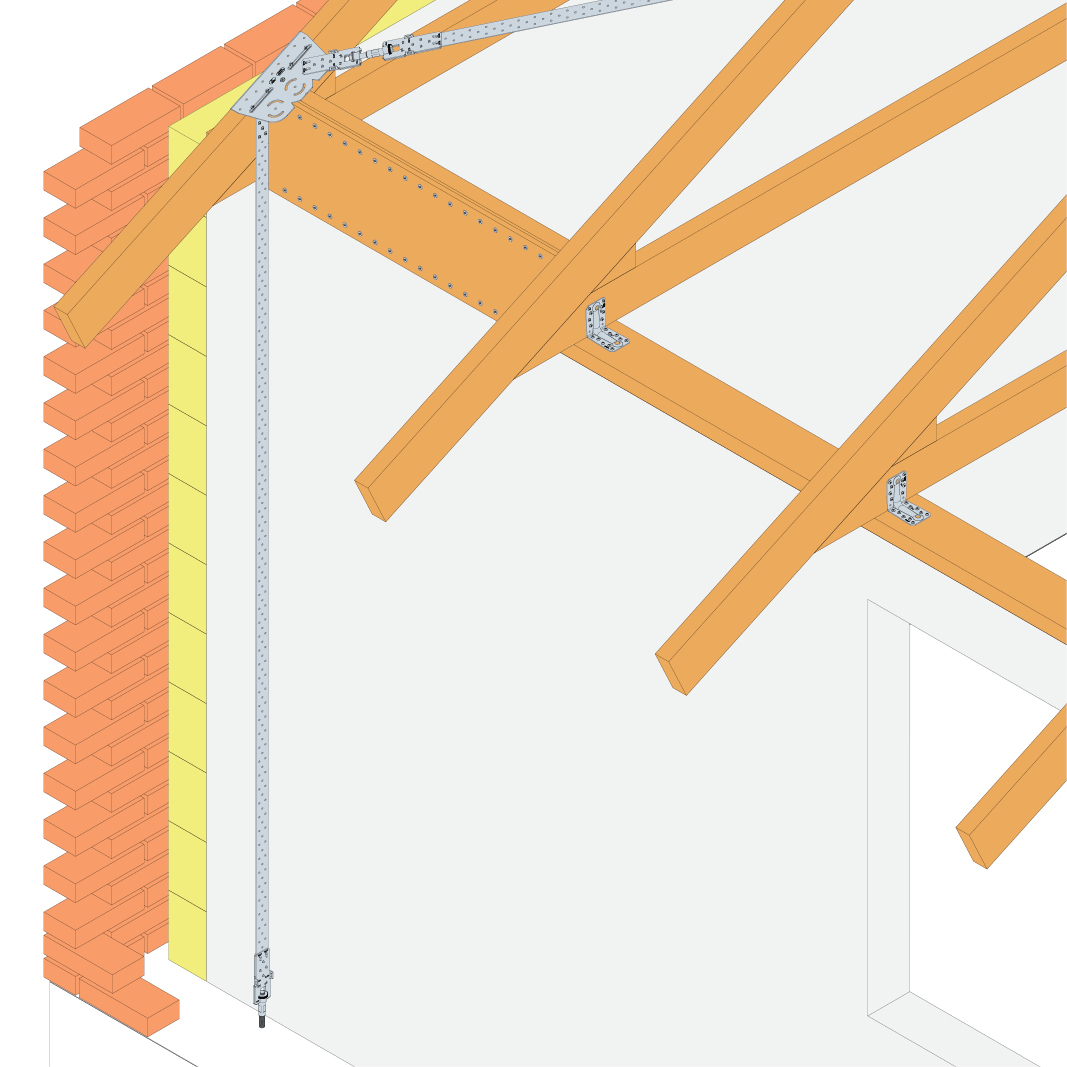

Die BAN Windrispenbänder werden in Aussteifungsverbänden von Dachkonstruktionen als Zugstäbe eingesetzt.

Das neue BAN094050 ist mit einer 0,9 mm Ausgangsdicke sehr leicht und lässt sich auch gut handhaben. Bei der Entwicklung hat man auf diesen neuartigen Lochtyp gesetzt, den sogenannten "Strong Holes". Diese Löcher werden nicht gestanzt, sondern durch Verdrängen des Materials hergestellt. Diese Produktionsmethode bewirkt, dass die Tragfähigkeit im Vergleich zu Bändern mit gestanzten Löchern nicht reduziert werden muss.

CE Kennzeichnung
Nutzungsklasse 2
Galvanisch verzinkter Stahl 20µm

Produkt-Details

Bilder

Eigenschaften

Material

Stahlqualität:

  • t = 0,9 mm : S550 GD + Z 275
  • t = 1.5 mm : S350 GD + Z 275
  • t ≥ 2.0 mm : S 250 GD +Z 275 gemäß DIN EN 10346

Korrosionsschutz:

275 g/m2 beidseitig - entsprechend einer Zinkschichtdicke von ca. 20 μm

  • In der Edelstahlausführung ( 1.4401 ) ist das Windrispenband BAN204025S als Standardprodukt erhältlich, andere Größen auf Anfrage.

Vorteile

  • Bei höheren Belastungen können mehrere Bänder nebeneinander eingebaut werden.
  • In diesen Fällen werden die BNSP Spanngeräte empfohlen, um ein gleichmäßiges Spannen der Bänder zu ermöglichen.

Vorteile des neuen BAN09:

  • Gleiche Tragfähigkeit wie bei herkömlichen Windrispenbändern
  • Erhebliche Gewichtsreduktion; dadurch große Vorteile bei der Handhabung auf dem Dach
  • Produktionsbedingte seitliche Krümmung wie bei herkömmlichen Bändern entfallen
  • Geringerer Biegewiderstand

Anwendung

Anwendbare Materialien

Auflager:

  • Holz, Holzwerkstoffe

Aufzulagerndes Bauteil:

  • Holz, Holzwerkstoffe

Anwendungsbereich

  • Windripsenbänder können vielseitig für Baukonstruktionen verwendet werde, dienen aber hauptsächlich zur Aussteifung von Dachkonstruktionen.

Technische Daten

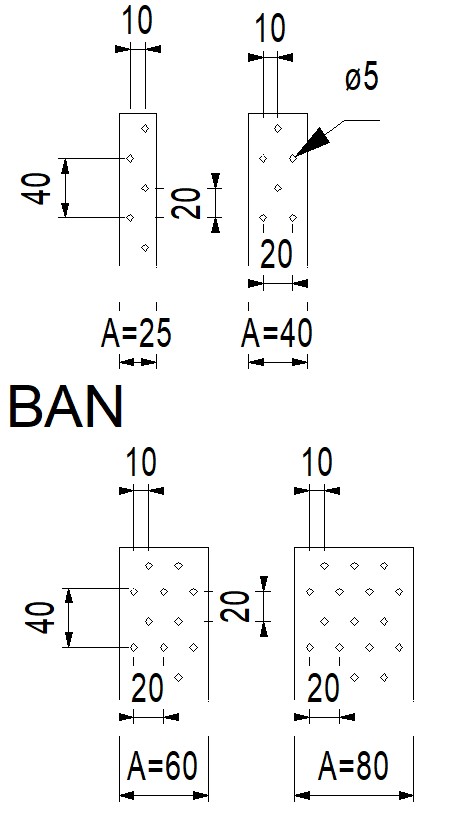

Abmessungen

Abmessungen (mm)

Artikel Abmessung Löcher
A [mm] B [m] t [mm] Ø [mm]
BAN202510251025
BAN202525252525
BAN154025*) **)40251.55
BAN204025*)402525
BAN154050*) **)40501.55
BAN204050*)405025
BAN304050405035
BAN156050**)60501.55
BAN206050605025
BAN158025**)80251.55
BAN208025802525
BAN094050*) ***)40500.95

*) mit Metermarkierung

**) Material: S350GD

***) Material: S550GD   -  Für weitere Informationen, siehe eigene Produktseite: BAN09

Charakt. Werte der Tragfähigkeit

Artikel Charakter. Tragfähigkeiten R1,k (kN) min. von:
Stahl Tragfähigkeit; - mit Verwendung von CNA4,0x
35 40 50 60
BAN20251011.91,66 x n1,85 x n2,22 x n2,36 x n
BAN20252511.91,66 x n1,85 x n2,22 x n2,36 x n
BAN154025*) **)171,66 x n1,85 x n2,22 x n2,36 x n
BAN204025*)17.81,66 x n1,85 x n2,22 x n2,36 x n
BAN154050*) **)171,66 x n1,85 x n2,22 x n2,36 x n
BAN204050*)17.81,66 x n1,85 x n2,22 x n2,36 x n
BAN30405026.71,66 x n1,85 x n2,22 x n2,36 x n
BAN156050**)25.51,66 x n1,85 x n2,22 x n2,36 x n
BAN20605026.71,66 x n1,85 x n2,22 x n2,36 x n
BAN158025**)341,66 x n1,85 x n2,22 x n2,36 x n
BAN20802535.61,66 x n1,85 x n2,22 x n2,36 x n
BAN094050*) ***)17.81,66 x n1,85 x n2,22 x n2,36 x n

n: Nagelanzahl am Verankerungspunkt

Bemessung:



Installation

Installation

Befestigung

  • Der Anschluss an das Holz erfolgt mit CNA4,0xℓ Kammnägeln oder CSA5,0xℓ Schrauben.
  • Der Anschluss an das Simpson Strong-Tie® Windverbandsystem erfolgt mit Clips BF25M5 oder BF4060M5.

Technische Hinweise

Eignungsnachweise

Leistungserklärung (DoP)

Verwandte Produkte

CAD Bibliothek

DWG (2D) REVIT (2D) DWG (3D) REVIT (3D) SAT XML
Keine Daten verfügbar.
Keine Daten verfügbar.
Keine Daten verfügbar.
Keine Daten verfügbar.
Keine Daten verfügbar.
Keine Daten verfügbar.
