BPST

Windaussteifungssystem Bandlock® Pro

Das Bandlock® Pro BPST Spanngerät zieht 2 Windrispenbänder fest zusammen, es verbleibt dauerhaft in der Konstruktion und ist nachspannbar.

Der Zusammenbau mit dem patentierten Schnellverschluss ist denkbar einfach.

BPST Spanngerät ist für Windrispenbänder mit 40 mm Breite geeignet.

Technisches Datenblatt
CE Kennzeichnung
CE Kennzeichnung
ETA
ETA
Neu
Neu
EPD
EPD
Innen
Innen
Feuerverzinkter Stahl Z275
Feuerverzinkter Stahl Z275
Nutzungsklasse 2
Nutzungsklasse 2
BPST_SSTBP_homepage_PL_pl
BPST_SSTBP_homepage_SE_sv
BPST_SSTBP_homepage_DK_da

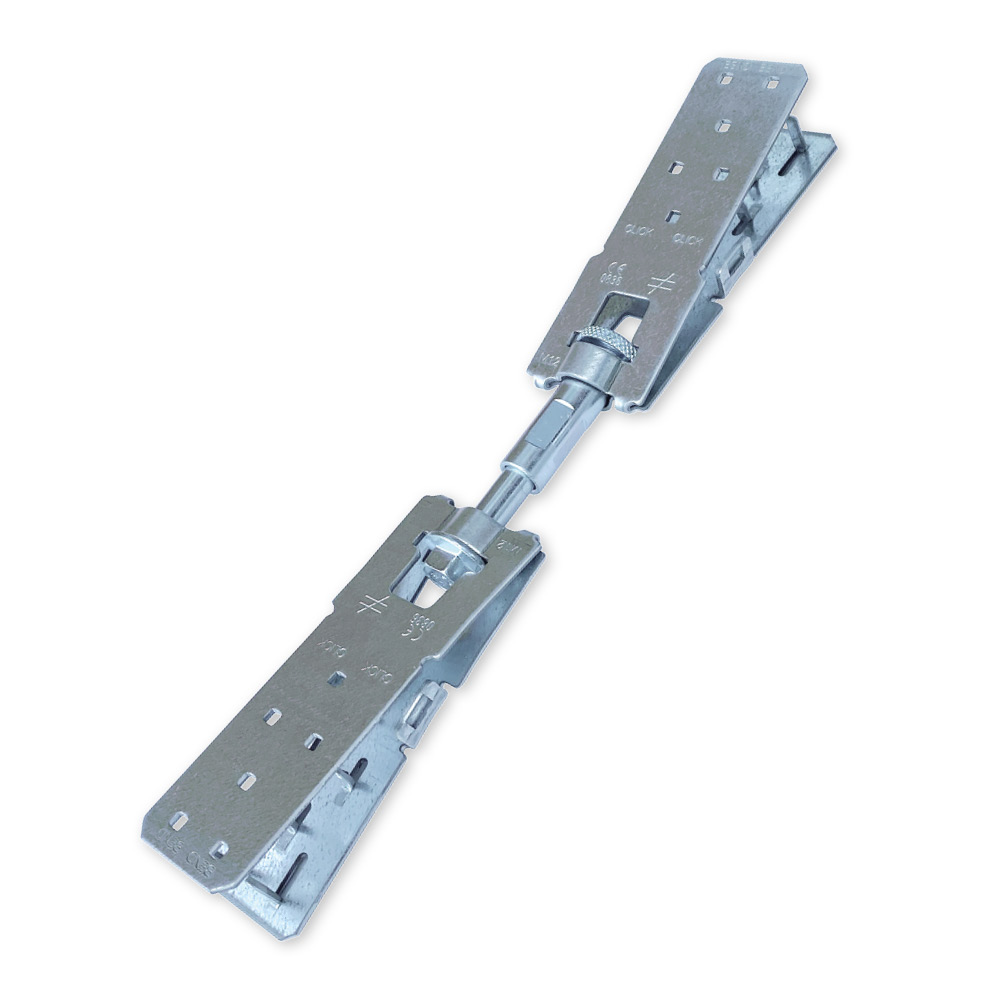

BPST Main.jpg

Produkt-Details

Bilder

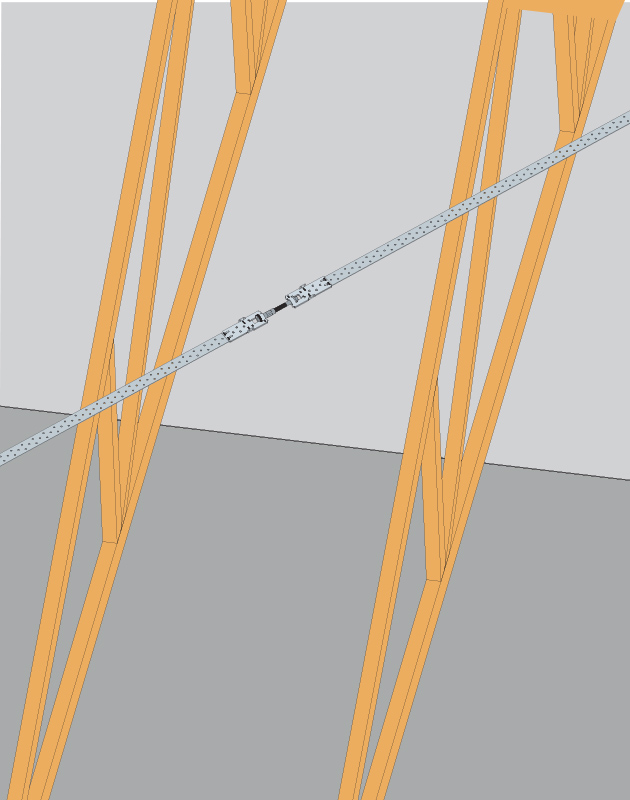

C_BPST_InstDtl_Ill_Prod_Strap-to-roof_EU_EU (1).jpg

Eigenschaften

Material

Stahlqualität:

S 250 GD +Z 275 gemäß DIN EN 10346

Korrosionsschutz:

275 g/m2 beidseitig - entsprechend einer Zinkschichtdicke von ca. 20 μm

Vorteile

  • CE gekennzeichnet
  • Schnelle und sicher Montage, keine losen Kleinteile mehr
  • Kompatibel mit 40 mm Windrispenbad mit Standardlochung
  • Verstellbereich in der Länge bis 40 mm

Anwendung

Anwendungsbereich

  • Zur wirtschaftlichen Anwendung der Simpson Strong-Tie Windrispenbänder gibt es Zusatzprodukte, welche zur einfachen Lösung der Anschlussprobleme entwickelt wurden. Zusammengefasst werden die Produkte dieser Gruppe Windaussteifungssystem genannt.
  • Windrispenbänder können mit dem BPST auf einfache Weise gestoßen werden.
  • Durch Drehen der Rändelschraube besteht die Möglichkeit einer Vor- bzw. Nachspannung.
  • Die Verbindung zwischen den Anschlusslaschen und dem Band wird ohne zusätzliche, lose Verbindungsmittel erreicht, durch einfaches "einrasten, umbiegen, andrücken"   -  *CLICK*CLICK*

Anwendbare Materialien

Windrispenband an Windrispenband

Technische Daten

Abmessungen

Abmessungen

Abmessungen
Abmessungen
ReferenzVerbinder Abmessungen
SonstigesProduktabmessungen[mm]
Anzahl pro BeutelGewicht[kg]A[mm]B[mm]t[mm]Verstellbereich[mm]
BPST100.6451325-365250

Charakteristische Werte der Tragfähigkeiten

ReferenzBracing capacity
Charakteristische Tragfähigkeiten[kN]
R₁,ₖ[kN]
BPST27.5

Die Werte der Tabelle beziehen sich alle auf eine Anwendung mit 6 Stiften, von denen 2 umgebogen sind.

kmod ist mit 1,0 anzusetzen

Installation

Installation

Installation

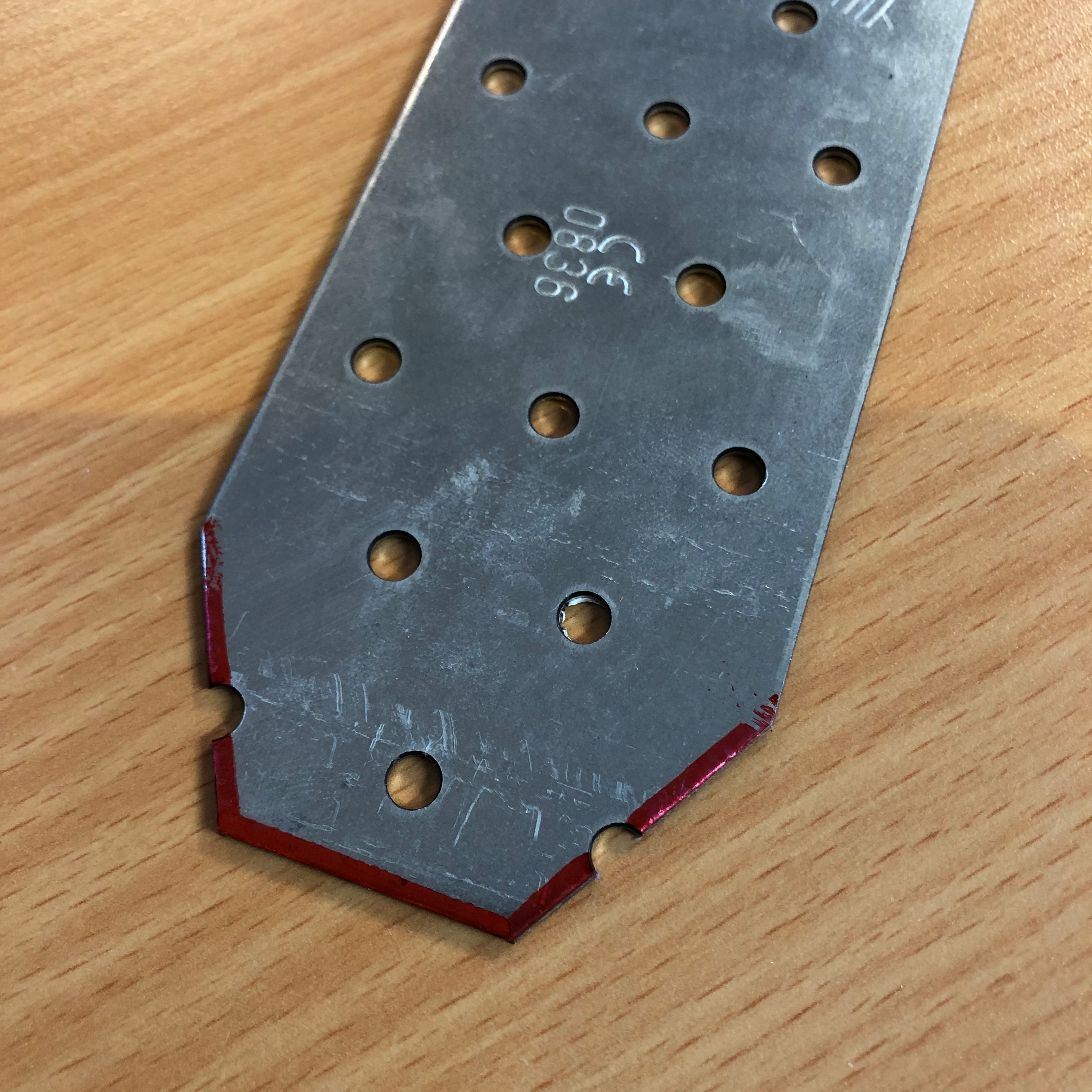

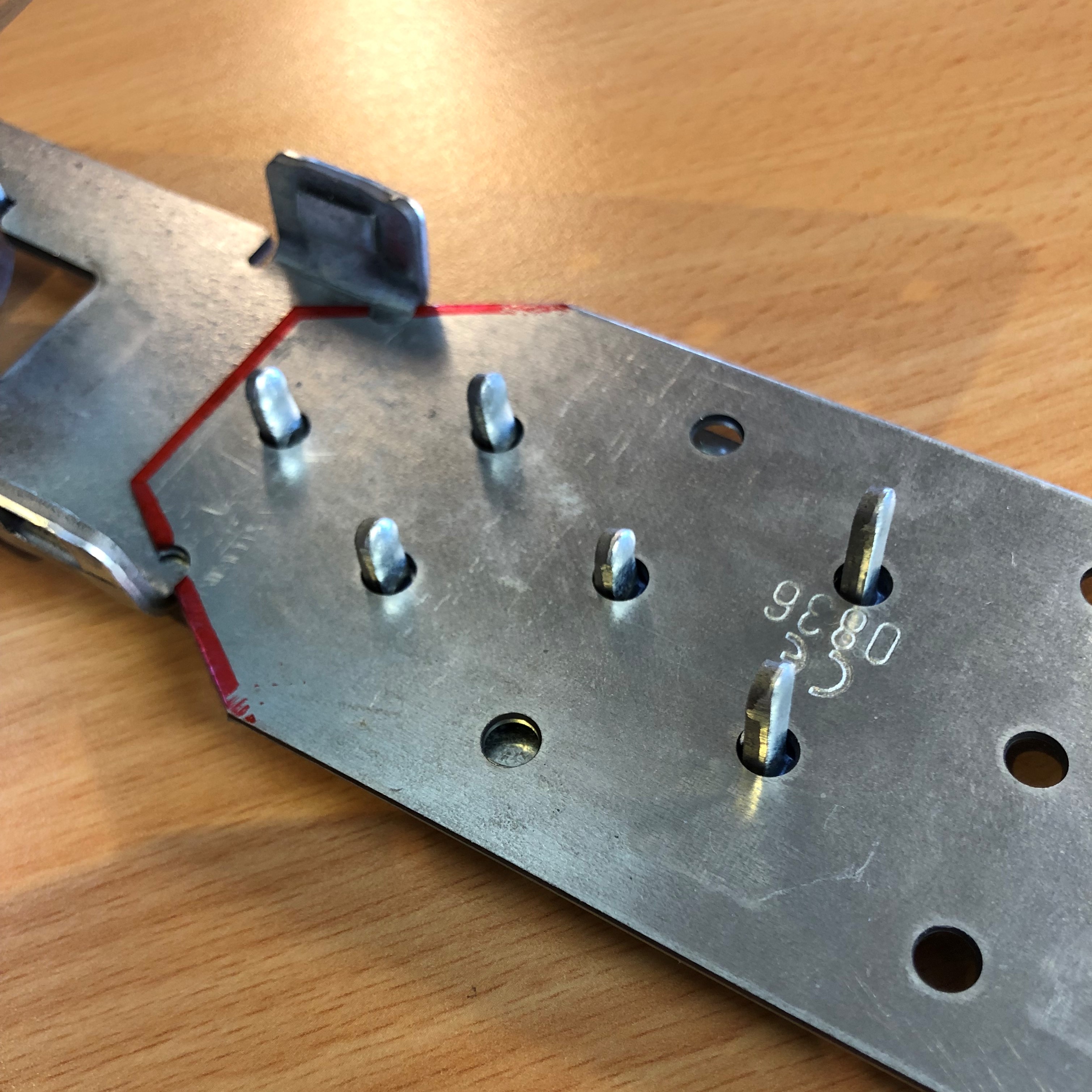

  • Das Windripenband in den geöffneten Bandlock® Pro, über die aufgestellten Stifte einlegen.
  • Deckel und Boden des Bandlock Pro mit einer Zange zusammendrücken, bis der Deckel in die beiden seitlichen Klemmen eingerastet ist. *CLICK*CKLICK*
  • Die beiden vorderen, überstehenden Stifte der Zange zur Gewindeseite hin umbiegen und andrücken.
  • Das Windripsenband über die Rändelschraube vorspannen und mit einem Maulschlüssel (SW 15) anziehen.

BPST Installation 1.jpg
BPST Installation 2.jpg
BPST Installation 3.jpg

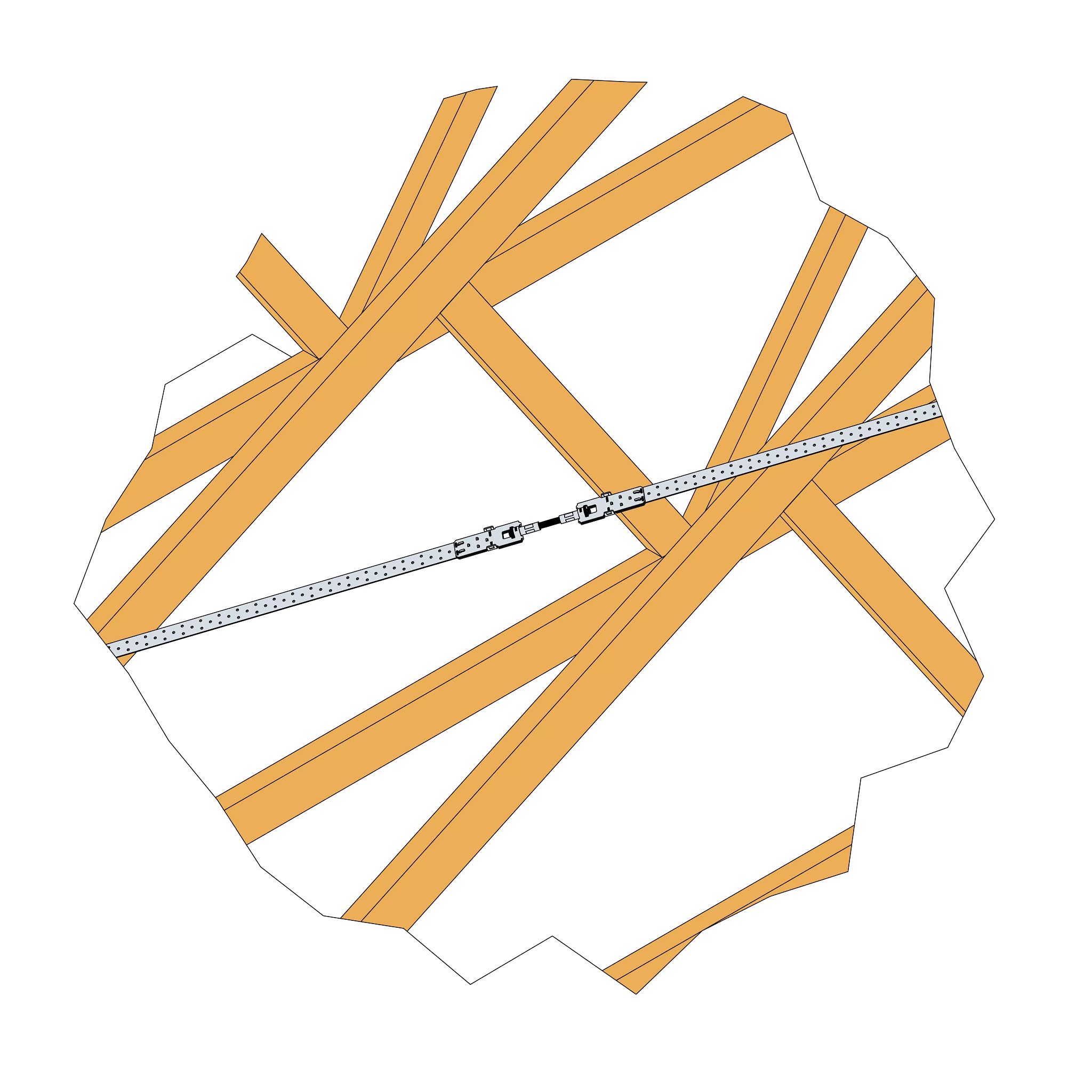

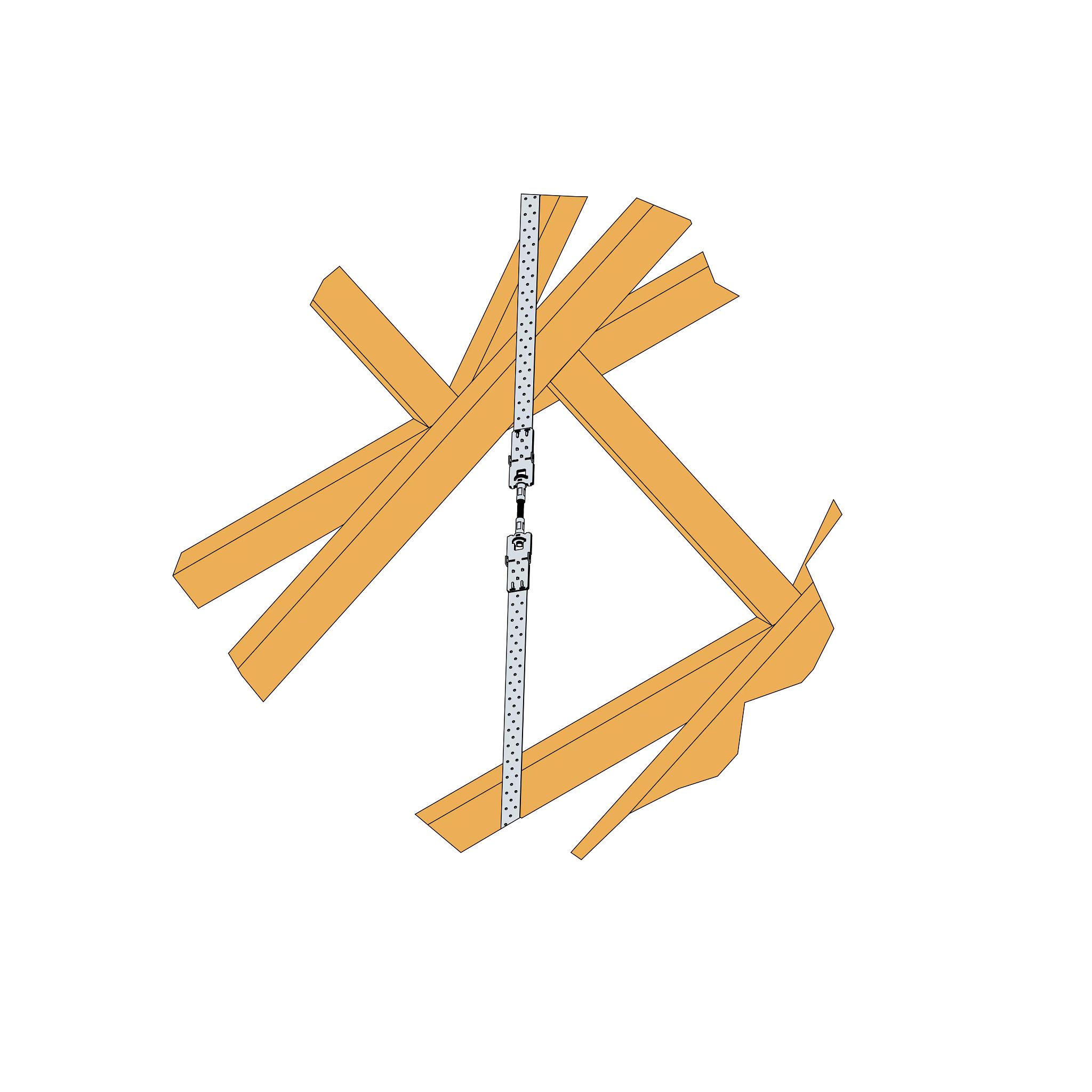

BPST Strap to Strap.jpg

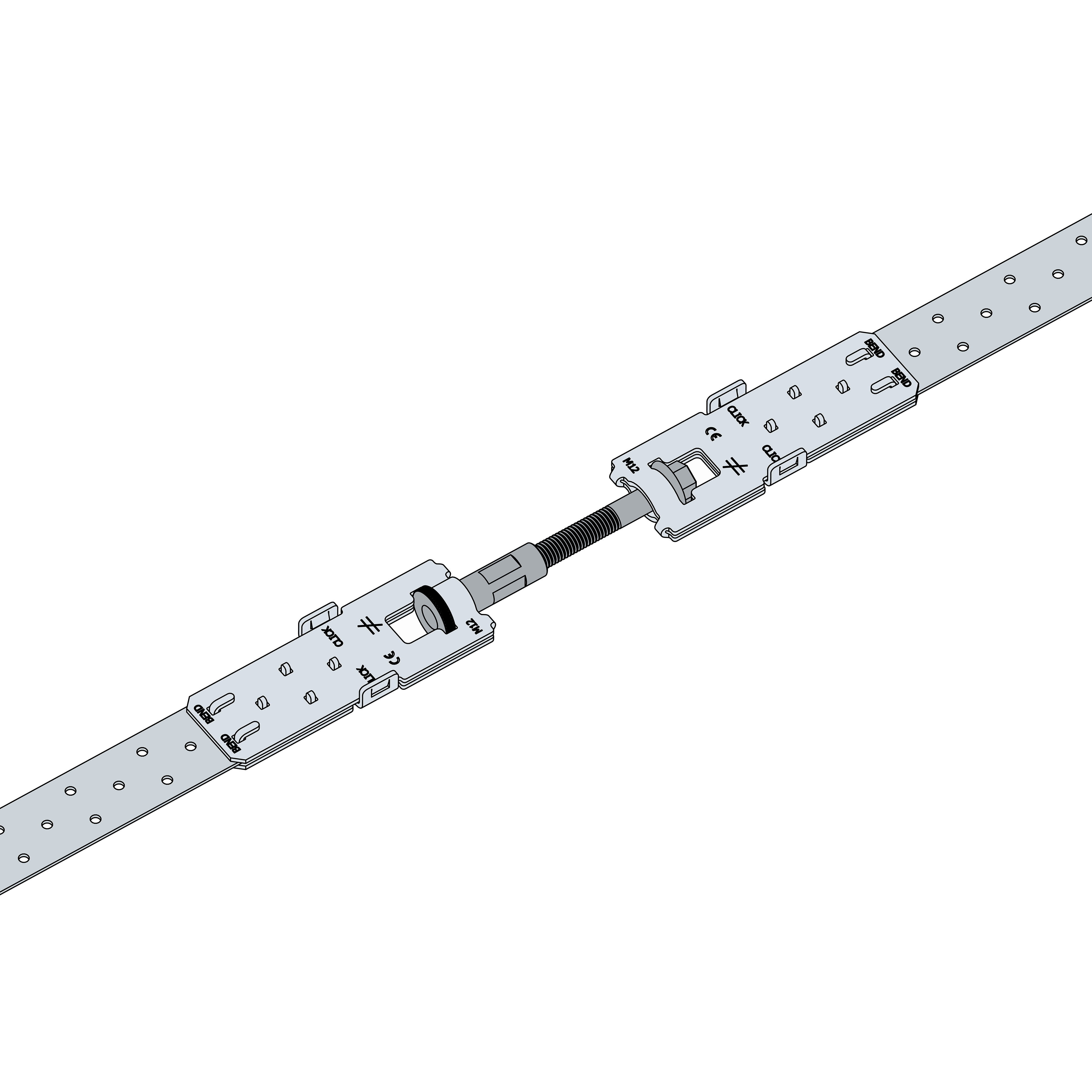

BPST installation Zoom.jpg

Eignungsnachweise

Leistungserklärung (DoP)

de-dop-e10-0440-06-s.pdf
Verlauf anzeigen
de-dop-e10-0440-05.pdf
de-dop-e10-0440-issue-4.pdf
de-dop-e10-0440-issue-3.pdf
de-dop-e10-0440-issue-2.pdf
fd2357d778f6680f3c20ad590942ea6d93e4206e.pdf

Europäische Technische Bewertung (ETA)

eta-10-0440-2020-11-12.pdf
Verlauf anzeigen
eta100440-sst-roof-connectors-r4-2019.pdf

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors

Downloads

  • BPST Spanngerät - Bandlock® Pro

    BPST Spanngerät - Bandlock® Pro

    Mit dem BPST Spanngerät samt dem patentierten Schnellverschluss zur Befestigung des Windrispenbandes aus dem neuen Bandlock® Pro Connector System, setzt Simpson Strong Tie® den Maßstab an Innovationen erneut hoch an.
