VT-HP®

Verbundmörtelsystem

Professionell und leistungsstark

Der VT-HP^® ist ein hochleistungsfähiges Injektionsmörtelsystem auf Vinylesterharzbasis zugelassen für Verankerungen in gerissenem / ungerissenem Beton C20/25 - C50/60, in Mauerwerk und bei seismischen Einwirkungen der Leistungskategorien C1/C2.

Technisches Datenblatt

CE Kennzeichnung

ETA

Außen

Feuerwiderstandsklasse R 180

Verwendbar in feuchten Umgebungsbedingungen

Innen

Widerstand gegen kurzfristige Stoßlasten (Erdbeben, Explosion etc.)

Produkt-Details

Eigenschaften

Baustoffe

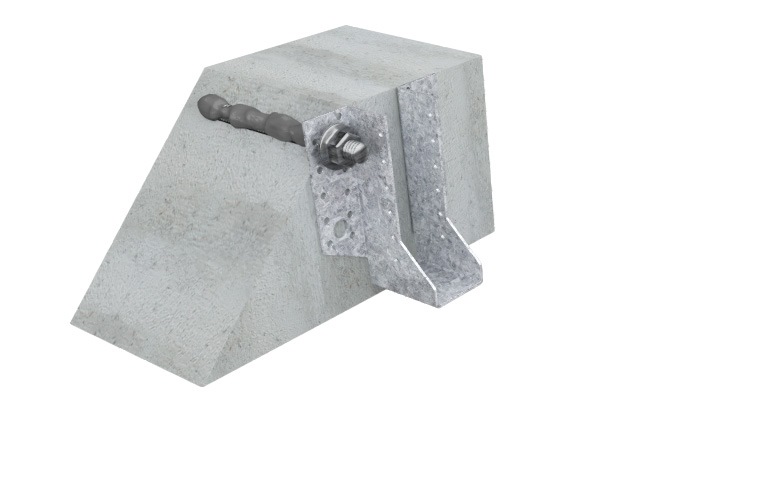

Beton C20/25 – C50/60 (gerissen /ungerissen)
Leichtbeton- Hohlblocksteine (Bloc Creux B40)
Leichtbeton - Vollsteine
Kalksand-Vollsteine (KS)
Kalksand-Lochsteine (KSL)
Porenbeton (AAC6)
Vollziegel
Hochlochziegel (Porotherm Homebric; BGV-Thermo, Calibric R+; Urbanbric; Brique Creuse C40; Blocci Leggeri; Doppio Uni)

Ausführung

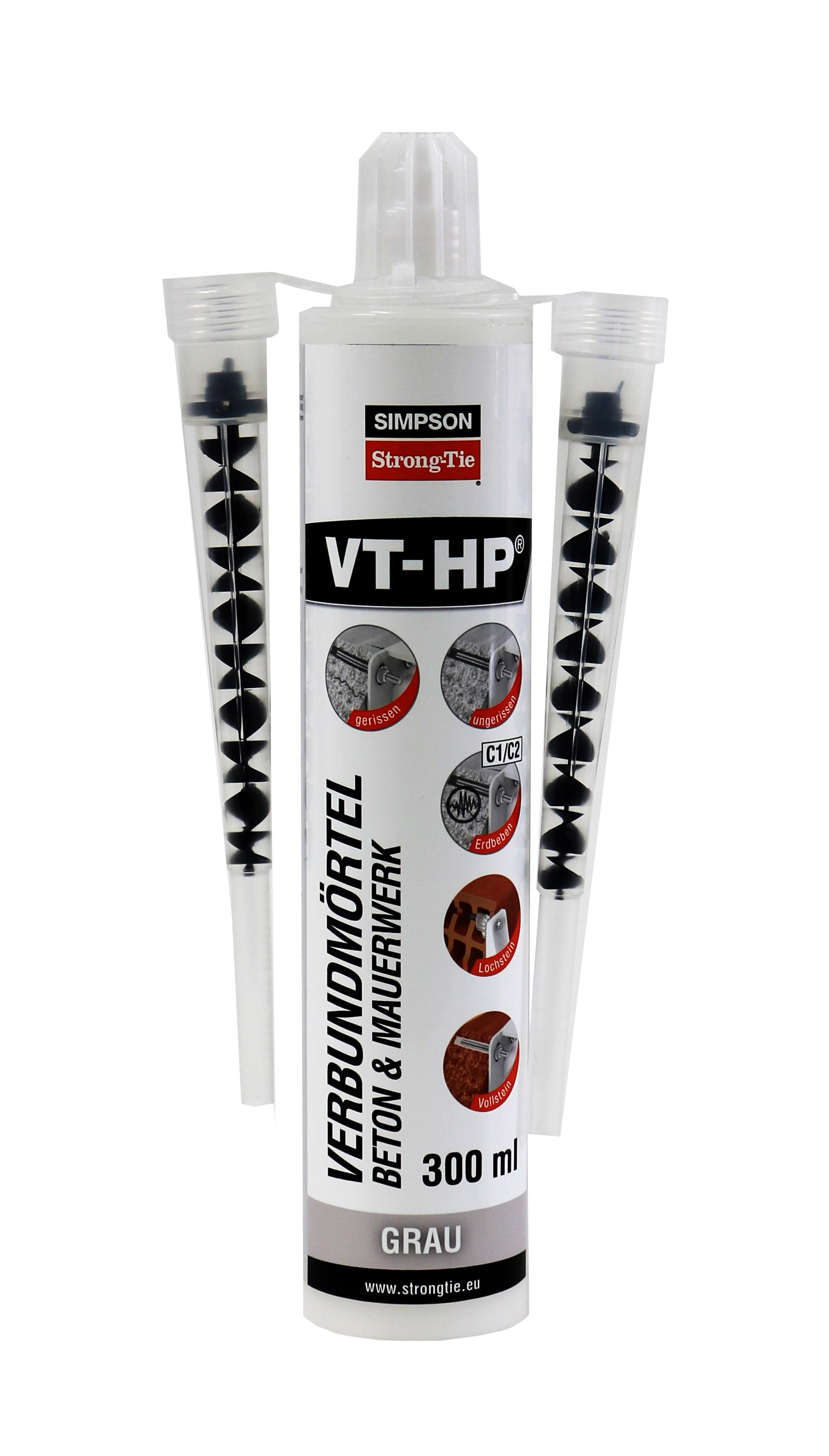

VT-HP® Injektionsmörtelkartuschen 300 ml (Side-by side)
handelsübliche Gewindestangen M8 - M30 (galvanisch verzinkt, HDG, nichtrostender Stahl A2, A4 & HCR) mit Werksprüfzeugnis 3.1 gem. EN 10204
Betonstahl B500B: Ø8 - Ø32 mm

Produktmerkmale

ETAs für Beton & Mauerwerk => weniger Lagerhaltung / größere Anwendungssicherheit
Erdbeben: Leistungskategorie C1/C2
Brandeinwirkung R120 (Prüfbericht EBB 170019_33en) / baulicher Brandschutz
Trinkwasser geprüft (Prüfzertifikatsnummer:1811580)
Styrolfreier 2-Komponentenmörtel auf Vinylesterharzbasis (10:1)
Emissionsgeprüft (A+ sehr geringe Emissionsbelastung /geschlossene Räume)
Feuchte & wassergefüllte Bohrlöcher
Geringe Achs- und Randabstände / variable Verankerungstiefen
Kurze Verarbeitungs- und Aushärtezeiten
Hoher Lastbereich: gerissener Beton C20/25 in Kombination mit Ankerstangen 5.8:
Nzul = 3,1 - 53,1 kN ; Vzul = 5,1 - 80,0kN
Lagerung: 18 Monate bei +5°C - +25°C [trocken & kein direktes Sonnenlicht (UV)]
3 Temperaturbereiche (Umgebungstemperatur):
- T1 = -40°C bis +40°C
- T2 = -40°C bis +80°C
- T3 = -40°C bis +120°C
Bauteiltemperatur (Verankerungsgrund): 0°C bis +40°
Hohe Beständigkeit gegenüber chemischer Beanspruchung
Abgedichtetes Bohrloch
Spreizdruckfreie Verankerungen
Angebrochene Kartuschen können mit einem neuen Statikmischer weiter verwendet werden (Arbeitsunterbrechung) / 2 Statikmischer je Kartusche
Überkopf-Montage zulässig
Variable Verankerungstiefen (flexible Anpassung an die jeweilige Montage- bzw. Verankerungs-/ Befestigungssituation)

Andere

wras-vthp.pdf

Anwendung

Anwendungsbereich

Stahlbaukonstruktionen
Holzkonstruktionen (Anschluss von Holzverbindungselementen an Beton /Mauerwerk)
Hochregalsysteme, Rammschutz
Abspannungen, Masten, Schallschutzwände
Maschinen
Stahl-und Metallbau (Konsolen, Fuß- u. Kopfplatten, Rahmenelemente, usw.)
Geländer, Tore, Treppen
Kabeltrassen / Rohrinstallationen
Fassadenunterkonstruktionen
Balkonbau
Anschlussbewehrung
Querkraft-Schubdorne

Technische Daten

Zulässige Lasten - für Einzeldübel ohne Einfluss von Achs- und Randabständen - in ungerissenem Beton

Referenz	Chemical fixings Loads
	Zulässige Zug- / Querlasten [kN] für Einzeldübel¹)²)³) ohne Einfluss von Achs- und Randabständen in ungerissenem Beton C20/25 für eine Verankerungstiefe hₑf = 8d				zul. Biegemoment - Mᵣd [Nm]
	Stahl 5.8		Edelstahl A4-70		Stahl 5.8	Edelstahl A4-70
	Nzul[kN]	Vzul[kN]	Nzul[kN]	Vzul[kN]	Stahl 5.8	Edelstahl A4-70
VT-HP + M8	7.7	5.1	7.7	6	10.9	10.9
VT-HP + M10	12	8.6	12	9.2	21.1	21.1
VT-HP + M12	17.2	12	17.2	13.7	37.1	37.1
VT-HP + M16	29	22.3	29	25	94.9	94.9
VT-HP + M20	40.6	34.9	40.6	39.4	185.1	185.1
VT-HP + M24	53.3	50.3	53.3	56.8	320	320
VT-HP + M27	63.6	65.7	57.4	34.5	476	476
VT-HP + M30	74.5	80	70.2	42	641.7	641.7

Bei Interaktion von Zug- und Querlasten (Hebelarm) sowie bei Dübelgruppen und/oder Randeinfluss ist eine Bemessung nach EN 1992-4 unter Berücksichtigung der Bewertung ETA-19/0419 durchzuführen.
Die Lastangaben berücksichtigen die in der ETA-Bewertung angegebenen Teilsicherheitsbeiwerte der Widerstände sowie einen Teilsicherheitsbeiwert der Einwirkungen von γ_F = 1,4. Bei den angegebenen Werten wird von unbewehrtem bzw. normal bewehrtem Beton mit einem Abstand der Bewehrungsstäbe s ≥ 15 cm oder s ≥ 10 cm bei einem Bewehrungsstabdurchmesser ds ≤ 10 mm ausgegangen.
Lastangaben gelten für einen Temperaturbereich von -40°C bis +40°C (max. Kurzzeit-Temperatur +40°C und maximale Langzeit-Temperatur +24°C)

*) Für die Größen M27 und M30 gilt: Edelstahlsorte "A4-50"

Zulässige Lasten - für Einzeldübel ohne Einfluss von Achs- und Randabständen - in gerissenem Beton

Referenz	Chemical fixings Loads
	zul. Zug- / Querlasten¹)²)³) für eine Verankerungstiefe hₑf = 8d												zul. Biegemoment - Mᵣd [Nm]
	ohne Erdbebenkategorie				Erbebenkategorie C1				Erbebenkategorie C2				Stahl 5.8	Edelstahl A4-70
	Stahl 5.8		Edelstahl A4-70*)		Edelstahl A4-70 - Erbebenkategorie C1		Stahl 5.8 - Erdbebenkategorie C1		Edelstahl A4-70 - Erbebenkategorie C2		Stahl 5.8 - Erdbebenkategorie C2
	Nzul[kN]	Vzul[kN]	Nzul[kN]	Vzul[kN]	Nseis,C1[kN]	Vseis,C1[kN]	Nseis,C1[kN]	Vseis,C1[kN]	Nseis,C2[kN]	Vseis,C2[kN]	Nseis,C2[kN]	Vseis,C2[kN]
VT-HP + M8	3.1	5.1	3.1	6	1.9	1.6	1.9	1.6	-	-	-	-	10.9	10.9
VT-HP + M10	5	8.6	5	9.2	3.1	3.2	3.1	3	-	-	-	-	21.1	21.1
VT-HP + M12	7.9	12	7.9	13.7	5.3	4.8	5.3	4.2	2.9	2.9	2.9	2.9	37.1	37.1
VT-HP + M16	14	22.3	14	25.2	9.4	8.8	9.4	7.8	5.1	5.2	5.1	5.2	94.9	94.9
VT-HP + M20	21.9	34.9	21.9	39.4	14.8	13.8	14.8	12.2	8	8.1	8	8.1	185.1	185.1
VT-HP + M24	31.6	50.3	31.6	56.8	21.8	19.9	21.8	17.6	-	-	-	-	320	320
VT-HP + M27	45.4	65.7	45.4	34.5	32.7	12.1	32.7	23	-	-	-	-	476	476
VT-HP + M30	53.1	80	53.1	42	40.4	21	40.4	28	-	-	-	-	641.7	641.7

Bei Interaktion von Zug- und Querlasten (Hebelarm) sowie bei Dübelgruppen und/oder Randeinfluss ist eine Bemessung nach EN 1992-4 unter Berücksichtigung der Bewertung ETA-19/0419 durchzuführen.
Die Lastangaben berücksichtigen die in der ETA-Bewertung angegebenen Teilsicherheitsbeiwerte der Widerstände sowie einen Teilsicherheitsbeiwert der Einwirkungen von γ_F = 1,4. Bei den angegebenen Werten wird von unbewehrtem bzw. normal bewehrtem Beton mit einem Abstand der Bewehrungsstäbe s ≥ 15 cm oder s ≥ 10 cm bei einem Bewehrungsstabdurchmesser d_s ≤ 10 mm ausgegangen.
Lastangaben gelten für einen Temperaturbereich von -40°C bis +40°C (max. Kurzzeit-Temperatur +40°C und maximale Langzeit-Temperatur +24°C)

*) Für die Größen M27 und M30 gilt: Edelstahlsorte "A4-50"

MAUERWERK - Zulässige Zug- / Querlasten [kN]

Referenz	Chemical fixings Loads
	Mauerwerk
	Zulässige Zug- und Querlasten [kN] für Einzeldübel ohne Einfluss von Achs- und Randabständen ¹) ²) ³)
	Einbindetiefe hₑf[mm]	Zugkraft Nᵣd[kN]		Querkraft - Vᵣd[kN]
	Einbindetiefe hₑf[mm]	Porenbeton AAC 6	Kalksand - Vollstein KS-NF	Porenbeton AAC 6	Kalksand - Vollstein KS-NF
VT-HP + M8	80	1.3	1.8	3	0.8
VT-HP + M10	90	2	1.8	5	0.8
VT-HP + M12	100	2.5	1.8	5	0.8
VT-HP + M16	100	3.3	1.4	5	0.6

MAUERWERK - Zulässige Zug- / Querlasten [kN]

Referenz	Chemical fixings Loads
	Mauerwerk
	Zulässige Zug- und Querlasten [kN] für Einzeldübel ohne Einfluss von Achs- und Randabständen ¹) ²) ³)
	Einbindetiefe hₑf[mm]	Zugkraft Nᵣd[kN]		Querkraft - Vᵣd[kN]
	Einbindetiefe hₑf[mm]	Kalksand - Lochstein KSL-3DF	Kalksand - Lochstein KSL-12DF	Kalksand - Lochstein KSL 3DF	Kalksand - Lochstein KSL-12DF
VT-HP + M8	80	1.3	0.24	1,0 (0,36)*	1
VT-HP + M10	85	2	0.24	1,6 (0,6)*	2.2
VT-HP + M12	85	2.5	0.6	1,6 (0,6)*	2.2
VT-HP + M16	130	3.3	1	1,6 (0,6)*	2.2

* Werte in Klammern gelten für Querlasten in Richtung des Bauteilrandes.

MAUERWERK - Zulässige Zug- / Querlasten [kN]

Referenz	Chemical fixings Loads
	Mauerwerk
	Zulässige Zug- und Querlasten [kN] für Einzeldübel ohne Einfluss von Achs- und Randabständen ¹) ²) ³)
	Einbindetiefe hₑf	Zugkraft Nᵣd[kN]		Querkraft - Vᵣd[kN]
	Einbindetiefe hₑf	Leichtbeton- Vollstein	Vollziegel	Leichtbeton- Vollstein	Vollziegel
VT-HP + M8	80	1.2	1.4	1.2	1.4
VT-HP + M10	90	1.2	1.4	1.2	1.4
VT-HP + M12	100	1.2	1.6	1.2	1.4
VT-HP + M16	100	1.2	1.6	1.2	2.2

MAUERWERK - Zulässige Zug- / Querlasten [kN]

Referenz	Chemical fixings Loads
	Mauerwerk
	Zulässige Zug- und Querlasten [kN] für Einzeldübel ohne Einfluss von Achs- und Randabständen ¹) ²) ³)
	Einbindetiefe hₑf	Zugkraft Nᵣd[kN]			Querkraft - Vᵣd[kN]
	Einbindetiefe hₑf	Hochlochziegel HLz-16DF	Hochlochziegel Porotherm/Homebrick	Hochlochziegel BGV Thermo	Hochlochziegel HLz-16DF	Hochlochziegel Porotherm/Homebrick	Hochlochziegel BGV Thermo
VT-HP + M8	80	1	0.4	0.24	1	0.8	0.8
VT-HP + M10	85	1	0.4	0.24	1.8	0.8	0.8
VT-HP + M12	85	1	0.4	0.24	2	1	1
VT-HP + M16	130	1.4	0.5	0.48	2.4	1	1

MAUERWERK - Zulässige Zug- / Querlasten [kN]

Referenz	Chemical fixings Loads
	Mauerwerk
	Zulässige Zug- und Querlasten [kN] für Einzeldübel ohne Einfluss von Achs- und Randabständen ¹) ²) ³)
	Einbindetiefe hₑf	Zugkraft Nᵣd[kN]			Querkraft - Vᵣd[kN]
	Einbindetiefe hₑf	Hochlochziegel Calibric	Hochlochziegel Urbanic	Hochlochziegel Brique creuse	Hochlochziegel Calibric	Hochlochziegel Urbanic	Hochlochziegel Brique creuse
VT-HP + M8	80	0.4	0.5	0.24	1.2	1.6	0.36
VT-HP + M10	85	0.4	0.5	0.24	1.6	2.2	0.36
VT-HP + M12	85	0.4	0.5	0.24	2.4	3.4	0.36
VT-HP + M16	130	0.5	0.6	0.24	2.4	3.4	0.36

MAUERWERK - Zulässige Zug- / Querlasten [kN]

Referenz	Chemical fixings Loads
	Mauerwerk
	Zulässige Zug- und Querlasten [kN] für Einzeldübel ohne Einfluss von Achs- und Randabständen ¹) ²) ³)
	Einbindetiefe hₑf	Zugkraft Nᵣd[kN]			Querkraft - Vᵣd[kN]
	Einbindetiefe hₑf	Hochlochziegel Blocchi Leggeri	Hochlochziegel Doppio Uni	Hochlochziegel Bloc creux	Hochlochziegel Blocchi Leggeri	Hochlochziegel Doppio Uni	Hochlochziegel Bloc creux
VT-HP + M8	80	0.2	0.2	0.48	0.8	0.6	1.2
VT-HP + M10	85	0.2	0.2	0.48	0.8	0.6	1.2
VT-HP + M12	85	0.2	0.2	0.48	0.8	0.6	1.2
VT-HP + M16	130	0.2	0.2	0.48	0.8	0.6	1.2

MAUERWERK

	Abmessungen l x b x h [mm]	Druckfestigkeit f_b ≥ [N/mm²]	Rohdichte ρ [kg/m³]
Porenbeton AAC 6 / EN 771-4	499x240x249	6	0,6
Kalksand-Vollstein KS-NF / EN 771-2	240x115x71	10	2
Kalksand-Lochstein KSL-3DF / EN 771-2	240x175x113	8	1,4
Kalksand-Lochstein KSL-12DF / EN 771-2	498x175x238	10	1,4
Vollziegel Mz-DF / EN 771-1	240x115x55	10	1,6
Hochlochziegel HLz-16DF / EN 771-1	497x240x238	6	0,8
Hochlochziegel Porotherm /Homebrick / EN 771-1	500x200x299	4	0,7
Hochlochziegel BGV Thermo / EN 771-1	500x200x314	4	0,6
Hochlochziegel C/ EN 771-alibric R+ 1	500x200x314	6	0,6
Hochlochziegel Urbanbric / EN 771-1	560x200x274	6	0,7
Hochlochziegel Brique creuse C40 / EN 771-1	500x200x200	4	0,7
Hochlochziegel Blocchi Leggeri / EN 771-1	250x120x250	4	0,6
Hochlochziegel Doppio Uni / EN 771-1	250x120x120	10	0,9
Leichtbeton - Hohlblockstein (Hbl) Bloc creux B40 / EN 771-3	494x200x190	4	0,8
Leichtbeton-Vollstein (LAC) / EN 771-3	300x123x248	2	0,6

1) Bei Interaktion von Zug- und Querlasten (Hebelarm) sowie bei Dübelgruppen und /oder Randeinfluss ist eine Bemessung nach EOTA TR 054, Bemessunsgverfahren A, unter Berücksichtigung der Bewertung ETA-19/0765, durchzuführen.

2) Die Lastangaben berücksichtigen die in der ETA-19/0765 angegebenen Teilsicherheitsbeiwerte der Widerstände sowie einen Teilsicherheitsbeiwert der Einwirkungen von γ_F=1,4 und gelten für die Nutzungskategorie d/d (trocken)sowie einer Festigkeitskla

3) Lastangaben gelten für einen Temperaturbereich von -40°Cbis +40°C (max. Kurzzeit-Temperatur +40°C und maximale Langzeit-Temperatur = 24°C)

Installation

Verarbeitungs-/Aushärtezeiten


Bauteiltemperatur "T"	Verarbeitungszeit	Aushärtezeit *
+0°C ≤ T°C ≤ +4°C	≤ 45 min	≥ 7:00 h
+5°C ≤ T°C ≤ +9°C	≤ 25 min	≥ 2:00 h
+10°C ≤ T°C ≤ +19°C	≤ 15 min	≥ 80 min
+20°C ≤ T°C ≤ +29°C	≤ 6 min	≥ 45 min
+30°C ≤ T°C ≤ +34°C	≤ 4 min	≥ 25 min
+35°C ≤ T°C ≤ +39°C	≤ 2 min	≥ 20 min
+40°C ≤ T°C	≤ 1,5 min	≥ 15 min

* In feuchten/nassen Bohrlöchern sind die Aushärtezeiten zu verdoppeln. Der Anker darf erst nach Beendigung der Aushärtezeit belastet werden. Kartuschentemperatur: +5°C bis +40°C

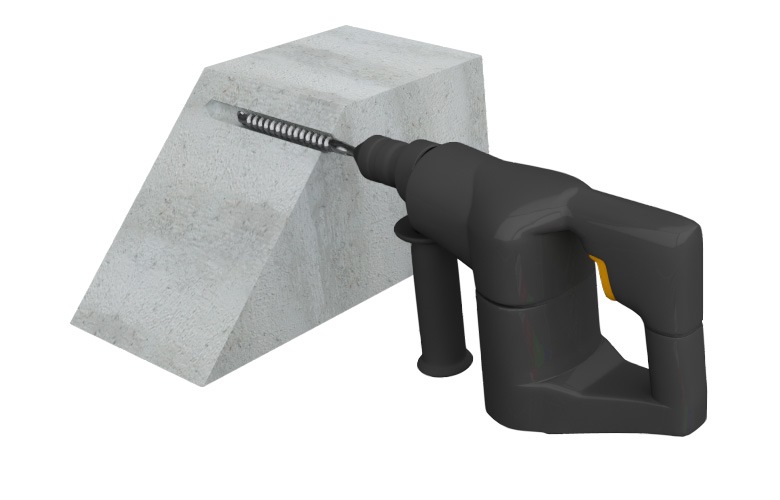

Bohrloch hammerbohrend erstellen. Durchmesser und Bohrtiefe beachten.

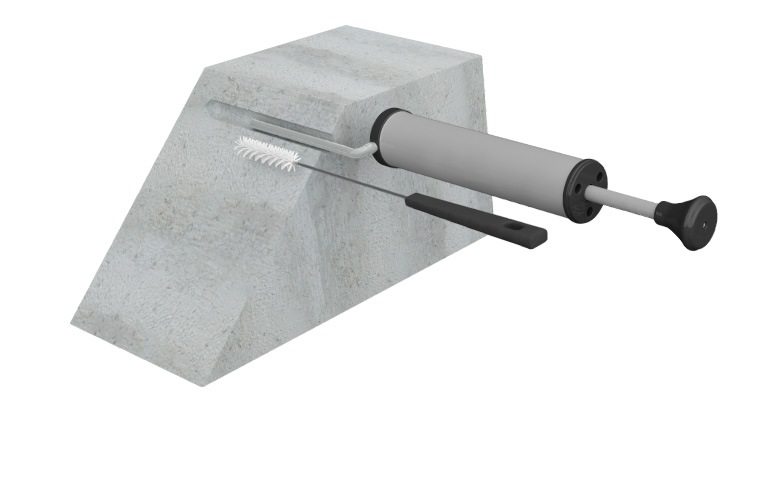

Bohrloch mit Bürste reinigen und ausblasen: Druckluft (6 bar) für Bohrungen hef ≥ 10d oder > Ø22mm : 4 x Ausblasen, 4 x Bürsten, 4 x Ausblasen.

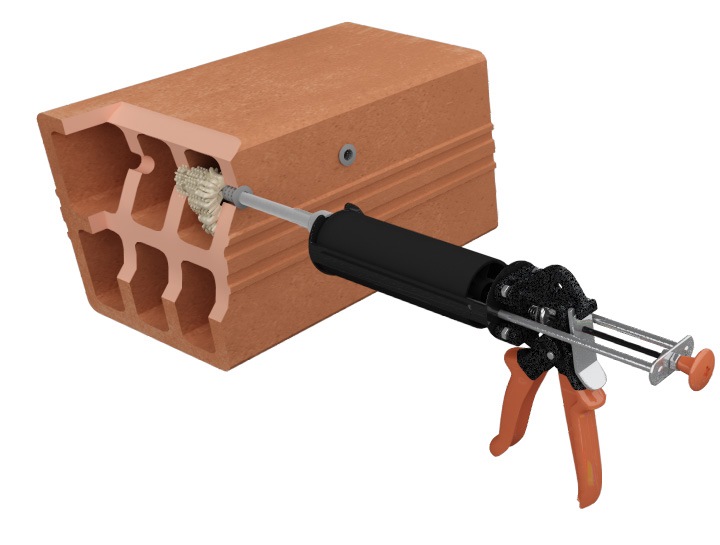

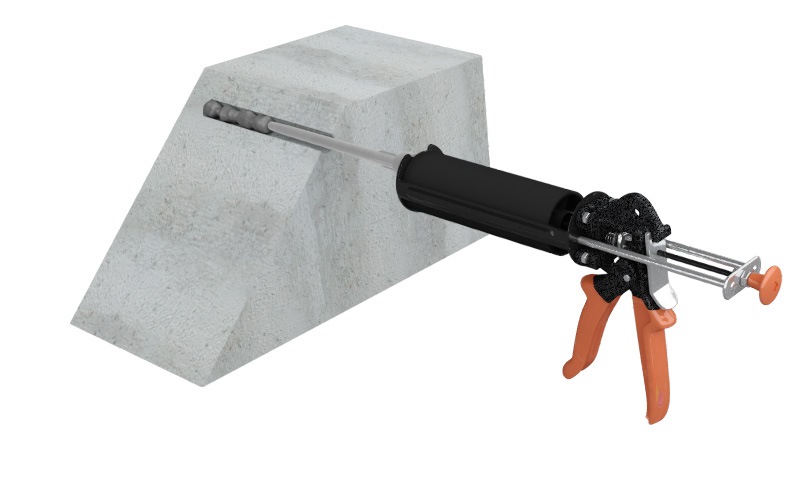

Vor dem Injizieren: Mörtel auspressen bis dieser eine einheitliche hellblaue Färbung aufweist. Mörtelvorlauf (min. 3 Hübe) verwerfen! Mörtel vom Bohrlochgrund aus hubweise injizieren bis 2/3 des Bohrlochs verfüllt sind.

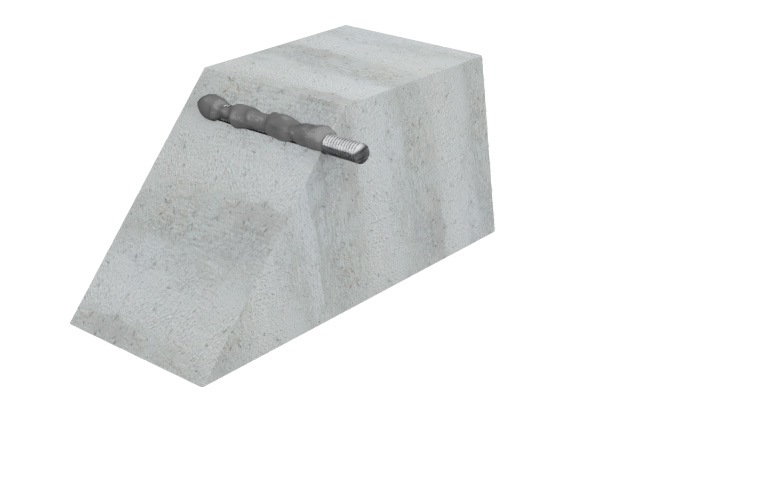

Saubere und ölfreie Gewindestange mit leichten Drehbewegungen bis zum Bohrlochgrund eindrücken.

Während der Verarbeitungszeit kann die Gewindestange nachjustiert bzw. Mörtelfehlmengen nachinjiziert werden. Der Anker darf erst nach der Aushärtezeit belastet werden.

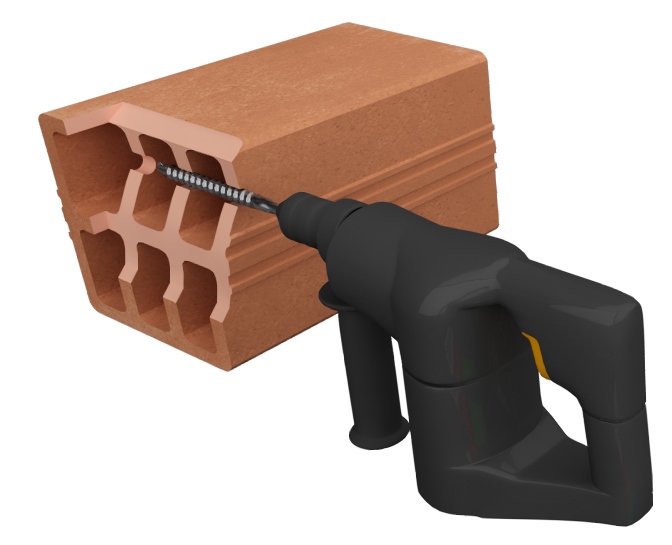

Bohrloch hammerbohrend erstellen. Durchmesser und Bohrtiefe beachten.

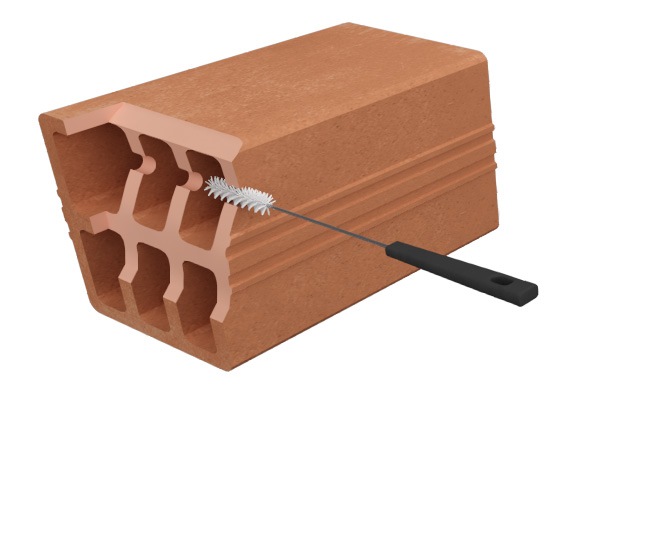

Bohrloch mit Bürste reinigen und ausblasen (die passende Bürste ist zu verwenden): 2 x Ausblasen, 2 x Bürsten, 2 x Ausblasen.

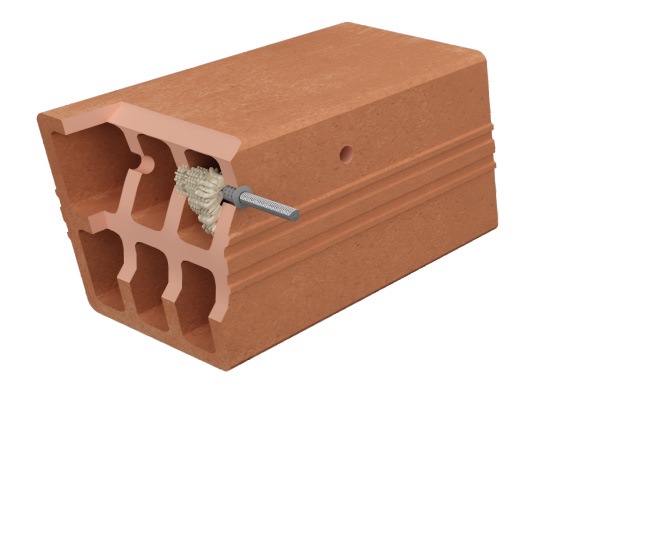

Einsetzen der Siebhülse

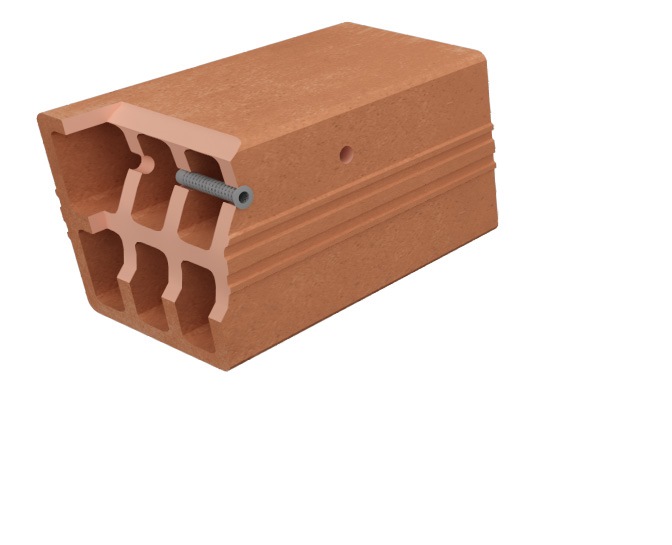

Saubere und ölfreie Gewindestange mit leichten Drehbewegungen bis zum Bohrlochgrund eindrücken.

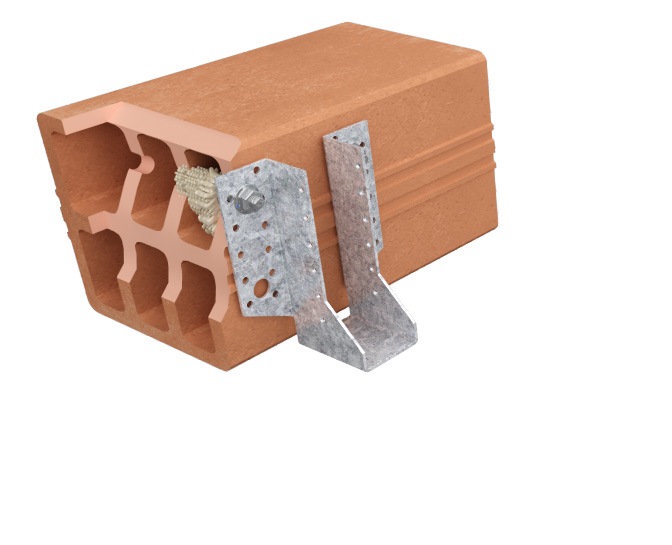

Montage nach Erreichen der Aushärtezeit

Verankerungstiefen - im Beton

Abmessungen

Referenz	Chemical fixings Installation data
	Verankerungstiefen[mm]
	hef,min	hef,max	hef = 8d
VT-HP + M8	60	160	64
VT-HP + M10	60	200	80
VT-HP + M12	70	240	96
VT-HP + M16	80	320	128
VT-HP + M20	90	400	160
VT-HP + M24	96	480	192
VT-HP + M27	108	540	216
VT-HP + M30	120	600	240

Einbauparameter - im Beton

Referenz	Chemical fixings Installation data
	Achs- / Randabstände, Bauteildicken⁴)
	Verankerungstiefe hₑf = 8d
	charakteristischer Achsabstad - scᵣ,ₙ[mm]	minimaler Achsabstad - sₘᵢₙ[mm]	charakteristischer Randabstad - ccᵣ,ₙ[mm]	minimaler Randabstad - cₘᵢₙ[mm]	Mindestbauteildicke - hₘᵢₙ[mm]
VT-HP + M8	192	40	96	40	100
VT-HP + M10	240	50	120	50	110
VT-HP + M12	288	60	144	60	126
VT-HP + M16	384	80	192	80	164
VT-HP + M20	480	100	240	100	208
VT-HP + M24	576	120	288	120	248
VT-HP + M27	648	135	324	135	280
VT-HP + M30	720	150	360	150	310

⁴⁾Montagekenndaten für Betonstähle siehe Bewertung ETA-19/0419

Montagedaten

Referenz	Chemical fixings Installation data
	Montagedaten⁴)
	Bohrlochnenndurchmesser - d₀[mm]	Bohrlochtiefe (zyl.) - h₀ ≥[mm]	Durchgangsloch im Anbauteil - df ≤[mm]	Schlüsselweite DIN 934 (ISO 4032) - SW[kN]	Montagedrehmoment Tᵢₙₛₜ,ₘₐₓ[Nm]
VT-HP + M8	10	64	9	13	10
VT-HP + M10	12	80	12	17 (16)	20
VT-HP + M12	14	96	14	19 (18)	40
VT-HP + M16	18	128	18	24	80
VT-HP + M20	24	160	22	30	120
VT-HP + M24	28	192	26	36	160
VT-HP + M27	32	216	30	41	180
VT-HP + M30	35	240	33	46	200

⁴⁾ Montagekenndaten für Betonstähle siehe Bewertung ETA-19/0419

Eignungsnachweise

Leistungserklärung (DoP)

de-dop-e19-0419-01.pdf

Kein Verlauf verfügbar

de-dop-e19-0765.pdf

Kein Verlauf verfügbar

dop-e19-0765.pdf

Kein Verlauf verfügbar

Europäische Technische Bewertung (ETA)

eta190419-sst-vt-hp-concrete-cons.pdf

Kein Verlauf verfügbar

Wählen Sie eine Website aus

Verbindungselemente

Befestigungselemente

Anker & Befestigungen

Sonstiges

Produkt-Details

Eigenschaften

Baustoffe

Produktmerkmale

Andere

Anwendung

Anwendungsbereich

Technische Daten

Zulässige Lasten - für Einzeldübel ohne Einfluss von Achs- und Randabständen - in ungerissenem Beton

Zulässige Lasten - für Einzeldübel ohne Einfluss von Achs- und Randabständen - in gerissenem Beton

MAUERWERK - Zulässige Zug- / Querlasten [kN]

MAUERWERK - Zulässige Zug- / Querlasten [kN]

MAUERWERK - Zulässige Zug- / Querlasten [kN]

MAUERWERK - Zulässige Zug- / Querlasten [kN]

MAUERWERK - Zulässige Zug- / Querlasten [kN]

MAUERWERK - Zulässige Zug- / Querlasten [kN]

Installation

Installation

Verarbeitungs-/Aushärtezeiten

Verankerungstiefen - im Beton

Abmessungen

Einbauparameter - im Beton

Montagedaten

Eignungsnachweise

Leistungserklärung (DoP)

Europäische Technische Bewertung (ETA)

Verwandte Produkte

Abstandsmontagewinkel

Auspresspistolen

Statikmischer

Über Simpson Strong-Tie®

Simpson Strong-Tie Deutschland

Telefon

E-Mail

Website

Copyright (de-DE)
