PPL
Stützenfüße Typ PL
Die PPL Stützenfüße werden direkt im Beton eingesetzt und können Druck-, Zug und horizontale Kräfte aufnehmen.
CE Kennzeichnung
ETA
Nutzungsklasse 3
EPD
In Connector Selector verfügbar
Produkt-Details
Bilder
Eigenschaften
Anwendung
Technische Daten
Abmessungen
Abmessungen und charakteristische Werte
| Artikel | Abmessungen und charackteristische Werte [mm] | Löcher obere Platte | Box Quantity | Gewicht [kg] | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | D | E | F | G | t1 | t2 | Ø6,5 [mm] | |||
| PPL80G | 80 | 80 | 70 | 70 | 510 | 38 | 10 | 5 | 6 | 10 | 1.6 |
Tragfähigkeiten
| Artikel | Verbindungsmittel | Charakt. Werte der Tragfähigkeit - Holz C24 [kN] | |||
|---|---|---|---|---|---|
| In Stütze | R1.k | R2.k | R3.k = R4.k | ||
| Anzahl | Typ | ||||
| PPL80G | 4 | Ø6,0x60 | 57.1/kmod | 7.6 | min (2.7 ; 2.5/kmod) |
Für die Überlagerung der Einwirkungen ist nachzuweisen:
bei gleichzeitiger Einwirkung von F1 und F3/F4
und
und
bei gleichzeitiger Einwirkung von F2 und F3/F4

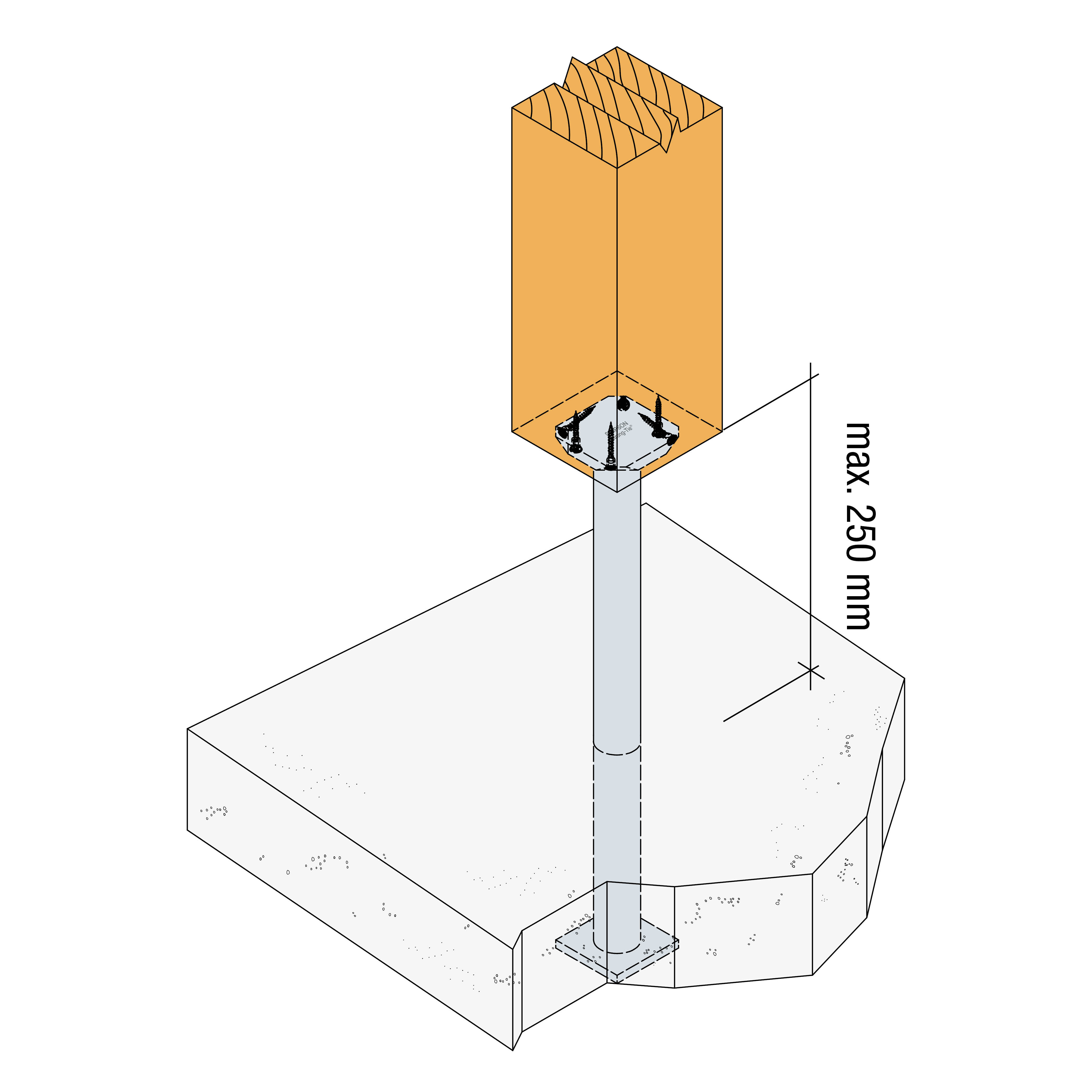

Installation
Installation
