PISBMAXI

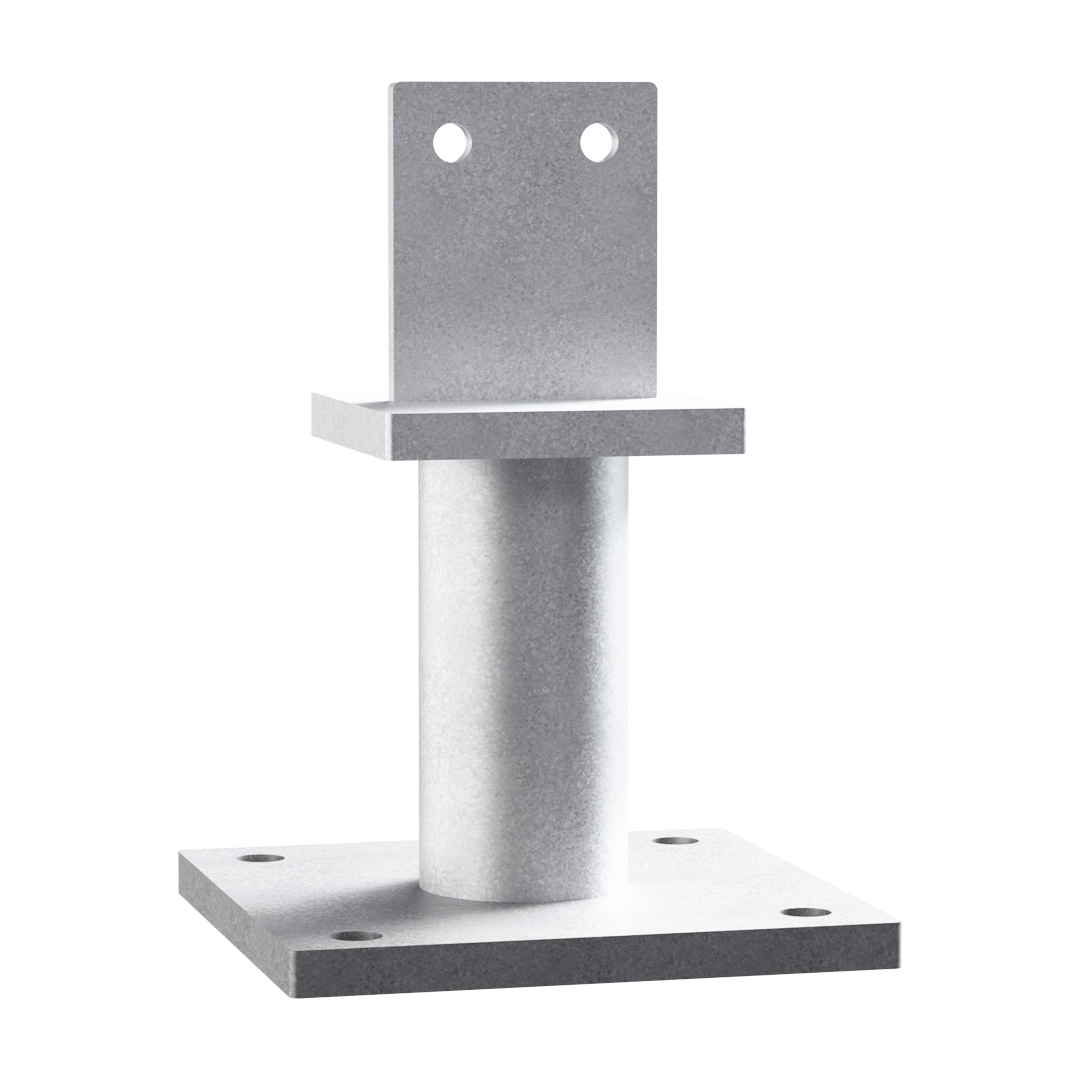

Stützenfüße Typ ISB Maxi

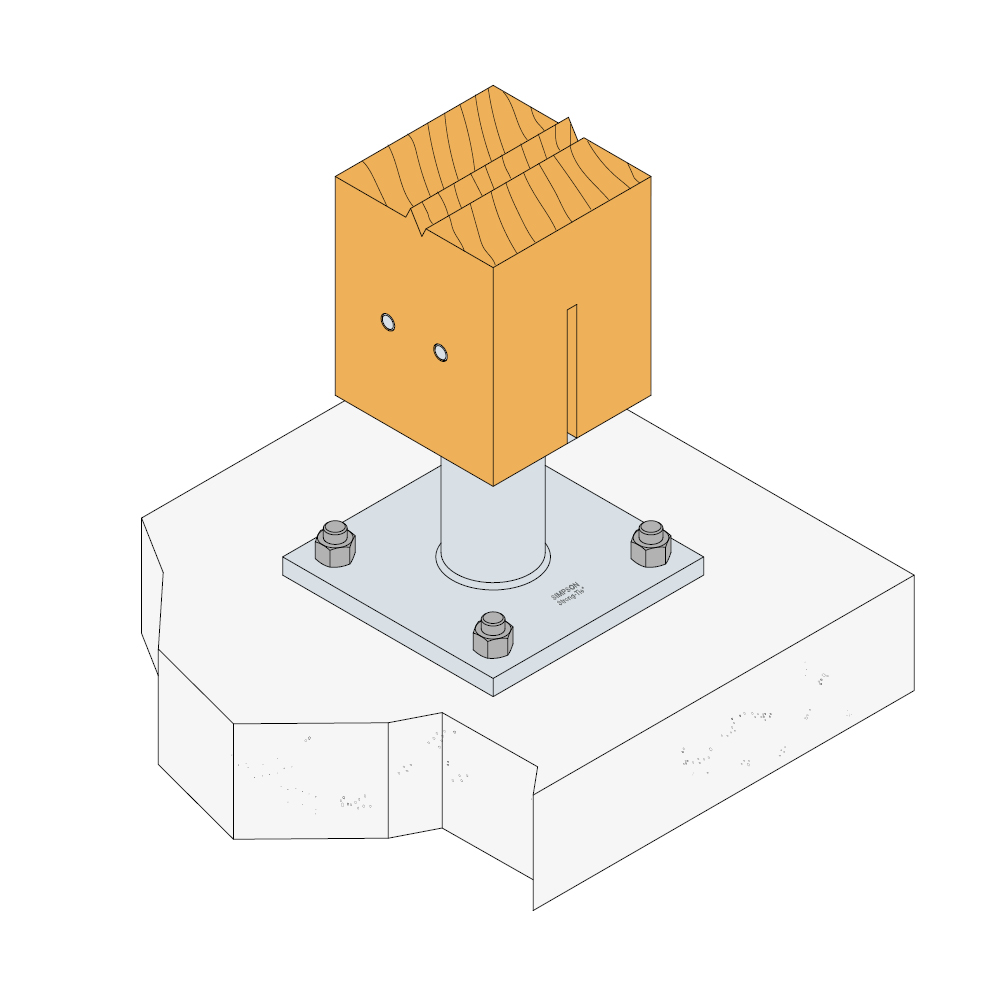

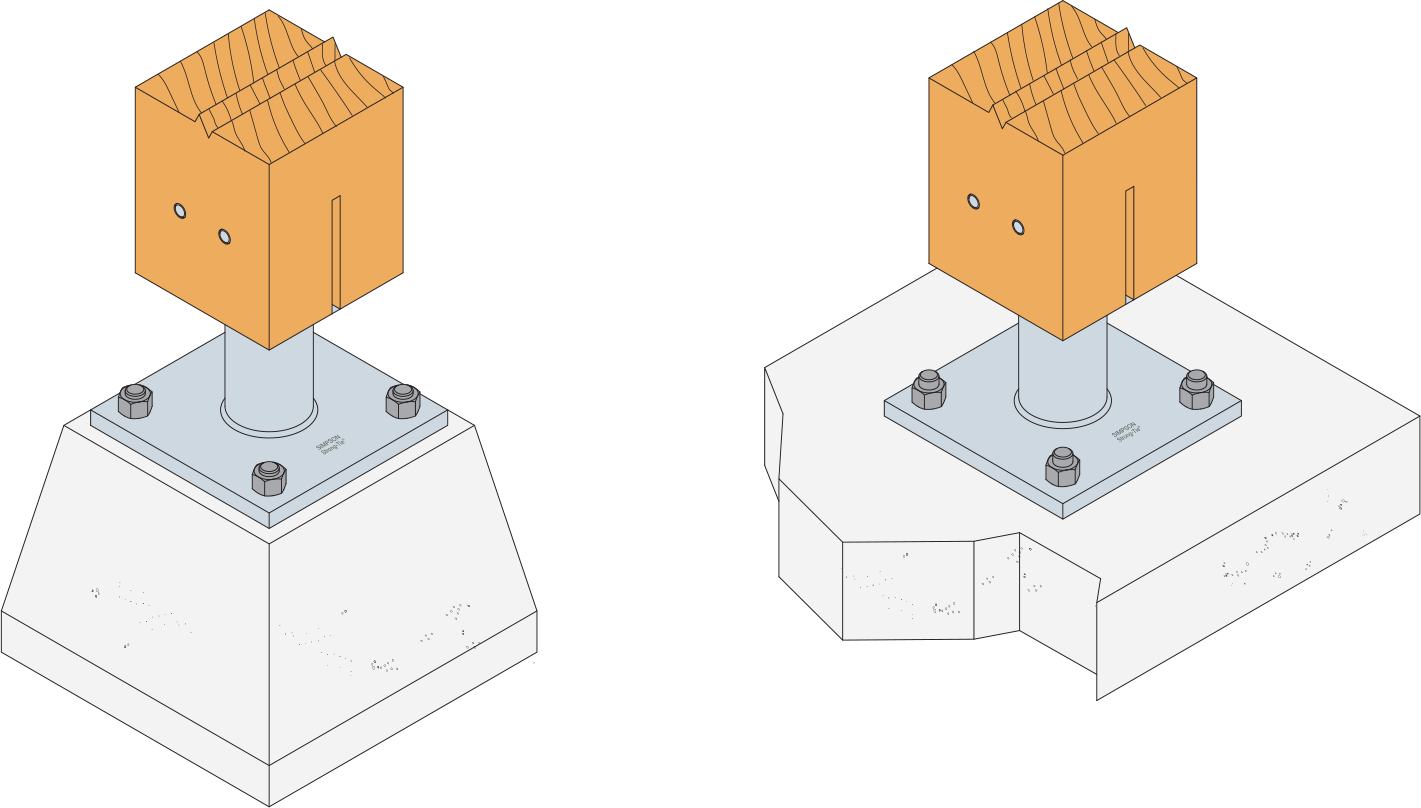

Die Stützenfüße MAXI werden als tragende Teile bei größeren Holzstützen verwendet.
CE Kennzeichnung
ETA
Nutzungsklasse 3
Feuerverzinkter Stahl
Außen
EPD
Produkt-Details
Bilder
Eigenschaften
Anwendung
Technische Daten
Abmessungen
Abmessungen und charakteristische Werte
| Artikel | Abmessungen und charackteristische Werte [mm] | Löcher obere Platte | Löcher in der Fußplatte | Box Quantity | Gewicht [kg] | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | G | H | t1 | t2 | Ø13 | Ø17 | |||
| PISBMAXIG-B | 120 | 120 | 105 | 200 | 200 | 148 | 70 | 90 | 8 | 15 | 2 | 4 | - | 8.1 |

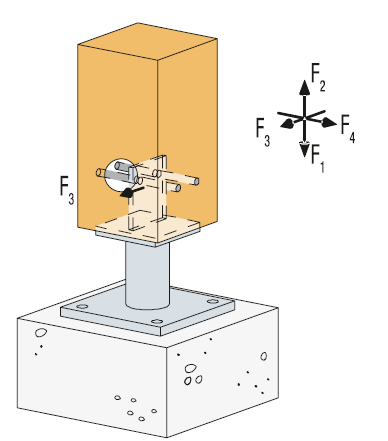

Charakter. Tragfähigkeit - Holz an Beton
| Artikel | Verbindungsmittel | Charakt. Werte der Tragfähigkeit - Holz C24 [kN] | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| In Stütze | an Beton | R1,k | R2,k | R3,k | R4,k | |||||||||
| Anzahl | Typ | Anzahl | Typ | Stabdübellänge [mm] | Stabdübellänge [mm] | Stabdübellänge [mm] | ||||||||
| 120 | 140 | 160 | 120 | 140 | 160 | 120 | 140 | 160 | ||||||
| PISBMAXIG-B | 2 | Ø12 | 4 | Ø16* | min (272.2 ; 256.9/kmod) | 34.5 | 38.5 | 42.1 | 22.5 | min (25.2 ; 14.1/kmod) | min (27.5 ; 14.1/kmod) | 7.7 | 9.9 | 12.3 |
b = Holzbreite [mm]
Kombinierte Beanspruchung:
