CMS

Stützenfüße

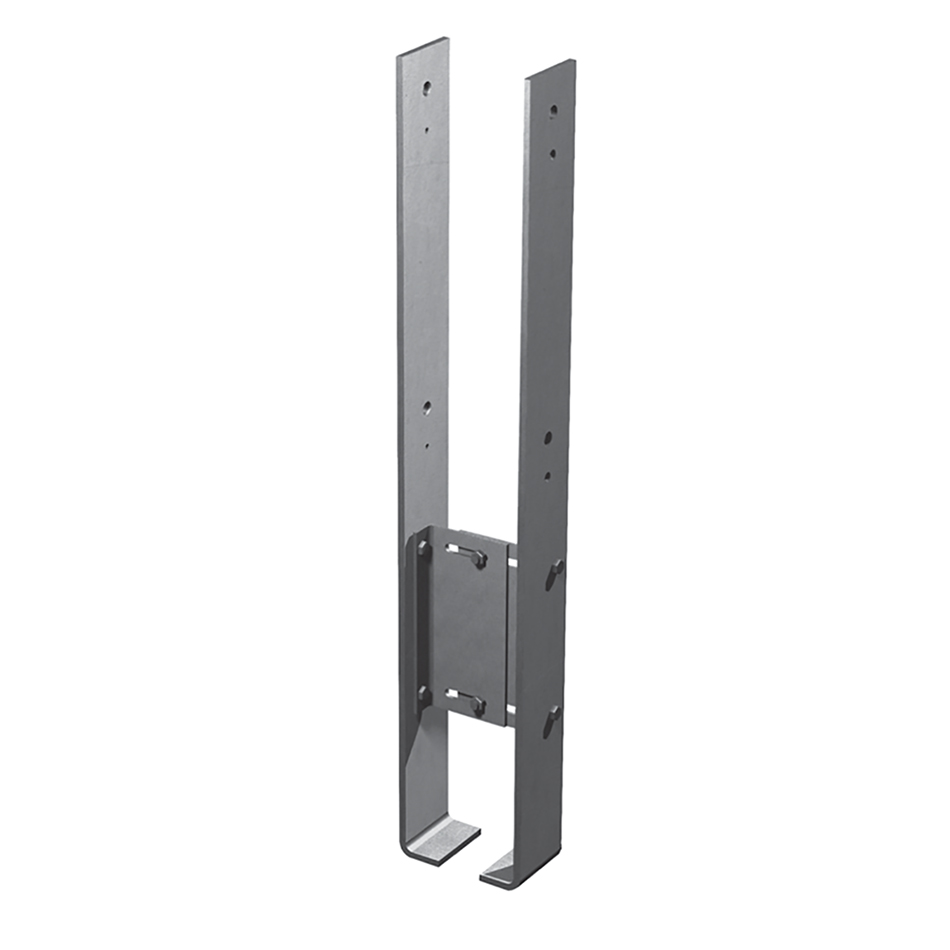

Die CMS Stützenfüße sind zur Herstellung von kleineren, nachgiebig eingespannten Stützen vorgesehen. Die breitenverstellbaren Stützenfüße können Kräfte und Momente in beide Achsrichtungen aufnehmen.

Technisches Datenblatt

CE Kennzeichnung

ETA

Nutzungsklasse 3

Feuerverzinkter Stahl

Außen

EPD

Produkt-Details

Eigenschaften

Material

Stahlqualität

S 235 JR gemäß DIN EN 10025

Korrosionsschutz:

nach Bearbeitung rundumfeuerverzinkt; Zinkschichtdicke ca. 55 μm gemäß DIN EN 1461

Vorteile

Breitenverstellbar von 80 bis 140 mm
Alle Lastrichtungen aufnehmbar
Zur Aufnahme von Momenten geeignet
Normgerechte Verzinkung für den Außenbereich
Konstruktiver Holzschutz durch Abstandsmontage

Anwendung

Anwendbare Materialien

Auflager:

Beton

Aufzulagerndes Bauteil:

Holz, Holzwerkstoffe

Anwendungsbereich

Stützen ab einem Querschnitt von 80x100 mm können mit dem CMS Stützenfuß angeschlossen werden.

Technische Daten

Abmessungen

Abmessungen

Artikel	Holzbreite [mm]		Abmessungen [mm]							Löcher		Gewicht [kg]
	Breite		A	B	C	D	E	F	t	Ø6,5	Ø17
	min	max	A	B	C	D	E	F	t	Ø6,5	Ø17
CMS	80	140	80-140	80	470	150	200	40	8	4	4	9.6

Tragfähigkeiten

Artikel	Verbindungsmittel		Charakt. Werte der Tragfähigkeit - Holz C24
	In Stütze		R_1,k= R_2,k [kN]	R_3,k [kN]	R_4,k [kN]	R_M1,k [kNm]	R_M2,k [kNm]
	Anzahl	Typ	Breite des Pfostens	Breite des Pfostens	Breite des Pfostens	Breite des Pfostens	Breite des Pfostens [mm]
	Anzahl	Typ	≥ 80 mm	≥ 80 mm	≥ 80 mm	≥ 80 mm	80	100	120	140
CMS	2	M16*	96.9	min(74; 15/kmod)	min(21.1; 19.8/kmod)	min(11.6; 7.1/kmod)	3.9	4.8	5.8	6.8

* mit Bulldog Typ C2, Ø62mm

Kombinierte Beanspruchung:

bzw.

Installation

Befestigung

Der Anschluss der Stützenfüße erfolgt mit Bulldogdübeln C2, Ø 62 mm und M16 Bolzen an die Holzstütze.
Voraussetzung ist eine Einbetoniertiefe von mind. 200 mm mit einer Mindestbetongüte C20/25.
Der Nachweis für das Betonfundament ist gesondert zu führen.
Die Stütze muss parallel zum Flachstahl mindestens 100 mm breit sein.
