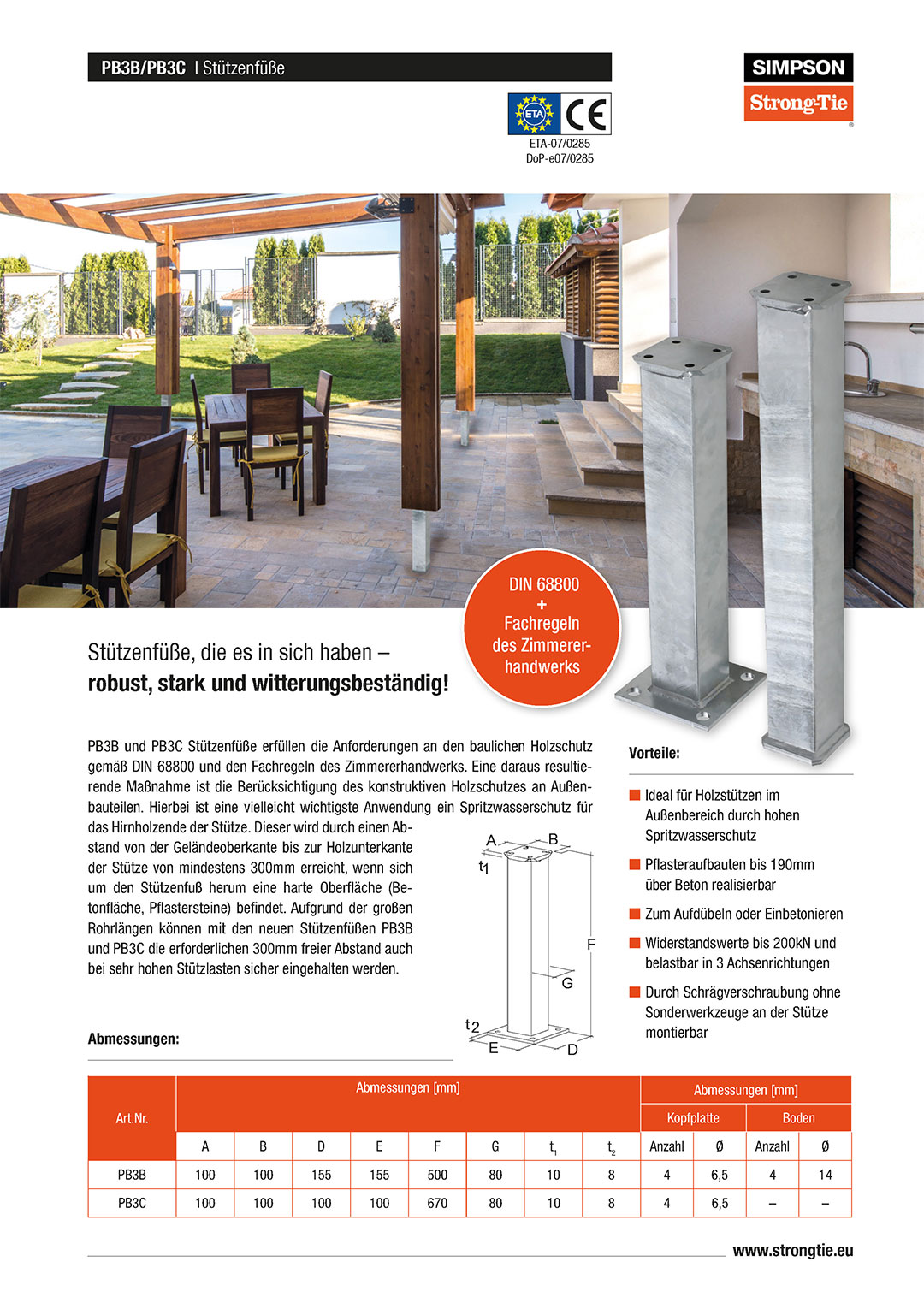

PB3C
Stützenfuß
Mit dem PB3C Stützenfuß lassen sich Anschlüsse herstellen, bei denen eine Pflasterschicht den Abstand zwischen Beton und Unterkannte Stütze reduziert und dennoch der empfohlene lichte Abstand vom 300mm eingehalten werden kann.
CE Kennzeichnung
ETA
Nutzungsklasse 3
Technische Daten
Abmessungen
Abmessungen und charakteristische Werte
| Artikel | Abmessungen und charakteristische Werte [mm] | Löcher obere Platte | |||||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | D | E | F | G | t1 | t2 | ∅6,5 | |
| PB3C | 100 | 100 | 100 | 100 | 670 | 80 | 10 | 8 | 4 |
Tragfähigkeiten
| Artikel | Tragfähigkeiten [kN] | ||||
|---|---|---|---|---|---|
| Verbindungsmittel | charakteristische Tragfähigkeiten [kN] - Holz C24 | ||||
| In Stütze | R1.k | R2.k | R3.k = R4.k | ||
| Anzahl | Typ | ||||
| PB3C | 4 | Ø6x… | 202.6 | 2,83xRax.sc.k | Rax.sc.k |
Rax.sc.k = charakteristische axiale Tragfähigkeit der gewählten Schraube für einen Kraft-Faserwinkel von 45°
Die Verankerung im Beton ist separat nachzuweisen.
Für Lastkombinationen gilt:
und
