CMR

Stützenfüße

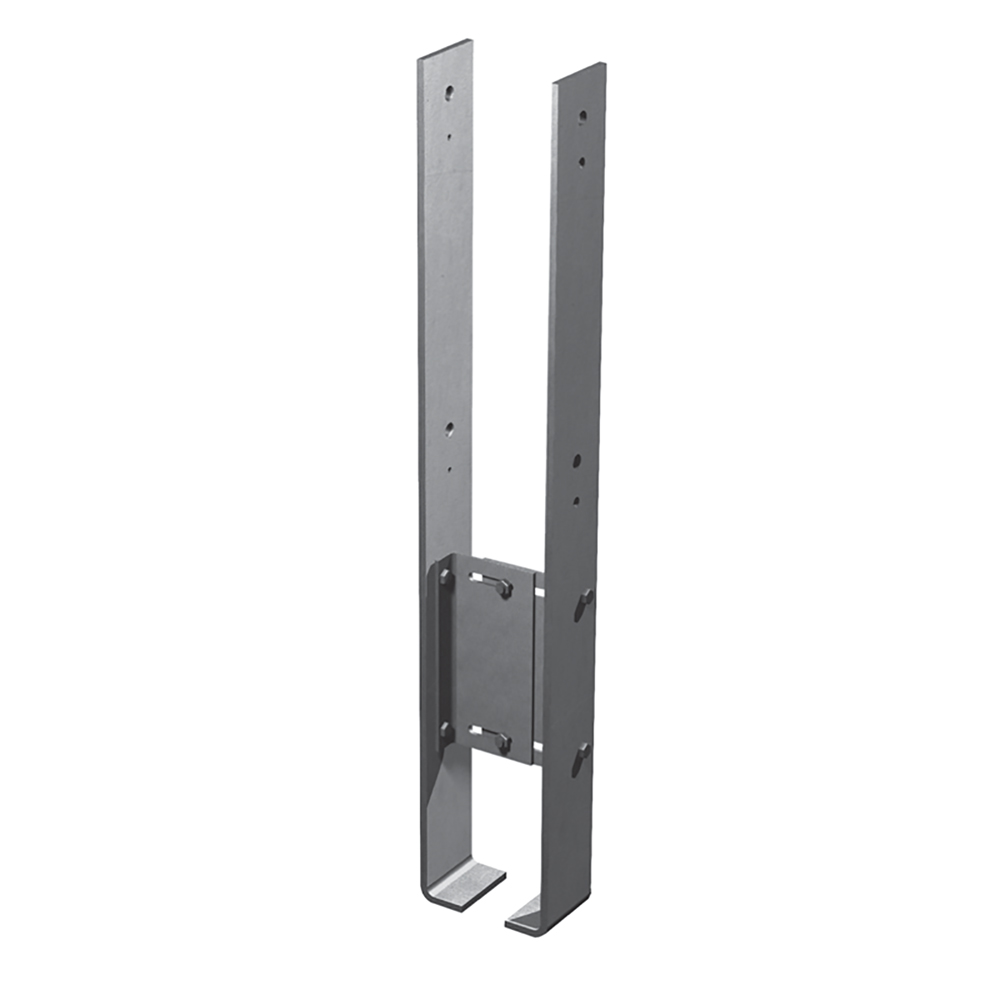

CMR Stützenfüße bestehen aus zwei außenliegenden Stahlteilen, die über ein Mittelstück stufenlos von 115 – 165 mm der entsprechenden Stützenbreite angepasst werden können. Sie sind für die Verwendung von Außenbauteilen geeignet.

Technisches Datenblatt
CE Kennzeichnung
CE Kennzeichnung
ETA
ETA
Nutzungsklasse 3
Nutzungsklasse 3
EPD
EPD
Feuerverzinkter Stahl
Feuerverzinkter Stahl
Außen
Außen

Produkt-Details

Eigenschaften

Material

Material:

S 235 JR gemäß DIN EN 10025

Korrosionsschutz:

Nach Bearbeitung rundum feuerverzinkt; Zinkschichtdicke ca. 55 μm gemäß DIN EN 1461

Vorteile

  • Nimmt Momente auf
  • Für Bauwerke bei denen keine Kopfbänder, Aussteifungen usw. gewünscht sind.
  • Ideal für Carports
  • Verstellbar für Holzbreiten von 115 mm - 165 mm
  • Pflasterbelag durchgehend
  • Abstand zwischen Fundament und Holzstütze bis 250 mm

Anwendung

Anwendbare Materialien

Auflager:

  • Beton

Aufzulagerndes Bauteil:

  • Holz, Holzwerkstoffe

Anwendungsbereich

  • Zur Herstellung von eingespannten Stützen, z.B. bei Carports o.ä. bei denen keine Kopfbänder oder Diagonalen zur Aussteifung vorgesehen sind.
  • Der Stützenfuß kann Kräfte und Momente in beide Achsrichtungen aufnehmen.
  • Für den konstruktiven Holzschutz ist ein Abstand zwischen OK Beton und UK Holzstütze bis zu 250 mm möglich.

Technische Daten

Abmessungen

Abmessungen

Abmessungen
Abmessungen
ReferenzVerbinder Abmessungen
Holzbreite[mm]Abmessungen und charackteristische Werte[mm]LöcherOther
BreiteA[mm]B[mm]C[mm]D[mm]E[mm]D[mm] Dicke[mm]RoundGewicht[kg]
minmaxØ6,5Ø17
CMR115160115-16010060025030060104420.4

Tragfähigkeiten

Abmessungen

Tragfähigkeiten
Tragfähigkeiten
ReferenzPost base capacity
Tragfähigkeiten - Balken an Beton

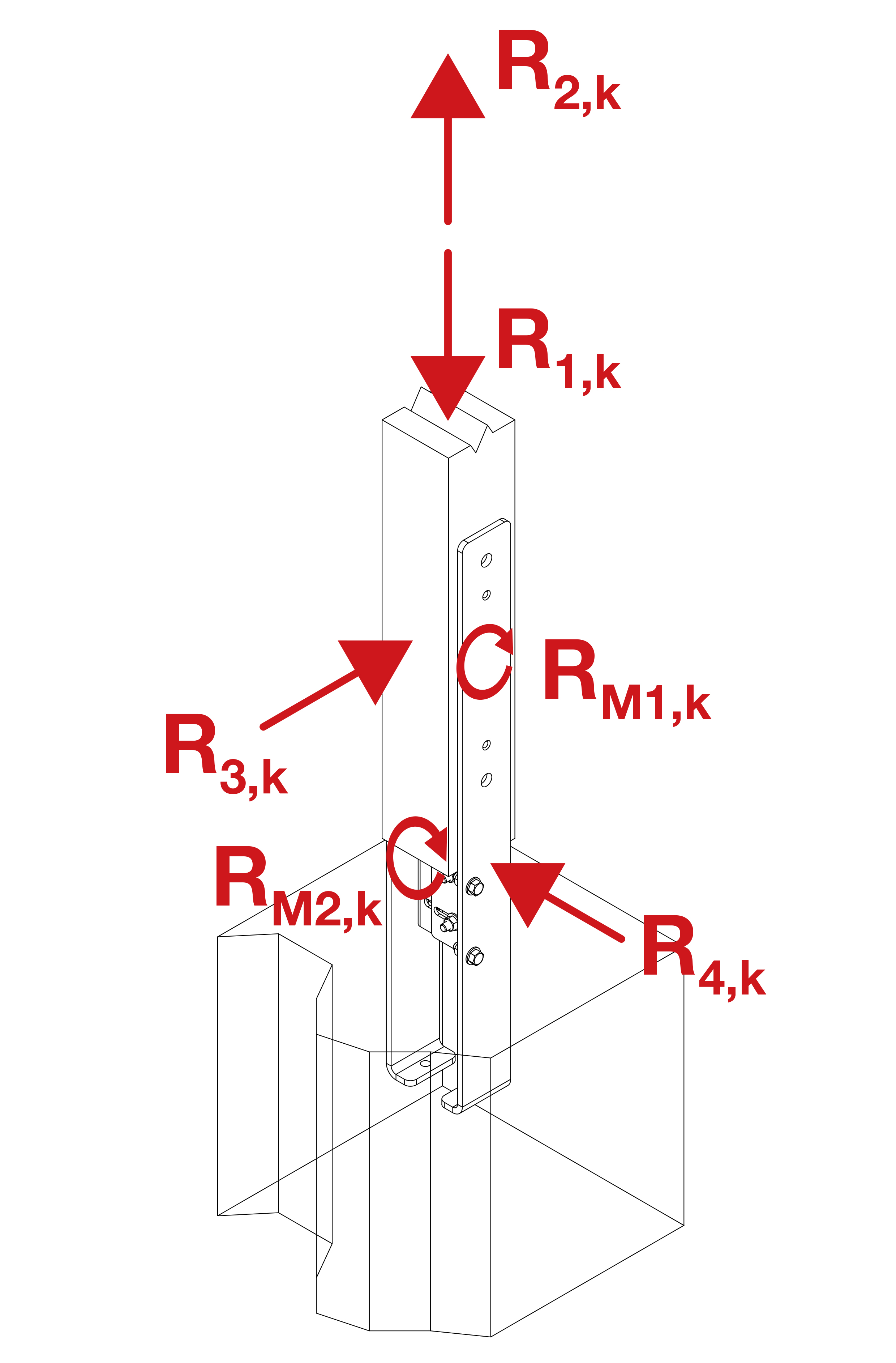

Charakt. Werte der Tragfähigkeit - Holz C24[kN]
R₃.ₖ[kN]R₄.ₖ[kN]R₁,ₖ = R₂,ₖ[kN]Rₘ₁,ₖ[kNm]Rₘ₂,ₖ[kNm]
Breite des Pfostens [mm][mm]Breite des Pfostens [mm][mm] Breite des Pfostens [mm][mm] Breite des Pfostens [mm][mm] Breite des Pfostens [mm][mm]
≥115≥115≥115≥115115120140160
CMRmin(99; 21.3/kmod)min(33; 30.9/kmod)117.2min(19.8; 13.9/kmod)6.778.29.4

* mit Bulldogdübel Typ C2,  Ø75mm

Kombinierte Beanspruchung:

\left ( \frac {F_{1/2,d}} {R_{1/2,d}} \right )^2 + \left ( \frac{F_{3,d}}{R_{3,d}} + \frac {M_{1,d}}{R_{M1,d}} \right )^2 \le 1 bzw.

\left ( \frac {F_{1/2,d}} {R_{1/2,d}} + \frac {M_{2,d}}{R_{M2,d}} \right )^2 + \left ( \frac{F_{4,d}}{R_{4,d}} \right )^2 \le 1







Installation

Installation

Befestigung

  • Die Holzstütze wird mit Bolzen M16 und Dübeln besonderer Bauart (z.B. BULLDOG Typ C2 Ø75) an dem CMR Stützenfuß angeschlossen.

Technische Hinweise

Andere

cmr-beispiel.pdf

Eignungsnachweise

Leistungserklärung (DoP)

de-dop-e07-0285-07.pdf
Kein Verlauf verfügbar

Europäische Technische Bewertung (ETA)

eta-07-0285-2021-12-09.pdf
Kein Verlauf verfügbar

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors
