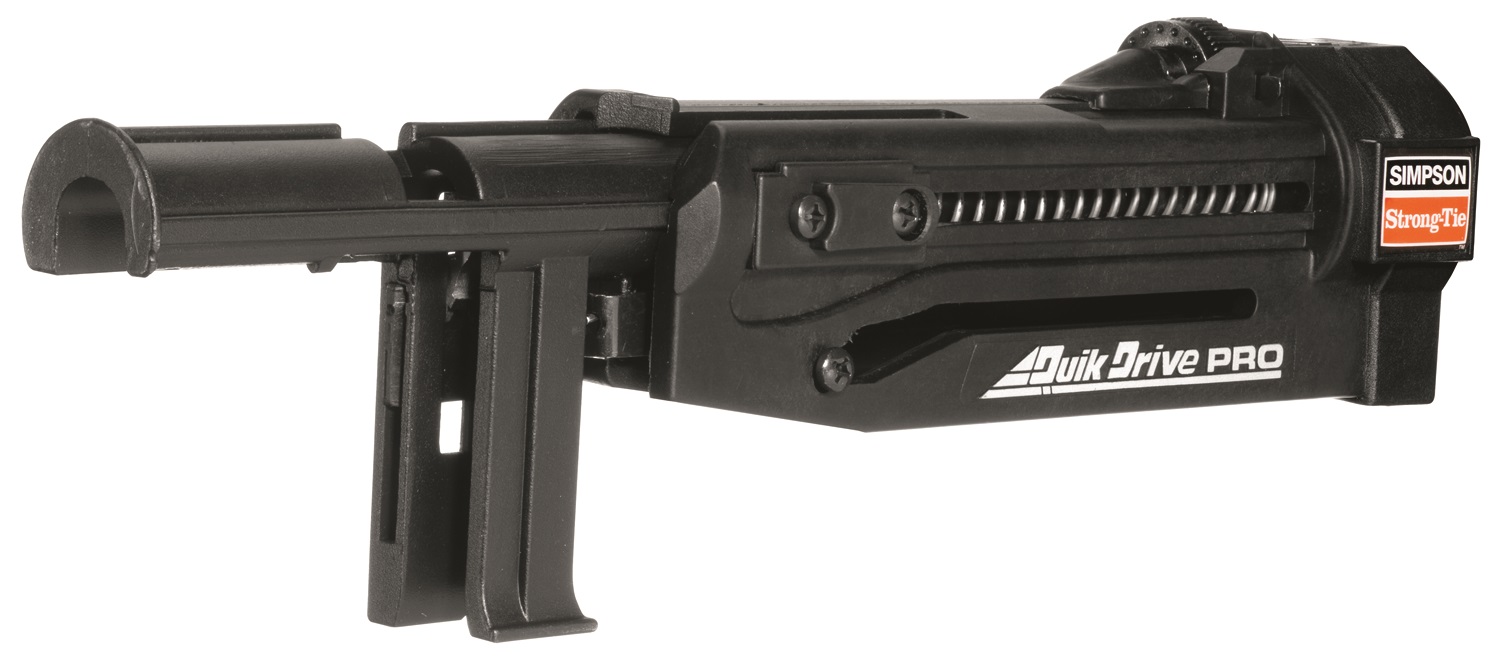

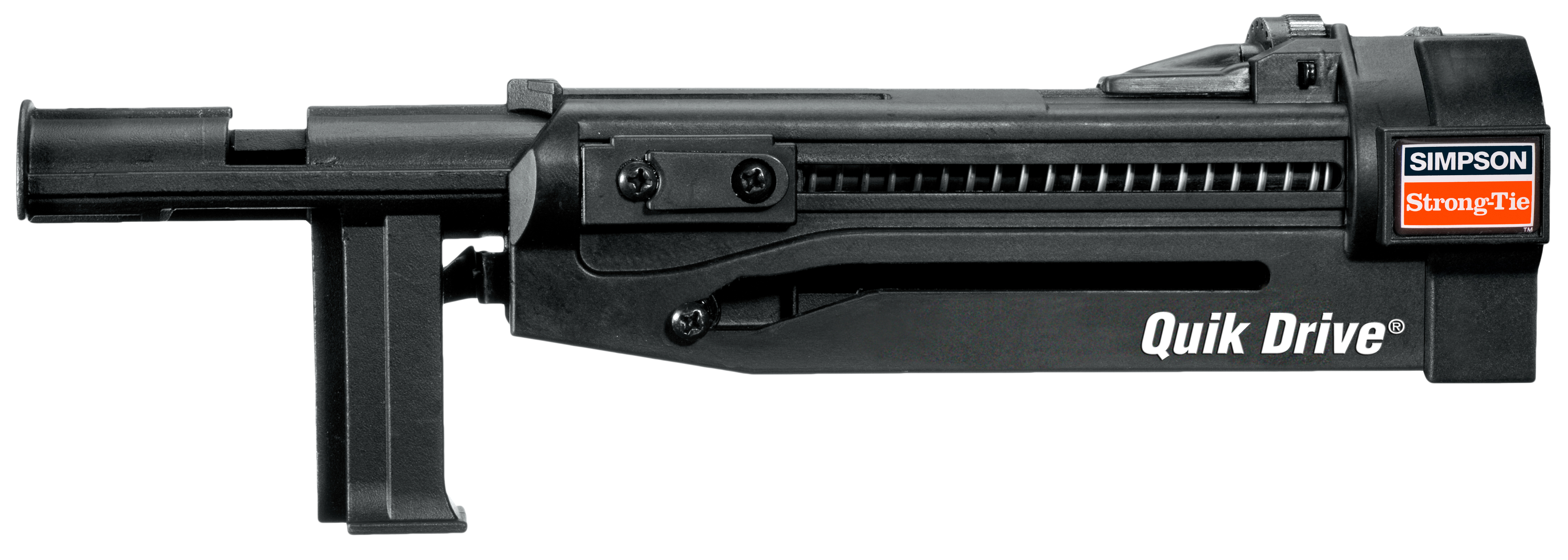

QDHSD60E

Schraubervorsatz für Holz an Stahl oder Aluminium

Für die Befestigung von Holz auf Metall- oder Aluminiumunterkonstruktionen.

Geeignet für magazinierte Quik Drive®-Schrauben mit Längen von 45 mm bis 60 mm.

Bedienungsanleitung

Technisches Datenblatt
CE Kennzeichnung
CE Kennzeichnung

Produkt-Details

Bilder


Eigenschaften

Material

  • Robuster Schraubervorsatz, hergestellt aus einem wartungsfreien Material für reibungslosen Betrieb
    und lange Nutzungsdauer.

Vorteile

  • Präzise, schnelle Serienverschraubung
  • Tiefenanschlag mit Feinjustierung zum präzisen Eindrehen der Schrauben
  • Arbeitsergonomische Positionierung des Vorsatzes mittels 360° Drehung auf dem Adaptersystem oder QDEXTE-Verlängerung
  • Breiter Führungsschaft erhöht die Stabilität
  • Montage auf Schnellbauschrauber durch einfaches Aufsetzen und Einrasten
  • Gebogene Zuführhilfe zum schnellen Einlegen des Magazingurtes
  • Selbstschließende Tiefenkontrolle

Kits

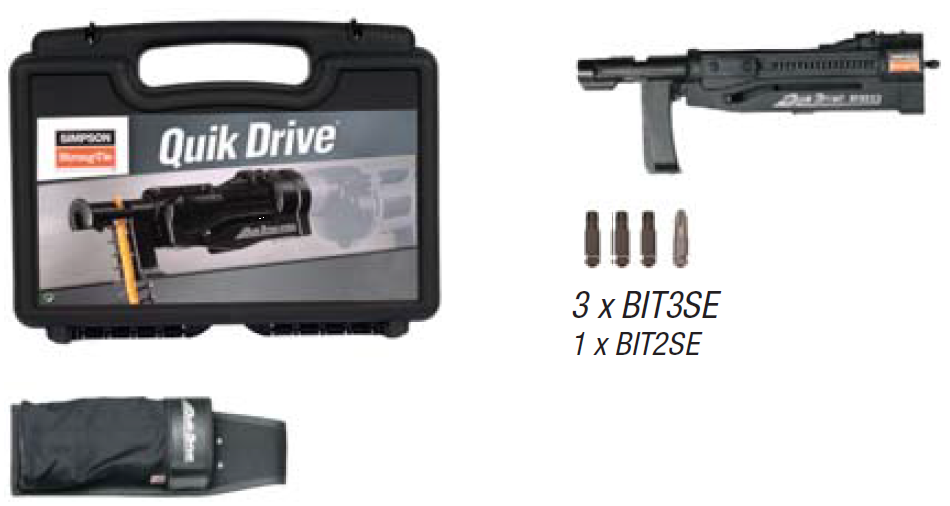

QDHSD60E: Dieses Kit beinhaltet:

  • Schraubervorsatz QDHSD60E
  • Bithalter MANDREL191E-RC
  • Koffer TOOLCASE-LGE
  • Bits: BIT3SE (3x), BIT2SE

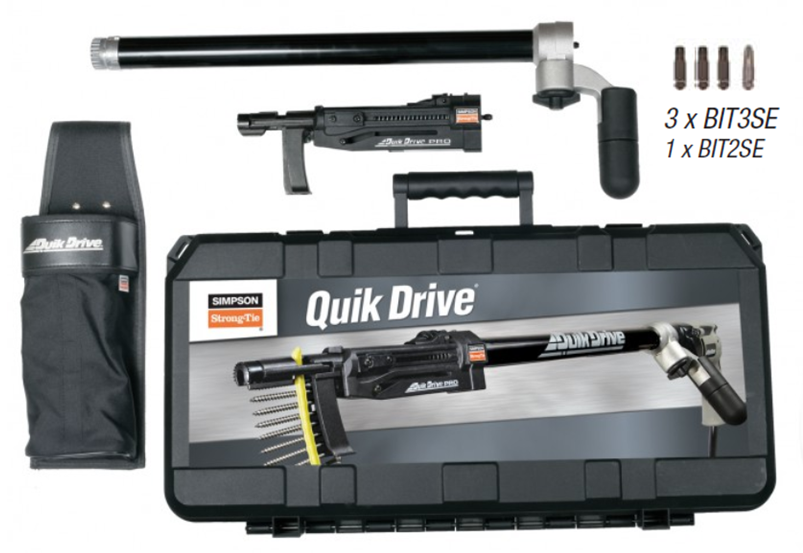

QDHSD60KE: Dieses Kit beinhaltet:

  • Schraubervorsatz QDHSD60E
  • Verlängerung QDEXTE
  • Gurttasche QUIVER
  • Bithalter MANDREL191E-RC
  • Koffer TOOLCASE-LGE
  • Bits: BIT3SE (3x), BIT2SE
QDHSD Kit includes table.jpg
QDHSD Kit includes table.jpg

Andere

declarationofconformity-qd-qdhsd-qdpro-tuqd-qdbpc-rev053023.pdf

Anwendung

Anwendungsbereich

  • Holz auf Metall- oder Aluminiumrahmensysteme, z.B. für den Fahrzeug- und Anhängerbau

Technische Daten

Anwendung

ReferenzBefestigungsmittel Abmessungen
QD information
Empfohlene Schrauben
QDHSD60EFHSD, TBG

Installation

Installation

1. Ziehen Sie die Tiefenanschlagkappe Ihres Elektroschraubers ab.
2. Ziehen Sie den Bithalter des Schraubers heraus.
3. Montieren Sie den Adapter auf den Schrauber.
4. Setzen Sie den Bithalter (Mandrell Quik Drive®) ein.
5. Stecken Sie den Schraubervorsatz auf den Adapter und lassen Sie ihn darauf einrasten.
6. Setzen Sie den Schraubengurt mit der Spitze zuerst in den Schraubervorsatz ein. Damit ist Ihr Elektroschrauber einsatzbereit!
