Magazinierte Schrauben für das Quik Drive-System
TBG

Schraube für Fahrzeugaufbauten

Die magazinierten TBG-Flügelbohrschrauben mit Feingewinde sind geeignet für die Montage von Holzplatten auf Metall- oder Aluminiumunterkonstruktionen bis zur einer Materialdicke von 4 mm.

Technisches Datenblatt
Nutzungsklasse 3
Nutzungsklasse 3
EPD
EPD
Galvanisch verzinkt, gelb chromatiert
Galvanisch verzinkt, gelb chromatiert
Außen
Außen

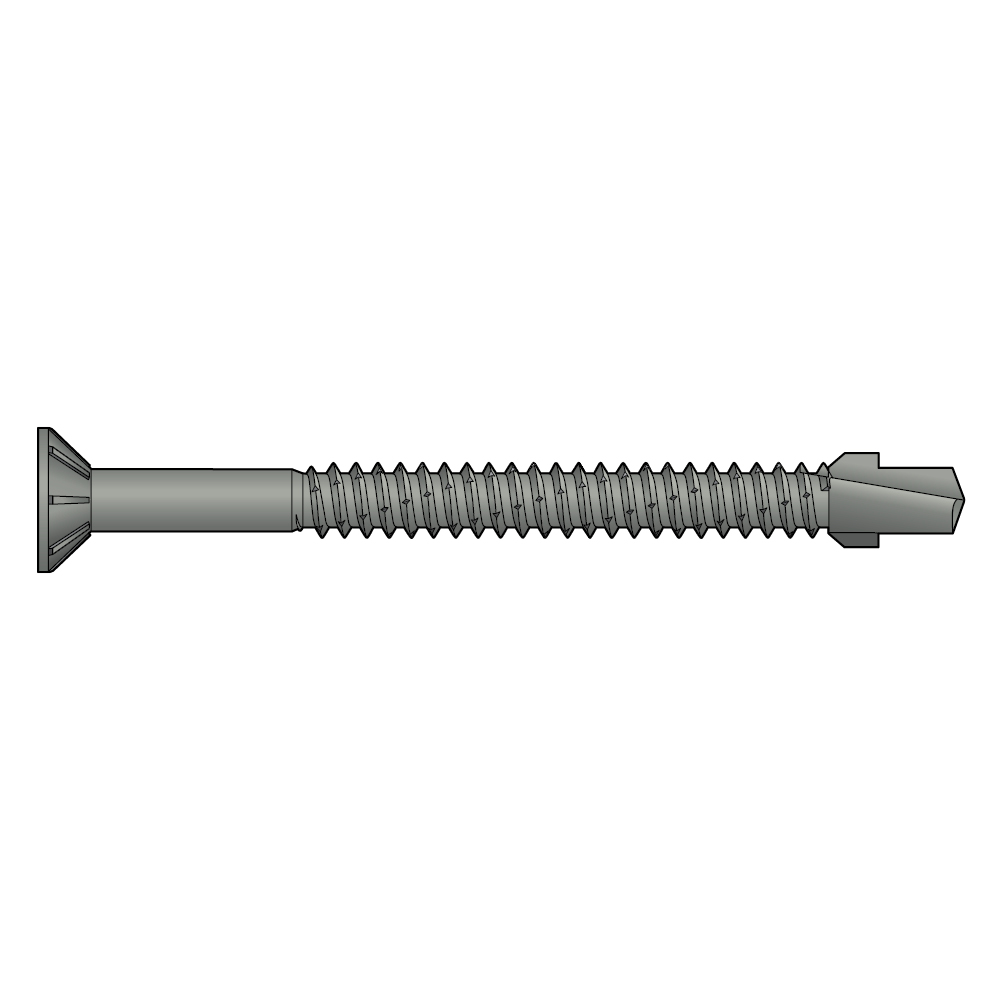

TBG main image.jpg

Produkt-Details

Bilder

TBG main image.jpg

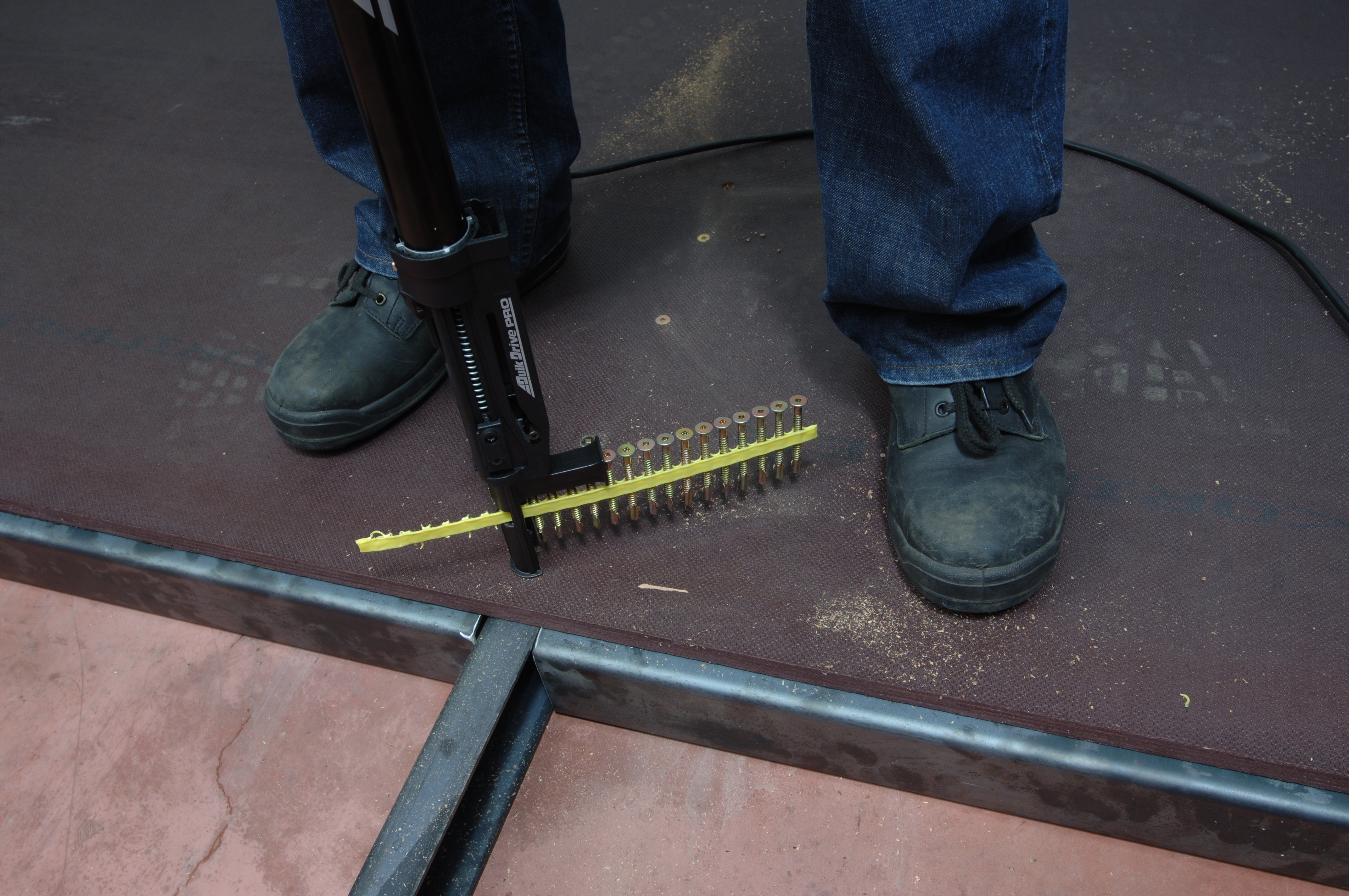

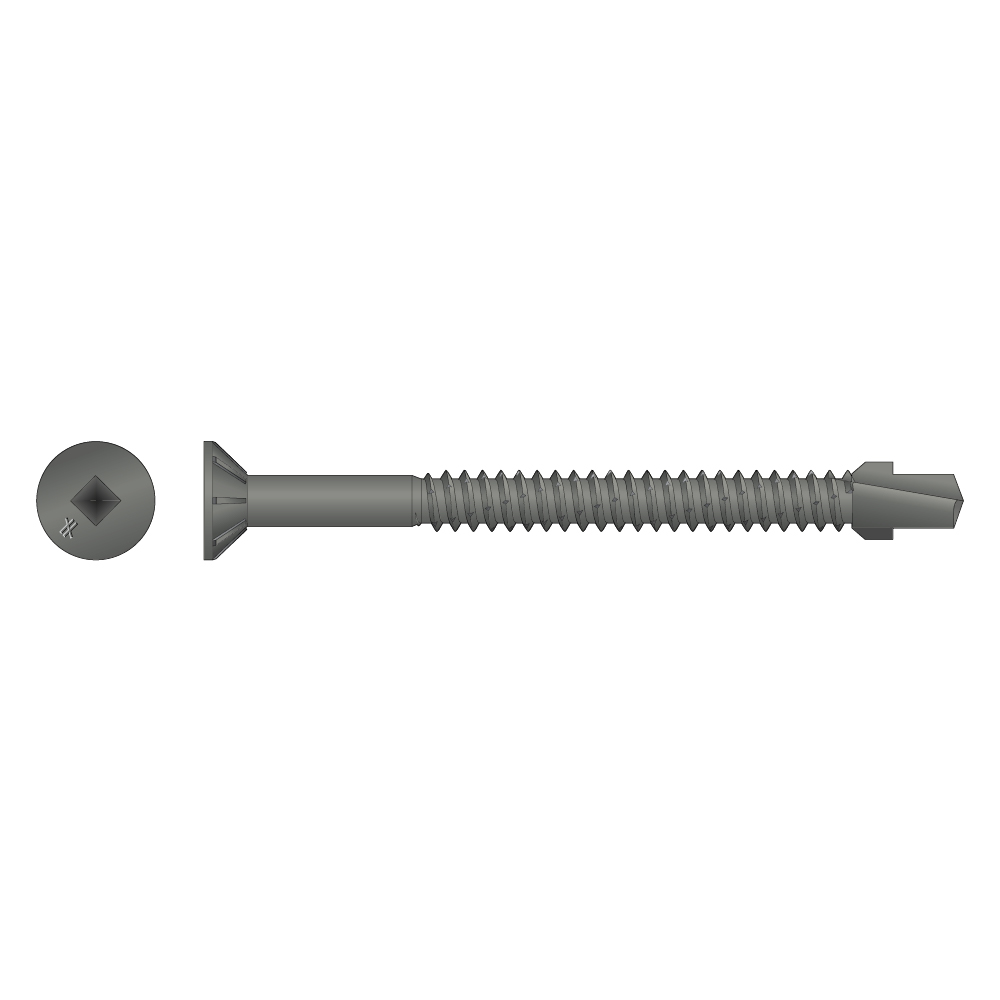

TBG photo gallery.jpg
bit3sue

Eigenschaften

Material

  • Kohlenstoffstahl, gehärtet
  • N2000 mechanisch verzinkt ≥ 25μm, transparent passiviert

Vorteile

  • Zeitersparnis da kein Vorbohren notwendig ist. Die Flügel der Schraube bohren das Durchgangsloch im Holz, dadurch kein Festsetzen der Schraube.
  • Bohrspitze für perfekte Bohrleistung im Metall.
  • Feingewinde für optimale Verbindung im Metallprofil.
  • Senkkopf mit Fräsrippen ermöglicht ein sauberes, bündiges Versenken des Schraubenkopfes.

Anwendung

Anwendbare Materialien

  • Holz- und Sperrholzplatten auf Metall- oder Aluminium-Unterkonstruktionen.
  • Plywood / Siebdruckplatten.

Anwendungsbereich

  • Holzwerkstoffplatten auf Metall- oder Aluminiumrahmenprofile (t ≤ 4 mm)
  • Bodenbefestigungen bei Reisemobilen und Wohnwagen, im Nutzfahrzeugbau sowie für Fahrzeugaufbauten.
  • Für Zwischenböden und modulare Baugruppen.

Technische Daten

Abmessungen und technische Daten

Abmessungen

Abmessungen und technische Daten
ReferenzBefestigungsmittel Abmessungen[mm]
Abmessungen[mm]Other
Kopfdurchmesser[mm]Gewicht[kg]
TBG645E11.70.008
TBG660E11.70.011

Tragfähigkeitswerte - Anschluss an LKW-Metallrahmenprofile

ReferenzBefestigungsmittel Abmessungen[mm]Screw Loads
InstallationTragfähigkeitswerte
AnwendungHerausziehenKopfdurchzugAbscheren
Fax,Rk[kN]Fhead,k[kN]Mindestbauteildicke kopfseitig[mm]Flat,k[kN]Bauteildicken
TBG645EHolz an Stahl11.752.225325 mm Holz an 4 mm Stahl
TBG660EHolz an Stahl11.752.2403.2540 mm Holz an 4 mm Stahl
  • Holzfestigkeitsklasse C24
  • Stahlgüte S275
  • Schrauben mindestens 3 Gewindegänge in Stahl einschrauben
  • Alle Werte der Tragfähigkeit wurden durch Versuche ermittelt

Installation

Installation

Winged Reamer.jpg

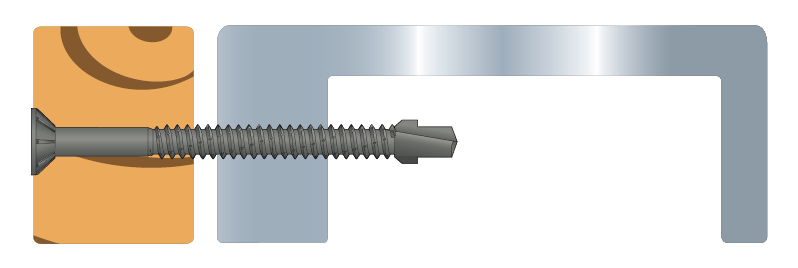

1. Fügel bohren Loch größer als Gewinde. 2. Flügel brechen ab wenn sie auf Metall treffen. Schraube bohrt und formt Gewinde.

Eignungsnachweise

Environmental Product Declarations (EPD)

epd-certificate-sst-screws
