Akustikprodukte
SIT

Schalldämmlager

SIT Schalldämmlager bieten einen wirksamen Schutz vor Schwingungen und Erschütterungen. Diese high-tech PUR Elastomere können als flächige Matte zur Entkopplung zwischen den Bauteilen eingesetzt werden, als Zuschnitt entsprechend der jeweiligen Bauteilgeometrie oder auch als individuell gefertigtes Formteil.

Materialdicke: 12,5 mm  (optional auch 6,25 mm)
Streifen bis 2,0 m Länge

Technisches Datenblatt
Neu
Neu

Produkt-Details

Bilder

SIT_ProdPho_Pho_Prod_SIT_DE_DE
Beispielanwendung
SIT with ABR255
SIT with Structural Screw

Eigenschaften

Material

SIT Schalldämmlager ist ein geschlossenzelliges Elastomer und besteht aus einem speziellen Polyetherurethan. Dank seiner Struktur nimmt dieser Werkstoff nahezu keine Flüssigkeiten auf und kann somit auch im drückenden Grundwasser eingesetzt werden.

Vorteile

  • Flankenübertragung des Schalls wird deutlich reduziert
  • Positiver Einfluss von unverkleideten Brettsperrholzwänden auf das Raumklima
  • Zeit- und Kostenersparnis, da aufwändige Vorsatzschalen überflüssig werden
  • Größere Nutzfläche aufgrund geringerer Wanddicken
  • Verbesserung der Winddichtigkeit durch Verwendung der SIT-Schalldämmlager unter Außenwänden
  • Unterschiedliche Festigkeiten, passend zur jeweiligen Pressung
  • Festigkeiten einfach farblich zu unterscheiden
  • Zuschnitte gemäß Ihren Angaben
  • Ermttlung der erforderlichen Streifen/Abmessungen durch Simpson (nach Vorgaben)

Anwendung

Anwendungsbereich

SIT Schalldämmlager bieten einen wirksamen Schutz vor Schwingungen und Erschütterungen. Diese high-tech PUR-Elastomere können als flächige Matte zur Entkopplung zwischen Bauteilen eingesetzt werden, als Zuschnitte entsprechend der jeweiligen Bauteilgeometrie oder auch als individuell gefertigtes Formteil.

Aufgrund seiner hervorragenden dynamischen Eigenschaften ist dieser Werkstoff auch für höchst anspruchsvolle Anwendungen geeignet.

SIT Washer
SIT Washer
SIT Washer 2
SIT Washer 2
SIT Tile
SIT Tile
SIT Tile Yellow
SIT Tile Yellow
SIT Roll
SIT Roll

Technische Daten

Mechanische Eigenschaften - Teil 1

ReferenzOther dimensions dataAcoustic capacity
FarbeStatische Dauerlast (¹)[N/mm²]Dynamischer Lastbereich (¹)[N/mm²]Lastspitzen (¹)[N/mm²]Mechanischer Verlustfaktor (²)Statischer E-modul (²)[N/mm²]Dynamischer E-modul (²)[N/mm²]Statischer Schubmodul (²)[N/mm²]Dynamischer Schubmodul (²)[N/mm²]
Min.Max.
SIT75gelb0.050.0750.1220.060.630.920.160.27
SIT150grün0.10.150.2530.031.251.650.220.35
SIT350blau0.230.350.540.032.533.250.350.52
SIT750rot0.50.751.260.045.218.880.81.22
SIT1500orange11.5280.059.2116.661.151.69

(1) Werte gelten für Formfaktor q=3

(2) gemessen an der Obergrenze des statischen Einsatzbereichs

Mechanische Eigenschaften - Teil 2

ReferenzAcoustic capacity
Stauchhärte bei 10% Verformung[N/mm²]Druckverformungsrest[%]Reißfestigkeit[N/mm²]Reißdehnung[%]Weiterreißfestigkeit[N/mm]Rückprallelastizität[%]Spez. Durchgangswiderstand[Ω.cm]
SIT750.083< 5> 1,5> 500> 1,670> 10^11
SIT1500.16< 5> 2> 500> 2,170> 10^11
SIT3500.32< 5> 3,5> 500> 2,570> 10^11
SIT7500.59< 6> 5> 500> 4,370> 10^11
SIT15000.94< 8> 7> 500> 5,670> 10^11

.

Thermische Eigenschaften

ReferenzAcoustic capacity
Wärmeleitfähigkeit[W/m.k]Einsatztemperatur[°C]Temperaturspitze[°C]Brandverhalten
SIT750.06- 30 / + 70+ 120E / EN 13501-1
SIT1500.075- 30 / + 70+ 120E / EN 13501-1
SIT3500.09- 30 / + 70+ 120E / EN 13501-1
SIT7500.1- 30 / + 70+ 120E / EN 13501-1
SIT15000.11- 30 / + 70+ 120E / EN 13501-1

(3) Prüfverfahren in Anlehnung an die jewils angegebene Norm

Verwandte Produkte

Downloads

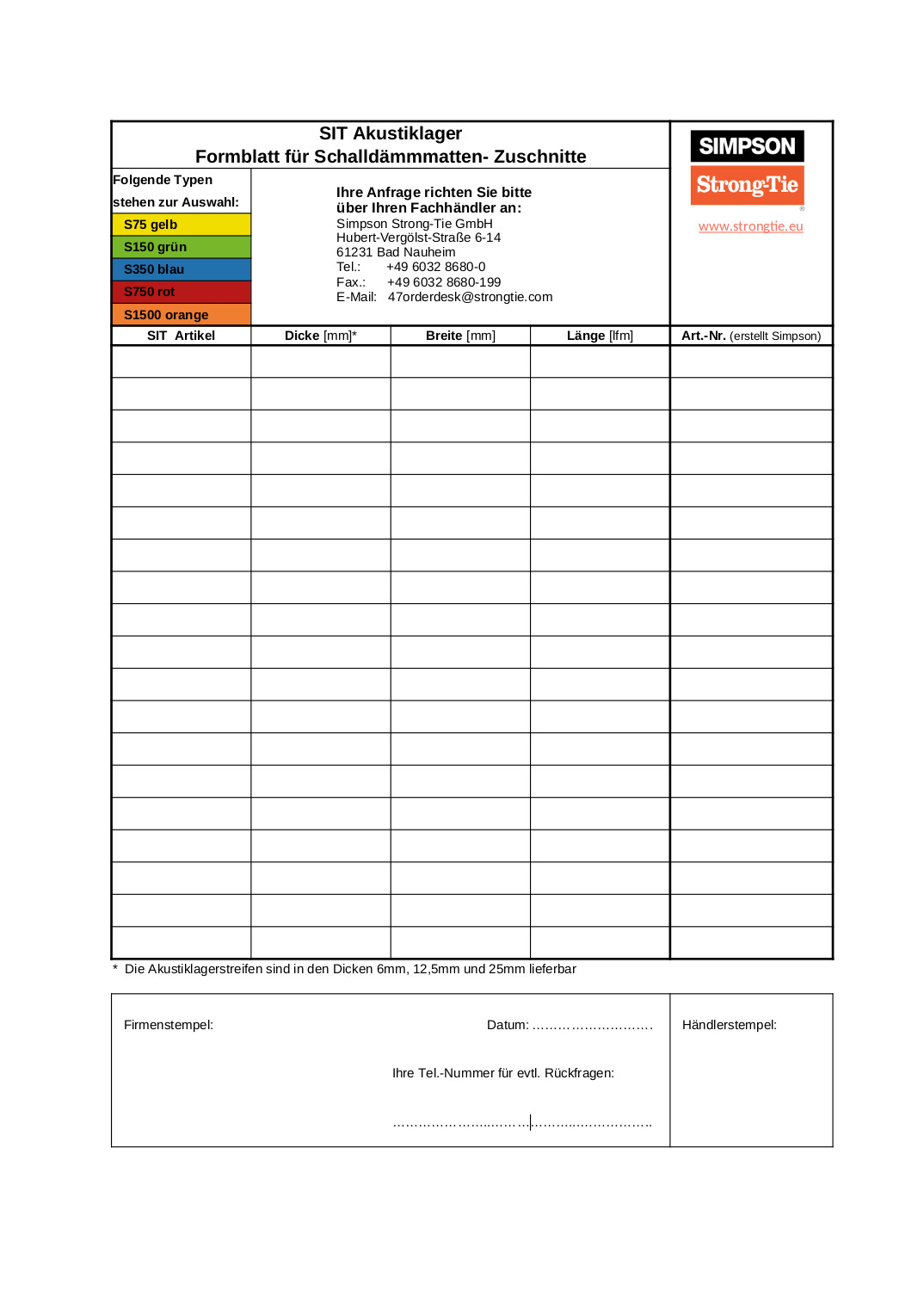

  • SIT Schalldämmlager-Formblatt

    SIT Schalldämmlager-Formblatt

    SIT Schalldämmlager bieten einen wirksamen Schutz vor Schwingungen und Erschütterungen. Diese high-tech PUR Elastomere können als flächige Matte zur Entkoppelung zwischen den Bauteilen eingesetzt werden.
