PBWSxxZ Stützenfuß

PBWSxxZ Stützenfüße werden ohne zu schweißen aus
einem Stück Blech hergestellt. Die Dolle ist S-förmig gekantet,
was ihr eine große Stabilität verleiht.

Technisches Datenblatt

CE Kennzeichnung

ETA

Neu

Vollständige Rückverfolgbarkeit durch Label

Nutzungsklasse 2

ZPRO

Außen

EPD

PBWS_SSTBP_homepage_PL_pl

PBWS_SSTBP_homepage_SE_sv

PBWS_SSTBP_homepage_FI_fi

PBWS_SSTBP_homepage_DK_da

Produkt-Details

Bilder

Befestigung mit 4x CSA-Schrauben

Befestigung mit SSH-Schrauben


PBWS installed using 4 x CSA connector screws.

PBWS installed using 2 x SSH hex head screws.

Eigenschaften

Werkstoff

S250GD + ZPRO

Korrosionsschutz:

glatt verzinkte Oberfläche

Merkmale

Zugelassen und CE-gekennzeichnet
Tragwerte gemäß ETA 07/0285
In den Breiten 70, 90 und 100 mm verfügbar
Einfache Montage
Sehr wirtschaftlich
Ökologisch, da nur minimaler Materialaufwand

Anwendung

Geeignet für:

Stütze auf Beton
Querholz auf Beton

Anwendungsmöglichkeiten

Trennwände
kleine überdachungen
Geräteschuppen
Zäune
Gartenhäuser
Anbauten

Technische Daten

Abmessungen

Referenz	Verbinder Abmessungen
	Other		Abmessungen und charackteristische Werte[mm]							Löcher obere Platte
	Qty per box	Gewicht[kg]	A[mm]	B[mm]	C[mm]	E[mm]	D[mm]	G[mm]	Dicke[mm]	Round
	Qty per box	Gewicht[kg]	A[mm]	B[mm]	C[mm]	E[mm]	D[mm]	G[mm]	Dicke[mm]	Ø5[mm]	Ø8,5[mm]
PBWS70Z	20	0.5	70	40	87	50	150	22	3	4	2
PBWS90Z	20	0.5	90	40	77	50	150	22	3	4	2
PBWS100Z	20	0.5	100	40	72	50	150	22	3	4	2

Tragfähigkeit

Referenz	Post base capacity
	Tragfähigkeiten - Balken an Beton
	Verbindungsmittel		Charakt. Werte der Tragfähigkeit - Holz C24[kN]
	In Stütze		R₁,ₖ	R₂.ₖ
	Anzahl	Typ	R₁,ₖ	R₂.ₖ
PBWS70Z	4	CSA5,0x40Z	20.2	2.5
PBWS90Z	4	CSA5,0x40Z	20.2	2.5
PBWS100Z	4	CSA5,0x40Z	20.2	2.5

*ab der Festigkeitsklasse für Beton C12/15

Installation

Befestigung

4 CSA Schrauben 5,0x40
2 Schlüsselschrauben

Eignungsnachweise

Europäische Technische Bewertung (ETA)

eta-07-0285-2021-12-09.pdf

Kein Verlauf verfügbar

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors

Downloads

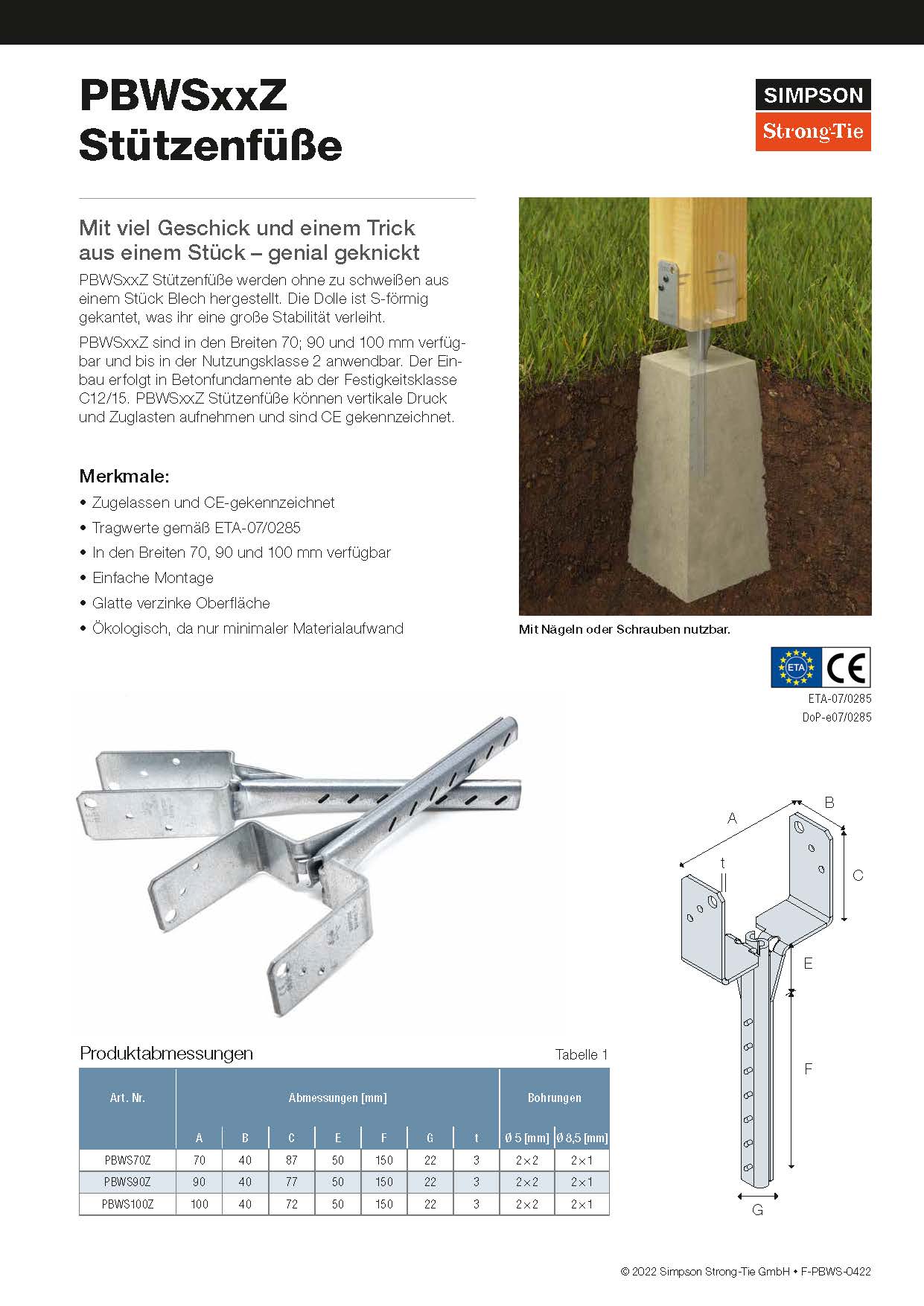

PBWS Stützenfuß

PBWSxxZ Stützenfüße werden ohne zu schweißen aus einem Stück Blech hergestellt. Die Dolle ist S-förmig gekantet,
was ihr eine große Stabilität verleiht. PBWSxxZ sind in den Breiten 70; 90 und 100 mm verfügbar und bis in der Nutzungsklasse 2 anwendbar.
